SignalVu-PC RF 頻譜分析儀軟件

• 簡單易用的自動化設置向導
• 符合 FCC、MIL-STD、DEF-STAN 和 CISPR 規定的按鈕支持
• 多項自動化測量，多種報告格式
• 環境噪聲校準和比較
• 諧波标記和快速掃描（使用峰值檢波器）以及點測量（準峰值和平均值檢波器故障）

SVP：高級信号分析（包括脈沖測量）

• 31 種自動化脈沖參數測量和統計數據，讓您深入了解多通道雷達或 EW 系統*
• 脈沖表顯示所有測量的結果，并允許導出 .CSV 文件
• 統計測量（比如直方圖）可以顯示許多脈沖的測量結果
• 所有測量均可顯示單個脈沖軌迹
• 保存結果以供進一步分析

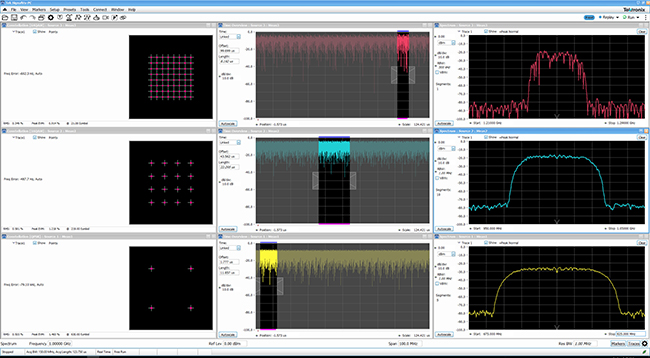

*同時支持多個通道，可在 5/6 系列 B MSO 示波器上使用多達 8 個通道。SignalVu 提供适用于 DPO70000SX 示波器的順序多通道分析。

5GNR: 5G New Radio (5GNR) 上行鏈路/下行鏈路測量

• 簡化物理層射頻對 3GPP 5G New Radio (NR) 标準的遵從性
• 使用 CHP、ACP、PVT 顯示來執行輸出功率級測試和動态測試
• 使用 EVM、頻率誤差、EVM 與符号的關系來驗證發射信号質量
• 使用 ACP、SEM 和 OBW 顯示來識别多餘的帶内和帶外發射
• 通過跨測量和跨域的耦合标記，同時查看每個分量載波的多項測量及其結果。
• 與帶有實時連接（CON 許可證）、射頻與時間關系選項 (SV-RFVT) 的 6 系列 B MSO 示波器相結合，可以全面了解您的系統

SVA：AM/FM/PM/直接音頻分析

• 用于測量 AM/FM/PM 音頻信号
• SINAD、總諧波失真、噪聲、嗡聲
• 高通濾波器、低通濾波器、弱化濾波器均可預設，也可以由用戶設置。

SVT：穩定時間（頻率和相位）測量

• 測量信号穩定到頻率或相位範圍内的時間
• 鎖相環路等器件的頻率和穩定時間
• 可由用戶定義的模闆，可定義分析儀上外部或内部觸發的穩定時間

SVM：通用調制分析

• 包括誤差矢量幅度、調制誤差率、星座圖和更多測量
• 支持 27 種不同調制方案，包括 256 QAM、CPM、nFSK 等
• 同步字搜索可在星座圖上鎖定，突發模式用于檢測和分析突發信号的調制質量
• 适用于測量 Zigbee、藍牙 EDR、TETRA 和 DVB-S 設備的調制質量

SVO：自定義 OFDM 分析

• 允許對制式上接近 802.11a 或 802.16.d（固定 WiMAX）的信号進行 OFDM 分析

CON：SignalVu-PC 實時連接到 5/6 系列 MSO 或 MDO4000B/C 系列

• 連接至 5/6 系列 MSO（選裝 SV-RFVT）或 MDO4000B/C（選裝 SA），并起到控制作用。
  注：SignalVu-PC 可以在 5/6 系列 MSO（選裝 Windows 10 SSD 和 5/6-WIN）或單獨的 Windows PC 上運行。

SV23：WLAN 802.11a/b/g/j/p 測量應用

• 根據 IEEE 标準對 802.11a/b/g/j/p 無線局域網的定義，測量物理層射頻發射機
• 以摘要形式顯示，包括關鍵測量報告

SV24：WLAN 802.11n 測量應用（需要應用程序 SV23）

• 根據 IEEE 标準對 SISO 802.11n 無線局域網的定義，測量物理層射頻發射機
• 以摘要形式顯示，包括關鍵測量報告

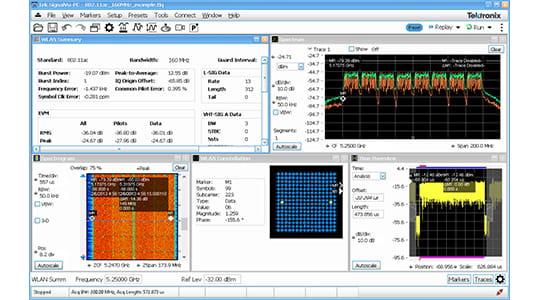

SV25：WLAN 802.11ac 測量應用（需要應用程序 SV24）

• 根據 IEEE 标準對 SISO 802.11ac 無線局域網的定義，來測量物理層射頻發射機，測量頻率高達 20、40、80 和 160 MHz
• 以摘要形式顯示，包括關鍵測量報告

SV2C：實時連接捆綁到 MDO4000B/C 和 WLAN 802.11a/b/g/j/p/n/ac 測量（包括應用程序 CON、SV23、SV24 和 SV25）

請參見應用 SV23、SV24、SV25

MAP：繪制地圖

• 在地圖上集成 SignalVu-PC 的測量數據，可以在戶外與全球衛星導航接收機配合使用，也可以在室内使用
• 可與 GPS 和其他的全球衛星導航接收機集成
• 基于出行時間或距離反複繪制測量圖

SV26：APCO P25 測量應用

• 第 1 階段和第 2 階段 APCO P25 測量
• 輕松捕捉和分析信号，快速确定信号質量和定時
• 綜合圖形顯示屏顯示關鍵結果

SV27：藍牙基本 LE TX SIG 測量

• 根據藍牙 SIG 規範對藍牙基本和藍牙低能耗進行物理層射頻測量
• 不同測試設置簡單預置值的解調和符号信息
• 藍牙低能耗和基本速率的自動測量
• 藍牙增強數據速率包檢測

SV28：LTE 下行鏈路 (eNB) RF 測量

• 除小區号檢測外，還根據 3GPP TS 版本 12.5 進行射頻測量（ACLR、SEM、通道功率、OBW）
• 包括對 TDD 和 FDD 幀格式的支持
• 預置值和通過/失敗信息加速驗證

SV56：錄制文件的回放

• 支持試用 SignalVu-PC 回放 R3F 文件
• 更改分析參數，比如 RBW、頻寬
• 進行包含 DPX 和 AM/FM 收聽在内的所有測量

SV54：信号測量和分類

• 按照頻率、帶寬和形狀定義信号
• 用戶創建的數據庫支持您所在區域的自定義測量
• 快速确定新的未授權關注信号

SV60：電纜和天線測試

在配備 04 跟蹤發生器選件時，RSA500A/600A 系列可以在電纜、器件和天線上進行單端口測量，并不再需要昂貴的外部基準源。 測量包括：

• 故障點測量
• 回波損耗
• 電壓駐波比 (VSWR)

B800：對于 RSA7100B：采集帶寬為 800 MHz

STREAM：适用于 RSA7100B：流式數據（對于 RAID 存儲為必需的）

SV25H：适用于 RSA7100B：WLAN 802.11ac 測量應用

SVMH：适用于 RSA7100B：通用調制分析，适用于采集帶寬小于或等于 1 GHz 的分析儀

SVPH：适用于 RSA7100B：脈沖分析，适用于采集帶寬小于或等于 1 GHz 的分析儀

TRIG：适用于 RSA7100B：高級觸發，适用于采集帶寬小于或等于 1 GHz 的分析儀

SV31：藍牙 5 測量（要求應用 SV27）

• 根據藍牙 SIG 規範對藍牙 5 變體進行物理層射頻測量
• 頻率偏差、偏置和漂移等信号質量測量
• 通過數據包的包頭字段解碼進行系統電平調試

SVQP：CISPR 檢波器

• EMI/EMC 輻射（放射/傳導輻射）預一緻性和調試
• 根據 CISPR16 進行峰值、準峰值、平均檢測
• 适用于頻譜（調試）和雜散信号（預一緻性）

PHASxx-SVPC：對于 RSA7100B：相位噪聲/抖動測量

• 自動相位噪聲或抖動測量
• 鎖相信号快速檢查
• 10 Hz 至 1 GHz 頻率偏置範圍
