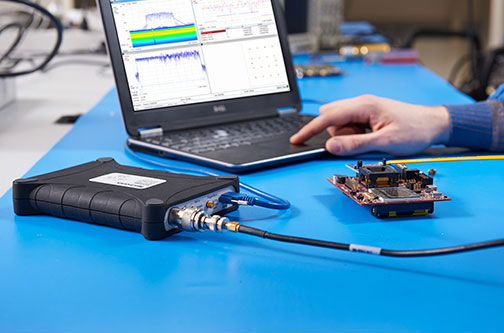

RSA306B USB 頻譜分析儀
RSA306B USB 頻譜/信号分析儀體積小巧,功能強大。它具有與價格和體積高兩倍的頻譜分析儀相同的内置功能。非常适合于日常任務。查看所有頻譜/信号分析儀»
9 kHz 至 6.2 GHz
40 MHz
-160 dBm 至 +20 dBm

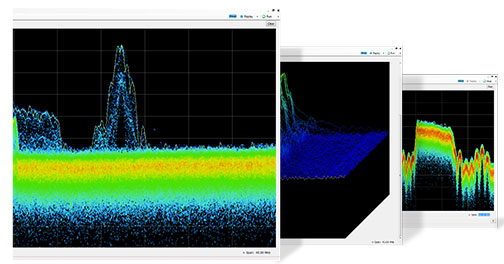

發現幾乎察覺不到的射頻事件
RSA 系列的實時架構能夠檢測困難和難以發現的問題。 借助高級 DPX® 技(jì )術,您可以看見幾乎無法通過傳統頻譜分析儀 看見的射頻特征。
高級矢量信号分析觸手可及。
RSA 系列由全系列泰克實時頻譜分析儀采用的同款軟件 – SignalVu-PC 矢量 分析軟件提供技(jì )術支持。 提供無限的先進測試與分析功能,您可以保存、自定義并與您的同事分享。超過 15 個軟件包,涵蓋常見無線标準、頻譜管理、脈沖測量等。
價格實惠。性能優異。
RSA 系列的性能能夠匹敵或超越傳統的頻譜分析儀:
- 6 GHz 頻率範圍
- 模塊化分析軟件
- 用于 EMC 預合規測試的快速、高分辨率掃描
- 40 MHz 的寬捕獲帶寬
- 60 dBc SFDR
- 将 IQ 或 IF 數據直接流式傳輸到磁盤進行記錄和播放
無比輕巧的體積。無限靈活性。無與倫比的堅固性。

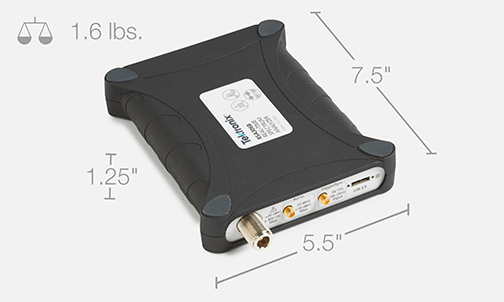

RSA306B 僅重 1.6 磅,體積小,便于從工作台、實驗室甚至現場來回攜帶。它由筆記本電腦或平闆電腦提供電源,非常靈活與方便。您可以根據需要選擇合适的顯示器與連接方式。而且,RSA306B 經測試符合軍用标準,可應對嚴苛的現場條件。
觀看極限測試了解整個系列

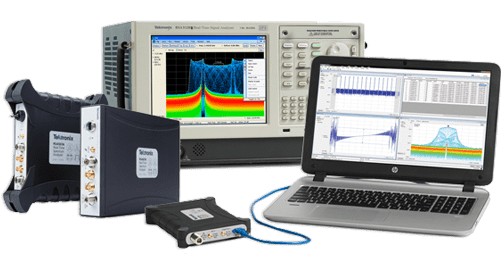

泰克系列頻譜分析儀全部在美國境内制造,提供三年保修服務,因此您可以完全放心我們的質量。選擇符合您需要的實時頻譜分析儀:

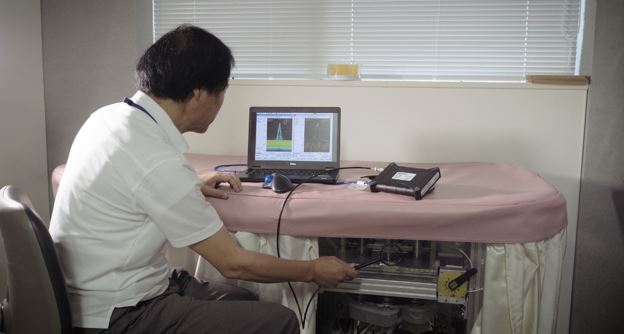

案例研究:了解 Lily MedTech 如何使用 RSA306B
“有了泰克解決方案,在開發過程中可以在您自己的實驗室中進行預測試,而且價格合理。這樣您就能事先知道是否會通過測試。這非常有突破性。”
型号 | 頻率範圍 | 實時帶寬 | 100% POI 的最短事件時長 | SFDR(典型值) | RF連接器 | 報價 | 配置和報價 |
---|---|---|---|---|---|---|---|
RSA306B | 9 kHz 至 6.2 GHz | 40 MHz | 15 μs | 60 dBc | N 型 | HKD 61,600 | 配置和報價 |
頻譜監測和幹擾搜尋
由于向移動通信的遷移,複雜和擁擠信号環境中的頻譜容量需求增加,面臨前所未有的壓力。泰克實時頻譜分析儀可幫助您快速發現和檢查幹擾源,從而能夠定位和識别不必要的活動。您可利用 RSA306B、RSA500 或 RSA600 獲得實時頻譜洞察,确保信号完整性并符合一緻性标準。
使用實時頻譜分析儀檢測無用信号
特點
- RSA306B 頻譜分析儀的專有 DPX 技(jì )術在便攜、堅固且易用的軟件界面中實現準确、實時測量。
- RSA306B 頻譜分析儀采集範圍高達 6.2 GHz,支持 40 MHz 帶寬捕獲
降低生産成本,縮短測試時間并提高測試靈活性
USB RSA 是尋找高吞吐量和産品質量同時控制測試成本的制造商的理想選擇。RSA 306B、500 和 600 設備可通過 SignalVu-PC 軟件提供主要物聯網 (IoT) 标準支持,随附全面的驅動程序和代碼示例,并包含 WiFi 和新藍牙 5.0 等物聯網技(jì )術測試支持。
提高學生的學習效果
通過我們的全功能、經濟型實時頻譜分析儀,您的學生可捕獲實驗結果,執行分析并通過其筆記本電腦生成實驗報告,從而節省時間和優化學習機會。其緊湊型便攜式尺寸方便在實驗室之外的實際環境中執行實驗。

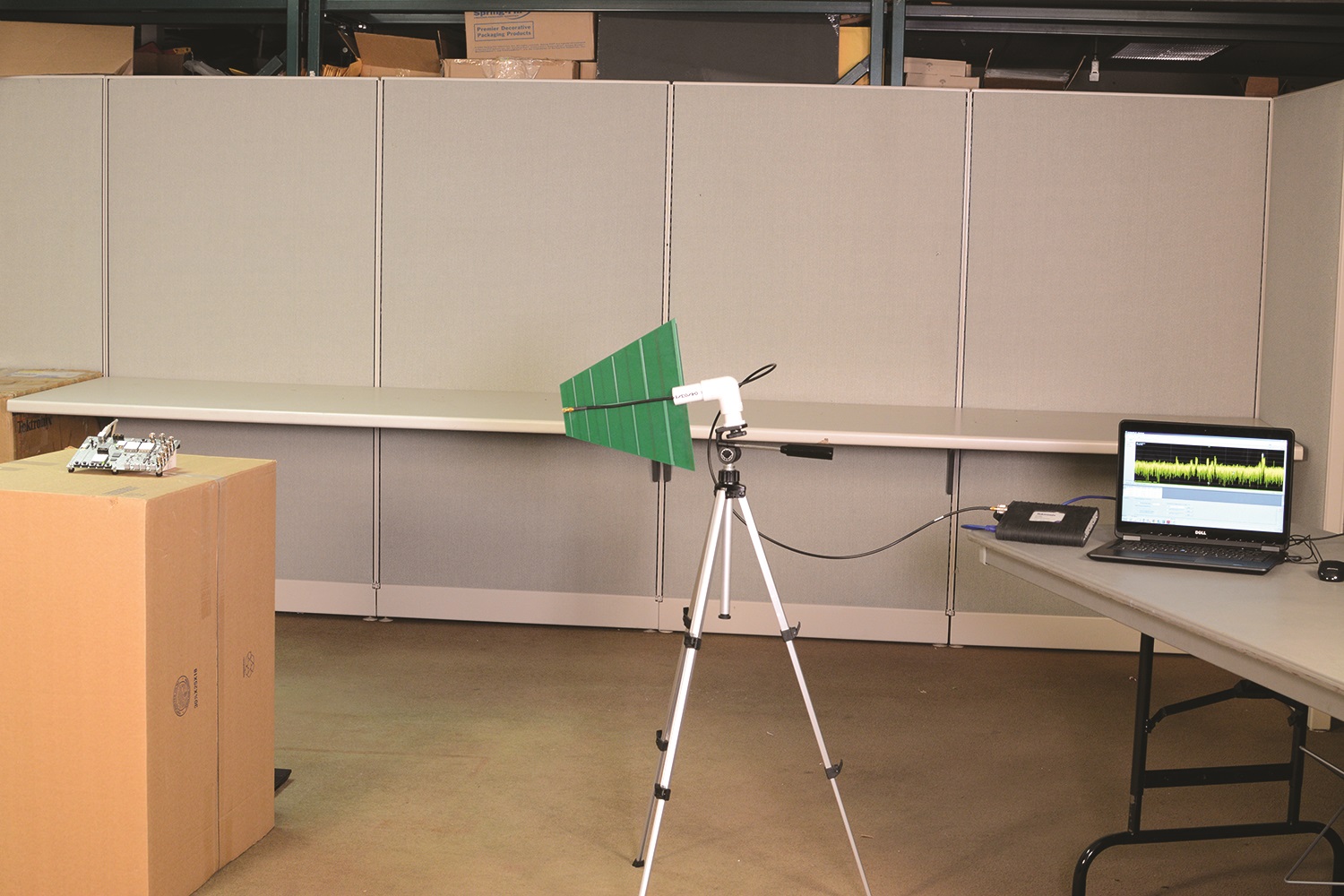

EMI/EMC 預一緻性測試
使用我們的實時頻譜分析儀,在您的實驗室中執行預一緻性測試,從而節省成本和寶貴時間。您可以利用免費版本的 SignalVu-PC 進行峰值測量。購買附加選件 EMCVu,您還可以通過準峰值和平均檢測獲得更為精确的結果。如需詳細了解 EMI/EMC 預一緻性測試,請訪問我們的應用程序頁面。
型号 | 頻率範圍 | 實時帶寬 | 100% POI 的最短事件時長 | SFDR(典型值) | RF連接器 | 報價 | 配置和報價 |
---|---|---|---|---|---|---|---|
RSA306B | 9 kHz 至 6.2 GHz | 40 MHz | 15 μs | 60 dBc | N 型 | HKD 61,600 | 配置和報價 |
泰克 RSA306B |
泰克 RSA507A |
泰克 RSA607A |
Keysight N9322C (BSA) |
Keysight N9000-507 (CXA) |
|
---|---|---|---|---|---|
最大頻率範圍 | 9 khz - 6.2 GHz | 9 kHz - 7.5 GHz | 9 kHz - 7.5 GHz | 9 kHz - 7 GHz | 9 kHz - 7.5 GHz |
捕獲帶寬 | 40 MHz | 40 MHz | 40 MHz | 1 MHz | 标配:10 MHz 選配:25 MHz |
動态範圍 (DANL 到最大輸入) |
-160 dBm 至 +23 dBm | -161 dBm 至 +33 dBm | -161 dBm 至 +33 dBm | -152 dBm 至 +20 dBm | -148 dBm 至 + 15 dBm(可選前置放大器開啓) |
相噪(1 GHz CF,10 kHz 偏置) | -84 dBc/Hz | -94 dBc/Hz | -94 dBc/Hz | -90 dBc/Hz(典型值) | -102 dBc/Hz |
實時性能 | 是 | 是 | 是 | 否 | 否 |
基本測量 | 17 | 17 | 17 | 6 | 10 |
原産國 | 美國 | 美國 | 美國 | 馬來西亞 | 馬來西亞 |
保修 | 3 年保修 | 3 年保修 | 3 年保修 | 3 年保修 | 3 年保修 |
重量 | 1.6 磅 | 7.0 磅 | 6.35 磅 | 17.4 磅 | 34 磅 |
尺寸(高 x 寬 x 深) | 1.2" x 7.5" x 5" | 2.65" x 11.78" x 10.68" | 2.95" x 14.12" x 8.75" | 5.2" x 15.7" x 12.6" | 7" x 16.8" x 14.5" |

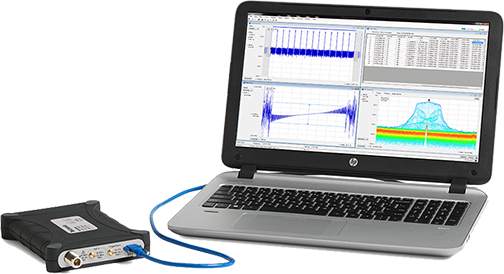

SignalVu-PC 軟件為 RSA306B 帶來了台式和現場功能
與 RSA306B 配合工作的是一款強大的程序—SignalVu-PC,這是泰克性能信号分析儀的基礎。 該軟件控制頻譜分析儀采集并連續更新測量顯示。
基本版随産品免費附帶;請添加選項以便配置供您使用的軟件。
下載試用版 SignalVu-PC 詳細技(jì )術規格
特點
- 免費的基本版提供 17 種信号分析和實時頻譜分析測量
- 超過 15 種高級測量的付費附加選項,包括 WLAN 測試、P25 一緻性測試、脈沖分析、調制分析等
特色附件

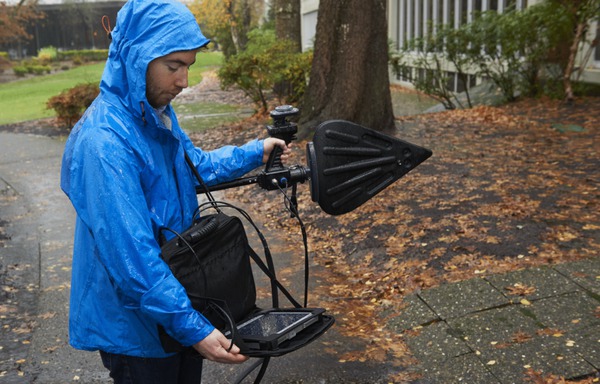

用于搜尋幹擾的智能天線
泰克提供的 Alaris DF-A0047 方向查找天線配合泰克 USB 頻譜分析儀使用時,可方便搜尋幹擾。方位線路從天線自動傳輸至 SignalVu-PC Map 軟件,從而對幹擾源快速進行三角測量。
特點
- 多條天線和用戶可選擇的前置放大器涵蓋許多幹擾頻率和級别
- 集成羅盤向 SignalVu-PC 傳輸角度信息以便在地圖上自動創建方位線路
- 由 USB 供電
