MSO/DPO70000DX 混合信号/數字熒光示波器

MSO/DPO70000 是同類産品中較先進的示波器之一，使當今的工程師能夠以超小的噪聲更好地查看信号、更快地調試信号異常以及利用測量和分析工具進行自動一緻性測試和其他驗證。此外，MSO/DPO70000DX 也非常适合用于模拟/數字設計和調試、數據通信和高速串行通信。了解如何為您的下一個項目使用 MSO/DPO70000DX 來查找和分析各種混合信号異常。

NEW! 汽車智能座艙GMSL/FPD-LINK 測試解決方案

選擇要配置/報價的型号
産品技(jì )術資料 手冊 下載
帶寬

8 GHz -
33 GHz

記錄長度

多達 1G 點

通道數

4 條模拟通道
16 條數字通道 (MSO)

采樣率

高達 100 Gs/s

MSO/DPO70000

查看您的真實信号

業界領先的信号保真度、低噪聲和高有效位數 (ENOB)，讓您自信查看真實信号并對其進行精确測量。 高信噪比和内部低噪音本底，讓您可以執行精确的設計檢定。

在 MSO/DPO70000 内：多芯片模塊

特點

  • 帶寬增強功能可以消除探頭端部的頻率響應不完整
  • 低抖動噪音本底和高垂直精度，為測量提供了更多的餘量
  • 各種探頭簡化了複雜的測量設置并保持了信号完整性
  • 使用經過校準的光探頭在一個屏幕上比較光信号和電氣信号時序

縮短調試時間

從第一次開機一直到操作檢查，MSO/DPO70000 系列可提供快速查找問題所需的功能。 業界領先的波形捕獲速率和 Pinpoint® 觸發可讓您高效追蹤和捕獲間歇性故障。

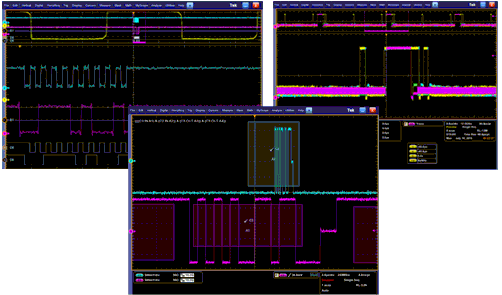

iCapture™：同時查看數字和模拟信号

特點

  • FastAcq 追蹤不斷變化的信号，顯示真實的系統行為，包括難檢故障
  • 利用并行/串行總線解碼/觸發，快速查找無效狀态或總線序列
  • iCapture™ 無需更改連接即可輕松驗證數字信号的模拟特征
  • 可視觸發可節省捕獲和人工搜索采集數據以查找關鍵事件和完成調試的時間
  • 使用我們的 Python 驅動程序包實現測試自動化

可讓您追蹤信号的測量和分析工具

應用支持包可提供驗證和證明您的新設計所需的自動一緻性測試、富有洞察力的調試工具和廣泛的信号連接選項。

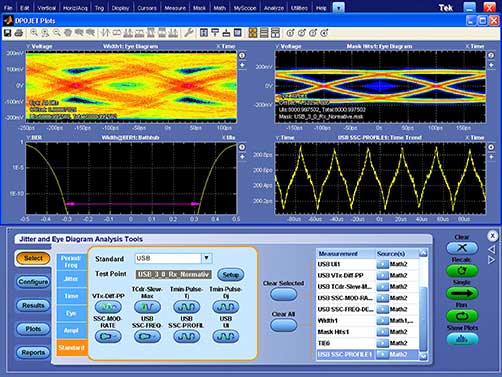

示波器軟件

特點

  • DPOJET：全面靈活的測量工具
  • SDLA：強大全面的工具，用于分析和補償串行數據鏈路中的信号影響
  • 廣泛的标準支持，包括 I2C、SPI、RS-232、FlexRay、MIPI、DisplayPort、HDMI、PAM4、PCIe Gen3/Gen4/Gen5、SATA/SAS、USB、Type-C、10/100/1000BaseT 至 10G/100G 以太網
  • 功能強大的調試工具可迅速發現/解決設計挑戰
  • 光測量，例如消光比 (ER)、平均光功率 (AOP)、光調制幅度 (OMA)、光高值/光低值 — 兼容 DPO7OE1/DPO7OE2 光探頭
型号 模拟帶寬 采樣率 記錄長度 模拟通道 數字通道數 報價 配置和報價
MSO72004DX 20 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 16 - 配置和報價
MSO70804DX 8 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 16 - 配置和報價
DPO71604DX 16 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 - - 配置和報價
DPO72004DX 20 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 - - 配置和報價
DPO71254DX 12.5 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 - - 配置和報價
MSO71254DX 12.5 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 16 - 配置和報價
MSO71604DX 16 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 16 - 配置和報價
DPO73304DX 33 GHz 50 GS/s - 100 GS/s 31.25M 點 - 1G 點 4 - - 配置和報價
DPO72504DX 25 GHz 50 GS/s - 100 GS/s 31.25M 點 - 1G 點 4 - - 配置和報價
MSO72504DX 25 GHz 50 GS/s - 100 GS/s 62.5M 點 - 1G 點 4 16 - 配置和報價
MSO73304DX 33 GHz 50 GS/s - 100 GS/s 62.5M 點 - 1G 點 4 16 - 配置和報價
DPO72304DX 23 GHz 50 GS/s - 100 GS/s 31.25M 點 - 1G 點 4 - - 配置和報價
DPO70804DX 8 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 - - 配置和報價
MSO72304DX 23 GHz 50 GS/s - 100 GS/s 62.5M 點 - 1G 點 4 16 - 配置和報價
型号 模拟帶寬 采樣率 記錄長度 模拟通道 數字通道數 報價 配置和報價
MSO72004DX 20 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 16 - 配置和報價
MSO70804DX 8 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 16 - 配置和報價
DPO71604DX 16 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 - - 配置和報價
DPO72004DX 20 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 - - 配置和報價
DPO71254DX 12.5 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 - - 配置和報價
MSO71254DX 12.5 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 16 - 配置和報價
MSO71604DX 16 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 16 - 配置和報價
DPO73304DX 33 GHz 50 GS/s - 100 GS/s 31.25M 點 - 1G 點 4 - - 配置和報價
DPO72504DX 25 GHz 50 GS/s - 100 GS/s 31.25M 點 - 1G 點 4 - - 配置和報價
MSO72504DX 25 GHz 50 GS/s - 100 GS/s 62.5M 點 - 1G 點 4 16 - 配置和報價
MSO73304DX 33 GHz 50 GS/s - 100 GS/s 62.5M 點 - 1G 點 4 16 - 配置和報價
DPO72304DX 23 GHz 50 GS/s - 100 GS/s 31.25M 點 - 1G 點 4 - - 配置和報價
DPO70804DX 8 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 - - 配置和報價
MSO72304DX 23 GHz 50 GS/s - 100 GS/s 62.5M 點 - 1G 點 4 16 - 配置和報價

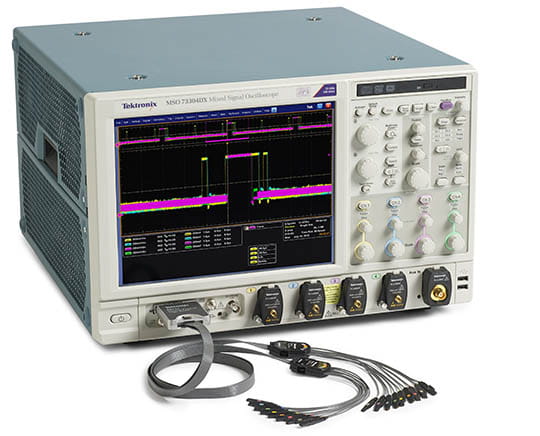

Performance Mixed Signal Oscilloscope

模拟/數字設計和調試

調試下一代設計時，您需要快速查找和分析廣泛的混合信号問題，從信号完整性問題（如串擾或抖動）到總線故障（如建立時間和保持時間違例或丢包）。 這就是您需要具有功能強大的工具和可靠性能的示波器的時候了。 工作台上有 MSO/DPO70000 時，您将能确保按時完成工作。

特點

  • 輕松查看輸入信号的模拟特征，使用 iCapture™ 在 4 條模拟通道和 16 條邏輯通道上驗證系統定時
  • 在時間量程上分析系統操作，您需要在所有通道上都安裝深度存儲器
  • 使用全套觸發、解碼和測量工具，快速查找并解決問題

數據通信

如今的數據通信網絡在不斷發展，并且建立在許多不同的标準之上。MSO/DPO70000 提供全面的集成工具套件以幫助進行以太網設備物理層的驗證，這些工具還可用于對基于以太網的系統（從 10BASE-T 直到 40/100GB）進行調試。MSO/DPO70000 還提供适用于其他數據通信标準的高級一緻性測試和調試工具。

滿足您的标準的一緻性和調試工具

探索 400G PAM4 測試解決方案

特點

  • 特定标準的自動一緻性測試和調試工具
  • 廣泛的抖動分析和調試工具集
  • 檢定 PAM4 和 NRZ 信号

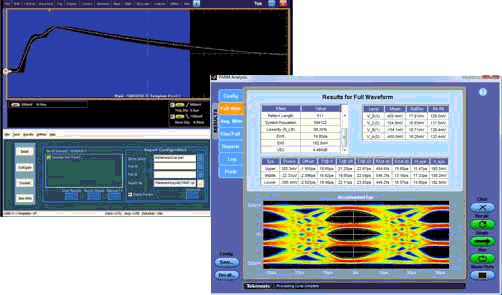

MSO/DPO70000Data Communications
High Speed Serial Communications

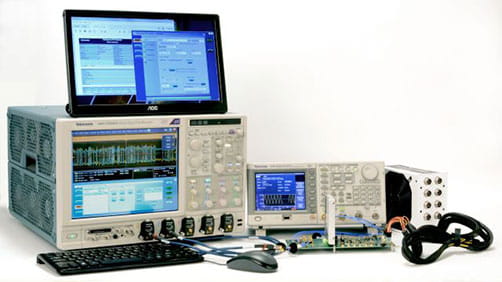

高速串行通信

新一代數字接口标準突破如今的一緻性測試和調試工具的極限。MSO/DPO70000 系列的自動化測量套件可加快 PHY 驗證周期，并确保一緻性。當一緻性測量未通過時，可使用協議解碼、可視化觸發等強大工具來縮短調試時間。在串擾或其他多通道噪聲耦合中确定抖動和噪聲。

所有高速串行一緻性和調試工具

特點

  • 加快 PCIe、SATA 或 SAS 設計的分析、驗證和預一緻性測試
  • 測試 USB Type-C 設計時快速查找問題的根本原因
  • 減少 DisplayPort 一緻性測試和 HDMI 物理層驗證的時間
  • SDLA 與 DPOJET 提供計算機、通信和内存總線的全面模拟和測量

雷達和射頻

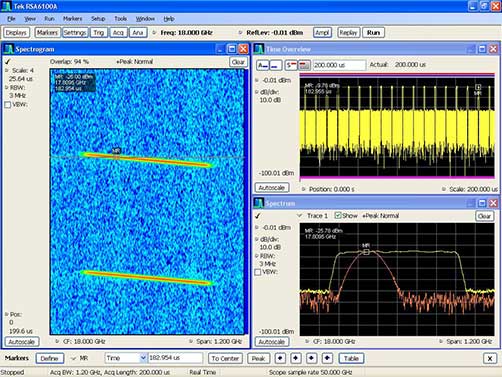

配有 SignalVu 矢量信号分析軟件的 MSO/DPO70000 系列可為您提供所需的分析功能，讓您滿懷信心地克服具有挑戰性的射頻、無線和微波設計問題。您可以使用泰克實時頻譜分析儀上使用的相同工具分析高達 70GHz 的信号。

觸發、捕獲、分析寬帶頻譜事件

特點

  • 輕松檢驗寬帶雷達、高數據速率衛星鏈路、WLAN 802.11、WiGig 802.11 或跳頻無線電設計
  • 同時測量頻率、時間、相位、調制域
  • 支持寬帶雷達、高數據速率衛星鏈路、IEEE 802.11 a/b/g/j/p/n/ac (WiFi)、IEEE802.11ad/ay (WiGig)、Zigbee 和藍牙的應用優化軟件選項
MSO/DPO70000 Series with SignalVu Vector Analysis software

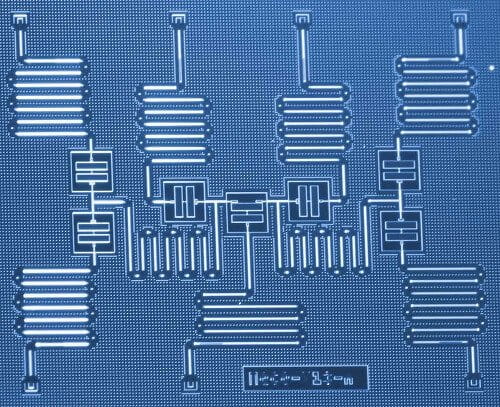

Quantum20systemgraphicwedge2

高級研究

深入了解代表基本粒子世界的瞬态和亞原子事件。了解我們如何測量世界上第一台真正的量子計算機。了解當今的高級研究人員如何深刻地改變我們的生活方式。

高級研究主題

特點

  • 量子研究
  • 轉動光譜
  • 光子多普勒測速儀 (PDV)
産品技(jì )術資料鏈接 探頭 描述 配置和報價
查看産品技(jì )術資料 P6717A 探頭，通用升級，帶附件包 配置和報價
查看産品技(jì )術資料 P6750 探頭，P6750 DMAX 适用于 MSO70K 儀器 配置和報價
查看産品技(jì )術資料 P6780 17 通道差分輸入邏輯探頭，用于 MSO70000 及焊接附件 配置和報價
低壓差分探頭
産品技(jì )術資料鏈接 探頭 描述 配置和報價
查看産品技(jì )術資料 P7504 4 GHz TRIMODE 差分探頭 配置和報價
查看産品技(jì )術資料 P7506 6 GHz TRIMODE 差分探頭 配置和報價
查看産品技(jì )術資料 P7508 8GHz TRIMODE 差分探頭 配置和報價
查看産品技(jì )術資料 P7513A 13GHz TRIMODE 差分探頭 配置和報價
查看産品技(jì )術資料 P7516 TRIMODE 差分探頭。 産品附帶可追溯校準标準證明。 配置和報價
查看産品技(jì )術資料 P7520A TriMode 差分探頭 配置和報價
查看産品技(jì )術資料 P7625 25 GHz 低噪 TRIMODE 探頭，與附件同箱 配置和報價
查看産品技(jì )術資料 P7633 33 GHz 低噪 TRIMODE 探頭，與附件同箱 配置和報價
查看産品技(jì )術資料 P7708 8 GHz TriMode 探頭，采用 TekFlex 連接器技(jì )術，帶有 TekConnect 接口 配置和報價
查看産品技(jì )術資料 P7713 13 GHz TriMode 探頭，采用 TekFlex 連接器技(jì )術、TekConnect 接口 配置和報價
查看産品技(jì )術資料 P7716 16 GHz TriMode 探頭，采用 TekFlex 連接器技(jì )術、TekConnect 接口 配置和報價
查看産品技(jì )術資料 P7720 20 GHz TriMode 探頭，采用 TekFlex 連接器技(jì )術，帶有 TekConnect 接口 配置和報價
光探頭 - 低帶寬
産品技(jì )術資料鏈接 探頭 描述 配置和報價
查看産品技(jì )術資料 P6701B 光電轉換器；DC-1GHZ，500-950NM，TPI - 可追溯校準标準證明 配置和報價
查看産品技(jì )術資料 P6703B 光電轉換器；DC-1GHZ，1100-1650NM，TPI - 可追溯校準标準證明 配置和報價
電流探頭
産品技(jì )術資料鏈接 探頭 描述 配置和報價
查看産品技(jì )術資料 TCPA300 電流探頭：100 MHz，放大器（需要探頭） 配置和報價
查看産品技(jì )術資料 TCPA400 電流探頭：50 MHz，放大器（需要探頭） 配置和報價
高壓單端探頭
産品技(jì )術資料鏈接 探頭 描述 配置和報價
查看産品技(jì )術資料 P5100A 高壓探頭：500 MHz，100X，2.5 kV，單端，BNC 配置和報價
P6015A 高壓探頭；75MHZ，40KV，1000X 10 FT - 可追溯校準标準證明 配置和報價
高壓差分探頭
産品技(jì )術資料鏈接 探頭 描述 配置和報價
查看産品技(jì )術資料 P5200A 高壓探頭：50 MHz，50X/500X，1.3 kV，差分，BNC 配置和報價
查看産品技(jì )術資料 P5202A 差分探頭；20X/200X，100 MHZ 差分電壓探頭 配置和報價
查看産品技(jì )術資料 P5205A 高壓探頭：100 MHz，50X/500X，1.3 kV，差分，BNC 配置和報價
查看産品技(jì )術資料 P5210A 高壓探頭：50 MHz，100X/1000X，5.6 kV，差分，BNC 配置和報價
查看産品技(jì )術資料 P6251 探頭，差分 HV，帶 TEKPROBE-BNC 接口，42V，1GHZ - 可追溯校準标準證明 配置和報價
高帶寬光探頭
産品技(jì )術資料鏈接 探頭 描述 配置和報價
查看産品技(jì )術資料 DPO7OE1 33 GHz，單模/多模，光探頭，适用于 MSO/DPO70000 實時示波器。 波長範圍：750nm - 1650nm 配置和報價
查看産品技(jì )術資料 DPO7OE2 59 GHz，單模，光探頭，适用于 MSO/DPO70000 實時示波器。波長範圍：1200nm - 1650nm 配置和報價

泰克提供一系列随儀器一起購買的校準和延保計劃，讓用戶儀器能在多年内始終保持良好性能。用戶可獲得的益處包括：

  • OEM 質量維護
  • 維修中心服務優先權
  • 一系列意外防護、借用計劃和其他計劃
  • 廣泛的校準服務級别和選項

請馬上購買，避免産生意外停機時間和費用。有關購買儀器時添加服務計劃的詳情，請向您的銷售代表咨詢。

calibration and services

保護您的投資，保障設備正常運行

配置和報價


服務計劃特點		 泰克服務
（選項 R3、R5）		 金牌服務
（選項 G3、G5）
工廠保修期限延長
制造商缺陷防範
免費出廠認證校準及維修（如有必要）
國内免費發貨
維修中心服務優先權
涵蓋用戶引起的電力過載 (EOS) 和靜電放電 (ESD) 損壞
借用儀器在 48 小時内發運

維持精度，獲得升級，通過審計

配置和報價


校準功能： 		 Z540
校準1		 ISO 17025
合規1		 ISO 17025
認證
擁有校準證書和校準标簽，可滿足各種審計要求
固件更新（如果适用），以及安全性和可靠性更新²
OEM 測量程序²
測試數據 選配
保留校準記錄
溯源能力
不确定性分析
由 ISO/IEC 認證組織（證書上顯示相應徽标）完成獨立驗證

産品/選項		 描述
泰克服務選項 C3 3 年校準服務。C3 規定在發貨後 3 年内，用戶可享受 2 次校準活動。包括可溯源校準或功能檢驗（适用條件下），适用于推薦的校準。涵蓋首次校準外加兩年校準服務。
泰克服務選項 C5 5 年校準服務。C5 規定在發貨後 5 年内，用戶可享受 4 次校準活動。包括可溯源校準或功能檢驗（适用條件下），适用于推薦的校準。涵蓋首次校準外加四年校準服務。

1 在特定地區可能為 ISO 9001。

2 标配工廠認證服務。

存在某些限制，詳情請參閱計劃條款。

需要校準更多儀器？

請參閱“校準服務”

泰克是所有品牌電子測試和測量設備的領先認證校準服務提供商，為 9,000 多家制造商的 140,000 多種機型提供服務。通過全球範圍内的 100 多家實驗室，泰克可擔任您的全球合作夥伴，以市場價格交付具有 OEM 質量的定制校準計劃。泰克提供現場服務、本地上門取件和送貨以及其他服務。

泰克校準服務
