如何為成功進行EMI和EMC測試做準備
進行傳導及輻射的雜散測試
您是否知道50%的項目未能通過首次EMI/EMC測試？Intertek Testing Services報告指出，由于未能應用EMC原則，缺乏EMC/EMI知識，錯誤應用EMC規定，無法預測電路元件之間的相互作用，或在最終産品中使用了不合規的模塊或組件，約有一半的産品未能通過首次EMC測試。
進行預一緻性測試，可大大提高首次通過全面EMI一緻性測試的概率，幫助您節省大量時間和資金。從事醫療、汽車、軍事甚至多媒體應用産品設計的公司可通過投資預一緻性測試設置來獲益。本頁讨論在産品開發流程中添加預一緻性測試可如何加速産品開發并降低項目成本。進一步了解EMC/EMI測試的基礎知識。
全面的EMI/EMC預一緻性測試解決方案
泰克提供全面的EMI/EMC預一緻性測試解決方案，包括軟件、頻譜分析儀、附件和EMC近場探頭，以經濟實惠的方式加快您的工作。
EMC軟件
首先，泰克EMI/EMC預一緻性解決方案包含帶EMCVu軟件的SignalVu-PC。作為SignalVu-PC的插件，EMCVu提供的單一用戶界面可滿足您所有預一緻性需求。
頻譜分析儀
為了提供快速、準确的測量結果，以幫助您快速找到EMI/EMC問題，泰克提供經濟實惠的全系列實時頻譜分析儀。與傳統掃頻式頻譜分析儀相比，實時頻譜分析儀具有顯著優勢，使您捕獲不常見的EMI脈沖串。
EMI/EMC測試産品
易于使用的預一緻性測試軟件
帶EMCVu的SignalVu-PC
首先，泰克EMI/EMC預一緻性解決方案包含帶EMCVu軟件的SignalVu-PC。EMCVu提供了易用的單一用戶界面，内置了所有預一緻性測量功能。隻需購買EMCVu軟件許可即可解鎖SignalVu-PC的EMCVu功能。
經濟高效地滿足預一緻性測試要求

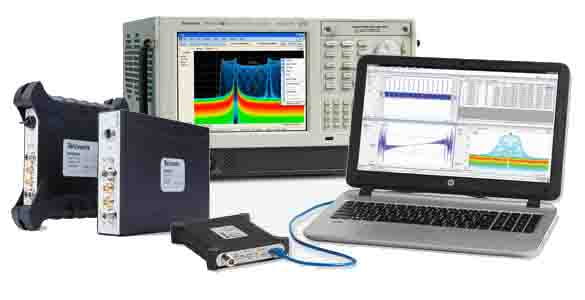

實時頻譜分析儀
泰克實時頻譜分析儀可幫助您發現傳統頻譜分析儀無法發現的雜散。所有泰克頻譜分析儀都包含用于廣泛頻譜分析的SignalVu軟件。
高度集成示波器中的混合域分析

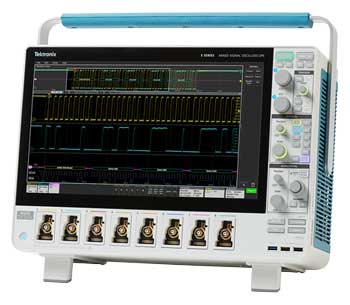

4/5/6系列MSO示波器
這些多用途示波器提供獨特的頻譜視圖，讓任何模拟通道都可以顯示時域波形、頻譜或者兩者同步顯示。同步視圖可幫助您确定哪些信号被幹擾，哪些信号是幹擾源。
預一緻性測試帶來的好處
當您正在努力将新設計快速推向市場時，您最不希望的就是在設計周期結束時因一緻性測試失敗而耽誤時間。将預一緻性解決方案納入工作流程可為您帶來諸多益處：
- 及早發現可能會延遲産品上市和增加開發成本的潛在 EMI/EMC問題
- 降低 EMI/EMC相關成本
- 在将産品提交給測試機構前提升自己對産品的信心
- 即時提供關于設計變更的影響的反饋
- 根據您的計劃靈活地測試
如果在設計初期階段即引入出色的EMC設計技(jì )術，将不難實現這些好處。 但是，如果要在設計後期進行修改以滿足EMC要求，則十分困難。
解秘EMI/EMC測試設置

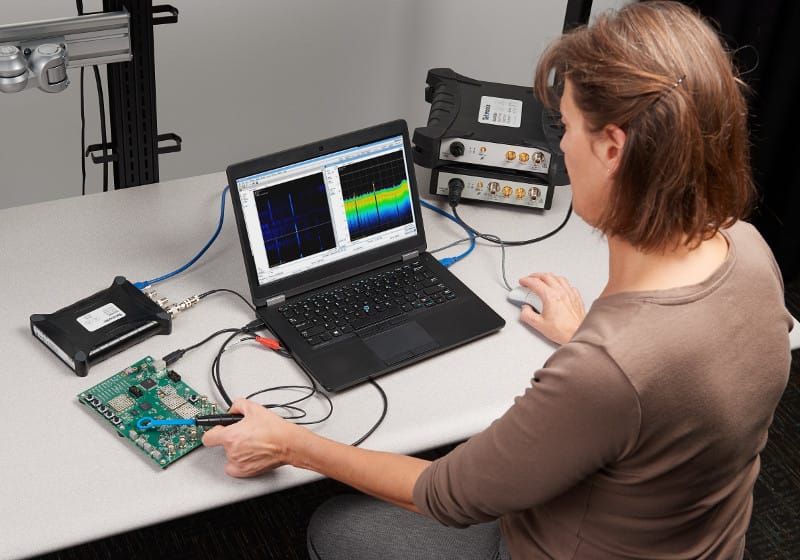

通過泰克RSA500 USB頻譜分析儀進行典型輻射測試設置。
EMI/EMC預一緻性測試并不一定會困難重重或費時費力。根據客戶反饋，泰克開發了易于使用且功能強大的下一代軟件，提供針對輻射測量和傳導測量的預一緻性測試。

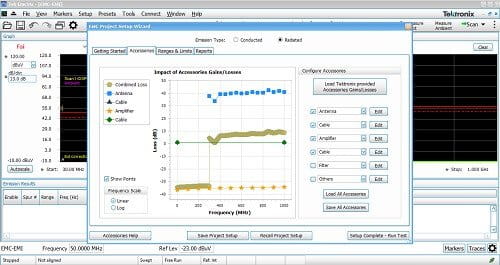

設置EMI/EMC預一緻性測試從 SignalVu-PC 開始。此最新版本的SignalVu-PC現已附帶名為 EMCVu 的附加選件。EMCVu帶有易于使用的設置向導、各種内置的标準和附件設置以及按鈕選擇功能。無論您是要設置露天測試場地 (OATS)，還是在實驗室中進行測試，EMCVu都可以簡化您在測量中捕獲和去除環境噪聲的過程，從而提高預一緻性測試的準确性，而無需使用消聲室。
欲進一步了解如何使用EMCVu、實時頻譜分析儀及附件針對輻射雜散和傳導雜散進行預一緻性測試，請在此處下載應用說明。
如果您有興趣免費試用EMCVu 30天，請單擊以下按鈕。
泰克 EMI/EMC 預一緻性解決方案所支持的标準
EMCVu預一緻性測試軟件支持多種設備的EMC标準，包括CISPR、FCC和MIL-STD。為了支持自動測試，EMCVu提供一個内置的标準表格，以便您為自己的産品及其銷售地區選擇相應标準。EMCVu還允許您配置未包括在内的标準，并針對您選擇的标準設置頻率範圍或限制表。
下面是對支持的标準的簡要概述：
| 細分市場 | 設備類型 | 标準 | ||||
|---|---|---|---|---|---|---|
| IEC/CISPR | CENELEC/EN | FCC | MIL-STD | DEF-STAN | ||
| 工業、科學和醫療 | 工業、科學和醫療設備 | CISPR 11 | EN 55011 | CFR Title 47 Part 18 | ||
| 醫療電氣設備 | EN 60601-1-2 | |||||
| 汽車 | 車輛、船舶和内燃機 | CISPR 12 | EN 55012 | CFR Title 47 Part 15(*) | ||
| 車載器件和模塊 | CISPR 25 | EN 55025 | ||||
| 多媒體 | 聲音和電視廣播接收機 | CISPR 13 | EN 55013 | CFR Title 47 Part 15 | ||
| 信息技(jì )術和電信設備（ITE） | CISPR 22（由 EN55032 取代） | EN 55022（由 EN55032 取代） | ||||
| 專業音頻/視頻/多媒體設備 | CISPR 32（取代 CISPR 13 和 22） | EN 55032 | ||||
| 電氣設備 | 電子設備、家用電器和工具 | CISPR 14-1 | EN 55014-1 | CFR Title 47 Part 15 | ||
| 照明設備 | 熒光燈和燈具 | CISPR 15 | EN 55015 | CFR Title 47 Part 15 | ||
| 軍事 | 軍事裝備和系統 | MIL-STD-461G | DEF-STAN 59-411 | |||
加快調試工作的故障排除技(jì )巧
在投入時間和資金進行最終産品認證測試前，您需要确信自己的設備已準備好送交測試機構。遇到問題時，您需要合适工具以快速聚焦問題區域，找出原因并采取補救措施，而不産生代價高昂的延誤。
要高效地調試，需尋找一種解決方案，讓您能夠快速确定問題所在，并提供能捕獲間歇違規情況的信号洞察。這是通過硬件和軟件的組合來實現的。
軟件解決方案中可具備如下功能：
- 準峰值檢波器，可讓您繞過非故障問題并聚焦所需頻率。
- 諧波檢查，可讓您隻測試特定的諧波，并使用近場探頭查找電路闆上的雜散來源。
- 諧波标記，可查找已知頻率諧波的雜散。
- 多重跟蹤，允許您将被測設施（DUT）與環境噪聲、設備的先前叠代等進行比較。
- 自動或手動執行多故障重新測量，使您可以确定故障是間歇還是重複出現。
- 在可由用戶配置的同一個報告中以多種格式報告多個測量結果。
在硬件方面，實時頻譜分析儀使EMI調試變得更加容易。它的優勢包括
- 能夠捕獲瞬态和間歇信号。
- 能夠以相同頻率調試多個信号源。
- 瞬時反饋——傳統的掃頻式頻譜分析儀可能需要更長的掃描時間，導緻無法捕獲重要信号。
有若想進一步了解如何使用我們的實時頻譜分析儀進行雜散預一緻性測試，請訪問我們的博客。有關故障排除技(jì )術的更多信息，請參閱“實用EMI故障排除”應用說明，點擊下方按鈕下載此應用說明。
下載應用說明使用混合域示波器排除EMI故障

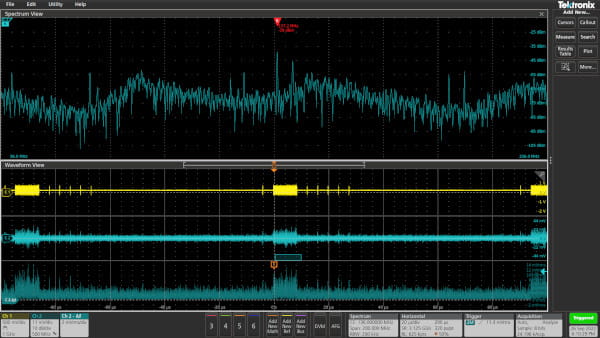

要根除導緻EMI問題的輻射雜散源，關鍵是要确定雜散的構成。其次，還必須确定雜散源和耦合機制。使用帶頻譜視圖的混合域示波器，如4、5或6系列 MSO，可以同步顯示頻譜和時域波形，從而快速識别問題的根源
- 任何模拟通道都可顯示波形或頻譜或同時顯示兩者
- 繪制并觸發射頻頻率或幅度的變化
- 頻譜和時域波形同步，以關聯射頻和時域事件，從而更快地找出根本原因
- 中心頻率和分辨帶寬等頻譜控制因素獨立于時域控制，可優化頻譜和波形顯示
使用4、5和6系列MSO示波器排除EMI故障的分步應用說明
特色内容
全新EMCVu，全面EMI/EMC預一緻性軟件解決方案
視頻
工程師現在可以快速、輕松、準确、經濟高效地确定新産品設計是否可以提交給測試機構。 本視頻介紹了EMCVu的新功能，包括：針對多個标準的按鈕支持，自動多測量/多格式報告，環境噪聲校準和比較，諧波标記，使用峰值檢測器進行的更快速掃描，以及針對準峰值和平均檢測器故障的點測量。
全面EMI一緻性實驗室對比泰克頻譜分析儀
視頻
在本視頻中，我們比較使用全面一緻性接收器設置和低成本泰克RSA頻譜分析儀獲得的EMI一緻性結果。您将看到無意輻射雜散測試，以及在EMI實驗室内外部執行的 CISPR 11 EMI 傳導雜散測試與上述結果之間的關系。通過RSA頻譜分析儀系列執行預一緻性測試，可以識别出在進行一緻性測試前需要解決的問題，确保您第一次就通過昂貴的一緻性測試，從而節省時間和資金。
常見問題 (FAQ)
什麽是EMI？
電磁幹擾 (EMI) 有時也稱為射頻幹擾 (RFI)，是指電磁能幹擾了電子設備的運行。EMI的來源可能是人為的，如開關電源、個人電腦等其他電氣設備，也可能是自然産生的，如雷暴、太陽輻射，甚至宇宙噪音。
什麽是EMC？
電磁兼容性 (EMC) 是指設備有能力在有其他電氣設備或電磁幹擾源的環境中按預期運行而不影響其他設備。當設備對電磁環境的影響不會大到對其他設備和系統造成負面影響時，該設備即符合EMC标準。
什麽是EMI和EMC測試？
為确保符合EMI和EMC國内和國際規則，許多公司都會聘請專業測試機構提供服務。這些測試費用高昂（即使産品不合格），所以一些公司也會在内部進行EMC預一緻性測試。如果有足夠先進的實驗室，公司也可以在内部進行EMC一緻性測試。
什麽是EMI預一緻性測試？
EMI（電磁幹擾）預一緻性測試是對電子裝置或設備進行的一系列測試和測量，以評估其電磁雜散，然後再進行正式的一緻性測試來獲得合規認證。EMI預一緻性測試主要為了在産品開發周期早期識别和解決潛在的電磁幹擾問題，幫助制造商确保其産品符合電磁兼容性 (EMC) 标準和法規要求。
EMC測試有哪些類型？
當電子産品提交給EMC測試實驗室後，這些實驗室會進行多種類型的EMC測試。一般來說，EMC測試分為兩類：抗擾度測試和雜散測試。
抗擾度測試
抗擾度測試是向被測設施（也稱為被測設備）發射射頻能量的過程，以确定被測設施/被測設備在這種環境下是否能正常工作。
雜散測試
雜散測試是測量被測設施/被測設備的射頻雜散（輻射和傳導）的過程，以确定其雜散水平是否超過相應标準規定的限值。雜散測試包括輻射雜散和傳導雜散測試。
- 輻射雜散：輻射雜散是指電子設備有意或無意釋放的電磁能量。進行輻射測試是為了确保被測設備發出的能量不超過相應的限值。
- 傳導雜散：傳導雜散是指從設備到電源線的電磁能耦合。與輻射雜散一樣，電子設備發出的傳導雜散也受到不同監管機構的監管，因此要進行測試以确保設備發出的能量不超過相應的限值。
EMC測試實驗室有哪些類型？
電子産品提交給EMC測試實驗室後，這些實驗室會進行多種類型的EMC測試。一般來說，EMC測試分為兩類：抗擾度測試和雜散測試。在生産設備之前，通常會在場外進行EMC測試。露天測試場 (OATS) 是大多數标準使用的參考場。它們尤其适用于大型設備系統的雜散測試。不過，物理原型的射頻測試通常在室内的專用消聲室中進行。消聲室、混響室和千兆赫橫電磁波室（GTEM室）都屬于此類。
EMC測試流程和平均通過率是多少？
在不考慮預一緻性測試的情況下，約50%的産品能首次就通過EMC一緻性測試，因此了解設備的測試流程和标準有助于提升成功幾率。
- 了解标準：在不同的EMC标準中，測試流程與輻射和傳導雜散的限值各不相同。這些标準因國家和被測設備的類型而異。測試的第一步是确定您的産品适用于哪些标準，并研究對應标準的測試程序和限值。
- 進行EMC預一緻性測試：EMC一緻性測試可能最多需要兩周才能完成——這還不包括将産品送入測試隊列所需的時間，而且每次提交測試的成本可能高達 20,000美元。EMC一緻性測試失敗可能導緻昂貴的重新設計和産品上市延遲。而且，由于近50%的産品在首次EMC一緻性測試前沒有考慮到預一緻性測試，因此您很可能需要重複前往測試機構，從而使成本成倍增加。
- 找到EMC測試實驗室：産品以足夠的優勢通過通過預一緻性測試後，需要由EMC測試實驗室進行正式認證。有資質的實驗室是進行EMC測試的上佳選擇，我們建議您選擇有資質的實驗室，盡管這并非必須，從而确保您的設備順利上市。不過，在某些情況下需要經FCC認證實驗室的認證，包括需要進行認證授權流程的設備。
進行EMI和EMC測試需要什麽産品？
EMC預一緻性測試的目的是在可接受範圍内模拟一緻性測試的設置，以發現潛在問題，并在昂貴的一緻性測試之前降低失敗風險。EMC預一緻性測試通常需要：
- 帶準峰值檢波器的頻譜分析儀
- 前置放大器（可選）
- 帶非金屬支架的天線，用于測輻射雜散
- 用于傳導雜散測試的線路阻抗穩定網絡 (LISN)
- 用于傳導雜散測試的功率限制器
- 用于診斷的EMC近場探頭（可選）
- 具有頻率和時間相關功能的示波器，用于協助調試（可選）
- EMC測試軟件
如何設置EMC預一緻性測試實驗室？
在選擇測試地點時，農村地區、會議室和地下室都是不錯的選擇，因為它們可以最大限度地減少可能削弱被測設備發出能量的外部信号。若想提高測試準确度，還需注意：有一個良好的地平面并減少測試區域周圍反射體的數量。
如何通過EMC一緻性測試？
EMC預一緻性測試是确保産品首次通過EMC測試的快速經濟方法。在早期開發階段，為EMC而設計的技(jì )術與診斷法相結合，可制造出對外部和内部幹擾敏感性低的産品。在開發周期的後期，預一緻性測試可用于發現一緻性問題，并提高首次成功通過全面EMC一緻性測試的概率。
EMC預一緻性測試的其他好處還包括：
- 及早發現錯誤，解決潛在問題
- 降低測試和設計成本
- 項目更加敏捷
- 降低失敗風險，确保一緻性
- 解決設計和工程過度和不足的問題
