信号發生器和信号源
什麽是信号發生器/信号源？
泰克信号發生器（信号源）覆蓋多種應用，從複現傳感器信号到創建高速串行信号或數字調制的射頻信号。每種通用信号發生器都能創建幾乎無限的信号：模拟信号或數字信号、理想信号或失真信号、标準信号或自定義信号。從簡化接收機測試的、特殊的高速串行數據波形直接合成功能，到激勵信号常用的、功能廣泛的 任意函數發生器，再到用于模拟和數字應用的靈活射頻信号發生器，總有一款泰克信号發生器能夠解決您的調試挑戰。
信号發生器/信号源類型
射頻信号發生器、函數發生器和任意波形發生器的規格比較
| 型号 | 通道數 | 垂直分辨率 | 帶寬 | 頻率 | 采樣率 | 記錄長度 | 報價 | |
|---|---|---|---|---|---|---|---|---|
 |
AFG31000系列任意函數發生器 | 1 - 2 | 14 位 | 25 MHz-250 MHz | 25 MHz-250 MHz | 250 MS/s - 2 GS/s | 16 MSa/通道 | HKD 25,300 配置和報價 |
| AFG1022 任意函數發生器 |
2 | 14 位 | 25 MHz | 1 uHz-25 MHz | 125 MS/s | 8k點 | HKD 8,040 配置和報價 |
|
| AFG1062 任意函數發生器 |
2 | 14 位 | 60 MHz | 1 uHz 至 60 MHz | 300 MS/s | 1M 點 | HKD 11,000 配置和報價 |
|
| AFG2000 任意函數發生器 | 1 | 14 位 | 20 MHz | 20 MHz | 250 MS/s | 128k點 | HKD 18,400 配置和報價 |
|
 |
||||||||
| AWG5202 任意波形發生器 |
2 | 16 位 | 2 GHz（在 -3 dB x 的條件下） | 直流直接輸出：1.5Vp-p 差分 交流直接輸出：-17 to -5 dBm 單端，帶寬 10MHz to 2GHz（标準） 直流放大輸出：-85 to +10 dBm 單端，帶寬 10MHz to 2GHz（可選） |
1.5 KS/s – 10 GS/s (4 GHz) | - | 配置和報價 |
|
| AWG5204 任意波形發生器 |
4 | 16 位 | 2 GHz（在 -3 dB x 的條件下） | 直流直接輸出：1.5Vp-p 差分 交流直接輸出：-17 to -5 dBm 單端，帶寬 10MHz to 2GHz（标準） 直流放大輸出：-85 to +10 dBm 單端，帶寬 10MHz to 2GHz（可選） |
- | - | 配置和報價 |
|
| AWG5208 任意波形發生器 |
8 | 16 位 | 2 GHz（在 -3 dB x 的條件下） | 直流直接輸出：1.5Vp-p 差分 交流直接輸出：-17 to -5 dBm 單端，帶寬 10MHz to 2GHz（标準） 直流放大輸出：-85 to +10 dBm 單端，帶寬 10MHz to 2GHz（可選） |
- | - | 配置和報價 |
|

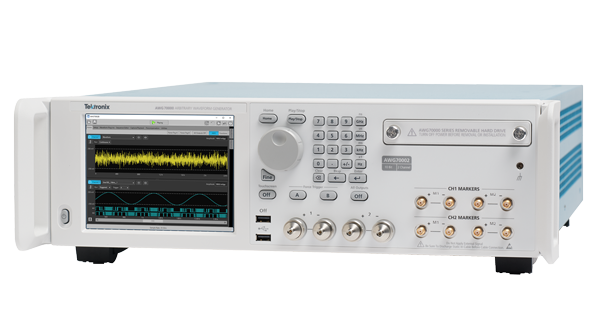

| AWG70002B 任意波形發生器 |
2 | 8、9 或 10 位 | 最高13.5 GHz | 10 GHz | 25 GS/s | 2 GS, 16 GS（可選） | 配置和報價 |
|
| AWG70001B 任意波形發生器 |
1 | 8、9 或 10 位 | 最高15 GHz | 20 GHz | 50 GS/s | 2 GS, 32 GS（可選） | 配置和報價 |
信号發生器/信号源常見問題
信号發生器有什麽用？
信号發生器是一種模拟或數字設備，工程師在測試電路設計時用它來創建電子信号并将其發送到被測設備。信号發生器有多種類型，包括射頻信号發生器、函數發生器、任意波形發生器和矢量信号發生器。
信号發生器的工作原理？
信号發生器根據所需頻率創建電壓波形，并将其施加到被測設備。使用儀器的前面闆，操作人員可以輕松設置和調整波形的最重要參數，例如播放速度、振幅和偏移，或添加基本失真或調制。
信号發生器和函數發生器有什麽區别？
信号發生器是任何産生電子信号的設備。矢量信号發生器專門使用 QAM、QPSK、FSK、BPSK和OFDM等格式的模拟和數字調制方案生成射頻信号。矢量信号發生器通常用于接收機靈敏度測試。
函數發生器通常具有可顯示的波形或模式的預設列表。操作人員可以更改波形的參數，例如播放速度、振幅和偏移，或者添加基本失真或調制。
信号發生器有哪些類型？
信号發生器有多種類型，請看下表并了解每種之間的區别。
| 信号發生器 | 模拟和數字電子信号源的通用名稱。 |
| 函數發生器 | 一種信号發生器，需要正弦波、三角波等常見波形時，通常會使用它 |
| 任意函數發生器 | 可産生任意編譯波形的函數發生器 |
| 任意波形發生器 | 主要用于生成自定義編譯波形，而非預設的普通波形 |
| 射頻信号發生器 | 用于無線應用，通常提供 AM、FM 和 PM 等常規模拟調制 |
| (射頻）矢量信号發生器 | 支持射頻載波上的模拟和矢量調制，用于數字通信應用。 |
