寬禁帶 – 雙脈沖測試分析

電力電子元件中使用的半導體材料正從矽過渡到寬禁帶 (WBG) 半導體，如碳化矽 (SiC) 和氮化镓 (GaN)，因為它們在汽車和工業應用中的高功率水平下具有優異的性能。由于其較高的工作電壓，SiC 技(jì )術在電動汽車的動力傳動系中得到了應用，而 GaN 主要用于筆記本電腦、移動設備和其他消費類設備的快速充電器。

主要特點和技(jì )術規格

• 16 種以上的、符合 JEDEC 和 IEC 标準的關鍵測量
• 能夠測試 SiC 或 GaN 器件以及 Si MOSFET 和 IGBT
• 指定脈沖區域（例如第一個脈沖、第二個脈沖或多個關注的脈沖），并與标記中的标量結果相關聯
• 波形上的注釋顯示所關注的區域
• 輕松導航所關注的脈沖區域，非常适合多脈沖使用場合
• 用于分析噪聲波形的獨特邊沿細化算法
• 所有測量和配置的編程接口使得可以實現測試系統應用的完全自動化
• 支持自動和自定義參考電平有助于準确且有效地識别開始和停止區域
• 選通源上的遲滞電平配置有助于避免出現虛假邊沿
• 通過 4/5B/6B 系列 MSO 上直觀的拖放界面快速添加和配置測量

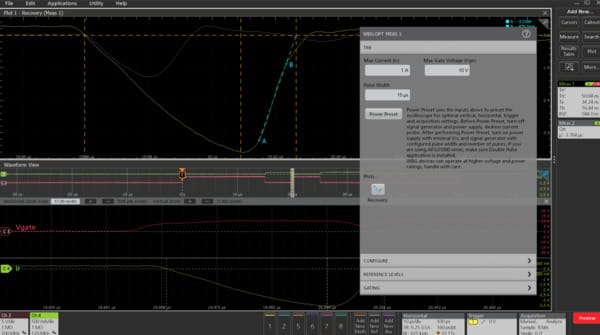

• 反向恢複 (trr) 測量的重疊圖
• 增加了搜索方向（向前、向後），以便有效地調試脈沖區域
• 支持栅極驅動器（AFG31000 系列）控制，以用于生成雙脈沖信号
• 用于開關分析的相差校正功能

該應用程序基于以下标準參考設計：

• 雙脈沖測試 (DPT)
  • IEC 60747-9
  • JEP182
  • IEC 60747-8

• 二極管反向恢複
  • JESD24-10
  • IEC 60747-9

執行以下測量：

• 低側開關參數和高側二極管反向恢複測量
• 低側和高側開關參數

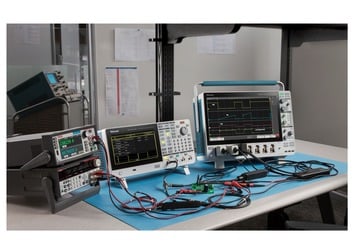

測試設置

下圖顯示了雙脈沖測試的測量設置。這是具有低側和高側切換的功率 MOSFET 的半橋栅極驅動器示例。在高側，源極至栅極引腳被短路，以測量二極管反向恢複電流參數。

4/5B/6B 系列 MSO 非常适合進行雙脈沖測試。四個通道足以單獨測試高側或低側開關，但如果您想要監測作為源極的栅極電壓和二極管反向恢複參數，則可能需要四個以上的通道，在這種情況下，最好使用具有六個或八個通道的示波器。

對于 DPT 開關參數，用戶需要采集低側的 Vds、Id 和 Vgs。同樣，用戶在測試高側和低側 MOSFET 時，需要檢查高側的 Vgs（請參閱下面的低側和高側的雙脈沖測試設置）。二極管反向恢複通常在高側進行測量，這需要獲得 Irr 和 Vrr。泰克建議将栅極電壓用作限定源，以避免邊沿的錯誤檢測。

為了準确地進行高側 Vgs 測量，我們需要一個兼具高帶寬、高共模電壓和高共模抑制的測量系統。除了全面的電隔離外，Tektronix IsoVu 系統還提供 1 GHz 帶寬、2000 V 共模電壓和 100 萬 : 1 (120 dB) 共模抑制比率。憑借這些技(jì )術規格的組合，它使得進行此類困難的測量成為可能。

IsoVu 測量系統顯示設計中發生的細節，并進行穩定和可重複的測量。開關節點與高側和低側 MOSFET 之間的寄生效應産生的耦合是明顯的，并且 IsoVu 測量系統具有足夠的帶寬來正确測量此死區時間。

AFG31000 作為栅極驅動器

Tektronix AFG31000 系列是一款高性能 AFG，内置任意波形發生和實時波形監測功能，并且配有寬大的觸摸屏。AFG31000 提供高級波形生成和編程功能，支持波形驗證，并擁有現代化的觸摸屏界面，是作為栅極驅動器器件的設備的理想之選。AFG31000 包括雙脈沖測試應用程序，這是一個可下載的插件軟件應用程序，支持實現電源和半導體市場的雙脈沖應用。雙脈沖測試用戶界面提供觸滑式或點擊式控制，可生成至少兩種不同的脈沖寬度。這些脈沖可輸出到隔離式栅極驅動器，以觸發 MOSFET、IGBT 等功率器件并開始電流傳導。借助 AFG31000 上的雙脈沖測試，設計和測試工程師可在其 DUT 上生成具有不同脈沖寬度的電壓脈沖。設計和測試工程師能夠在不到一分鍾的時間内執行雙脈沖測試，與使用 PC 軟件或微控制器在不同配置下執行測試相比，可節省數小時的時間。

此外，該應用程序還讓用戶能夠指定所關注的脈沖區域，例如第一脈沖、第二脈沖和多個脈沖。此輸入用于驗證和分析示波器上采集的波形并執行 WBG 測量。

有關詳細信息，請參閱關于 AFG31000 的應用指南。

用戶可以在 WBG-DPT 應用程序中配置 AFG 31000 系列，以生成具有所需幅度和脈沖寬度的雙脈沖信号。應當向功率器件的栅極驅動器提供 AFG 輸出激勵，以測量器件的開關、定時、電容和反向恢複參數。

電源

根據被測設備的要求，必須選擇正确的電源為被測設備供電。設計人員可以使用直流電源或源測量單元 (SMU)。SMU 是一款可精确地提供電壓或電流并同時測量電壓和/或電流的儀器。它與典型的直流電源不同，能夠提供更高的速度和精度、更寬的工作範圍和更佳的分辨率，并且内置掃描功能。

以下是可用于雙脈沖測試的泰克電源的一些推薦選項。

• 高壓電源：
  • 2657 A 高壓源表單元 (SMU)
  • 2260B-800-2，可編程直流電源

• 栅極驅動電路的電源：
  • 2230 或 2280S 系列直流電源

探測和附件

當工程師考慮将設計從傳統矽器件切換到 WBG 器件時，會出現以下一些問題：

• 我的測試設備能否準确地測量 SiC 器件所展現出的快速開關動态？
• 我如何準确地優化栅極驅動性能和死區時間？
• 共模瞬态會影響測量的準确性嗎？
• 觀察到的振蕩是真實的還是探頭響應的結果？

進行栅極電壓測量的傳統方法是使用帶有 MMCX 連接器的标準差分探頭。這對于高側的栅極電壓測量非常重要。測量 SiC 功率器件的栅極電壓具有挑戰性，因為它是一個以相對于示波器接地具有較高直流偏移和較高 dv/dt 的節點為參考的低電壓信号 (~20 Vpp)。

泰克隔離探頭在精确執行這些浮栅測量方面發揮着關鍵作用。該探頭有助于發現非隔離探頭不能發現的快速和浮動信号。IsoVu™ 探頭技(jì )術使用光學隔離功能幾乎消除了共模幹擾。這可在基準電壓以 100 V/ns 或更快速度回擺 ±60 kV 時提供精确的差分測量。借助 IsoVu 第 2 代設計，設計師能夠以五分之一的大小擁有 IsoVu 技(jì )術的全部優勢。

這些探頭還提供多用途 MMCX 連接器以及無與倫比的帶寬、動态範圍和共模抑制組合，以滿足所有 DPT 測試需求。

當工業标準 MMCX 連接器插入到測試點附近的位置時，IsoVu 測量系統可實現優質性能。這些連接器提供優異的信号保真度，建議用于需要獲取精确且可重複的結果的場合。在低側，使用帶“方形引腳到 MMC”适配器（用于 Vgs 探測）的 TPP，而在高側，使用帶 MMCX 附件的 TIVP。

電流探頭

• WBG 設置中需要電流探頭以準确地進行 Id 測量。泰克提供一系列電流探頭供用戶選擇。
• TCP0030A 是一款簡便易用的高性能交流/直流探頭，專為與示波器配合使用而設計，能夠直接連接到帶有 TekVPI™ 探頭接口的示波器。該交流/直流測量探頭提供超過 120 MHz 的帶寬，并可選擇 5A 和 30A 測量量程。它還提供卓越的低電流測量能力和最低 1 mA 的電流精度，這對滿足極具挑戰性的電流測量需求至關重要。
• 對于更高的電流需求，建議使用 TCP0150 探頭進行測試。除了 TCP 系列探頭外，泰克還提供 TRCP 系列 Rogowski 電流探頭，這些探頭配備 BNC 連接器，可與任何支持 BNC 接口的儀器配合使用。Rogowski 探頭可以很容易連接大的連接點（如彙流條），或連接 MOSFET 或 IGBT 上的小型 IC 腿。

下面是低側 DPT 和高側二極管反向恢複設置的推薦探測詳情：

• 低側探測
  • Ch1：Vds - TPP 或 THDP 系列電壓探頭
  • Ch2：Vgs - TPP 系列，帶 MMCX 适配器尖端
  • Ch3：Id - TCP 系列電流探頭
• 高側探測
  • Ch4：Irr - TCP - 系列電流探頭
  • Ch5：Vds - THDP 系列電壓探頭

下面是低側和高側 DPT 的推薦探測詳情：

• 低側探測
  • Ch1：Vds - TPP 或 THDP 系列電壓探頭
  • Ch2：Vgs - TPP 系列，帶 MMCX 适配器尖端
  • Ch3：Id - TCP 系列電流探頭
• 高側探測
  • Ch4：Vgs - TIVP 隔離探頭，帶 MMCX 适配器尖端
  • Ch5：Vds - THDP 系列電壓探頭

測量

WBG-DPT 選項提供的測量可用于測試 MOSFET、IGBT 等功率器件，如下圖所示。

電源預設

預設設置非常适用于設置示波器以獲得最佳垂直标度、水平時基、采樣率、觸發源和電平以及指定 Vds 和 Vgs 電平的脈沖數。

自動電平功能按照 JEDEC/IEC 标準指示脈沖區域的開始和停止電平。

默認情況下，脈沖區域按照标準進行定義。例如，DPT 中的 Eon 在第二個脈沖上測量，Eoff 在第一個脈沖上測量。但是，您可以根據自定義要求配置脈沖。您也可以選擇多脈沖配置來測試兩個以上的脈沖。這可根據設計提供更大的靈活性。

通常，設計人員在不同的漏電流水平下使用多個脈沖進行測試，而不是進行雙脈沖測試。當連續多次開關器件時，會對功率器件造成壓力，然後檢查開關可靠性。

在此操作過程中，關鍵是要測量多個邊沿的開關切換參數。作為測量配置的一部分，支持多個脈沖。

由于實際的 WBG 波形本質上是非理想的且有噪聲的，用戶可以通過指定自定義的開始和停止電平（以百分比為單位）來定義來源。這有助于簡化調試過程，尤其是在 Vds 和 Id 有噪聲并包含振蕩時。

WBG 相差校正

當功率器件為 MOSFET 或 IGBT 時，WBG 相差校正功能分别計算漏極-源極電壓 (Vds) 和集電極-發射極電壓 (Vce) 或者漏極電流 (Id) 和集電極電流 (Ic) 之間的相差。然後，相差值将應用到示波器上配置 Vds 或 Vce 信号的源。

WBG 相差校正與傳統的基于示波器的相差校正操作不同。通常，在測試裝置上開始任何測量之前，先計算探頭之間的相差。在 WBG-DPT 中，測量系統的相差作為采集後操作執行。

泰克執行 WBG 相差校正的方法不需要對器件進行任何連接修改。相差校正方法基于采集的 Id、Vgs 和電路參數（探頭阻抗、有效電感）對 Vds 進行建模。創建數學建模的 Vds，并将其顯示為 Math。将采集的 Vds 信号和建模的 Vds 重疊以計算相差，并将該相差應用于采集的 Vds 信号。與傳統方法相比，這種相差校正過程更簡單。

開關參數分析

Eon

MOSFET 的導通電量是指在導通條件下或指定電平期間，從 Id 的 10% 到 Vds 的 10% 計算的功率波形的積分。

IGBT 的導通電量是指在導通條件下或指定電平期間，從 Vge 的 10% 到 Vce 的 2% 計算的功率波形的積分。

Eoff

MOSFET 的關斷電量是指在關斷條件下或指定電平期間，在 Vds 的 10% 與 Id 的 10% 之間計算的功率波形的積分。

IGBT 的關斷電量是指在關斷條件下或指定電平期間，從 Vge 的 90% 到 Ic 的 2% 計算的功率波形的積分。

開關定時分析

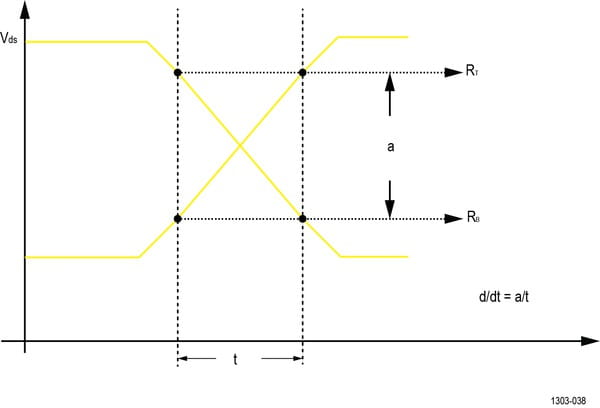

d/dt

開關 d/dt 用于在以下條件下測量電壓或電流的變化速率（轉換速率）：從基準參考電平上升到最高參考電平，或者從最高參考電平下降到基準參考電平。

反向恢複分析

Qrr

反向恢複電荷 (Qrr) 是當功率器件從指定的正向電流條件切換到具有正向偏置栅極條件的指定反向電壓條件時，在單個集電極電流或漏極電流脈沖的指定積分時間期間從功率器件恢複的總電荷。

恢複的電荷測量值為：

其中：

t₀ 是指電流通過零點時的時刻。

t_i 是指定的積分時間，最好是當電流達到 Irr 的 2% 時。

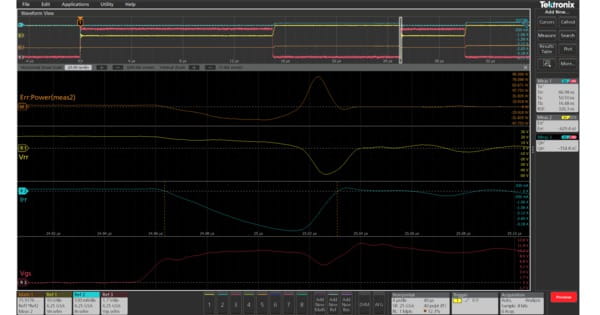

Err

反向恢複耗損 (Qrr) 是當功率器件從指定的正向電流條件切換到具有正向偏置栅極條件的指定反向電壓條件時，在單個集電極電流或漏極電流脈沖的指定積分時間期間功率器件内耗散的電量。

開關電量是在積分時間 t_i 期間器件電壓和電流的乘積積分的結果。

電容分析

Qoss

WBG-DPT 應用程序的 Qoss 測量是在每個開關周期中必須提供給功率器件的寄生輸出電容的電荷。這表示輸出電荷。輸出電荷的精确測量至關重要，因為它直接影響 WBG 器件的開關速度以及 SiC MOSFET 主體二極管在導通期間的電容特性。

其中：

t1 是指電流通過零點時的時刻。

t2 是指定的時間間隔，最好是在 Vds 達到峰值電壓的 90% 時。
