EMC/EMI 測試是電子設備設計和制造過程中的關鍵步驟之一。各監管機構，包括 FDA、FCC 和 ISO 在内，都對電子設備的輻射設定了特定限制。此類電磁兼容性 (EMC) 法規通過确保設備不會幹擾其他設備的正常運行， 并且不會因其他設備的輻射幹擾而無法正常工作， 為使用電氣和電子設備的任何人提供了更高的可靠性和安全性。未能通過 EMC 合規測試可能導緻罰款和産品召回。

因此，在進行 EMC 測試之前， 購買能夠識别潛在 EMC/EMI 問題的工具将是一項明智的投資。

盡管 EMI 和 EMC 非常相似，但它們之間仍存在一些細微差别。

與專家交談

什麽是 EMI？

電磁幹擾 (EMI) 有時也稱為射頻幹擾 (RFI)，是指電磁能量幹擾了電子設備的運行。 EMI 的來源可能是人為的，如開關式電源、個人電腦等其他電氣設備， 也可能是自然産生的，如雷暴、太陽輻射，甚至宇宙噪音。

{\f3 電磁幹擾}{\f2 (EMI)}

什麽是 EMC？

電磁兼容性 (EMC) 是指設備有能力在有其他電氣設備或電磁幹擾源的環境中按預期運行而不影響其他設備。當設備對電磁環境的影響不會大到對其他設備和系統造成負面影響時，該設備即符合EMC标準。

電磁兼容性 (EMC) 圖表

什麽是 EMI 和 EMC 測試？

為确保符合 EMI 和 EMC 國内和國際規則，許多公司都會聘請專業測試機構提供服務。這些測試費用高昂（即使産品不合格），所以一些公司也會在内部進行 EMC 預合規測試。如果有足夠先進的實驗室，公司也可以在内部進行 EMC 合規測試。

EMC/EMI 測試裝置

EMC/EMI 測試通常分為兩大類：抗擾度測試和雜散測試。

EMC 測試的類型

當電子産品提交給 EMC 測試實驗室後，這些實驗室會進行多種類型的 EMC 測試。一般來說，EMC 測試分為兩類：抗擾度測試和發射測試。

抗擾度測試

抗擾度測試是向被測器件（也稱為被測設備）發射射頻能量的過程，以确定被測器件/被測設備在這種環境下是否能正常工作。

發射測試

發射測試是測量被測器件/被測設備的射頻發射（輻射和傳導）的過程，以确定其發射水平是否超過相應标準規定的限值。發射測試包括輻射發射和傳導發射測試。

輻射發射

輻射發射是指電子設備有意或無意釋放的電磁能量。輻射測試是為了确保被測器件或設備發出的能量不超過相應的限值。

EMC/EMI 輻射發射測試

傳導發射

傳導發射是指從設備到電源線的電磁能量耦合。與輻射發射一樣，電子設備的傳導發射也受到不同監管機構的管制，因此要進行測試以确保設備發射的能量不超過相應的限值。

EMC/EMI 傳導發射測試

EMI/EMC 測試應用和标準

EMI/EMC 測試是産品開發流程的一部分，在大多數市場屬于強制性要求。盡管所有電子設備都必須接受 EMC 測試， 但以下是一些最常見的 EMC 測試應用場景，以及器件和設備需要滿足的标準。

細分市場 設備類型 标準
IEC/CISPR CENELEC/EN FCC MIL-STD DEF-STAN
ISM MEDICAL 工業、科學和醫療設備 CISPR 11 EN 55011 CFR Title 47 Part 18
醫療電氣設備 EN 60601-1-2
汽車 車輛、船舶和内燃機 CISPR 12 EN 55012 CFR Title 47 Part 15(*)
車載器件和模塊 CISPR 25 EN 55025
多媒體 聲音和電視廣播接收機 CISPR 13 EN 55013 CFR Title 47 Part 15
信息技(jì )術和電信設備 (ITE) CISPR 22（由 EN55032 取代） EN 55022（由 EN55032 取代）
專業音頻/視頻/多媒體設備 CISPR 32（取代 CISPR 13 和 22） EN 55032
電氣設備 電氣設備、家用電器和工具 CISPR 14-1 EN 55014-1 CFR Title 47 Part 15
照明設備 熒光燈和燈具 CISPR 15 EN 55015 CFR Title 47 Part 15
軍事 軍事裝備和系統       MIL-STD-461G DEF-STAN 59-411

解秘 EMI/EMC 測試設置

emi-emc_app-wedge1

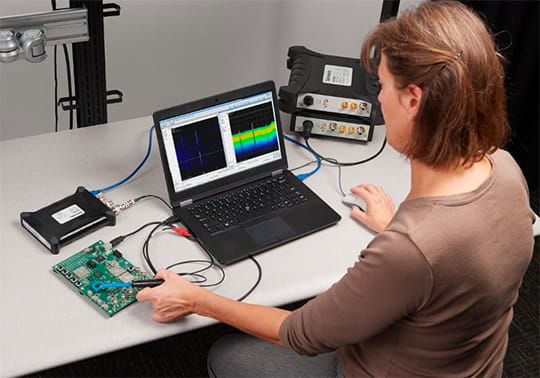

泰克 RSA500 USB 頻譜分析儀典型的輻射測試設置。

EMI/EMC 預一緻性測試并不一定會困難重重或費時費力。 根據客戶反饋，泰克開發了易于使用且功能強大的下一代軟件，提供針對輻射測量和傳導測量的預一緻性測試。

設置 EMI/EMC 預一緻性測試從 SignalVu-PC 開始。此最新版本的 SignalVu-PC 現已附帶名為 EMCVu 的附加選件。EMCVu 帶有易于使用的設置向導、各種内置的标準和附件設置以及按鈕選擇功能。無論您是要設置露天測試場地 (OATS)，還是在實驗室中進行測試，EMCVu 都可以簡化您在測量中捕獲和去除環境噪聲的過程，從而提高預一緻性測試的準确性，而無需使用消聲室。

要詳細了解如何使用 EMCVu 與實時頻譜分析儀及附件執行輻射和傳導發射預合規測試，請從此處下載應用指南。

如果您有興趣免費試用 EMCVu 30 天，請單擊以下按鈕。

下載 30 天試用版

EMC 測試實驗室

在生産設備之前，通常會在場外進行 EMC 測試。露天測試場 (OATS) 是大多數測試标準使用的參考場。 它們尤其适用于大型設備系統的發射測試。 不過，物理原型的射頻測試通常在室内的專用電波暗室中進行。電波暗室、混響室和千兆赫橫電磁波室（GTEM 室）都屬于此類。

EMC 合規測試實驗室

EMC 測試流程和平均通過率

在不考慮預合規測試的情況下，約 50% 的産品首次就能通過 EMC 合規測試，因此了解設備的測試流程和标準有助于提升成功幾率。

  1. 了解标準

    在不同的 EMC 标準中，測試流程以及輻射和傳導發射的限值各不相同。這些标準因國家/地區和被測設備的類型而異。測試的第一步是确定您的産品适用于哪些标準，并研究對應标準的測試流程和限值。

  2. 執行預合規 EMC 測試

    EMC 合規測試可能需要長達兩周才能完成 — 這還不包括将産品送入測試隊列所需的時間，而且每次提交測試的成本可能高達 20,000 美元。EMC 合規測試失敗可能導緻昂貴的重新設計和産品上市延遲。而且，由于近 50% 的産品在首次 EMC 合規測試前沒有考慮預合規測試，因此您很可能需要重複前往測試機構，從而使成本成倍增加。

  3. 查找 EMC 測試實驗室

    産品以足夠的優勢通過預合規測試後，需要由 EMC 測試實驗室進行正式認證。有資質的實驗室是進行 EMC 測試的上佳選擇，我們建議您選擇有資質的實驗室，盡管這并非必要條件，但可确保您的設備順利上市。不過，某些情況下需要獲得 FCC 認證實驗室的認證，包括那些需要經過認證授權流程的設備。

如何通過 EMC 兼容性測試

EMC 預合規測試是一種确保産品首次通過 EMC 測試的快速經濟方法。在早期開發階段，專為 EMC 而設計的技(jì )術與診斷方法相結合，可制造出不易受到外部和内部幹擾的産品。在開發周期的後期，預合規測試可用于發現合規問題，并提高首次成功通過全面的 EMC 合規測試的概率。

EMC 預合規測試的其他好處還包括：

  1. 及早發現錯誤，解決潛在問題
  2. 降低測試和設計成本
  3. 項目更加敏捷
  4. 降低失敗風險，确保合規
  5. 解決設計和工程過度和不足的問題

為了更好地對比泰克預合規測試裝置與 EMC 測試實驗室，請觀看本視頻短片。

設置 EMC 預合規測試實驗室

在選擇測試場時，農村地區、會議室和地下室都是不錯的選擇，因為它們可以最大限度地減少可能削弱被測設備發射能量的外部信号。 若想提高測試準确度，還需注意找到一個良好的地平面，并減少測試區域周圍反射體的數量。

EMI/EMC 測試産品

EMI 和 EMC 測試産品

EMC 預合規測試的目的是在可接受範圍内模拟合規測試的設置， 以發現潛在問題，并在昂貴的合規測試之前降低失敗風險。EMC 預合規測試通常需要：

EMC 測試資源中心

應用

EMC/EMI 預合規測試裝置附件

EMI/EMC 預合規測試解決方案

深入了解泰克的 EMC/EMI 預合規解決方案，學習如何構建預合規測試裝置，并獲取實用的故障排除提示。

博客

經濟高效的 EMC 預合規測試裝置，可幫助您降低對于成本高昂的合規測試設施的依賴。

EMI/EMC 預合規測試的經濟效益

了解 EMC 測試的成本估算，以及在建立内部預合規測試解決方案後所能節約的成本。

案例研究

Eggtronic 的案例研究展示了他們如何利用泰克的實時頻譜分析儀确保其産品遵循 EMC/EMI 測試标準

利用 Detectus 掃描系統和泰克實時頻譜分析儀，進行快速的 3D EMC/EMI 掃描

下載這份客戶案例研究，了解快速成長的初創公司 Eggtronic 如何利用泰克實時頻譜分析儀，快速完成掃描流程，确保其産品符合 EMC/EMI 标準。

應用指南

使用泰克 EMCVu 解決 EMC/EMI 測試問題

使用泰克 EMCVu 解決 EMC/EMI 問題

下載本應用指南，了解如何在最大限度降低重新設計成本的情況下，盡早解決常見的設計缺陷。
