串行觸發和分析

3 系列 MDO、4/5/6 系列 MSO 應用産品技(jì )術資料

下載産品技(jì )術資料
更多信息

在線閱讀：

Serial Triggering and Analysis ZH CN 61C 61101 16
3 系列 MDO、4/5/6 系列 MSO 應用産品技(jì )術資料

在串行總線上，單個信号中通常包括地址信息、控制信息、數據信息和時鍾信息。這可導緻很難隔離所關注的事件。選配串行應用把示波器變成強大的串行總線調試工具，自動解碼和分析 I2C、SPI、eSPI、CAN、CAN FD、LIN、FlexRay、100BASE-T1、SENT、RS-232/422/485、UART、USB 2.0（LS、FS、HS）、以太網、I3C、SPMI、Spacewire、8b10b、NFC、NRZ、MIL-STD-1553、ARINC 429、I2S、LJ、RJ、PSI5、CPHY、CXPI、DPHY、SMBus、1-WIRE、EtherCAT 和 TDM。

主要特點

  • 自動串行解碼和分析選項，用于 I2C、SPI、eSPI、I3C 1、CAN、CAN FD、LIN、FlexRay、SENT1、RS-232/422/485、UART、USB 2.0、以太網1、SPMI1、MIL-STD-1553、ARINC 429、I2S、LJ、RJ、PSI5、DPHY、CXPI、CPHY、SMBus、1-WIRE、therCAT 和 TDM

  • 由串行總線的所有關鍵要素觸發，如地址、數據等等。
  • 解碼每條消息的所有關鍵要素。不用再數 1 和 0！
  • 搜索長采集數據，使用用戶自定義标準，查找具體消息
  • 事件表以帶時間标記的表格格式顯示解碼的串行總線活動，迅速彙總系統活動

串行觸發和分析應用

串行應用程序支持針對 I2C、SPI、CAN、CAN FD、LIN、FlexRay、100BASE-T1、SENT、RS-232/422/485、UART、USB 2.0（LS、FS、HS）、以太網、I3C、SPMI、Spacewire、8b10b、NRZ、MIL-STD-1553、ARINC 429、I2S、LJ、RJ、PSI5、SMBus、EtherCAT 和 TDM 總線的自動觸發和解碼，可以更簡便地查找、分析和調試所關注的事件。

串行觸發

由包内容觸發，比如包頭、特定地址、特定數據内容、唯一标識符等，支持各種流行的串行接口觸發，比如 I2C、SPI、CAN、CAN FD、LIN、FlexRay、SENT、RS-232/422/485、UART、USB 2.0、以太網、I3C、SPMI、MIL-STD-1553、ARINC 429、I2S、LJ、RJ、PSI5 和 TDM。

總線顯示

總線顯示畫面提供了構成總線的各個信号(時鍾、數據、碼片啓用等) 更高級的綜合視圖，可以簡便地識别包頭和包尾，識别地址、數據、錯誤等子包成分。

總線解碼

是否受困于不得不目視檢查波形以計算時鍾、确定每個位是 1 還是 0、将多個位組合成字節和确定十六進制值？

讓裝有串行應用的示波器為您做這些事！在設置總線後，示波器解碼總線上的每個包，在總線波形中用十六進制、二進制、ASCII 或十進制(僅某些總線)顯示這些值。

結果表

除了看到總線波形本身解碼後的數據包數據外，您可以在表格視圖中查看捕獲的所有數據包，其在很大程度上類似于軟件列表。數據包帶有時間标記，針對每個組成（地址、數據等）按欄順序列出。

Wave Inspector® 搜索

串行觸發非常适合隔離所關注的事件，但一旦捕獲事件并需要分析其相關數據，該怎麽做呢？

過去，用戶需要手動翻閱波形，計數并轉換位，尋找導緻事件發生的原因。在串行應用中，可以讓示波器自動搜索采集的數據，查找用戶自定義指标，包括串行包内容。事件的每次發生都用搜索标記突出顯示。隻需按下示波器前面闆或“搜索”标志上的 ← 和 → 箭頭按鈕，便可以在各标記之間快速移動。3 系列 MDO 使用搜索标志中的箭頭進行導航。

I2C 的特點

總線設置選項
特點說明

I2C 源

（時鍾和數據）

模拟通道

數字通道

有效的數學通道 1

有效的基準通道1

阈值每通道阈值
推薦探頭單端
地址中包含 R/W是或否
提供的地址/數據格式

十六進制

二進制

顯示模式
特點說明
總線僅總線
總線和波形同時顯示總線波形和數字波形
結果表表格視圖中解碼後的包數據
總線觸發和搜索選項
特點說明
觸發和/或搜索條件

開始

重複開始

停止

丢失确認

地址（7 或 10 位）

數據（1-5 字節）

地址與數據

總線解碼
特點說明
最大時鍾/數據速率最高 10 Mb/s (自動選擇)
解碼顯示

包頭（綠色條）

地址（黃色括号）

數據（青色包）

缺少确認（紅色框中的 ! 符号）

停止（紅色條）

Serial Triggering and Analysis ZH CN 61C 61101 16

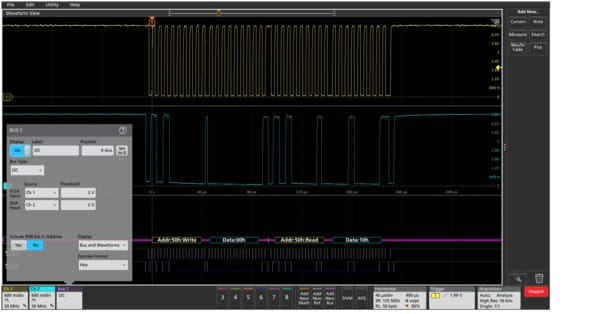

彩色标識的 I2C 總線顯示，采用十六進制顯示格式。
Serial Triggering and Analysis ZH CN 61C 61101 16

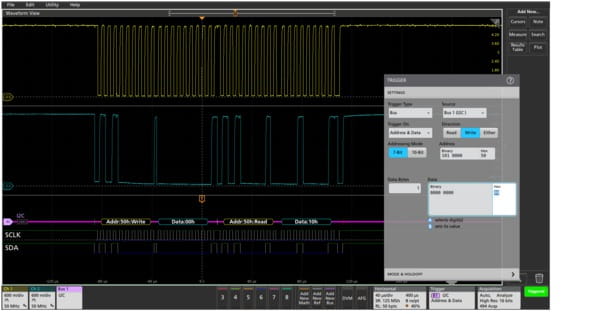

由 I2C 總線上的特定地址值觸發。

SPI 特性

總線設置選項
特點說明
SPI 源

（時鍾、數據和從站選擇）

模拟通道

數字通道

有效的數學通道1

有效的基準通道1

阈值每通道阈值
推薦探頭單端
解碼配置：

成幀

時鍾

從站選擇

數據

字大小

位順序

從站選擇（3 線 SPI），空閑時間（2 線 SPI）

上升沿或下降沿

高有效或低有效

高有效或低有效

4 - 32 位

最有效(MS)優先，最無效(LS)優先

可用格式

十六進制

二進制

顯示模式
特點說明
總線僅總線
總線和波形同時顯示總線波形和數字波形
結果表表格視圖中解碼後的包數據
總線觸發和搜索選項
特點說明
觸發和/或搜索條件

SS 有效（3 線 SPI）

幀頭（2 線 SPI）

數據（1-16 字節）

總線解碼
特點說明
最大時鍾/數據速率最高 10 Mb/s (自動選擇)
解碼顯示

包頭（綠色條）

數據（青色包）

停止（紅色條）

Serial Triggering and Analysis ZH CN 61C 61101 16
SPI 總線是使用數字通道捕獲的，顯示了碼型的 SPI 總線解碼的二進制顯示模式。
Serial Triggering and Analysis ZH CN 61C 61101 16

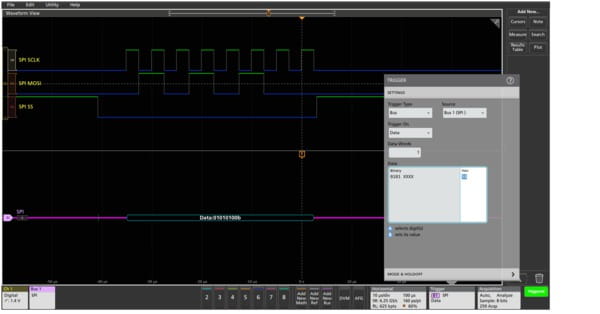

觸發 SPI 總線上的特定數據值。

I3C 的特點1（版本 1.0）

總線設置選項
特點說明

I3C 源

（時鍾和數據）

模拟通道

數字通道

有效的數學通道

有效的基準通道

阈值

每通道阈值

速度

高速 (480 Mb/s)

全速 (12 Mb/s)

低速 (1.5 Mb/s)

推薦探頭

單端

可用格式

十六進制

二進制

混合十六進制

顯示模式
特點說明

總線

僅總線

總線和波形

同時顯示總線波形和數字波形

結果表

表格視圖中解碼後的包數據

總線搜索選項
特點說明

搜索條件

開始

重複開始

地址

數據

I3C SDR 直接消息

I3C SDR 廣播消息

I3C DDR 消息

錯誤

Hot-Join

直接消息結束

停止

HDR 重新啓動

HDR 退出

總線解碼
特點說明
最大時鍾/數據速率最高 12.5 Mb/s（自動選擇）
解碼顯示

包頭（綠色條）

地址（黃色括号）

命令 (青色包)

數據（青色包）

奇偶性（紫色包）

停止（紅色條）

Serial Triggering and Analysis ZH CN 61C 61101 16

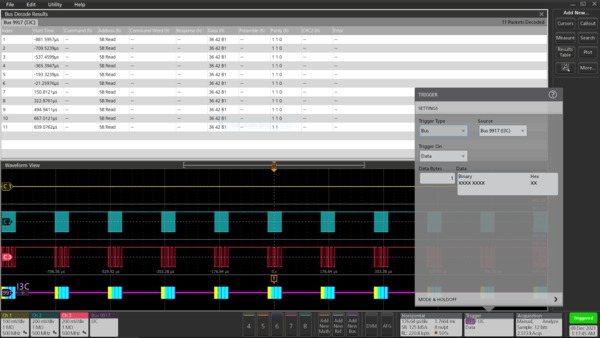

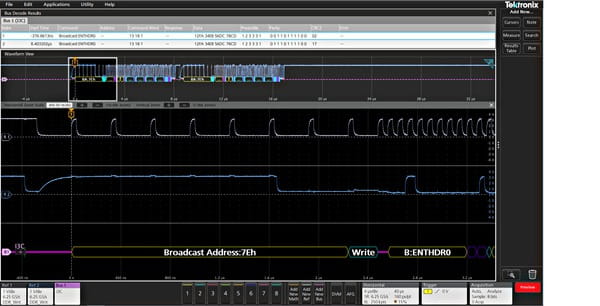

協議解碼結果表為 I3C 總線上捕獲的所有包提供了一個帶時間标記的表格視圖。
Serial Triggering and Analysis ZH CN 61C 61101 16

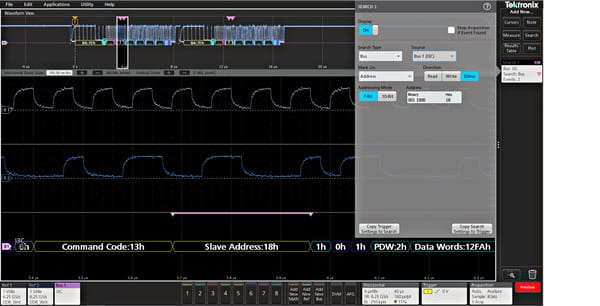

搜索 I3C 總線上特定數據模式，自動搜索 Sync。

I3C（觸發器）的特點

特點說明
I3C 源
  • 選擇要激活觸發的 I3C 總線。
  • 觸發位置 選擇要觸發的信息類型。
觸發位置
  • 開始
  • 重複開始
  • 地址
  • 數據
  • I3C SDR 直連
  • I3C SDR 廣播
  • 熱加入
  • 錯誤
  • HDR 退出
  • HRD 重新啓動
  • 停止
Serial Triggering and Analysis ZH CN 61C 61101 16
由 I3C 總線上的特定 7 位讀取地址觸發。

RS-232、RS-422、RS-485、UART 特點

總線設置選項
特點說明
源、RS-232、UART

模拟通道

數字通道

有效的數學通道1

有效的基準通道1

來源、RS-422、RS-485

模拟通道

有效的數學通道1

有效的基準通道1

極性

正常 (RS-232)

反相（UART、RS-422、RS-485）

奇偶性

無

奇

偶

推薦探頭，RS-232、UART單端
推薦探頭，RS-422、RS-485差分
位數7 – 9
可用格式

十六進制

二進制

ASCII

數據包視圖

顯示模式
特點說明
總線僅總線
總線和波形同時顯示總線波形和數字波形
結果表表格視圖中解碼後的包數據
總線觸發和搜索選項
特點說明
觸發和/或搜索條件

開始

包尾

數據（1-10 字節）

奇偶校驗錯誤

總線解碼
特點說明
最大時鍾/數據速率最高 15 Mb/s

對于 3 系列 MDO：最高 10 Mb/s

位速率選擇300 b/s

1,200 b/s

2,400 b/s

9,600 b/s

19,200 b/s

38,400 b/s

115,200 b/s

921,600 b/s

自定義（全部，除 3 系列 MDO 外）：50 b/s - 15 Mb/s

自定義（3 系列 MDO）：50 b/s - 10 Mb/s

解碼顯示

開始（綠色包）

數據（青色包）

奇偶性（紫色包）

奇偶性錯誤（紅色包）

Serial Triggering and Analysis ZH CN 61C 61101 16

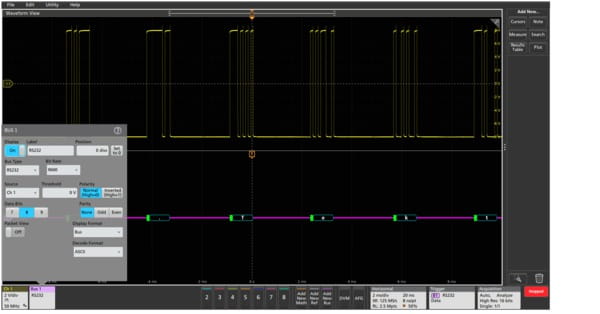

RS-232 總線設置和 ASCII 顯示畫面，顯示源信号指配、數字阈值和極性。
Serial Triggering and Analysis ZH CN 61C 61101 16
RS-232 總線以 Packet View 格式顯示，Wave Inspector 搜索功能自動搜索數據串 "Tek"。

CAN 特點（版本 2.0）

總線設置選項
特點說明
CAN_H、CAN_L、Rx 或 Tx 源（單端探測）

模拟通道

數字通道

有效的數學通道1

有效的基準通道1

差分源

(差分探頭)

模拟通道

有效的數學通道1

有效的基準通道1

阈值每通道阈值
推薦探頭：

CAN_H、CAN_L、Rx、Tx

差分

單端

差分

位速率選擇：

預先定義的速率列表

自定義

10 kb/s - 1 Mb/s

全部，除 3 系列 MDO 外：1 kb/s - 1 Mb/s

3 系列 MDO：10 kb/s - 1 Mb/s

采樣點

全部，除 3 系列 MDO 外：單位間隔位周期的 0% - 100%

3 系列 MDO：單位間隔位周期的 5% - 95%

可用格式

混合十六進制

十六進制

二進制

符号化 (.dbc)1

顯示模式
特點說明

總線

僅總線

總線和波形

同時顯示總線波形和數字波形

結果表

表格視圖中解碼後的包數據

總線觸發和搜索選項
特點說明

觸發和/或搜索條件

幀頭

幀類型（數據、遠程、錯誤、過載）

标識符（标準或擴展）

數據（字節數 1-8，在 =、≠、<、≤、>、≥ 時觸發或搜索）

标識符和數據

EOF

丢失确認

位填充錯誤

符号總線搜索選項
特點說明

消息

由 .dbc 文件定義1

消息與信号

由 .dbc 文件定義1

總線解碼
特點說明
最大時鍾/數據速率最高 1 Mb/s（自動選擇）
解碼顯示

幀頭（綠色條）

标識符（黃色包）

數據長度控制（紫色包）

數據（青色包）

CRC（紫色包）

幀尾（紅色條）

錯誤（紅色包）

Serial Triggering and Analysis ZH CN 61C 61101 16

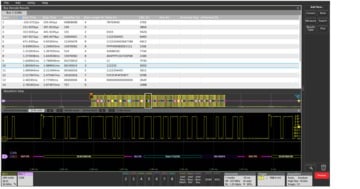

協議解碼結果表提供了 CAN 總線上捕獲的所有包的時間标記表格圖。
Serial Triggering and Analysis ZH CN 61C 61101 16

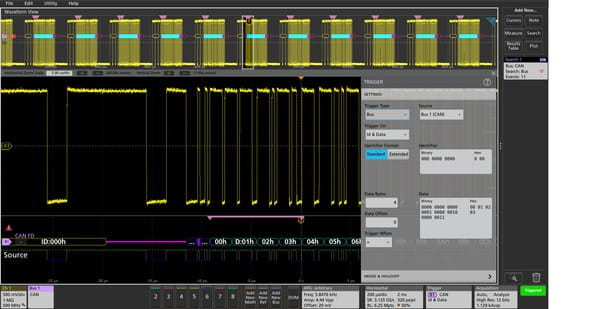

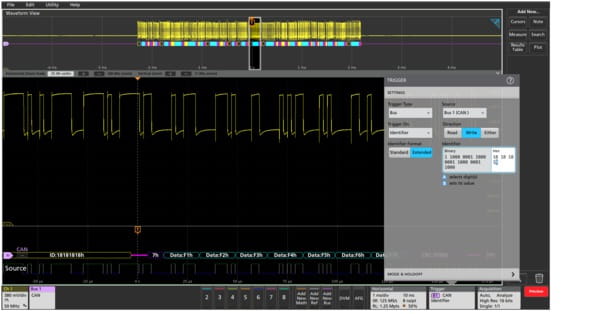

觸發 CAN 總線上特定的擴展标識符值。

CAN FD (ISO 和非 ISO) 特點

總線設置選項
特點說明
CAN_H、CAN_L、Rx 或 Tx 源

(單端探頭)

模拟通道

數字通道

有效的數學通道 1

有效的基準通道1

差分源

(差分探頭)

模拟通道

有效的數學通道1

有效的基準通道1

阈值每通道阈值
推薦探頭：

CAN_H、CAN_L、Rx 或 Tx

差分		單端

差分

版本ISO

非 ISO

SD 位速率選擇：

預先定義的速率列表

自定義

10 kb/s - 1 Mb/s

全部，除 3 系列 MDO 外：50 kb/s - 10 Mb/s

3 系列 MDO：10 kb/s - 1 Mb/s

FD 位速率選擇：

預先定義的速率列表

自定義

全部，除 3 系列 MDO 外：1 Mb/s - 16 Mb/s

3 系列 MDO：1 Mb/s - 7 Mb/s

全部，除 3 系列 MDO 外：500 kb/s - 16 Mb/s

3 系列 MDO：500 kb/s - 7 Mb/s

采樣點

全部，除 3 系列 MDO 外：單位間隔位周期的 55% - 95%

3 系列 MDO：單位間隔位周期的 15% - 95%

可用格式

混合十六進制

十六進制

二進制

符号化 (.dbc)1

顯示模式
特點說明
總線僅總線
總線和波形同時顯示總線波形和數字波形
結果表表格視圖中解碼後的包數據
總線觸發和搜索選項
特點說明

觸發和/或搜索條件

幀頭

幀類型（數據、遠程、錯誤、過載）

FD 位 (位速率開關位、錯誤狀态指示符位)

标識符（标準或擴展）

數據（1-8 字節，在 =、≠、<、≤、>、≥ 時觸發或搜索）

标識符和數據

幀結尾

錯誤（未确認、位填充錯誤、FD 外形錯誤、任意錯誤）

符号總線搜索選項
特點說明
消息由 .dbc 文件定義1
消息與信号由 .dbc 文件定義1
總線解碼
特點說明
解碼顯示幀頭（綠色條）

标識符（黃色包）

數據長度控制（紫色包）

數據（青色包）

CRC（紫色包）

幀尾（紅色條）

錯誤（紅色包）

Serial Triggering and Analysis ZH CN 61C 61101 16

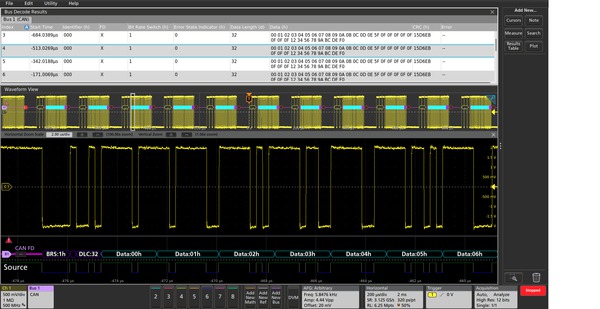

協議解碼結果表為捕獲的所有 CAN FD 包括提供了帶有時間标記的表格視圖。
Serial Triggering and Analysis ZH CN 61C 61101 16
觸發 CAN FD 總線上特定命令碼型，自動搜索相同的碼型。

LIN 特點（版本 2.0）

總線設置選項
特點說明
LIN 源

模拟通道

數字通道

有效的數學通道1

有效的基準通道1

阈值每通道阈值
推薦探頭單端
極性

正常

反相

位速率選擇：

預先定義的速率列表

自定義

1.2 kb/s - 19.2 kb/s

全部，除 3 系列 MDO 外：1 kb/s - 100 kb/s

3 系列 MDO：800 b/s - 100 kb/s

采樣點

全部，除 3 系列 MDO 外：單位間隔位周期的 0% - 100%

3 系列 MDO：單位間隔位周期的 10% - 90%

LIN 标準

V 1.x

V 2.x

兩者

包括奇偶位與 ID

是

否

可用格式

十六進制

二進制

混合

顯示模式
特點說明
總線僅總線
總線和波形同時顯示總線波形和數字波形
結果表表格視圖中解碼後的包數據
總線觸發和搜索選項
特點說明
觸發和/或搜索條件

同步

标識符

數據（字節數 1-8，在 =、≠、<、≤、>、≥、落在範圍内，落在範圍外時觸發或搜索）

ID 和數據

喚醒幀

睡眠幀

錯誤（同步、ID 奇偶性、校驗和）

總線解碼
特點說明
最大時鍾/數據速率最高 100 kb/s，根據 LIN 定義，最高可達 20 kb/s（用于總線自動解碼）
解碼顯示

幀頭（綠色條）

同步

标識符（黃色包）

數據（青色包）

CRC（紫色包）

錯誤（紅色包）

Serial Triggering and Analysis ZH CN 61C 61101 16

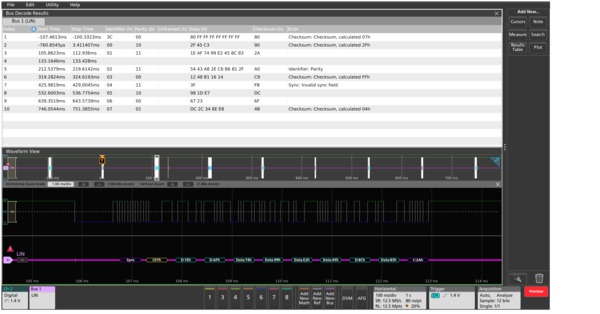

協議解碼結果表為捕獲的所有 LIN 包括提供了帶有時間标記的表格視圖。
Serial Triggering and Analysis ZH CN 61C 61101 16

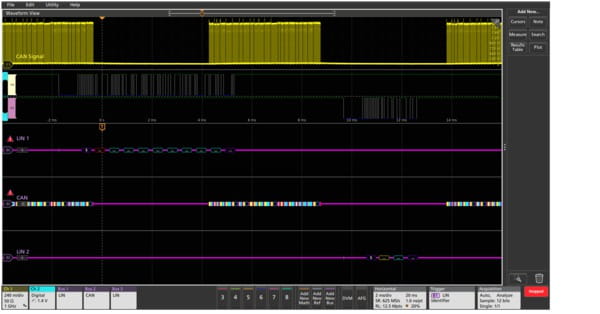

顯示多條 LIN 和 CAN 總線，顯示總線之間的時序。

FlexRay 特點（版本 2.0）

總線設置選項
特點說明
差分探測源 (Bdiff)模拟通道

有效的數學通道1

有效的基準通道1

單端探測源 (BP, BM)

模拟通道

數字通道

有效的數學通道1

有效的基準通道1

單端探測源 (Tx, Rx)

模拟通道

數字通道

有效的數學通道1

有效的基準通道1

阈值：

Bdiff

BP、BM（模拟通道）

BP、BM（數字通道）

Tx、Rx

高阈值和低阈值

高阈值和低阈值

單一阈值

單一阈值

推薦探頭：

Bdiff、BP、BM

Tx、Rx

差分

單端

通道類型

A

B

位速率選擇：

預先定義的速率列表

自定義

2.5 Mb/s、5 Mb/s、10 Mb/s

1 Mb/s - 10 Mb/s

可用格式

十六進制

二進制

混合十六進制（小數：ID、長度和計數；十六進制：數據和 CRC）

顯示模式
特點說明
總線僅總線
總線和波形同時顯示總線波形和數字波形
結果表表格視圖中解碼後的包數據
總線觸發和搜索選項
特點說明
觸發和/或搜索條件幀頭

指示符位（正常、負載、空值、同步、啓動）

循環計數（在 =、≠、<、≤、>、≥ 時）

标頭字段（指示符位、标識符、負載長度、标頭 CRC 和循環計數）

标識符（在 =、≠、<、≤、>、≥ 時）

數據（在 =、≠、<、≤、>、≥ 時）

标識符和數據

幀結尾（靜态、動态）

錯誤（标頭 CRC、包尾 CRC、空幀處于靜态、空幀處于動态、同步幀處于動态、啓動幀不同步）

總線解碼
特點說明
最大時鍾/數據速率最高 10 Mb/s（自動解碼總線時）
解碼顯示TTS（紫色框）

開始（綠括号）

幀 ID（黃色框）

負載長度（紫色框）

标頭（紫色框）

循環計數（黃色框）

數據（藍框）

CRC、DTS、CID（紫色框）

停止（紅括号）

Serial Triggering and Analysis ZH CN 61C 61101 16

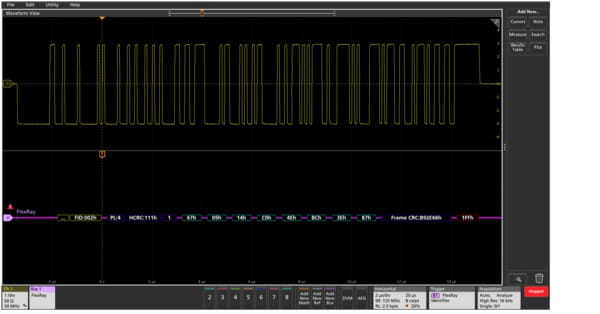

解碼的 FlexRay 總線，在觸發指定标識符值時采集數據。
Serial Triggering and Analysis ZH CN 61C 61101 16

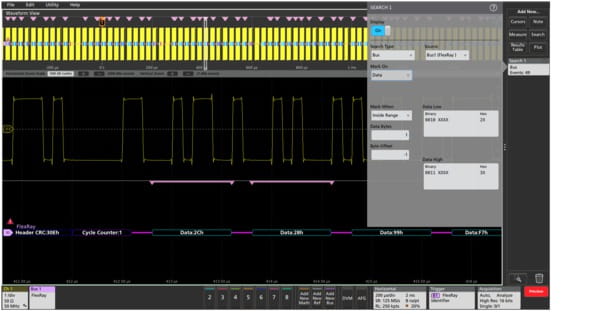

解碼的 FlexRay 總線，特定範圍的所有數據值均用粉紅色括号标出。

SENT 特點1

總線設置選項
特點說明
SENT 來源

模拟通道

數字通道

有效的數學通道

有效的基準通道

阈值每通道阈值
推薦探頭單端
極性

正常

反相

時鍾的系統時基1 μs - 300 μs
系統時基容限1% - 30%
快數據通道1 或 2
數據半字節

（1 個快速數據通道）

3、4 或 6 個半字節
通道寬度 (C1/C2)

（2 個快速數據通道）

12/12、14/10 或 16/8 位
暫停脈沖

是

否

慢通道

無

使用 4 位 ID 增強

使用 8 位 ID 增強

短

可用格式

混合十六進制

二進制

十六進制

混合十進制

顯示模式
特點說明
總線僅總線
總線和波形同時顯示總線波形和數字波形
結果表表格視圖中解碼後的包數據
總線觸發選項
特點說明
觸發位置

數據包的開始

快速通道（狀态/通信，數據）

慢速通道（消息 ID，數據）

CRC 錯誤（快速通道，慢速通道）

總線搜索選項
特點說明
搜索條件

數據包的開始

快速通道（狀态/通信，數據）

慢速通道（消息 ID，數據）

脈沖暫停（時鍾周期數）

錯誤（幀長度、快速通道 CRC、慢速通道 CRC）

總線解碼
特點說明
最大時鍾/數據速率最高 10 Mb/s（自動解碼總線時）
解碼顯示

同步（綠色包）

快速通道狀态（紫色包）

慢速通道消息 ID（黃色包）

數據（青色包）

CRC（紫色包）

暫停（紫色包）

錯誤（紅色包）

Serial Triggering and Analysis ZH CN 61C 61101 16

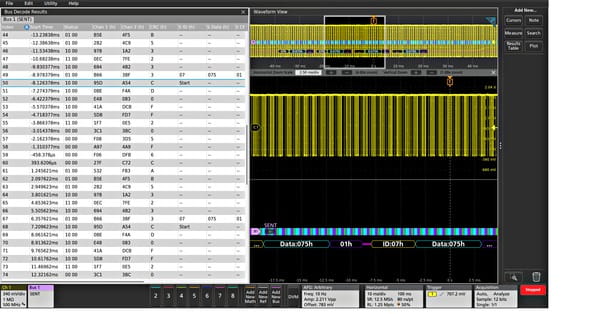

協議解碼結果表提供了 SENT 總線上捕獲的所有包的時間标記表格圖。
Serial Triggering and Analysis ZH CN 61C 61101 16

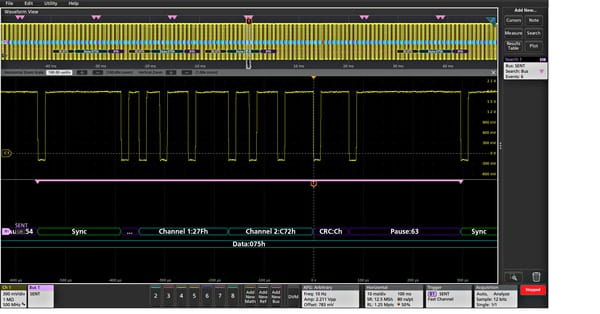

觸發 SENT 總線上特定的快速通道狀态和數據模式，并自動搜索相同的數據模式。

MIL-STD-1553 特點

總線設置選項
特點說明
MIL-STD-1553 源

模拟通道

有效的數學通道

有效的基準通道

極性

正常

反相

阈值

單端每通道阈值

差分：高阈值和低阈值

推薦探頭單端或差分
位速率根據标準為 1 Mb/s
響應時間2 µs-100 µs
可用格式

混合十六進制

混合 ASCII

十六進制

二進制

顯示模式
特點說明
總線僅總線
結果表表格視圖中解碼後的包數據
總線觸發和搜索選項
特點說明
觸發和/或搜索條件

同步

命令（發送/接收位、奇偶性、子地址/模式、字數/模式數、及 RT 地址 =、≠、<、≤、>、≥、落在範圍内、落在範圍外）

狀态 (奇偶性,

第 9 位 – 消息錯誤,

第 10 位 – 儀器,

第 11 位 – 服務請求,

第 15 位 – 收到廣播命令,

第 16 位 – 繁忙,

第 17 位 – 子系統标記,

第 18 位 – 接受動态總線控制,

第 19 位 – 終端标記,

且數據 =、≠、<、≤、>、≥、

落在範圍内、落在範圍外）

數據（奇偶性，和數據 =、≠、<、≤、>、≥ 、

落在範圍内、落在範圍外）

時間 (RT / IMG)（> 最大值、< 最小值、落在範圍内、落在範圍外）

錯誤（奇偶性錯誤、同步錯誤、曼徹斯特錯誤（僅觸發）、非相鄰數據）

總線解碼
特點說明
最大時鍾/數據速率高達 1Mb/s (自動解碼總線)
解碼顯示

包頭（綠色條）

同步（已識别字類型的紫色包）

地址（黃色括号）

R/T（紫色包）

字計數（紫色包）

數據（青色包）

奇偶性（紫色包）

錯誤（紅色包）

停止（紅色條）

Serial Triggering and Analysis ZH CN 61C 61101 16

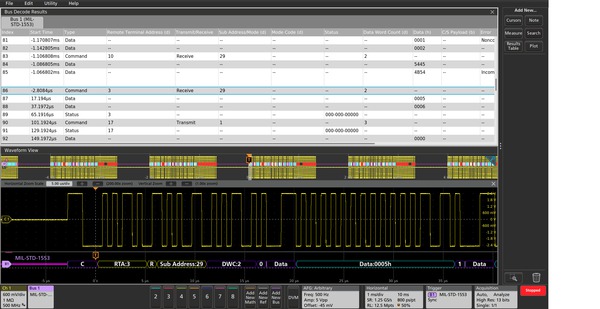

協議解碼結果表為捕獲的所有 MIL-STD-1553 包括提供了帶有時間标記的表格視圖。
Serial Triggering and Analysis ZH CN 61C 61101 16

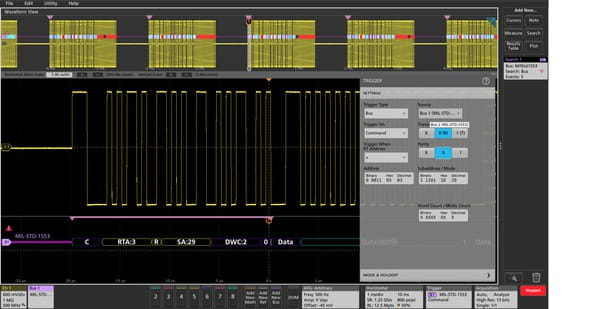

觸發 MIL-STD-1553 總線上特定命令碼型，自動搜索相同的碼型。

ARINC 429 特點（ARINC 規格 429 PART 1-17）

總線設置選項
特點說明
ARINC 429 源

模拟通道

有效的數學通道

有效的基準通道

信号類型

差分

極性

正常

反相

阈值

高阈值和低阈值

推薦探頭

差分

位速率選擇：

預先定義的速率列表

自定義

12.5 kb/s、100 kb/s

10 kb/s - 1 Mb/s

數據格式

數據（19 位）

SDI+數據（21 位）

SDI+數據+SSM（23 位）

可用格式

混合十六進制

十六進制

二進制

顯示模式
特點說明
總線僅總線
結果表表格視圖中解碼後的包數據
總線觸發和搜索選項
特點說明
觸發和/或搜索條件

初始字

标簽（在 =、≠、<、≤、>、≥、落在範圍内、落在範圍外時）

數據（在 =、≠、<、≤、>、≥、落在範圍内、落在範圍外時）

标簽和數據（标簽值和數據 =、≠、<、≤、>、≥、落在範圍内、落在範圍外）

結束字

錯誤（任意錯誤、奇偶錯誤、字錯誤、間隙錯誤）

總線解碼
特點說明
解碼顯示

開始（綠括号）

标簽 (黃框)

源目的标識符 (黃框)

數據（藍框）

符号/狀态矩陣 (紫框)

奇偶性 (紫框)

停止（紅括号）

錯誤 (紅框)

Serial Triggering and Analysis ZH CN 61C 61101 16

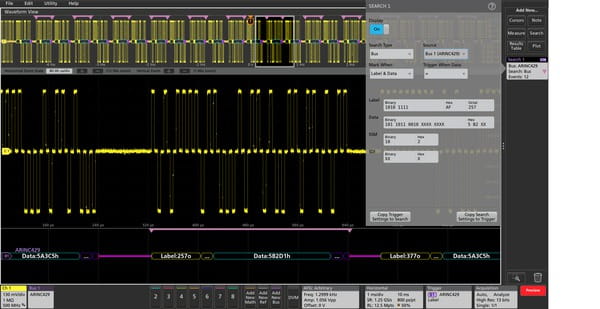

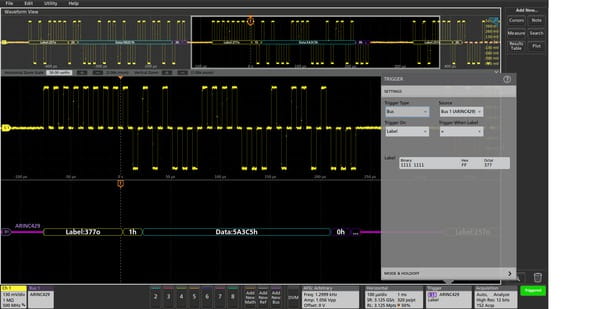

解碼的 ARINC 429 總線，在指定的标簽值上觸發采集。
Serial Triggering and Analysis ZH CN 61C 61101 16
解碼的 ARINC 429 總線，特定範圍的所有數據值用粉紅括号标記。

音頻特點

總線設置選項
特點說明

音頻源 (位時鍾、字選擇、數據)

模拟通道

數字通道

有效的數學通道1

有效的基準通道1

阈值

每通道阈值

位時鍾極性

上升邊沿

下降邊沿

字選擇極性

正常

反相

數據極性

高态有效

低态有效

字大小

4 - 32 位

可用格式

十六進制

二進制

帶符号的十進制數

顯示模式
特點說明

總線

僅總線

總線和波形

同時顯示總線波形和數字波形

結果表

表格視圖中解碼後的包數據

總線觸發和搜索選項
特點說明

觸發和/或搜索條件

字選（僅限 I2S、LJ、RJ）

幀同步（僅限 TDM）

數據（在 =、≠、<、>、≤、≥、落在範圍内、落在範圍外時；左、右或任一個字）

總線解碼
特點說明

最大時鍾/數據速率

全部，除 3 系列 MDO 外：最高 10 Mb/s（自動解碼總線時）

3 系列 MDO：最高 12.5 Mb/s（自動解碼 I2S/LJ/RJ 總線時）

3 系列 MDO：最高 25 Mb/s（自動解碼總線時）

解碼顯示

左側通道數據（I2S、LJ、RJ）（黃色框）

右側通道數據（I2S、LJ、RJ）（青色框）

通道 1 數據 (TDM)（黃色框）

通道 2 - N 數據 (TDM)（青色框）

Serial Triggering and Analysis ZH CN 61C 61101 16
解碼的 I2S 總線，數據值以帶符号的十進制格式顯示，MSO 由特定數據值觸發。
Serial Triggering and Analysis ZH CN 61C 61101 16

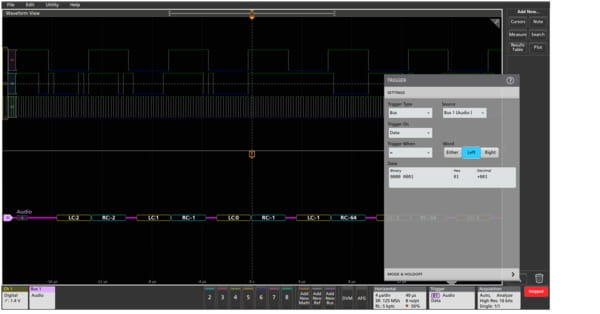

解碼的 I2S 總線，數據值以十六進制和“結果表”格式顯示，Wave Inspector 自動搜索功能可标記數據值等于 0X 十六進制值的所有事件。

USB 2.0 特點（版本 2.0）

總線設置選項
特點說明
USB 2.0 源

模拟通道

數字通道 (單端)

有效的數學通道

有效的基準通道

阈值每通道阈值
速度

高速 (480 Mb/s)

全速 (12 Mb/s)

低速 (1.5 Mb/s)

推薦探頭，LS 和 FS單端
推薦探頭，HS差分
可用格式

混合十六進制

十六進制

二進制

混合 ASCII

顯示模式
特點說明
總線僅總線
總線和波形同時顯示總線波形和數字波形
結果表表格視圖中解碼後的包數據
總線觸發選項
特點說明
觸發位置

同步

複位

挂起

恢複

包尾

令牌（地址）包

數據包

握手包：ACK、NAK、STALL、NYET（僅限 HS）

專用包：PRE（僅限 FS）、ERR、SPLIT、PING、預留

錯誤：PID 校驗、CRC5 或 CRC16、位填充（僅限 LS 和 FS）

總線搜索選項
特點說明
搜索條件

同步

複位

挂起

恢複

包尾

令牌（地址）包

數據包

握手包：ACK、NAK、STALL、NYET（僅限 HS）

專用包：PRE（僅限 FS）、ERR、SPLIT、PING、預留

錯誤：PID 校驗、CRC5 或 CRC16、位填充（僅限 LS 和 FS）

總線解碼
特點說明
解碼顯示

包頭（綠色條）

同步（綠色包）

PID（黃色包）

令牌（地址）（黃色包）

數據（青色包）

CRC（紫色包）

錯誤（紅色包）

包尾（紅色條）

Serial Triggering and Analysis ZH CN 61C 61101 16

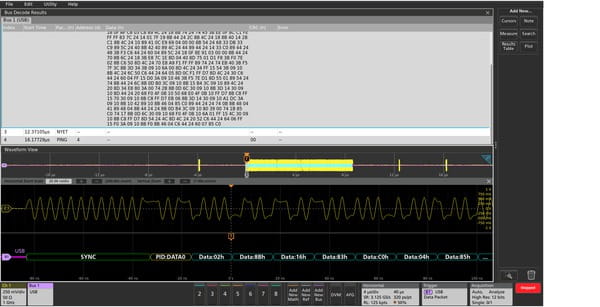

協議解碼結果表為 USB 總線上捕獲的所有包提供了帶時間标記的表格視圖。
Serial Triggering and Analysis ZH CN 61C 61101 16

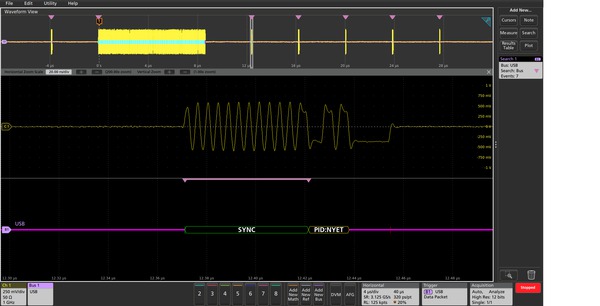

觸發 USB 2.0 總線上的特定數據碼型，并自動搜索 Sync。

以太網特點1

總線設置選項
特點說明

以太網源

模拟通道

有效的數學通道

有效的基準通道

阈值

每通道阈值

速度

10BASE-T

100BASE-TX

推薦探頭

差分

可用格式

混合十六進制

十六進制

二進制

混合 ASCII

顯示模式
特點說明

總線

僅總線

總線和波形

同時顯示總線波形和數字波形

結果表

表格視圖中解碼後的包數據
總線觸發選項
特點說明

觸發位置

幀頭定界符

MAC 地址

Q-Tag 控制信息

MAC 長度/類型

IPv4 包頭

TCP 标頭

MAC 數據

TCP-IPv4 客戶端數據

空閑

包尾

幀校驗順序 (CRC) 錯誤

總線搜索選項
特點說明

搜索條件

幀頭定界符

MAC 地址

Q-Tag 控制信息

MAC 長度/類型

IPv4 包頭

TCP 标頭

MAC 數據

TCP-IPv4 客戶端數據

空閑

包尾

幀校驗順序 (CRC) 錯誤

總線解碼
特點說明

解碼顯示

包頭（綠色條）

前置碼（紫色包）

SFD (紫色包)

地址（黃色括号）

以太類型（黃色包）

IP 包（紫色包）

數據（青色包）

IPv4 包（粉紅色包）

TCP 包（白色包）

幀校驗順序（黃色包）

錯誤（紅色包）

包尾（紅色條）

Serial Triggering and Analysis ZH CN 61C 61101 16

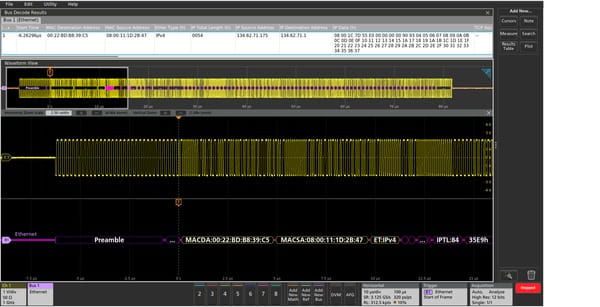

協議解碼結果表提供了 10BASE-T 以太網總線上捕獲的所有包帶時間标記的表格視圖。
Serial Triggering and Analysis ZH CN 61C 61101 16

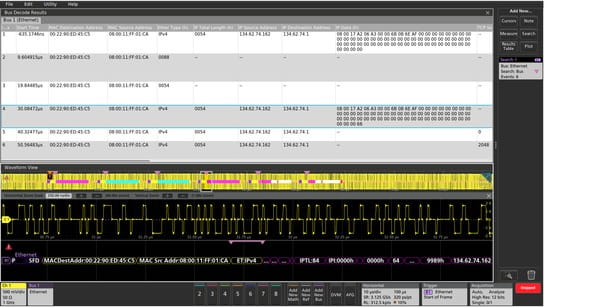

觸發并自動搜索 100BASE-TX 以太網總線.

SPMI 特點1（版本 2.0）

總線設置選項
特點說明

SPMI 源 (時鍾和數據)

模拟通道

數字通道

有效的數學通道

有效的基準通道

阈值

每通道阈值

推薦探頭

單端

可用格式

混合十六進制

十六進制

二進制

顯示模式
特點說明

總線

僅總線

總線和波形

同時顯示總線波形和數字波形

結果表

表格視圖中解碼後的包數據

總線觸發選項
特點說明

觸發位置

序列開頭條件 (SSC)

複位

睡眠

關閉

喚醒

身份驗證

主站讀

主站寫

寄存器讀

寄存器寫

擴展寄存器讀

擴展寄存器寫

擴展寄存器讀取長

擴展寄存器寫入長

設備描述符碼組主讀取

設備描述符碼組從讀取

寄存器 0 寫

傳送總線所有權

奇偶校驗錯誤

總線搜索選項
特點說明

搜索條件

序列開頭條件 (SSC)

複位

睡眠

關閉

喚醒

身份驗證

主站讀

主站寫

寄存器讀

寄存器寫

擴展寄存器讀

擴展寄存器寫

擴展寄存器讀取長

擴展寄存器寫入長

設備描述符碼組主讀取

設備描述符碼組從讀取

寄存器 0 寫

傳送總線所有權

奇偶校驗錯誤

總線解碼
特點說明

解碼顯示

仲裁開始 (黃色條)

連接位 (紫色包)

主 ID (紫色括号)

告警位 (黃色包)

從請求位 (黃色包)

主優先等級 (灰色包)

SSC (綠色條)

命令幀，包括字節計數 2 （黃色包）

地址（黃色括号）

數據（青色包）

奇偶性（紫色包）

Ack/Nack（紫色包）

奇偶性錯誤（紅色包）

包尾（紅色條）

Serial Triggering and Analysis ZH CN 61C 61101 16
協議解碼結果表為 SPMI 總線上捕獲的所有包提供了帶時間标記的表格視圖。
Serial Triggering and Analysis ZH CN 61C 61101 16

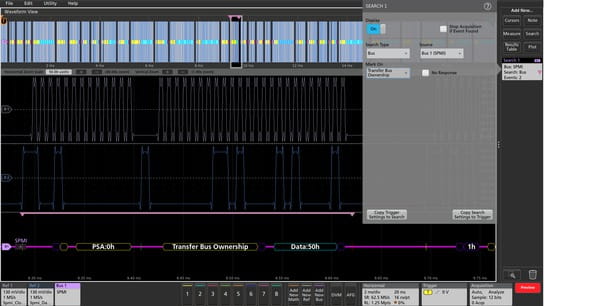

自動搜索 SPMI 總線中的 Transfer Bus Ownership 命令

SpaceWire 特點

總線設置選項
特點說明

SpaceWire 源

（選通和數據）

模拟通道

數字通道

有效的數學通道

有效的基準通道

阈值

每通道阈值

推薦探頭

差分

提供的地址/數據格式

十六進制

二進制

顯示模式
特點說明

總線

僅總線

總線和波形

同時顯示總線波形和數字波形

結果表

表格視圖中解碼後的包數據

總線搜索選項
特點說明

搜索條件

同步

控件代碼

控制字符

數據

錯誤

總線解碼
特點說明

最大時鍾/數據速率

2 Mbits/sec 到 200 Mbits/sec

解碼顯示

空

控制字符

控件代碼

FCT

時間編碼

奇偶性

數據控制标志

數據

包尾

包尾錯誤

轉義序列

轉義錯誤

開始 FCT

開始 NULL

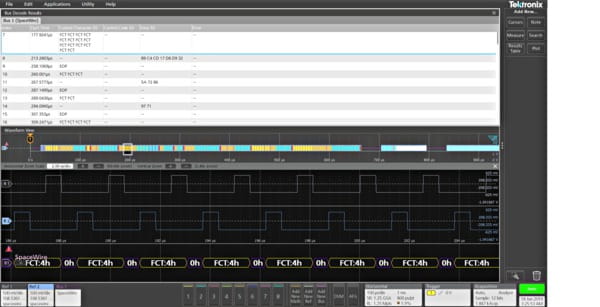

Serial Triggering and Analysis ZH CN 61C 61101 16

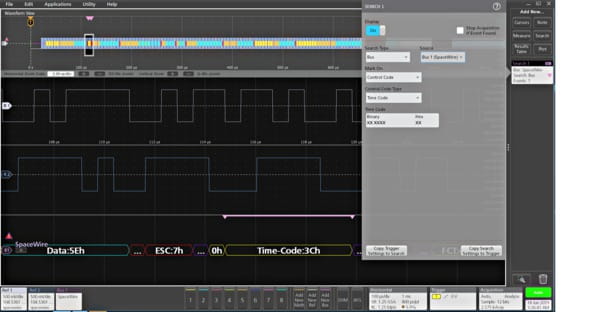

搜索 SpaceWire 總線上特定數據碼型，自動搜索 Sync。
Serial Triggering and Analysis ZH CN 61C 61101 16
協議解碼結果表為 SpaceWire 總線上捕獲的所有包提供了一個帶時間标記的表格視圖。

汽車以太網 (100BASE-T1) 特點（版本 BRR V3.2）

總線設置選項
特點說明

以太網源

模拟通道

有效的數學通道

有效的基準通道

阈值

每通道阈值

速度

100 Mbits/sec

推薦探頭

差分

可用格式

混合十六進制

十六進制

二進制

混合 ASCII

顯示模式
特點說明

總線

僅總線

結果表

表格視圖中解碼後的包數據

總線搜索選項
特點說明

搜索條件

幀頭

幀頭定界符

MAC 地址

Q-Tag 控制信息

MAC 長度/類型

IPv4 包頭

TCP 标頭

MAC 數據

TCP-IPv4 客戶端數據

包尾

幀校驗順序 (CRC) 錯誤

總線解碼
特點說明

最大時鍾/數據速率

100 Mbits/sec

解碼顯示

包頭（綠色條）

前置碼（紫色包）

SFD (紫色包)

地址（黃色括号）

以太類型（黃色包）

IP 包（紫色包）

數據（青色包）

IPv4 包（粉紅色包）

TCP 包（白色包）

幀校驗順序（黃色包）

錯誤（紅色包）

包尾（紅色條）

Serial Triggering and Analysis ZH CN 61C 61101 16

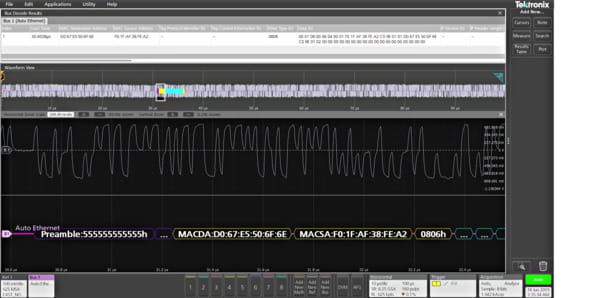

協議解碼結果表提供了汽車以太網 (100BASE-T1) 總線上捕獲的所有包帶時間标記的表格視圖。
Serial Triggering and Analysis ZH CN 61C 61101 16

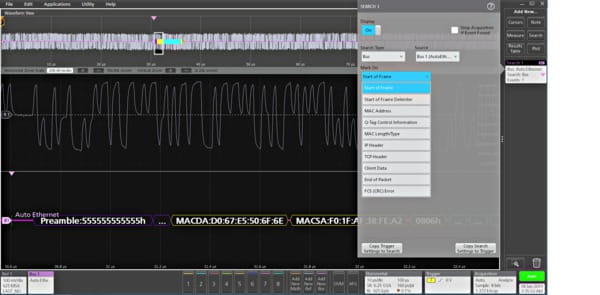

搜索汽車以太網 (100BASE-T1) 總線上特定數據碼型，自動搜索幀頭。

8b10b 特點（線路編碼）

總線設置選項
特點說明

8b10b 源

（選通和數據）

模拟通道

數字通道

有效的數學通道

有效的基準通道

阈值

每通道阈值

推薦探頭

差分

可用格式

十六進制

二進制

符号

顯示模式
特點說明

總線

僅總線

總線和波形

同時顯示總線波形和數字波形

結果表

表格視圖中解碼後的包數據

總線搜索選項
特點說明

搜索條件

符号 [格式：8bit，10bit&符号]

錯誤

總線解碼
特點說明

最大時鍾/數據速率

1 Tbits/sec

解碼顯示

控制符号（黃色包）

數據符号（青色包）

錯誤操作

無效符号

運行差異（6 位和 4 位）

Serial Triggering and Analysis ZH CN 61C 61101 16

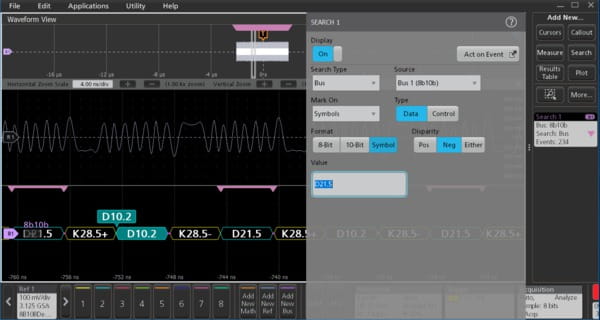

在 8b10b 總線上以符号格式搜索特定數據符号
Serial Triggering and Analysis ZH CN 61C 61101 16
協議解碼結果表為 8b10b 總線上捕獲的所有包提供了一個帶時間标記的表格視圖

NFC 特點

特點說明
NFC 源
  • 模拟通道（要打開的頻譜視圖）
  • 有效的數學通道
  • 有效的基準通道
顯著特點
  • 針對 NFC 協議的解碼功能
  • 針對 ISO/IEC 15693 和 ISO/IEC 14443A 标準的解碼功能
  • 針對命令和響應數據包的解碼功能
  • 針對不同 ISO/IEC 14443A 命令的搜索功能
  • 針對不同 ISO/IEC 15693 命令的搜索功能
  • 針對響應數據包的搜索功能
産品微分器
  • 使用單個示波器儀器無縫執行 NFC 協議解碼和搜索 ​
  • 同時分析和關聯模拟 RF 和數字信号，以增強洞察力
  • 每個輸入上使用硬件 DDC（數字下變頻器），可以節省大型記錄的傳輸時間和存儲空間
  • 使用 RF 與時間光迹和觸發器在 13.56 MHz RF 包絡上觸發，減少了對其他 I/O 信号的觸發需求 ​
推薦探頭
  • EMI-NF-PROBE 近場探頭組，用于非接觸式探測和手動故障排除
  • 用于傳導探測的 TPP1000 探頭
總線設置
Serial Triggering and Analysis ZH CN 61C 61101 16
Serial Triggering and Analysis ZH CN 61C 61101 16
可用格式
  • 十六進制
  • 二進制
  • 混合十六進制

特點說明
總線僅總線
結果表表格視圖中解碼後的數據包包含以下列：
  • 标志
  • 命令代碼
  • 掩碼值 LSB MSB
  • 掩碼長度
  • DSFID
  • 消息 LSB MSB
  • 獲取信息參數請求
  • 自定義請求參數 LSB MSB
  • IC MFG 代碼
  • 長度
  • 密鑰 ID
  • CSI
  • UID
  • 數據 LSB MSB
  • 可選 AFI
  • AFI
  • 塊數
  • 第一個塊
  • 錯誤代碼
  • 信息标志
  • VICC 存儲器大小
  • SEL
  • NVB
  • 每個位 RFU
  • 專有編碼
  • UID 大小
  • SAK
  • 比特幀防沖突
  • 奇偶性
  • CRC
  • 錯誤
  • 非成幀

Serial Triggering and Analysis ZH CN 61C 61101 16
結果表提供 NFC 總線上所有捕獲數據包的時間戳表格視圖。在命令通道的 SOC 上搜索事件的 33 次發生。

總線解碼

特點說明
最大數據速率最高 1 Gbps
結果表
  • SOF（綠色條）
  • SOC（綠色條）
  • commandCode（黃色包）
  • flag（黃色包）
  • maskValue（黃色包）
  • maskLength（黃色包）
  • optionalAFI（黃色包）
  • afi（黃色包）
  • noOfBlock（黃色包）
  • dataVariable（青色包）
  • firstBlock（黃色包）
  • errorCode（黃色包）
  • infoFlags（黃色包）
  • viccMemorySize（黃色包）
  • dsfid（黃色包）
  • message（黃色包）
  • Get Information Parameter Request（黃色包）
  • customRequestParameter（黃色包）
  • icMFGCode（黃色包）
  • csi（黃色包）
  • length（黃色包）
  • keyID（黃色包）
  • uid（青色包）
  • Parity(BusMisc)
  • SEL（黃色包）
  • NVB（黃色包）
  • EachBitRFU（黃色包）
  • ProprietyCoding（黃色包）
  • size_UID（黃色包）
  • SAK（黃色包）
  • BitFrameAntiCollision（黃色包）
  • uid0（青色包）
  • uid1（青色包）
  • uid2（青色包）
  • uid3（青色包）
  • uid4（青色包）
  • RFU（黃色包）
  • crc（藍色包）
  • EOC（紅色條）
  • EOF（紅色條）

總線搜索

特點說明
搜索條件
  • SOF
  • SOC
  • 數據
  • 命令代碼
  • 響應代碼
  • UID
  • EOC
  • EOF
  • 錯誤

NRZ 特點（線路編碼）

總線設置選項
特點說明

NRZ 源

模拟通道

數字通道

有效的數學通道

有效的基準通道

阈值

每通道阈值

推薦探頭

差分

位順序

MSB 居前

LSB 居前

極性

正常

反相

可用格式

十六進制

二進制

顯示模式
特點說明

總線

僅總線

總線和波形

同時顯示總線波形和數字波形。

結果表

表格視圖中解碼後的包數據

總線搜索選項
特點說明

搜索條件

數據字節 [最大 5]

總線解碼
特點說明

最大時鍾/數據速率

1Gbits/sec

解碼顯示

數據（青色包）

Serial Triggering and Analysis ZH CN 61C 61101 16

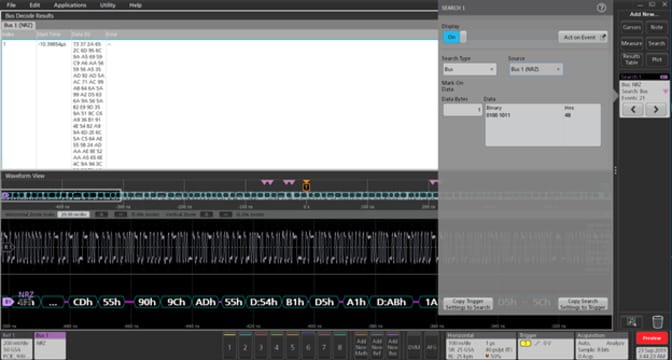

在 NRZ 總線上以符号格式搜索特定數據符号
Serial Triggering and Analysis ZH CN 61C 61101 16

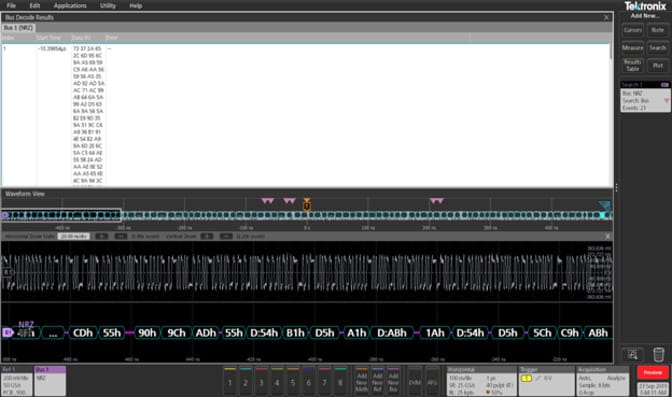

協議解碼結果表為 NRZ 總線上捕獲的所有包提供了一個帶時間标記的表格視圖

PSI5 特點（版本 2.1）

Serial Triggering and Analysis ZH CN 61C 61101 16
從 PSI5 傳感器到 ECU 的配置
Serial Triggering and Analysis ZH CN 61C 61101 16
從 PSI5 ECU 到傳感器的配置

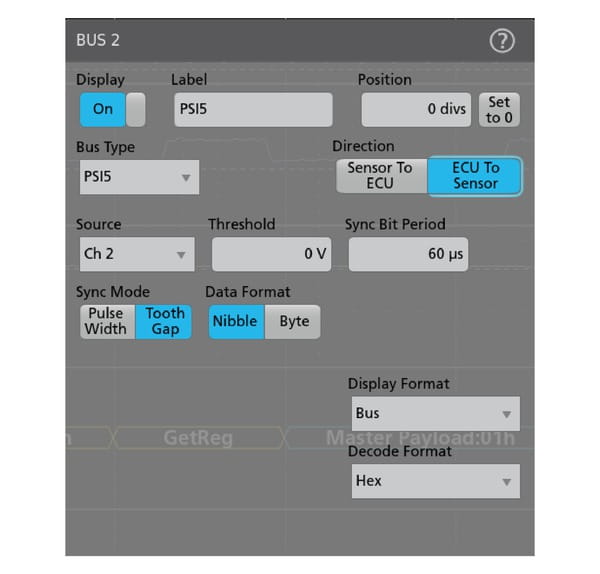

總線設置選項
特點說明

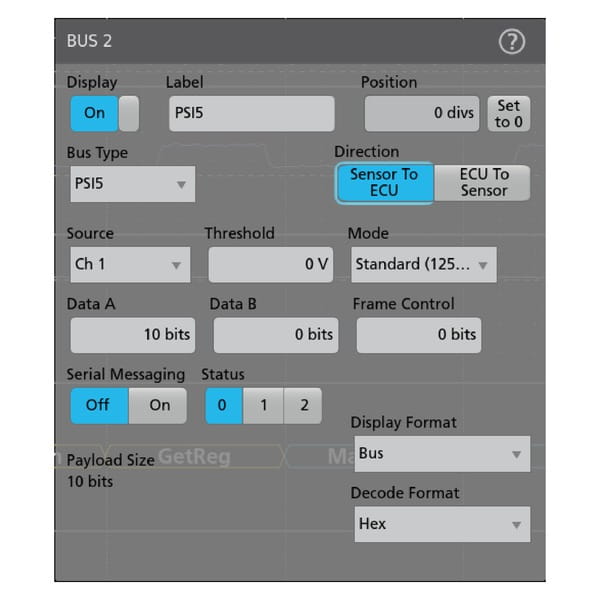

PSI5 源

模拟通道

數字通道

有效的數學通道

有效的基準通道

阈值

每通道阈值

推薦探頭

Sensor To ECU（從傳感器到 ECU）

最小額定電流小于 50mA 的電流探頭 - TCP2020、TCP202A

ECU to Sensor（從 ECU 到傳感器）

差分電壓探頭 - TDP1000、TDP1500 和 TAP1500

方向

ECU to Sensor（從 ECU 到傳感器）

Sensor To ECU（從傳感器到 ECU）

方向 - Sensor to ECU（從傳感器到 ECU）

模式

慢速 (83.3 kbps)

标準 (125 kbps)

快速 (189 kbps)

數據 A

10 - 24 位

數據 B

0 - 12 位

幀控制

0 - 4 位

狀态

0 - 3 位

方向 - ECU to Sensor（從 ECU 到傳感器）

同步位周期

1 us 到 300 us

同步模式

脈沖寬度

齒隙

數據格式

半字節

字節

解碼格式

十六進制

二進制

混合十六進制

顯示模式
特點說明

總線

僅總線

總線和波形

同時顯示總線波形和數字波形

結果表

表格視圖中解碼後的包數據

總線搜索選項
特點說明

标記位置

方向 - Sensor to ECU（從傳感器到 ECU）

包頭 [數據包的開始]

狀态

數據 [區域 B 和區域 A]

塊 ID

傳感器狀态 [5 種不同狀态]

錯誤 [奇偶校驗 CRC 和任何]

方向 - ECU to Sensor（從 ECU 到傳感器）

包頭 [數據包的開始]

狀态

數據 [4 或 8 位]

功能碼

傳感器地址

寄存器地址

CRC 錯誤

總線搜索選項取決于總線配置中的方向。
總線解碼
特點說明
解碼顯示方向 - Sensor to ECU Packets（從傳感器到 ECU 數據包）

消息場（黃色場）

狀态（黃色場）

幀控件（黃色場）

數據 B（青色場）

數據 A（青色場）

奇偶校驗或 CRC（紫色場）

方向 - ECU to Sensor Packets（從 ECU 到傳感器數據包）

傳感器地址（黃色場）

功能代碼（黃色場）

寄存器地址（黃色場）

數據（青色場）

CRC（紫色場）

錯誤類型

奇偶性

CRC

響應代碼（從傳感器到 ECU）

Serial Triggering and Analysis ZH CN 61C 61101 16

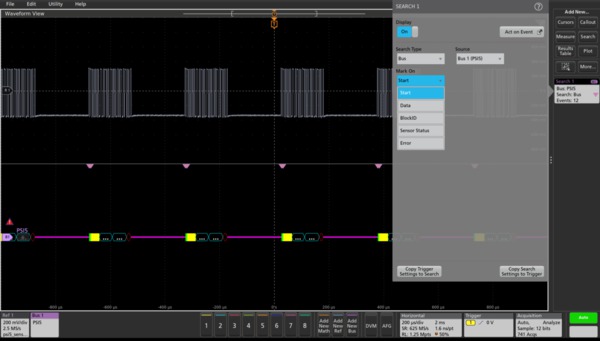

PSI5 搜索配置
Serial Triggering and Analysis ZH CN 61C 61101 16

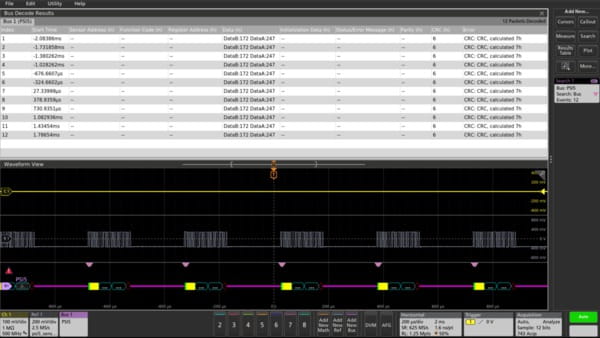

PSI5 結果表

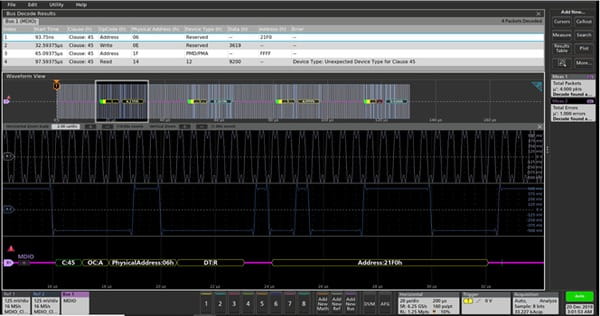

MDIO 特點

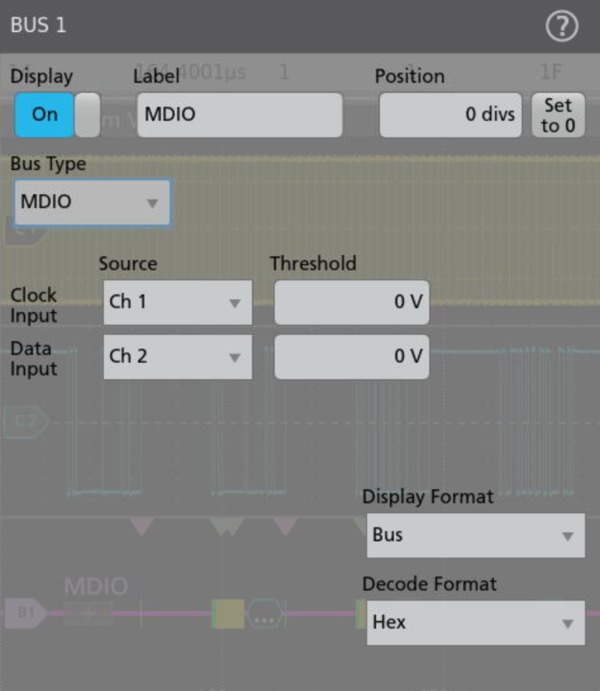

總線設置選項
特點說明
MDIO 源（時鍾、數據）模拟通道

數字通道

有效的數學通道

有效的基準通道

阈值每通道阈值
推薦探頭單端
可用格式十六進制

二進制

混合十六進制

Serial Triggering and Analysis ZH CN 61C 61101 16
總線配置
總線搜索選項
特點說明
搜索條件啓動數據包

OpCode

物理地址

寄存器地址

數據

錯誤：任何錯誤、操作碼錯誤、設備類型錯誤

Serial Triggering and Analysis ZH CN 61C 61101 16

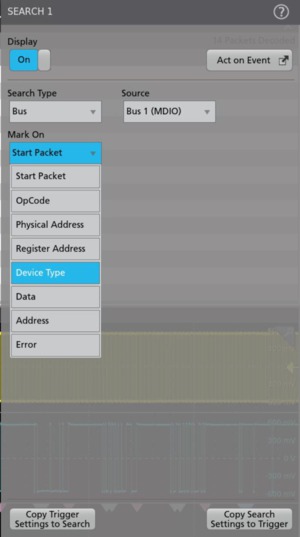

搜索配置
顯示模式
特點說明
總線僅總線
總線和波形同時顯示總線波形和數字波形
結果表表格視圖中解碼後的包數據
總線解碼
特點說明
最大時鍾/數據速率最大頻率高達 2.5 MHz
解碼顯示開始數據包（綠色）

條款（綠色）

操作碼（黃色）

物理地址（黃色）

寄存器地址（黃色）

設備類型（黃色）

數據/地址（青色）

錯誤：任何錯誤、操作碼錯誤、

設備類型錯誤（紅色）

Serial Triggering and Analysis ZH CN 61C 61101 16

SVID 特點（版本 1.9）

總線設置選項
特點說明

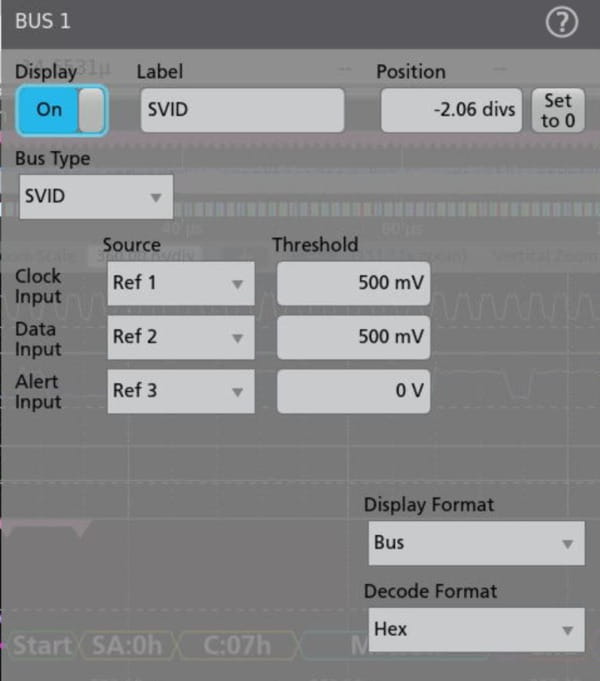

SVID 源（時鍾、數據、告警）模拟通道

數字通道

有效的數學通道

有效的基準通道

阈值每通道阈值
推薦探頭單端
可用格式十六進制

二進制

混合十六進制

Serial Triggering and Analysis ZH CN 61C 61101 16
總線配置
總線搜索選項
特點說明
搜索條件開始

從站地址

命令

負載：主站、從站、其中之一

錯誤：任何錯誤、缺少确認、奇偶校驗

結束

Serial Triggering and Analysis ZH CN 61C 61101 16
搜索配置

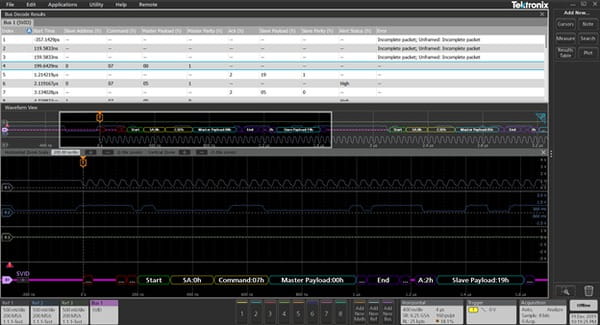

顯示模式
特點說明
總線僅總線
總線和波形同時顯示總線波形和數字波形
結果表表格視圖中解碼後的包數據
總線解碼
特點說明
最大時鍾/數據速率最大頻率 26.25 MHz
解碼顯示

開始（綠色）

從地址（黃色）

命令（黃色）

主負載（青色）

主奇偶性（紫色）

結束（紫色）

周轉（紫色）

Ack（紫色）

從負載（青色）

從奇偶性（紫色）

Serial Triggering and Analysis ZH CN 61C 61101 16

SVID（觸發器）特點

特點說明
SVID 源
  • 選擇要觸發的 SVID 總線。
  • 觸發位置 選擇要觸發的信息類型。
觸發位置
  • 開始
  • 從站地址
  • 命令
  • 負載
  • 錯誤

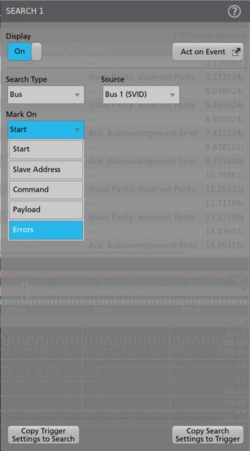

Serial Triggering and Analysis ZH CN 61C 61101 16

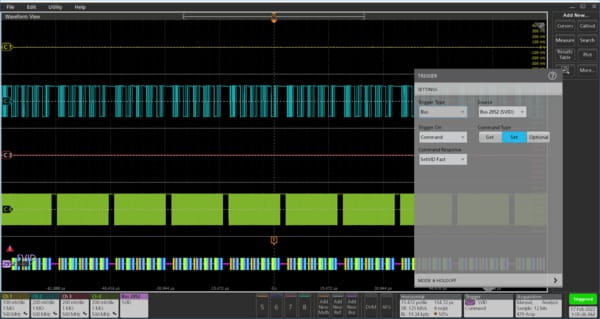

觸發 SVID 總線上的特定 SetVID Fast 命令

e-USB2（版本 2.0）

總線設置選項
特點說明
源

模拟通道

數字通道（單端）

有效的數學通道

有效的基準通道

阈值每通道阈值
速度

高速 (480 Mb/s)

全速 (12 Mb/s)

低速 (1.5 Mb/s)

推薦探頭，HS、LS 和 FS單端 [有源單端 TAP1500]
可用格式

混合十六進制

十六進制

二進制

混合 ASCII

Serial Triggering and Analysis ZH CN 61C 61101 16

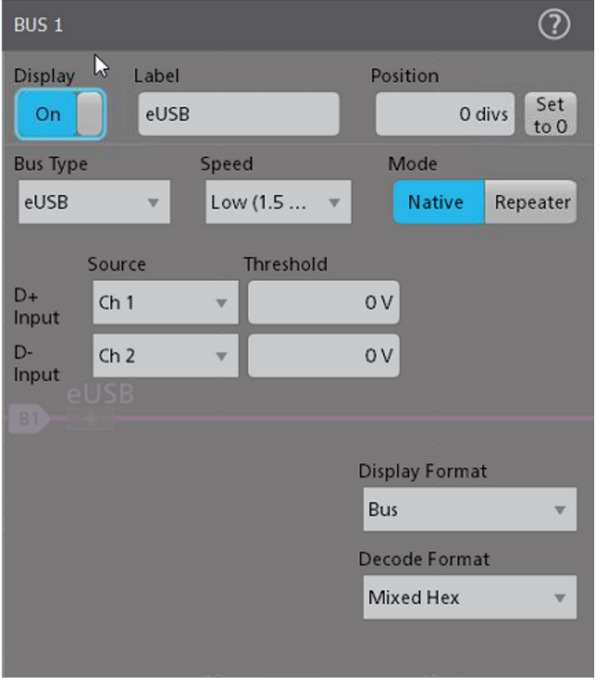

總線配置

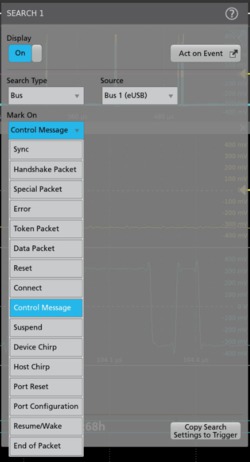

總線搜索選項
特點說明
搜索條件

特點說明

同步搜索

複位

挂起

恢複/喚醒

連接

控制消息

端口複位

端口配置

設備線性調頻

主機線性調頻

包尾

令牌（地址）包

數據包

握手包：ACK、NAK、STALL、NYET（僅限 HS）

專用包：PRE（僅限 FS）、ERR、SPLIT、PING

保留

錯誤：PID 校驗、CRC5 或 CRC16、位填充（僅限 LS 和 FS）

Serial Triggering and Analysis ZH CN 61C 61101 16
搜索配置
總線解碼
特點說明
解碼顯示

包頭（綠色條）

同步（綠色包）

PID（黃色包）

令牌（地址）（黃色包）

數據（青色包）

CRC（紫色包）

錯誤（紅色包）

包尾（紅色條）

控制消息（黃色包）

零（藍色包）

Ack（紫色包）

端口複位（紅色條）

端口配置（綠色條）

連接（綠色條）

恢複/喚醒（綠色條）

設備線性調頻（綠色條）

主機線性調頻（綠色條）

複位結束（紅色條）

結果和其他功能
特點說明

表視圖

* 因型号而異

查看超過 10000* 點

保存将結果表另存為 CSV
會話保存協議設置會話

同時總線

* 因型号而異

同時加載多條總線*
未來添加預告協議定時測量
搜索表顯示搜索命中數以及命中數之間的增量時間
Serial Triggering and Analysis ZH CN 61C 61101 16

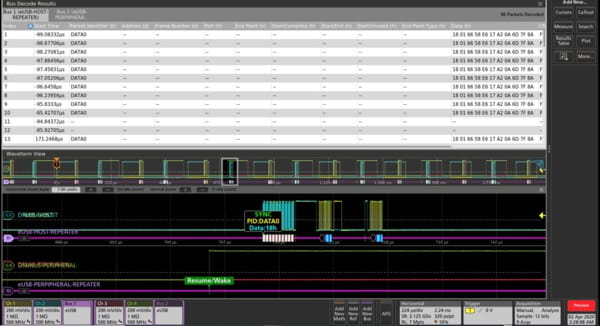

帶有解碼波形的結果表

Manchester 特點（線路編碼）

總線設置選項
特點說明
曼徹斯特源

模拟通道

數字通道（單端）

有效的數學通道

有效的基準通道

總線設置：‘0’容限的阈值空閑位轉換
Serial Triggering and Analysis ZH CN 61C 61101 16
推薦探頭差分/單端
可用格式

十六進制

二進制

數據包視圖
Serial Triggering and Analysis ZH CN 61C 61101 16
總線搜索選項
特點說明
搜索條件

特點說明

同步搜索

複位

挂起

恢複/喚醒

連接

控制消息

端口複位

端口配置

設備線性調頻

主機線性調頻

包尾

令牌（地址）包

數據包

握手包：ACK、NAK、STALL、NYET（僅限 HS）

專用包：PRE（僅限 FS）、ERR、SPLIT、PING

保留

錯誤：PID 校驗、CRC5 或 CRC16、位填充（僅限 LS 和 FS）

顯示模式
特點說明
總線僅總線
總線和波形同時顯示總線波形和數字波形
結果表表格視圖中解碼後的數據包包含以下列：

同步碼型

數據包标頭

數據包數據

數據包标尾

錯誤

總線解碼
特點說明
最大時鍾/數據速率1Gbps
解碼顯示

控制場（黃色包）

負載場（青色包）

錯誤操作

奇偶性

曼徹斯特

搜索條件

數據包視圖打開時

同步位

标頭

數據

标尾

錯誤

數據包視圖關閉時

數據

錯誤

總線搜索選項
特點說明
搜索位置（數據包視圖開啓）

同步位

标頭

數據

标尾

錯誤
Serial Triggering and Analysis ZH CN 61C 61101 16
搜索位置（數據包視圖關閉）

數據

錯誤
Serial Triggering and Analysis ZH CN 61C 61101 16
結果和其他功能
特點說明
表視圖

* 因型号而異

查看超過 10000* 點
保存将結果表另存為 CSV
結果表會話
同時總線

* 因型号而異

同時加載多條總線*
未來添加預告協議定時測量
搜索表顯示搜索命中數以及命中數之間的增量時間

DPHY(DSI2.0/CSI2.0) 特點（版本 2.0）

總線設置選項
特點說明
DPHY 源

模拟通道

數學通道

有效的基準通道

顯著特點

CSI/DSI 協議解碼能力。

轉義模式解碼能力。

高速突發脈沖模式解碼能力。

LPDT 和 HS 模式下 8b9b 工頻編碼的解碼能力。

SoT/EoT 搜索能力

長短包搜索能力

轉義模式解碼能力

ECC、CRC 和 Any 等錯誤的搜索能力

總線設置
Serial Triggering and Analysis ZH CN 61C 61101 16
推薦探頭

時鍾 - 單端/差分

數據 - 單端

單端探頭：探頭數量：3（默認為 D+ 和 D-）

差分探頭：探頭數量：不支持

8b9b 編碼模式在 LPDT 和 HS 模式下選擇工頻編碼。
可用格式

十六進制

二進制

混合十六進制

顯示模式
特點說明
總線僅總線
總線和波形同時顯示總線波形和數字波形
結果表表格視圖中解碼後的數據包包含以下列：

模式

數據類型

虛拟标識符

ECC

數據

CRC

結束

錯誤

總線解碼
特點說明
最大時鍾/數據速率2.5 Gbps
解碼顯示

控制場（黃色）

ECC/CRC（綠色）

像素場（紅色、綠色、藍色、黃色）

數據符号（青色）

原始場（青色）
錯誤操作

ECC

CRC

SOT 同步

總線搜索選項
特點說明
搜索條件 (CSI/DSI)

SoT – 在 HS 模式下搜索各傳輸的 SoT

EoT – 在 HS 模式下搜索各傳輸的 EoT

數據 – 數據搜索 (HS/LP)

加擾 – 搜索加擾模式命令

壓縮 – 搜索壓縮模式命令。

**數據包 - 搜索長短數據包

轉義 – 搜索轉義輸入模式

停止 – 搜索轉義模式退出

錯誤 – 搜索 CRC 和 ECC 錯誤。

**可以從标準數據包名稱列表中選擇
Serial Triggering and Analysis ZH CN 61C 61101 16

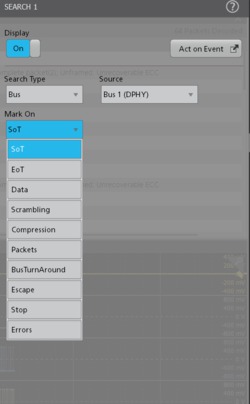

總線搜索選項
結果和其他功能
特點說明

表視圖

* 因型号而異		查看超過 10000* 點
保存将結果表另存為 CSV
會話保存協議設置會話

同時總線

* 因型号而異		同時加載多條總線*
未來添加預告協議定時測量
搜索表顯示搜索命中數以及命中數之間的增量時間

SDLC 特點（版本 GA27-3093-3）

總線設置選項
特點說明

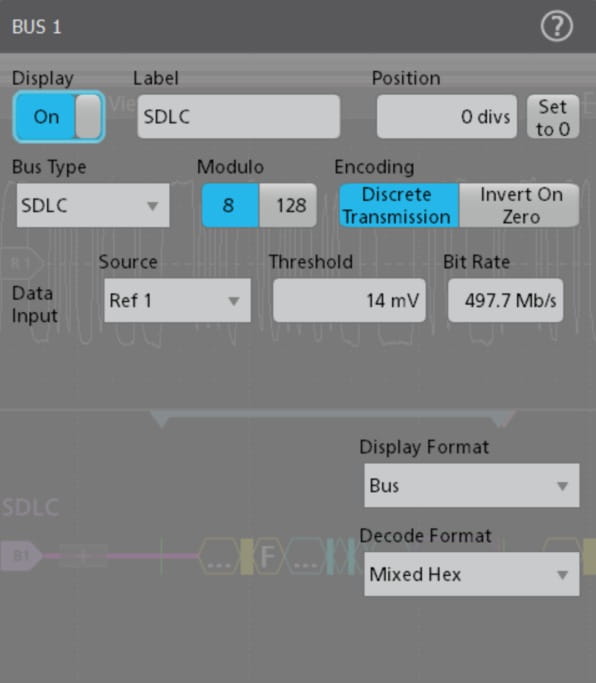

SDLC 源

模拟通道

數字通道

有效的數學通道

有效的基準通道

阈值每通道阈值
推薦探頭差分
模數

8 [8 位控制字]

128 [16 位控制字]

編碼離散傳輸 [NRZ] 零反相 [反相 NRZi]
可用格式

十六進制

二進制

混合十六進制

Serial Triggering and Analysis ZH CN 61C 61101 16
顯示模式
特點說明
總線僅總線
結果表表格視圖中解碼後的包數據
總線解碼
特點說明
最大時鍾/數據速率1 Gbits/sec
解碼顯示

開始（綠色豎線）

地址（黃色場）

幀類型（黃色場）

代碼（黃色場）

Ns（黃色場）[發送序列号]

Nr（黃色場）[接收序列号]

輪詢/最終（黃色場）

數據（青色場）

FCS（紫色場）

中止（紅色豎線）

錯誤操作FCS [幀校驗順序錯誤]
總線搜索選項
特點說明
搜索條件

開始 [搜索開始事件]

數據 [搜索負載數據]

中止 [搜索中止]

地址

廣播 [廣播數據包]

無基站 [與二次無關的數據包]

基站 [有效基站地址]

未編号

命令 [搜索主要命令]

回複 [搜索次要回複]

兩者信息 [搜索信息幀]

監督 [搜索不同接收器狀态]

接收幀就緒

接收幀未就緒

拒絕幀

錯誤

FCS [搜索幀檢測序列錯誤]

數字順序錯亂 [搜索此幀]

停止

Serial Triggering and Analysis ZH CN 61C 61101 16
總線搜索選項
Serial Triggering and Analysis ZH CN 61C 61101 16

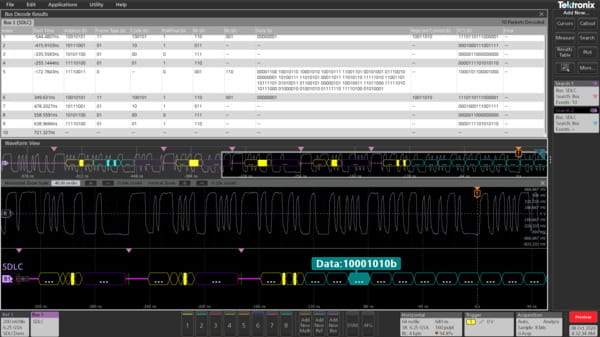

協議解碼結果表為 SDLC 總線上捕獲的所有包提供了一個帶時間标記的表格視圖。
Serial Triggering and Analysis ZH CN 61C 61101 16

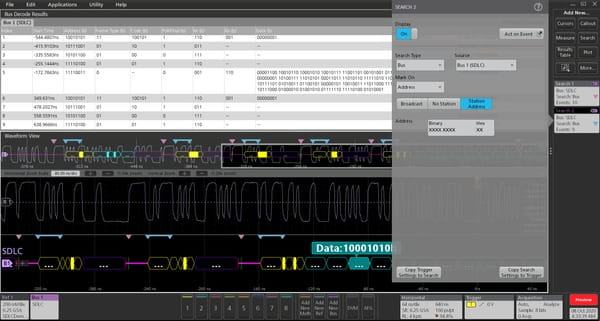

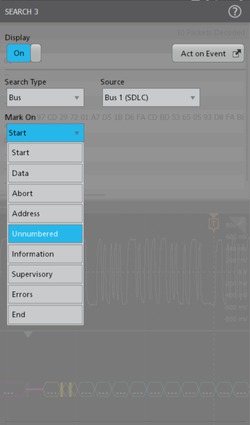

在 SDLC 總線上搜索基站地址。

CPHY 特點（版本 2.0）

總線設置選項
特點說明
CPHY 源

模拟通道

數字通道

數學通道

有效的基準通道

顯著特點

CSI/DSI 協議解碼能力。轉義模式解碼能力。

高速突發脈沖模式解碼能力。

字/符号模式解碼能力。

單端和差分模式下解碼能力

SoT/EoT 搜索能力

長短包搜索能力 轉義模式搜索能力

CRC 錯誤搜索能力

CSI/DSI 包搜索中像素值和像素數的搜索能力

子類型

CSI

DSI

字（16 位數據字解碼）

符号（cphy 數據的符号級解碼）

信号類型

單端：探頭數量：3

差分：探頭數量：5

最小探頭帶寬：由于 HS 的最小比特率設置為 4 Mbps，幾乎所有探頭均應适用。但考慮到一般 CPHY HS 速度約為 1 GHz 且速度可能因客戶而異，因此探頭需基于最終客戶想要測試的速度。

可用格式

十六進制

二進制

混合十六進制

位速率指定高速模式下的數據速率
顯示模式
特點說明
總線僅總線
結果表

表格視圖中解碼後的數據包包含以下列：

模式數據類型

虛拟标識符

PHCCRC

數據 CRC

符号

結束

錯誤

總線解碼
特點說明
最大時鍾/數據速率10 Gbps
解碼顯示

控制場（黃色）ECC/CRC（綠色）

像素場（紅色、綠色、藍色、黃色）

數據符号（青色）原始場（青色）

字和符号解碼（青色）

錯誤操作

PHCRC

CRC

SOT 同步

子類型

CSI（CSI 包解碼）

DSI（HS/LP 中的 DSI 包解碼）

字（16 位字解碼）

符号解碼

總線搜索選項
特點說明

搜索條件 (CSI/DSI)

SoT – 在 HS 模式下搜索各傳輸的 SoT

EoT – 在 HS 模式下搜索各傳輸的 EoT

數據 – 數據搜索 (HS/LP)

加擾 – 搜索加擾模式命令

壓縮 – 搜索壓縮模式命令。

特點說明

**數據包 - 搜索長短數據包

轉義 – 搜索轉義輸入模式

錯誤 – 搜索 CRC 和 PHCRC 錯誤。

**可以從标準數據包名稱列表中選擇

字/符号解碼分别搜索字/符号

Serial Triggering and Analysis ZH CN 61C 61101 16
協議解碼結果表為 CPHY 總線上捕獲的所有像素包提供了一個帶時間标記的表格視圖

Serial Triggering and Analysis ZH CN 61C 61101 16
CPHY 搜索結果顯示

ONEWIRE 特點

總線設置選項
特點說明
1-WIRE 源

模拟通道

數字通道

有效的數學通道

有效的基準通道

顯著特點

1-WIRE 協議的解碼能力。

标準模式的解碼能力。

過驅模式的解碼能力。

複位、存在事件的搜索能力

命令、數據的搜索能力

不同 ROM 數據包的搜索能力，例如讀取/匹配/跳過/搜索 ROM 和基于選擇的标準或過載模式的告警。

CRC 錯誤搜索能力

可用格式

十六進制

二進制

混合十六進制

模式指定操作模式 - 标準 (15.4 kbits/s) 或過驅 (125 kbits/s)。
推薦探頭

單端無源探頭

差分無源探頭

Serial Triggering and Analysis ZH CN 61C 61101 16
總線設置

顯示模式
特點說明
總線僅總線
結果表

表格視圖中解碼後的數據包包含以下列：

初始化

ROM 命令

ROM 編碼

CRC

命令

數據

錯誤

總線解碼
特點說明
解碼顯示

ROM 命令/ROM 代碼/命令（黃色）CRC（紫色）

複位/存在事件（綠色）

結束事件（紅色）

錯誤操作CRC
總線搜索選項
特點說明

1-WIRE 搜索

複位 – 搜索複位事件。複位是默認的觸發時機條件。

存在 – 搜索存在事件。

命令 - 搜索命令。

數據 - 搜索數據。

Read ROM（讀取 ROM）– 搜索 Read ROM（讀取 ROM）的系列代碼和序列号。

Match ROM（匹配 ROM）– 搜索 Match ROM（匹配 ROM）的系列代碼和序列号。

Overdrive Match ROM（過驅匹配 ROM）– 搜索 Match ROM（匹配 ROM）的系列代碼和序列号。

Skip ROM（跳過 ROM） – 搜索 Skip ROM（跳過 ROM）數據包。

Overdrive Skip ROM（過驅跳過 ROM） – 搜索 Overdrive Skip ROM（過驅跳過 ROM）數據包。

Search ROM（搜索 ROM）– 搜索 ROM 代碼（搜索 ROM）。

Alarm Search（告警搜索）- 搜索告警數據包。

CRC Error（CRC 錯誤）将搜索條件指定為 CRC Error（CRC 錯誤）。

Serial Triggering and Analysis ZH CN 61C 61101 16Serial Triggering and Analysis ZH CN 61C 61101 16
1-WIRE 搜索

Serial Triggering and Analysis ZH CN 61C 61101 16
協議解碼結果表為 1-WIRE 總線上捕獲的所有像素包提供一個帶時間戳的表格視圖。

Serial Triggering and Analysis ZH CN 61C 61101 16
在 1-WIRE 總線上搜索帶有系列代碼和序列号的 MATCH ROM 數據包。

CXPI 特點（版本：JASO D 015-3: 2014/J3076_201510）

總線設置選項
特點說明
CXPI 源（信号源）
  • 模拟通道- 1
  • 有效的基準通道- 1
  • 數字通道
  • 數學通道
推薦探頭這是一種低速協議，電壓在 1.8 V-3.3 V 之間
  • 有源探頭 P7240
  • TPP1500
  • 低壓單端探頭
産品微分器在解碼後總線上顯示 IBS 位，以确保字節間間距清晰。
顯著特點CXPI 源具有用于信号解碼的隐性阈值電平，即 TH(rec) 是信号的 70% 峰峰值。

傳輸節點将數據傳輸至通信總線，并将數據轉換為 UART 格式後傳輸至編碼電路。

可用格式十六進制

二進制

混合十六進制

位速率為 CXPI 總線解碼指定高達 20 kbs 的數據速率。
顯示模式
特點說明
總線僅總線
結果表表格視圖中解碼後的數據包包含以下列：
  • 開始
  • 幀類型
  • 幀 ID
  • PTYPE ID
  • 睡眠
結果表
  • 喚醒
  • 計數器
  • DLC
  • EXTDLC
  • 數據
  • 幀奇偶性
  • Ptype 奇偶性
  • CRC
  • 錯誤
總線解碼
特點說明
最大時鍾/數據速率20 kbs
解碼顯示
  • IFS（開始事件 - 垂直），起始位和停止位（綠色）
  • 幀 ID（黃色）
  • IBS：（深藍色）
  • 數據、計數器、喚醒、睡眠、DLC 和 EXTDLC（青色）
  • 奇偶性和 CRC（紫色）
錯誤操作
  • CRC
    • 奇偶性
    • IBS
    • 幀錯誤
總線搜索選項
特點說明
搜索條件
  • 開始
  • 幀
  • 幀 ID
  • PTYPE
  • DLC
  • ExtDLC
  • 網絡管理：喚醒和睡眠
  • 計數器
  • 數據
  • 錯誤：奇偶性、CRC、IBS、幀。

Serial Triggering and Analysis ZH CN 61C 61101 16
協議解碼結果表提供帶有時間戳的表格視圖，顯示 CXPI 總線上捕獲的所有包，其中包括幀類型以及受支持的錯誤。

Serial Triggering and Analysis ZH CN 61C 61101 16
在 CXPI 總線上搜索值為 6(110) 的數據包中的 DLC 域。

增強型串行外設接口 (eSPI) 特點（版本 1.0）

總線設置選項
特點說明
eSPI 源
  • 模拟通道
  • 數字通道
  • 有效的數學通道
  • 有效的基準通道
顯著特點
  • eSPI 協議解碼能力。
  • 單 I/O 模式的解碼能力，選配告警。
  • 雙 I/O 模式的解碼能力，選配告警。
  • 開始和結束事件的搜索能力
  • 狀态和等待狀态的搜索能力
  • 不同通道的搜索能力通道無關、外設、OOB、虛拟線路和基于命令或響應階段的閃存訪問。

此外，還有針對以下階段的搜索能力：基于不同通道相關命令操作碼的命令階段和基于有/無報頭的響應階段。

兩個階段均支持基于相應循環類型的子字段搜索。

基于以下階段的錯誤搜索能力：CRC/循環類型/命令操作碼/推遲/緻命/非緻命/無響應

可用格式十六進制

二進制

混合十六進制

I/O 模式指定操作模式：
  • 單模（不同通道上的 CMD 和 RSP）
  • 雙模（同一通道上的 CMD 和 RSP）
告警默認情況下選配的告警通道關閉
極性指定輸入源的極性
解碼所需通道4+1

（時鍾、片選、命令輸入、響應輸入 + 告警）

推薦探頭這是一種低速協議，電壓在 1.8 V-3.3 V 之間
  1. 有源探頭 P7240
  2. TPP1500
  3. 低壓單端探頭
微分器
  • 協議搜索選項（協議解碼下可用的其他搜索選項）：
    • 開始和結束事件
    • 等待狀态
    • 數據
    • 錯誤 – 無效命令類型、無效循環類型、緻命/非緻命錯誤。
  • 以混合十六進制解碼格式。
總線設置
特點說明
單模（默認）
Serial Triggering and Analysis ZH CN 61C 61101 16
雙模
Serial Triggering and Analysis ZH CN 61C 61101 16
顯示模式
特點說明
總線僅總線
結果表表格視圖中解碼後的數據包包含以下列：
  • 命令操作碼
  • 周期類型
  • 标頭
  • 地址
  • 數據
  • 響應
  • 狀态
  • CRC
  • 錯誤
  • PEC
總線解碼
特點說明
解碼顯示開始（綠色）

命令操作碼、響應、虛拟線數/組/索引、循環類型、标簽、長度、消息代碼、SMBus 從地址/源地址/目标地址/源從地址/操作碼、字節計數、MCTP、目标點、源點、SOM、EOM、PEC、延遲量表、消息标簽、TO、PktSeq、等待（黃色）

數據、雙字、虛拟線數據（青色）

CRC（紫色）

停止、響應錯誤、非成幀（紅色）

錯誤操作CRC、延遲、緻命、非緻命、無響應、命令操作碼、循環類型

總線搜索選項
特點說明
搜索 eSPI

開始：啓用搜索數據包解碼的開始事件。

通道無關：啓用搜索通道無關命令和響應數據包。

搜索 eSPI

外圍通道：啓用搜索不同類型的外圍通道命令和響應數據包。

OOB 通道：啓用搜索不同的帶外 (OOB) 通道命令和響應數據包。

虛拟線路通道：啓用搜索不同的虛拟線路通道命令和響應數據包。

Flash 訪問通道：啓用搜索不同的 Flash 訪問通道命令和響應數據包。

等待：啓用搜索在 TAR 窗口之後出現的等待狀态。

結束：啓用搜索當數據包解碼結束時的結束事件。

階段：選擇要搜索的命令和響應之間的階段類型。

命令：啓用搜索在标記下指定的不同通道的命令操作碼。

響應：啓用響應域的搜索。

有報頭響應：啓用搜索由響應代碼和響應修飾符組成的 RSP 操作碼。

無報頭響應：啓用搜索由響應代碼和響應修飾符組成的 RSP 操作碼。

命令操作碼：啓用搜索不同通道的命令操作碼。

周期類型：啓用基于不同通道的不同周期類型在命令和有報頭響應下的搜索。

地址：啓用基于不同的命令和有報頭響應在不同通道地址域的搜索，其中報頭基于周期類型進行分類。

标簽：啓用基于不同的命令和有報頭響應在不同通道标簽域的搜索，其中報頭基于周期類型進行分類。

搜索 eSPI

長度：啓用基于不同的命令和有報頭響應在不同通道長度域的搜索，其中報頭基于周期類型進行分類。

SMBus 從站地址：啓用搜索 OOB 通道下的 SMBus 從站地址。

虛拟線路計數：啓用搜索虛拟線路通道下的命令和有報頭響應的虛拟線路計數。

虛拟線路索引：啓用搜索虛拟線路通道下的命令和有報頭響應的虛拟線路索引。

虛拟線路數據：啓用搜索虛拟線路通道下的命令和有報頭響應的虛拟線路數據。

數據字節：設置要搜索的數據字節數。

數據：設置要搜索的數據值。基于命令和響應的搜索。

狀态：啓用在響應數據包狀态域的搜索。

錯誤類型：根據命令或響應階段設置要搜索的錯誤類型。

标記位置和通道無關
Serial Triggering and Analysis ZH CN 61C 61101 16
标記位置和通道無關

Serial Triggering and Analysis ZH CN 61C 61101 16

Serial Triggering and Analysis ZH CN 61C 61101 16

Serial Triggering and Analysis ZH CN 61C 61101 16

标記位置和通道無關

Serial Triggering and Analysis ZH CN 61C 61101 16
Serial Triggering and Analysis ZH CN 61C 61101 16

Serial Triggering and Analysis ZH CN 61C 61101 16

外設、OOB 和虛拟線路通道

标記位置和通道無關

Serial Triggering and Analysis ZH CN 61C 61101 16

Flash 訪問和外圍通道

Serial Triggering and Analysis ZH CN 61C 61101 16
協議解碼結果表為 eSPI 總線上捕獲的所有像素包提供了一個帶時間戳的表格視圖。（單 I/O 模式）

Serial Triggering and Analysis ZH CN 61C 61101 16
協議解碼結果表為 eSPI 總線上捕獲的所有像素包提供了一個帶時間戳的表格視圖。（雙 I/O 模式）

Serial Triggering and Analysis ZH CN 61C 61101 16
搜索 eSPI 總線上将命令 OpCode 設為 PUT_NP 和将周期類型設為 Memory Read 64 的外圍通道數據包。（單 I/O 模式）

Serial Triggering and Analysis ZH CN 61C 61101 16
在 eSPI 總線上搜索開始/結束事件（雙 I/O 模式）

EtherCAT 特點

總線設置選項
特點說明

以太網源

模拟通道

數字通道

有效的數學通道

有效的基準通道

顯著特點EtherCAT 協議在單端和差分模式下的解碼能力
總線設置（單端）
Serial Triggering and Analysis ZH CN 61C 61101 16
總線設置（差分）
Serial Triggering and Analysis ZH CN 61C 61101 16

可用格式

十六進制

二進制

混合十六進制

信号類型

單端（默認）

差分

顯示模式
特點說明
總線僅總線
結果表表格視圖中解碼後的數據包包含以下列：
  1. MAC 目的地址
  2. MAC 源地址
  3. VLAN 标簽
  4. EtherType
  5. ECAT 标頭長度
  6. 協議類型
  7. IP 源地址
  8. IP 目的地址
  9. Datagram 标頭
  10. 發布者标頭
  11. 網絡變量标頭
  12. Mailbox 标頭
  13. 數據
  14. 工作計數器
  15. 業務數據詳情

幀檢測序列

解碼顯示

綠色：幀頭

黃色：MAC 源地址、MAC 目的地址、以太網類型

灰色：TPID、TCI、UDP 源端口、UDP 目的端口、長度、校驗和、命令、索引、位置、偏移、地址、保留、循環幀、更多 EtherCAT 數據報、IRQ、工作計數器、PublisherID、網絡變量計數、通道、優先級、類型

深粉色：IP VersionHL、IP 服務、IP 總長度、IP 标識、IP 标志、IP 片段偏移、IP 生存時間、IP 協議、IP 報頭校驗和、IP 源地址、IP 目的地址、長度、預留、類型、填充、哈希、質量

青色：數據、詳情、發布商報頭

紅色：結束

錯誤操作FCS 錯誤
總線搜索選項
特點說明
搜索條件

開始：選擇搜索幀頭。

協議：選擇搜索協議類型，然後分别搜索各協議的幀類型。

IP 報頭：選擇基于标識、源地址和目的地址值搜索 IP 報頭。

UDP 報頭：設置要搜索的 16 位源端口。

MAC 地址：選擇搜索具有源地址和目的地址值組合的數據包。

标簽控制信息：設置要搜索的 16 位标簽控制信息。

EtherCAT 報頭長度：設置要搜索的 11 位 EtherCAT 報頭長度。

數據報：選擇搜索數據報子域，包括數據報頭、數據和工作計數器。

網絡變量：選擇搜索網絡變量子域，包括發布商報頭、NV 報頭和數據。

郵箱：選擇搜索郵箱子域，包括郵箱标題、服務數據和錯誤回複服務數據。

FCS 錯誤：選擇搜索 FCS 錯誤（如有）。

幀尾：選擇搜索幀尾。

Serial Triggering and Analysis ZH CN 61C 61101 16

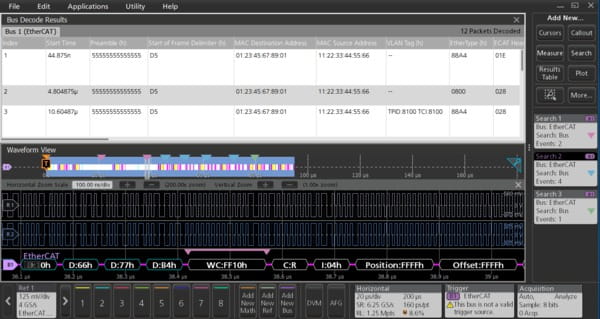

協議解碼結果表為 EtherCAT 總線上捕獲的所有包提供帶時間戳的表格視圖。
Serial Triggering and Analysis ZH CN 61C 61101 16

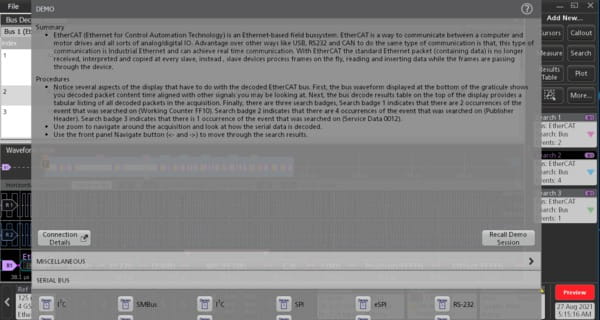

DEMO 文件内容提供 EtherCAT 總線的信息

SMBus 特點

總線設置選項
特點說明

SMBus 源

模拟通道

數字通道

有效的數學通道

有效的基準通道

顯著特點

SMBus 協議的解碼能力，PEC 字節可選。

開始、重複開始、停止和空閑事件的搜索能力。

地址的搜索能力，例如主機地址、設備地址和地址。

命令代碼、數據和 UDID 數據的搜索能力。

錯誤（任意、ACK、NACK）搜索能力。

總線設置
Serial Triggering and Analysis ZH CN 61C 61101 16
PEC 字節為真
Serial Triggering and Analysis ZH CN 61C 61101 16

可用格式

十六進制

二進制

混合

PEC可選 PEC 字節 – 默認 False
顯示模式
特點說明
總線僅總線
結果表表格視圖中解碼後的數據包包含以下列：
  1. 協議類型
  2. 地址
  3. 讀/寫
  4. 命令代碼
  5. 字節數
  6. 數據
  7. 确認

PEC

解碼顯示

綠色：開始，重複開始

黃色：地址、主機地址、設備地址、從站地址、設備從站地址、分配地址、目标從站地址、讀取、寫入、讀/寫、命令代碼、字節計數、位、空閑

青色：數據、設備功能、版本修訂、接口、供應商 ID、設備 ID、子系統供應商 ID、子系統設備 ID、供應商特定 ID

紫色：PEC

紅色：結束

錯誤操作任意、ACK、NACK
總線搜索選項
特點說明
搜索條件

開始：選擇搜索開始事件。

重複開始：選擇搜索重複開始事件。

地址：設置要搜索的 7 位地址模式。

主機地址：選擇搜索主機地址。

設備地址：設置要搜索的 7 位設備地址。

命令代碼：設置要搜索的 8 位命令代碼。

數據：設置要搜索的數據模式。

數據字節：設置要搜索的數據字節數（1 到 8 個字節）。

域字節：将 UDID 數據的域字節設為 1、2 或 4。

UDID 數據：選擇要搜索的 UDID 數據。

錯誤類型：設置要搜索的錯誤類型。您可以搜索 ANY、ACK、NACK 和 PEC 錯誤（僅當 SMBus 總線配置中的 PEC Byte 設置為 True 時，PEC 錯誤搜索才可用）。

停止：選擇搜索停止事件。

空閑：選擇搜索空閑事件。

Serial Triggering and Analysis ZH CN 61C 61101 16

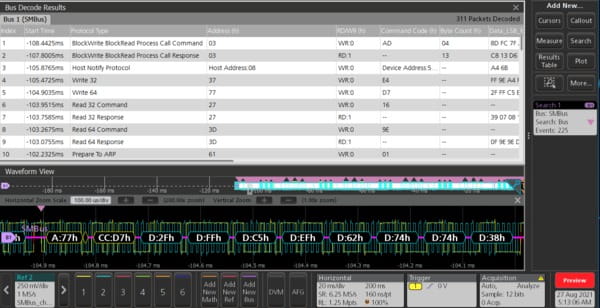

協議解碼結果表為 SMBus 總線上捕獲的所有包提供了一個帶時間戳的表格視圖（PEC Byte 設置為 False）。
Serial Triggering and Analysis ZH CN 61C 61101 16
EMO 文件内容提供 SMBus 總線信息

訂貨信息

協議捆綁套件

專門設計的軟件捆綁套件具有 1 年的可更新和永久有效期，以滿足您的設計和驗證需求。

使用我們可用于 30 多種技(jì )術的行業标準串行分析軟件驗證您的協議。

串行分析團隊的專業捆綁套件我們的行業标準專業知識和集成協議解碼器幫助您縮短設計周期、深入洞察技(jì )術發展、提高團隊效率，從而将新産品和新服務更快推向市場。

串行解碼說明4 系列 MSO5 系列 MSO6 系列 MSO
4-RL-1記錄長度增加到 6250 萬個采樣點✔✖✖
5-RL-125M記錄長度增加到 1.25 億個采樣點✖✔✖
6-RL-2記錄長度增加到 2.5 億個采樣點✖✖✔
SRAUDIO音頻串行觸發和分析（I2S、LJ、RJ、TDM）。支持在串行音頻總線上進行包級别信息觸發✔✔✔
SRAUTO汽車串行觸發和分析 (CAN, CAN FD, LIN, FlexRay)。啓用 CAN/CAN FD/LIN/FelxRay 上的包級信息觸發✔✔✔
SRNET以太網串行觸發和分析(10BASE-T, 100BASE-T)。在以太網總線上啓用解碼和分析。✔✔✔
SRI3CI3C 串行解碼和分析在 MPI I3C 上啓用對包級别信息的解碼和搜索✔✔✔
SRNRZNRZ 串行解碼和分析。支持具有位序（MSB 或 LSB 優先）的正常和倒置極性的 NRZ✔✔✔
SRPM功率管理串行觸發和分析。支持在 SPMI 總線上進行包級别信息觸發✔✔✔
SRUSB2USB 2.0 串行觸發和分析模塊（LS、FS、HS）。支持在 USB 2.0 總線上進行包級别信息觸發✔✔✔
SRMDIOMDIO 協議解碼器和搜索。廣泛搜索選項。✔✔✔
SRSVIDSVID 協議解碼器和搜索。支持版本 1.92。廣泛搜索選項✔✔✔
SR8B10B8B10B 串行解碼和分析如果在 8b10b 中發現 10 位符号的 4 位 6 位奇偶校驗錯誤，則查找并顯示奇偶校驗錯誤✖✔✔
SRETHERCATETHERCAT 協議解碼器和搜索。在 EtherCAT 總線上啓用解碼和分析。✔✔✔
SRSMBUSSMBUS 協議解碼器和搜索。在 SMbus 總線上啓用解碼和分析。✔✔✔
1 年期許可證4-PRO-SERIAL-1Y5-PRO-SERIAL-1Y6-PRO-SERIAL-1Y
永久許可證4-PRO-SERIAL-PER5-PRO-SERIAL-PER6-PRO-SERIAL-PER

面向軍事和航空航天設計師的專業捆綁套件。我們的軟件設計工具有助于您縮短設計周期、深入洞察技(jì )術發展、提高團隊效率，從而将新産品和新服務更快推向市場。

串行解碼說明4 系列 MSO5 系列 MSO6 系列 MSO
4-RL-1記錄長度增加到 6250 萬個采樣點✔✖✖
5-Rl-125M記錄長度增加到 1.25 億個采樣點✖✔✖
6-RL-2記錄長度增加到 2.5 億個采樣點✖✖✔
SRAERO航空串行觸發和分析（MIL-STD-1553，ARINC429）。支持進行包級别信息觸發✔✔✔
SRSPACEWIRESpaceWire 串行分析。在 SpaceWire 總線上啓用解碼和分析。✔✔✔
MTM✔✔✔
SRNRZNRZ 串行解碼和分析。支持具有位序（MSB 或 LSB 優先）的正常和倒置極性的 NRZ✖✔✔
DJA抖動分析包包括 TIE、眼圖、直方圖和其他高級分析測量。✔✔✔
1 年期許可證

永久許可證

4-PRO-MILGOV-1Y5-PRO-MILGOV-1Y6-PRO-MILGOV-1Y
4-PRO-MILGOV-PER5-PRO-MILGOV-PER6-PRO-MILGOV-PER

在購買時添加到儀器

串行總線類型3 系列 MDO 選項4 系列 MSO 選項5 系列 MSO 選項6 系列 MSO 選項說明
MIL-STD-1553、ARINC 4293-SRAERO4-SRAERO5-SRAERO6-SRAERO航空串行觸發和分析（MIL-STD-1553，ARINC 429）。允許在 MIL-STD-1553 和 ARINC-429 總線上進行包級别信息觸發，并提供分析工具，如信号數字視圖、總線視圖、包解碼、搜索工具以及帶時标信息的包解碼表。
I2S、LJ、RJ、TDM3-SRAUDIO4-SRAUDIO5-SRAUDIO6-SRAUDIO音頻串行觸發和分析（I2S、LJ、RJ、TDM）。在串行音頻總線上觸發包級信息，以及提供多種分析工具，如數字信号視圖、總線視圖、包解碼、搜索工具、帶時間戳信息的包解碼表。
8b10b不适用不适用5-SR8B10B5-SR8B10B8B10B 串行解碼和分析在總線上解碼和搜索包級信息，提供多種分析工具，如信号的數字視圖、總線視圖、包解碼、搜索工具、帶時間标記信息的包解碼表。如果在 8b10b 中發現 10 位符号的 4 位 6 位奇偶校驗錯誤，則查找并顯示奇偶校驗錯誤。
NRZ不适用4-SRNRZ5-SRNRZ6-SRNRZNRZ 串行解碼和分析。在總線上解碼和搜索包級信息，提供多種分析工具，如信号的數字視圖、總線視圖、包解碼、搜索工具、帶時間标記信息的包解碼表。目前不支持 NRZ-I、NRZ-M、NRZ-S 和 NRZ-C 等變體。僅支持具有位序（MSB 或 LSB 優先）的正常和倒置極性的 NRZ。
CAN、CAN FD、LIN、FlexRay3-SRAUTO4-SRAUTO5-SRAUTO6-SRAUTO汽車串行觸發和分析 (CAN, CAN FD, LIN, FlexRay)。在 CAN/CAN FD/LIN/FlexRay 總線上觸發包級信息，以及提供多種分析工具，如數字信号視圖、總線視圖、包解碼、搜索工具、帶時間戳信息的包解碼表。
Automotive 100BASE-T1不适用不适用5-SRAUTOEN16-SRAUTOEN1100BASE-T1 汽車以太網串行分析。
SENT不适用4-SRAUTOSEN5-SRAUTOSEN6-SRAUTOSEN汽車傳感器串行觸發和分析 (SENT)。允許在 SENT 總線上進行包級别信息觸發，并提供分析工具，如信号數字視圖、總線視圖、包解碼、搜索工具以及帶時标信息的包解碼表。
RS-232/422/485、UART3-SRCOMP4-SRCOMP5-SRCOMP6-SRCOMP計算機串行觸發和分析（RS-232、RS-422、RS-485、UART）。在 RS-232/422/485 和 UART 總線上觸發包級信息，提供多種分析工具，如信号的數字視圖、總線視圖、包解碼、搜索工具、帶時間标記信息的包解碼表。
I 2C, SPI3-SREMBD4-SREMBD5-SREMBD6-SREMBD嵌入式串行觸發和分析（I2C、SPI）。啓用在 I2C 和 SPI 總線上由包級信息觸發，并提供分析工具，如數字信号視圖、總線視圖、包解碼、搜索工具以及帶時間戳信息的包解碼表。
以太網不适用4-SRENET5-SRENET6-SRENET以太網串行觸發和分析(10BASE-T, 100BASE-T)。可以觸發以太網總線包級信息，并擁有多種分析工具，如信号數字視圖、總線視圖、包解碼、搜索工具及帶時間标記信息的包解碼表。
I3C不适用4-SRI3C5-SRI3C6-SRI3CI3C 串行解碼和分析在 I3C 總線上解碼和搜索包級信息，提供多種分析工具，如信号的數字視圖、總線視圖、包解碼、搜索工具、帶時間标記信息的包解碼表。
SPMI不适用4-SRPM5-SRPM6-SRPM功率管理串行觸發和分析(SPMI)。可以觸發 SPMI 總線包級信息，并擁有多種分析工具，如信号數字視圖、總線視圖、包解碼、搜索工具及帶時間标記信息的包解碼表。
Spacewire不适用4-SRSPACEWIRE5-SRSPACEWIRE6-SRSPACEWIRESpacewire 串行分析。在 Spacewire 總線上啓用解碼和分析。
USB 2.03-SRUSB24-SRUSB25-SRUSB26-SRUSB2USB 2.0 串行觸發和分析模塊（LS、FS、HS）。可以觸發 USB 2.0 總線包級信息，并擁有多種分析工具，如信号數字視圖、總線視圖、包解碼、搜索工具及帶時間标記信息的包解碼表。
串行選件捆綁包3-BND不适用不适用不适用添加可用于儀器的所有串行分析選項和功率分析選項。
PSI5不适用4-SRPSI55-SRPSI56-SRPSI5PSI5 串行解碼（v1.3 和 2.1）和分析。啓用解碼和搜索包級信息，提供多種分析工具，如信号的數字視圖、總線視圖、包解碼、搜索工具、帶時間标記信息的包解碼表。
MDIO不适用4-SRMDIO5-SRMDIO6-SRMDIOMDIO 協議解碼器和搜索，無硬件觸發；節點鎖定
SVID不适用4-SRSVID5-SRSVID6-SRSVIDSVID 協議解碼器和搜索，無硬件觸發；節點鎖定
e-USB2不适用4-SREUSB25-SREUSB26-SREUSB2

eUSB2 協議解碼器和搜索；節點鎖定

DPHY不适用不适用5- SRDPY6- SRDPY

DPHY CSI/DSI（DSI2.0 /CSI2.0 協議解碼器。支持 HS 數據傳輸突發脈沖和轉義模式功能。

數據傳輸可以使用 8 位原始數據或使用 8b9b 編碼符号

曼徹斯特不适用4-SRMANCH5-SRMANCH6-SRMANCH支持通用曼徹斯特解碼。根據定義的數據包結構解碼數據包。同步、奇偶校驗、曼徹斯特等錯誤解碼
SDLC4-SRSDLC5-SRSDLC6-SRSDLCSDLC 解碼器和搜索。捕獲波形的廣泛搜索選項，如無編号、監督、地址等
CPHY 1.2不适用不适用5-SRCPHY6-SRCPHY

MIPI C-PHY CSI/DSI 協議解碼器和搜索

1-Wire不适用4-SRONEWIRE5-SRONEWIRE6-SRONEWIRE1-Wire 協議解碼器和搜索
eSPI不适用4-SRESPI5-SRESPI6-SRESPIeSPI 協議解碼器和搜索
CXPI不适用4-SRCXPI5-SRCXPI6-SRCXPICXPI 協議解碼器和搜索
ETHERCAT不适用4-SRETHERCAT5-SRETHERCAT6-SRETHERCATETHERCAT 協議解碼器和搜索
SMBUS不适用4-SRSMBUS5- SRSMBUS6- SRSMBUSSMBUS 協議解碼器和搜索
NFC不适用4-RFNFC5-RFNFC6-RFNFCNFC 協議解碼和搜索

想升級已購買的儀器

串行總線 33 系列 MDO 節點鎖定許可證 44 系列 MSO 節點鎖定/浮動許可證5 系列 MSO 節點鎖定/浮動許可證6 系列 MSO 節點鎖定/浮動許可證
MIL-STD-1553、ARINC 429SUP3 SRAEROSUP4-SRAERO

SUP4-SRAERO-FL

SUP5-SRAERO

SUP5-SRAERO-FL

SUP6-SRAERO

SUP6-SRAERO-FL

I2S、LJ、RJ、TDMSUP3 SRAUDIOSUP4-SRAUDIO

SUP4-SRAUDIO-FL

SUP5-SRAUDIO

SUP5-SRAUDIO-FL

SUP6-SRAUDIO

SUP6-SRAUDIO-FL

CAN、CAN FD、LIN、FlexRaySUP3 SRAUTOSUP4-SRAUTO

SUP4-SRAUTO-FL

SUP5-SRAUTO

SUP5-SRAUTO-FL

SUP6-SRAUTO

SUP6-SRAUTO-FL

8B10B不适用不适用SUP5-SR8B10B

SUP5-SR8B10B-FL

SUP6-SR8B10B

SUP6-SR8B10B-FL

NRZ不适用SUP4-SRNRZ

SUP4-SRNRZ-FL

SUP5-SRNRZ

SUP5-SRNRZ-FL

SUP6-SRNRZ

SUP6-SRNRZ-FL

100BASE-T1 汽車以太網不适用不适用SUP5-SRAUTOEN1

SUP5-SRAUTOEN1-FL

SUP6-SRAUTOEN1

SUP6-SRAUTOEN1-FL

SENT不适用SUP4-SRAUTOSEN

SUP4-SRAUTOSEN-FL

SUP5-SRAUTOSEN

SUP5-SRAUTOSEN-FL

SUP6-SRAUTOSEN

SUP6-SRAUTOSEN-FL

RS-232/422/485、UARTSUP3 SRCOMPSUP4-SRCOMP

SUP4-SRCOMP-FL

SUP5-SRCOMP

SUP5-SRCOMP-FL

SUP6-SRCOMP

SUP6-SRCOMP-FL

I2C、SPISUP3 SREMBDSUP4-SREMBD

SUP4-SREMBD-FL

SUP5-SREMBD

SUP5-SREMBD-FL

SUP6-SREMBD

SUP6-SREMBD-FL

以太網不适用SUP4-SRENET

SUP4-SRENET-FL

SUP5-SRENET

SUP5-SRENET-FL

SUP6-SRENET

SUP6-SRENET-FL

I3C不适用SUP4-SRI3C

SUP4-SRI3C-FL

SUP5-SRI3C

SUP5-SRI3C-FL

SUP6-SRI3C

SUP6-SRI3C-FL

SPMI不适用SUP4-SRPM

SUP4-SRPM-FL

SUP5-SRPM

SUP5-SRPM-FL

SUP6-SRPM

SUP6-SRPM-FL

Spacewire不适用SUP4-SRSPACEWIRE

SUP4-SRSPACEWIRE

SUP5-SRSPACEWIRE

SUP5-SRSPACEWIRE-FL

SUP6-SRSPACEWIRE

SUP6-SRSPACEWIRE-FL

USB 2.0SUP3 SRUSB2SUP4-SRUSB2

SUP4-SRUSB2-FL

SUP5-SRUSB2

SUP5-SRUSB2-FL

SUP6-SRUSB2

SUP6-SRUSB2-FL

串行分析捆綁套件 5SUP3 BND不适用不适用不适用
PSI5不适用SUP4-SRPSI5

SUP4-SRPSI5-FL

SUP5-SRPSI5

SUP5-SRPSI5-FL

SUP6-SRPSI5

SUP6-SRPSI5-FL

MDIO不适用SUP4-SRMDIO

SUP4-SRMDIO-FL

SUP5-SRMDIO

SUP5-SRMDIO-FL

SUP6-SRMDIO

SUP6-SRMDIO-FL

SVID不适用SUP4-SRSVID

SUP4-SRSVID-FL

SUP5-SRSVID

SUP5-SRSVID-FL

SUP6-SRSVID

SUP6-SRSVID-FL

e-USB2不适用SUP4-SREUSB2

SUP4-SREUSB2-FL

SUP5-SREUSB2

SUP5-SREUSB2-FL

SUP6-SREUSB2

SUP6-SREUSB2-FL

DPHY不适用不适用SUP5-SRDPHY

SUP5-SRDPHY -FL

SUP6-SRDPHY

SUP6-SRDPHY-FL

曼徹斯特不适用SUP4-SRMANCH

SUP4-SRMANCH-FL

SUP5-SRMANCH

SUP5-SRMANCH-FL

SUP6- SRMANCH

SUP6- SRMANCH -FL

SDLC不适用SUP4-SRSDLC

SUP4- SRSDLC -FL

SUP5- SRSDLC

SUP5- SRSDLC -FL

SUP6- SRSDLC

SUP6- SRSDLC -FL

CPHY 1.2不适用不适用SUP5-SRCPHYSUP6-SRCPHY
1-Wire不适用SUP4-SRONEWIRESUP5-SRONEWIRESUP6-SRONEWIRE
eSPI不适用SUP4-SRESPI

SUP4-SRESPI-FL

SUP5-SRESPI

SUP5-SRESPI-FL

SUP6-SRESPI

SUP6-SRESPI-FL

CXPI不适用SUP4-SRCXPI

SUP4-SRCXPI-FL

SUP5-SRCXPI

SUP5-SRCXPI-FL

SUP6-SRCXPI

SUP6-SRCXPI-FL

ETHERCAT不适用SUP4-SRETHERCAT

SUP4-SRETHERCAT-FL

SUP5-SRETHERCAT

SUP5-SRETHERCAT-FL

SUP6-SRETHERCAT

SUP6-SRETHERCAT-FL

SMBUS不适用SUP4-SRSMBUS

SUP4-SRSMBUS-FL

SUP5-SRSMBUS

SUP5-SRSMBUS-FL

SUP6-SRSMBUS

SUP6-SRSMBUS-FL

NFC不适用SUP4-RFNFC

SUP4-RFNFC-FL

SUP5-RFNFC

SUP5-RFNFC-FL

SUP6-RFNFC

SUP6-RFNFC-FL

推薦探頭

如需了解推薦探頭型号及任何必要的探頭适配器的進一步信息，請參閱 http://www.tek.com/probes。

合作夥伴産品訂購信息

合作夥伴簡介

購買時添加到儀器（支持 Windows 選項）

串行總線類型最小帶寬推薦探頭5 系列 MSO 選項6 系列/6B 系列 MSO 選項說明
PGY-eMMC（僅限 Windows 選項）2 GHzMSO5/6 系列标準探頭PGY-eMMCPGY-eMMCeMMC 和 SD (UHS-I) 電氣測量和協議解碼軟件符合 eMMC 版本 4.41、4.51、5.0、5.1 規範。支持 Boot、SDR、DDR、HS200 和 HS400 模式，用于電氣測量和協議解碼
PGY-SDIO（僅限 Windows 選項）2 GHzMSO5/6 系列标準探頭PGY-I2CPGY-I2CI2C 電氣驗證和協議解碼軟件
PGY-QSPI（僅限 Windows 選項）500 MHzMSO5/6 系列标準探頭PGY-SPIPGY-SPIQSPI 規範中指定的電氣測量一緻性測試和協議解碼。支持 Ext SPI、Dual SPI 和 Quad SPI 的單/雙傳輸速率 (STR/DTR)、電氣測量和一緻性測試。支持在命令索引和 S# 下降沿上觸發。支持泰克 MSO 系列的模拟和數字通道

MSO 系列支持的協議列表的參考銷售表（請注意：僅限 Windows）

串行總線類型最小帶寬推薦探頭訂購5 系列 MSO 選項6 系列/6B 系列 MSO 選項說明
RFFE500 MHzMSO5/6 系列标準探頭參考銷售。聯系方式： http://[email protected]PGY-RFFEPGY-RFFE

RFFE 協議觸發和解碼分析軟件。

PGY-RFFE 采用基于硬件的實時識别 RFFE 協議的觸發功能，可以對長達 125MB 的采集記錄長度執行協議分析，隻需按一個按鈕，就可以提供傑出的 RFFE 協議分析結果。

I2S500 MHx 及以上

标配探頭

參考銷售。聯系方式： http://[email protected]PGY-I2SPGY-I2SI2S 電氣、音頻和協議測試軟件
I2C500 MHz 及以上

标配探頭

參考銷售。聯系方式： http://[email protected]PGY-I2CPGY-I2CI2C 電氣驗證和協議解碼軟件
SPI500 MHz 及以上

标配探頭

參考銷售。聯系方式： http://[email protected]PGY-SPIPGY-SPISPI 電氣驗證和協議解碼軟件
I3C500 MHz 及以上

标配探頭

參考銷售。聯系方式： http://[email protected]PGY-I3CPGY-I3CI3C 電氣驗證、協議觸發和解碼軟件
JTAG500 MHz 及以上

标配探頭

參考銷售。聯系方式： http://[email protected]PGY-JTAGPGY-JTAGJTAG 協議解碼軟件
ONFI

4 GHz 及以上

聯系 Prodigy參考銷售。聯系方式： http://[email protected]PGY-ONFIPGY-ONFIONFI 電氣時序分析軟件
SPMI500 MHz 及以上标配探頭參考銷售。聯系方式： http://[email protected]PGY-SPMIPGY-SPMISPMI 協議解碼軟件
MPHY16 GHz 及以上聯系 Prodigy參考銷售。聯系方式： http://[email protected]

PGY-UPRO

PGY-LLI

PGY-UFS（需要 PGY-UPRO）

PGY-UPRO

PGY-LLI

PGY-UFS（需要 PGY-UPRO）

MIPI MPHY -UniPro/LLI/UFS 協議解碼軟件
USB 2.0

2 GHz

聯系 Prodigy參考銷售。聯系方式： http://[email protected]PGY-USBPGY-USBUSB 2.0 協議解碼軟件
USB-PD500 MHz 及以上标配探頭參考銷售。聯系方式： http://[email protected]PGY-PDPGY-PDUSB PD (CC) 協議分析軟件
UART500 MHz 及以上标配探頭參考銷售。聯系方式： http://[email protected]PGY-UARTPGY-UARTUART 電氣驗證和協議解碼軟件
KX/KR

12 GHz 及以上

聯系 Prodigy參考銷售。聯系方式： http://[email protected]PGY-NEGOPGY-NEGOKX/KR DME 和工頻訓練分析軟件
100Base-T12 GHz 及以上

标配探頭

參考銷售。聯系方式： http://[email protected]PGY-100Base T1PGY-100Base T1100 Base-T1 協議解碼軟件
SVID500 MHz 及以上

标配探頭

參考銷售。聯系方式： http://[email protected]

PGY-SVID

PGY-SVIDSVID 協議解碼軟件
USB3 Gen 1

23 GHz 及以上

聯系 Prodigy參考銷售。聯系方式： http://[email protected]PGY-USB3 Gen1PGY-USB3 Gen1USB3 Gen 1 5 Gbps 協議解碼軟件
USB3 Gen 2

23 GHz 及以上

聯系 Prodigy參考銷售。聯系方式： http://[email protected]PGY-USB3 Gen1PGY-USB3 Gen1USB3 Gen 2 協議解碼軟件
8B10B

4 GHz 及以上

聯系 Prodigy參考銷售。聯系方式： http://[email protected]PGY-8B10BPGY-8B10B8B10B 協議解碼軟件
1000T1-LT

4 GHz 及以上

聯系 Prodigy參考銷售。聯系方式： http://[email protected]PGY-1000T1-LTPGY-1000T1-LT1000BaseT1 工頻培訓解碼軟件
條件和條款
2-3 周 ARO 提前期。

  • 1 不适用于 3 系列 MDO。

    2 實際十進制字節計數用混合十六進制格式顯示，但原始值用二進制和十六進制格式顯示。

    3 軟件帶有儀器固件。請始終下載并安裝最新版本的固件。選項文檔是應用程序“幫助”功能的一部分。

    4 3 系列 MDO 選項“許可證名稱”在選項編号中沒有破折号。

    5 儀器可用的所有串行總線和功率分析選項。

    Serial Triggering and Analysis ZH CN 61C 61101 16
    		産品符合 IEEE 标準 488.1-1987、RS-232-C 及泰克标準規範和規格。
    Serial Triggering and Analysis ZH CN 61C 61101 16
    		接受評估的産品領域：電子測試和測量儀器的規劃、設計/開發和制造。

    61C-61101-16
