6 系列 MSO 上的 D-PHY 發射機測試解決方案

選項 6-CMDPHY 産品技(jì )術資料


泰克 TekExpress® 選項 6-CMDPHY (D-PHYTX)為根據 MIPI D-PHY v1.2 規範進行發射機一緻性測試和表征提供了完整的物理層測試解決方案。D-PHYTX 自動測試解決方案與泰克 6 系列 MSO 示波器相結合，為測試、調試和表征 D-PHY 數據鏈路的電氣和定時指标提供了簡便的方式。

主要功能

測試時間
- 全自動解決方案: 隻需單擊 D-PHY 信号中的高速 (HS)、低速率(LP)、低功率-高速(LP-HS)和超低功率狀态(ULPS)序列，就可以執行 D-PHY 發射機測試
- 您可以選擇單獨測試或一組測試
測試 100% 覆蓋 D-PHY v1.2, CTS v1.2
- 執行全自動測試，包括根據 D-PHY v1.2 以下規範執行總線周轉時間(BTA) 和超低功率狀态(ULPS)測量。
測量種類
- D-PHYTX 運行多個場景，比如連續或突發模式、端接方差和變化的空閑時間。
發射機合規性測試及其他(調試)
- 在 TekExpress 中簡便地修改測試參數極限，進行調試、裕量和表征測試
- 在連續模式下運行 TekExpress 應用，收集數據，執行表征
信号接入
- 使用低負載、單端或差分泰克 TDP7700 系列高阻抗 TriMode 探頭測量 MIPI 信号
- 支持 TekFlex™ 附件，進行靈活探測
離線和遠程分析
- 分析實時采集或預先采集的波形
- 允許遠程執行測試

應用

單鍵全自動 D-PHY 測試

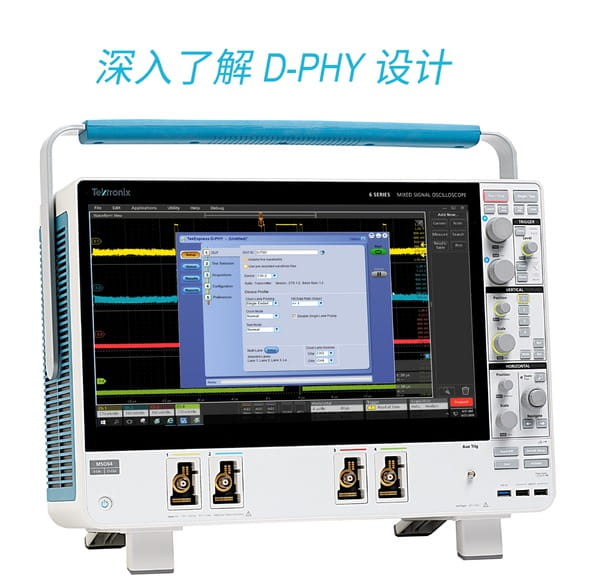

泰克 TekExpress D-PHYTX 自動測試軟件在安裝了選項 6-WIN (Windows 10 操作系統)的 6 系列 MSO 上運行。示波器和測試軟件緊密集成，為測試 D-PHY 發射機接口和器件提供了簡單高效的自動化方式，滿足 DPHY 合規性測試規範修訂版 1.2 及以下的測試要求。

D-PHYTX 軟件可以簡便地完成測量設置及執行測試。直觀的圖形用戶界面(GUI)全面表示從設置到測試的整個工作流程，您可以把重點放在設計和調試上，而不是測量設置上。

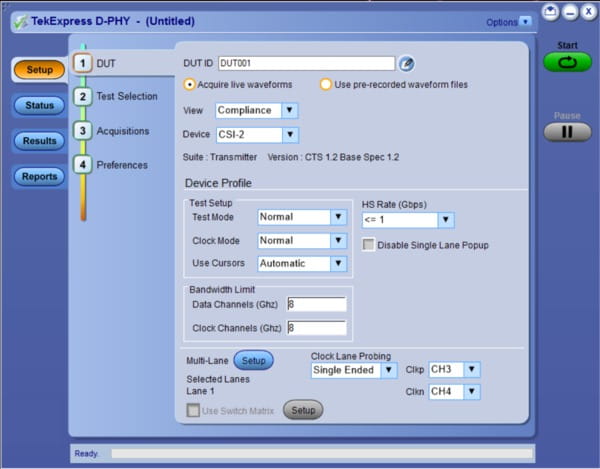

精心設計的基于工作流程的用戶界面，引導您完成測試設置和執行過程。

根據規範從菜單中選擇 HS、LP 和 HS-LP 組測試。

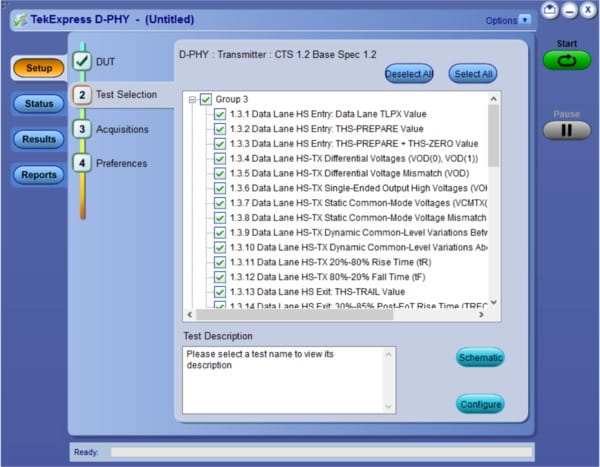

從 Test Selection 菜單中選擇測試組或單獨測試。

您隻需按一個按鈕，就可以查看選定測試的示意圖。您還可以顯示測試連接圖，避免設置錯誤。

通過/不通過報告

報告标簽為 DUT 的每條通路提供了一個視圖，包括完整的測試結果、通過/不通過狀态、測試裕量及與測試結果配套的圖像。


詳細報告提供了測試結果記錄。

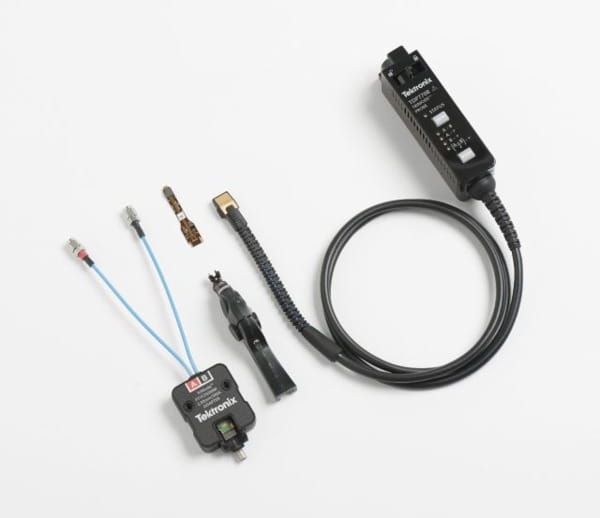

TDP7700 系列 TriMode 探頭，執行 MIPI D-PHY TX 測量

由于高速模式和低功率模式下差分信号測量源，MIPI D-PHY 應用有許多特殊的探測要求。在高速模式下，D-PHY 信号在端接模式下工作，采用差分信令。在低功率模式下，D-PHY 信号在未端接模式下工作，采用單端信号。因此，MIPI D-PHY 有兩種關鍵探測要求：

提供高阻抗，以使信号負載達到最小
同時需要差分模式和單端模式探測

泰克 TDP7700 系列 TriMode 探頭是為迎接這一測量挑戰而設計的。TDP7700 适用于 6 系列 MSO，對探頭和尖端的信号路徑進行全面 AC 校準，為實時示波器提供了超高的探頭保真度。創新的新探頭設計，采用 SiGe 技(jì )術提供當前及未來所需的帶寬和保真度。

TDP7708 探頭擁有高阻抗輸入和 TriMode 功能，減少了進行 D-PHY測量所需的探頭數量。

TriMode 探測可以使用一個探頭設置，準确地進行差分測量、單端測量和共模測量，提高工作效率。由于這種獨特的功能，您可以在示波器上，在差分測量、單端測量和共模測量之間切換，而不用移動探頭的連接點。

TDP7700 在連接方面的一項關鍵測量創新，是采用焊接式探頭尖端，探頭的輸入緩沖器距尖端隻有幾毫米遠的距離。這種方式在連接 MIPI D-PHY 電路時異常方便。

TDP7700 系列探頭的其他特點包括：

探頭尖端有一個有源緩沖放大器，探頭輸入距緩沖器的距離僅 3.2mm。
8GHz 以下實現了完美的步進響應和低插入損耗
低 DUT 負載，100kΩ (DC) 和 0.4pF (AC) 性能
高共模抑制比 (CMRR)
低噪聲

技(jì )術數據

D-PHY 基本指标: 修訂版 1.2

D-PHY 合規性規範: 修訂版 1.2

測量: 高速模式和低功率模式，包括 ULPS 和 BTA。

Group 1 測試

數據通路 LP-TX 信令

1.1.1: 數據通路 LP-TX Thevenin 輸出高電平電壓 (VOH)
1.1.2: 數據通路 LP-TX Thevenin 輸出低電平電壓 (VOL)
1.1.3: 數據通路上升時間
1.1.4: 數據通路下降時間
1.1.5: 數據通路 LP-TX 轉換速率相對于 CLOAD (δV/δtSR)
1.1.6: 數據通路 LP-TX 異或時鍾脈寬 (TLP-PULSE-TX)
1.1.7: 數據通路 LP-TX 異或時鍾周期 (TLP-PER-TX)

Group 2 測試

時鍾通路 LP-TX 信令

1.2.1: 時鍾通路 LP-TX Thevenin 輸出高電平電壓 (VOH)
1.2.2: 時鍾通路 LP-TX Thevenin 輸出低電平電壓 (VOL)
1.2.3: 時鍾通路上升時間
1.2.4: 時鍾通路下降時間
1.2.5: 時鍾通路 LP-TX 轉換速率相對于 CLOAD (δV/δtSR)

Group 3 測試

數據通路 HS-TX 信令

1.3.1: 數據通路 HS 進入: 數據通路 TLPX 值
1.3.2: 數據通路 HS 進入: THS-PREPARE 值
1.3.3: 數據通路 HS 進入: THS-PREPARE + THS-ZERO 值
1.3.4: 數據通路 HS-TX 差分電壓 (VOD(0), VOD(1))
1.3.5: 數據通路 HS-TX 差分電壓不匹配 (ΔVOD)
1.3.6: 數據通路 HS-TX 單端輸出高壓 (VOHHS(DP), VOHHS(DN))
1.3.7: 數據通路 HS-TX 共模電壓 (VCMTX(1), VCMTX(0))
1.3.8: 數據通路 HS-TX 共模電壓不匹配 (ΔVCMTX(1,0))
1.3.9: 數據通路 HS-TX 50-450 MHz 間動态公共電平方差 (ΔVCMTX(LF))
1.3.10: 數據通路 HS-TX 450 MHz 以上動态公共電平方差 (ΔVCMTX(HF))
1.3.11: 數據通路 HS-TX 20%-80% 上升時間 (tR)
1.3.12: 數據通路 HS-TX 80%-20% 下降時間 (tR)
1.3.13: 數據通路 HS 退出: THS-TRAIL 值
1.3.14: 數據通路 HS 退出: 30%-80% EoT 後上升時間 (TREOT) 值
1.3.15: 數據通路 HS 退出: TEOT 值
1.3.16: 數據通路 HS 退出: THS-EXIT 值

Group 4 測試

時鍾通路 HS-TX 信令

1.4.1: 時鍾通路 HS 進入: TLPX 值
1.4.2: 時鍾通路 HS 進入: TCLK-PREPARE 值
1.4.3: 時鍾通路 HS 進入: TCLK-PREPARE + TZERO 值
1.4.4: 時鍾通路 HS-TX 差分電壓 (VOD(0), VOD(1))
1.4.5: 時鍾通路 HS-TX 差分電壓不匹配 (ΔVOD)
1.4.6: 時鍾通路 HS-TX 單端輸出高壓 (VOHHS(DP), VOHHS(DN))
1.4.7: 時鍾通路 HS-TX 共模電壓 (VCMTX(1), VCMTX(0))
1.4.8: 時鍾通路 HS-TX 共模電壓不匹配 (ΔVCMTX(1,0))
1.4.9: 時鍾通路 HS-TX 50-450 MHz 間動态公共電平方差 (ΔVCMTX(LF))
1.4.10: 時鍾通路 HS-TX 450 MHz 以上動态公共電平方差 (ΔVCMTX(HF))
1.4.11: 時鍾通路 HS-TX 20%-80% 上升時間 (tR)
1.4.12: 時鍾通路 HS-TX 80%-20% 下降時間 (tR)
1.4.13: 時鍾通路 HS 退出: TCLK-TRAIL 值
1.4.14: 時鍾通路 HS 退出: 30%-80% EoT 後上升時間 (TREOT) 值
1.4.15: 時鍾通路 HS 退出: TEOT 值
1.4.16: 時鍾通路 HS 退出: THS-EXIT 值
1.4.17: 時鍾通路 HS 時鍾瞬時 (UIINST)
1.4.18: 時鍾通路 HS 時鍾增量 UI (ΔUI)

Group 5 測試

HS-TX 時鍾通路到數據通路定時

1.5.1: HS 進入 TCLK-PRE 值
1.5.2: HS 退出 TCLK-POST 值
1.5.3: HS 時鍾上升沿對準到第一個淨荷位
1.5.4: 數據到時鍾時延 (TSKEW (TX))
1.5.5: 初始 HS 時延校準突發 (TSKEWCAL-SYNC, TSKEWCAL)
1.5.6: 周期 HS 時延校準突發 (TSKEWCAL-SYNC, TSKEWCAL)

Group 6 測試

LP-TX INIT、ULPS 和 BTA 要求

1.6.1: INIT: LP-TX 初始化周期 (TINIT, MASTER)
1.6.2: ULPS 進入：檢驗時鍾通路 LP-TX ULPS 支持
1.6.3: ULPS 退出：發送的 TWAKEUP 間隔
1.6.4: BTA: TX 側 TTA-GO 間隔值
1.6.5: BTA: RX 側 TTA-SURE 間隔值
1.6.6: BTA: RX 側 TTA-GET 間隔值

探測配置: 單端和差分采集

觸發: 在時鍾連續模式下時鍾通路測試邊沿觸發。對所有其他測試和所有其他模式選擇寬度觸發和跳變觸發

訂購信息

要求的硬件

示波器	6 系列 MSO 示波器，最低帶寬 4 GHz (選項 6-BW-4000)
支持的儀器	MSO64
要求的選項	6-WIN (可拆卸固态硬盤，裝有 Microsoft Windows 10 操作系統)

要求的軟件

應用	選件	許可證類型
MIPI D-PHY 1.2 自動一緻性測試解決方案	6-CMDPHY	購買新儀器許可
	SUP6-CMDPHY	升級許可
	SUP6-CMDPHY-FL	浮動許可證

探頭	質量
TDP7708 Tri-mode 探頭	四個 (推薦用來連接 Dp, Dn, Cp 和 Cn)
P77STFLXA 焊接尖端，采用 TekFlex 連接器技(jì )術	兩對
