三相逆變器電機驅動器分析

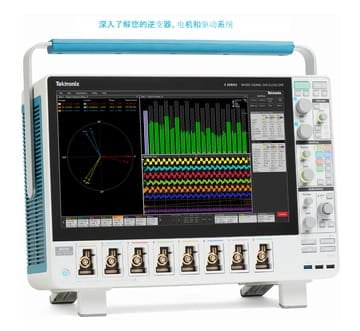

三相電力系統的測量和分析本質上比單相系統更複雜。盡管示波器能夠以高采樣率捕獲電壓和電流波形，但需進一步計算才能從數據中産生關鍵的功率測量值。基于示波器的三相解決方案允許使用高達 16 位的 HiRes 采集模式捕獲具有更高采樣率、更長記錄長度的三相電壓和電流波形，并在自動測量的支持下産生關鍵的功率測試結果。基于脈寬調制 (PWM) 的功率轉換器（例如變頻電機驅動器）會使測量複雜化，因為提取 PWM 信号的精确零交叉點非常重要，因此對于電機設計師而言，示波器成為推薦的用于驗證和故障排除的測試工具。旨在用于對逆變器、電機和驅動器進行自動化功率分析的專用軟件，極大地簡化了對 PWM 系統的重要三相功率測量，并可以幫助工程師更快地了解他們的設計。借助泰克逆變器-電機驅動器分析 (IMDA) 解決方案，設計師能夠充分利用 5 系列/5 系列 B/6 系列 B MSO 上的高級用戶界面、六個或八個模拟輸入通道和“高分辨率”模式（16 位），設計出更出色和更高效的三相電機驅動器系統。IMDA 解決方案能夠針對工業電機以及交流感應電機、永磁同步電機 (PMSM) 和無刷直流 (BLDC) 電機的驅動器系統提供快速、準确和可重複的電氣測量結果。它可以配置為測量直流到三相交流轉換器，例如電動汽車中使用的轉換器。

主要特點和技(jì )術規格

測量概述

可變頻驅動器等三相功率轉換器在設計過程中需要進行一系列測量。用于 5 系列/5 系列 B/6 系列 B MSO 的“逆變器、電機和驅動器分析”套件自動執行“電氣分析”組别中的關鍵電氣測量。測量設置可配置為測量輸入或輸出接線配置。

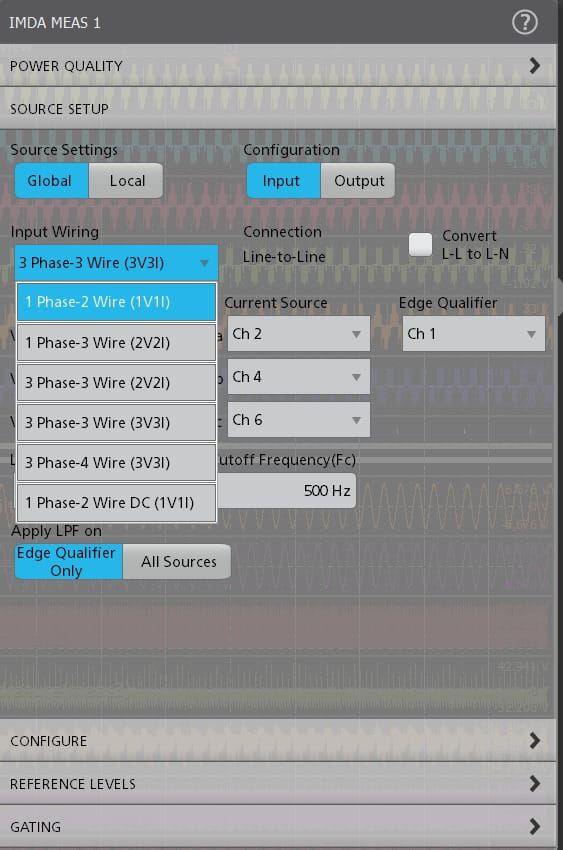

測量可設置為測量 1V1I（1 相 2 線）、2V2I（1 相 3 線）、2V2I（3 相 3 線）、1V1I（1 相 2 線直流）或 3V3I（3 相 3 線）和 3P4W（3 相 4 線）以支持各種電源和電機配置。可進行線對線或線對中性線的測量，以支持 Delta 和 Wye 或 Star 配置。

諧波

功率波形很少為教科書式的正弦曲線。諧波測量将非正弦電壓或電流波形分解為其正弦分量，指示各分量的頻率和幅度。

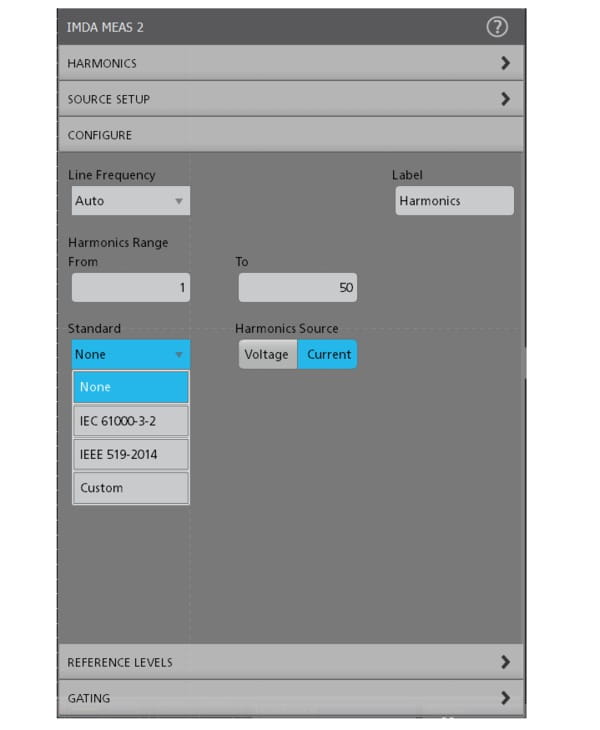

最多可對 200 次諧波執行諧波分析。可以根據您的需求，在測量配置中指定測量範圍來設置最大諧波次數。測量各相位的 THD-F、THD-R 和基波值。可以根據 IEEE-519 或 IEC 61000-3-2 标準或自定義限制對測量進行評估。可以将測試結果記錄在詳細的報告中，并指示狀态（通過/失敗）。

諧波圖顯示的是所有三相的測試彙總結果，因此用戶可以關聯各相之間的測試結果。該圖還直觀地顯示測試結果。在通過條件下，諧波條以綠色突出顯示，并在超過測試限制時以紅色突出顯示。這便于在調試諧波設計時快速了解情況。

電能質量

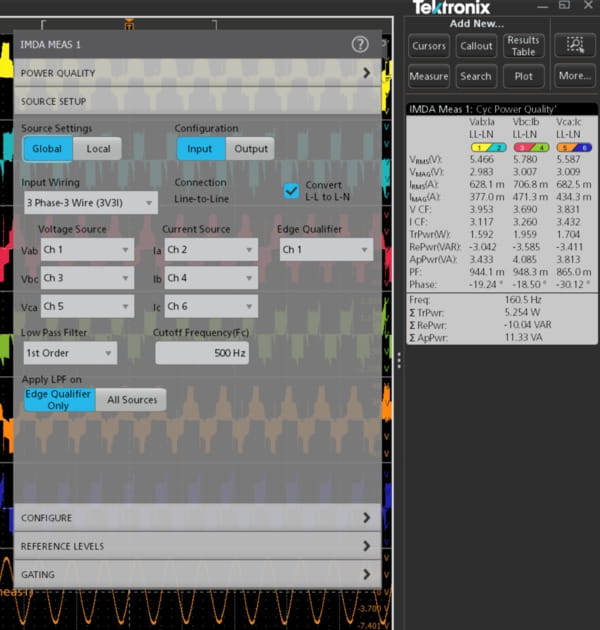

該項測量提供關鍵的三相電力子項測量，包括：電壓和電流的頻率和 RMS 幅度、電壓和電流的波峰因數、PWM 頻率以及各相的相角。它還顯示有功功率總和、無功功率總和、視在功率分量總和。

此外，在線對中性線配置中，此測量顯示所有三相的有功功率、無功功率和視在功率分量。

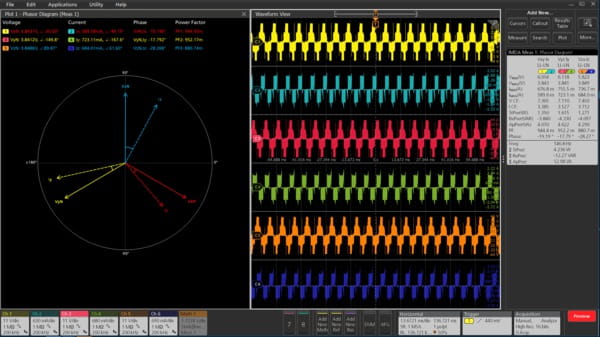

電壓和電流矢量可以顯示在相量圖上，因此您可以快速判斷各相的相移和相間的平衡。每個向量由一個 RMS 值表示，相位通過使用離散傅立葉變換 (DFT) 方法計算。

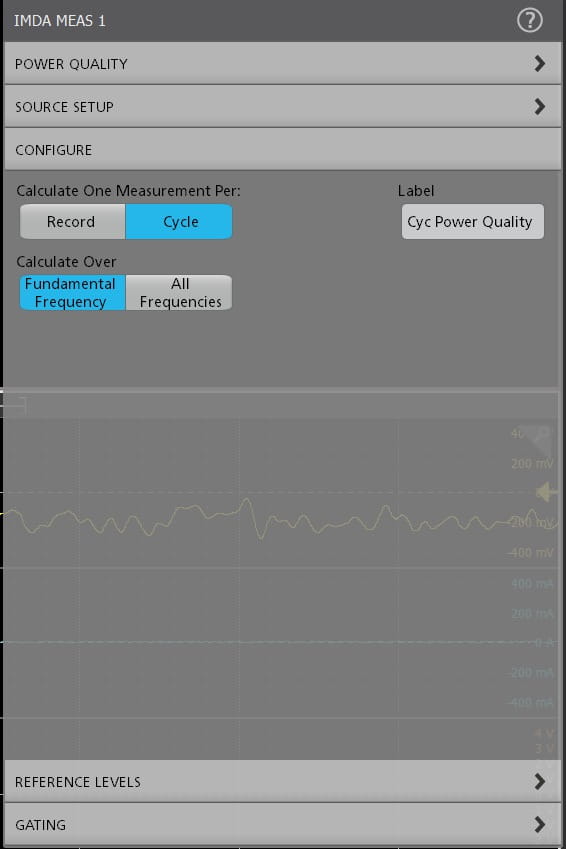

功率質量測量可配置為在輸出側提供關鍵三相功率測量，包括：電壓和電流的頻率和 RMS 幅度、電壓和電流的波峰因數、PWM 頻率、有功功率、無功功率、視在功率、每相的功率因數和相角。

效率

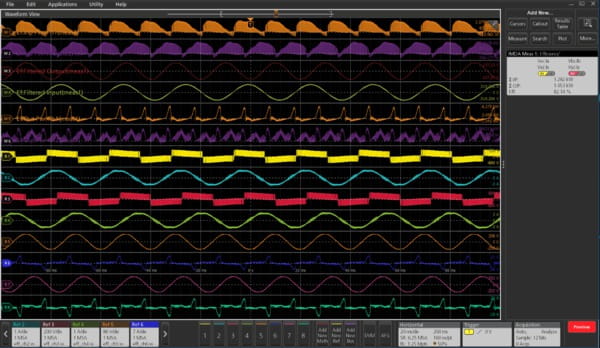

效率測量輸出功率與輸入功率的比率。IMDA 解決方案支持三相交流和逆變器配置的效率。通過使用 2V2I 方法，可以使用 8 個示波器通道（輸入側有 2 個電壓源和 2 個電流源，輸出側有 2 個電壓源和 2 個電流源）測量三相效率。該解決方案根據不同的輸入和輸出接線組合計算各相位的效率（對于 3V3I 配置）和系統的總（平均）效率。

紋波分析

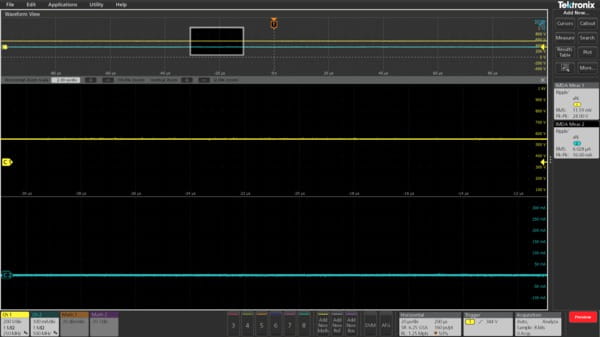

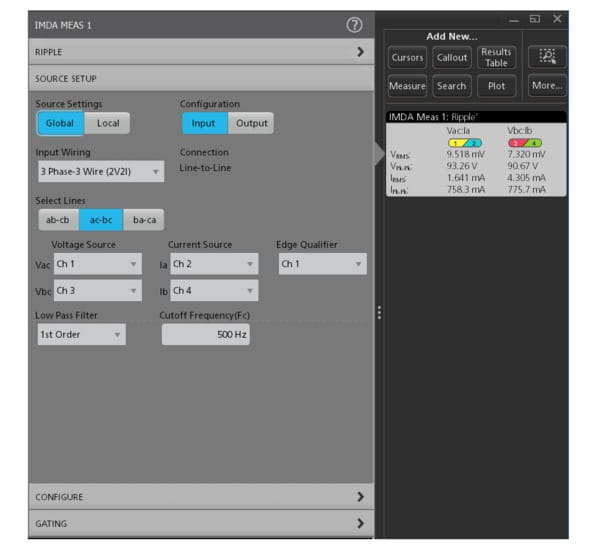

紋波被定義為恒定直流分量上的殘餘或多餘交流電壓。通常在直流總線上測量紋波。此測量有助于了解信号在輸入端從 AC 轉換為 DC 的效率，以及多餘分量對輸出端的 PWM 信号的影響。

直接正交零點 (DQ0) 分析

三相交流電機的行為可通過如下旋轉電壓和電流方程進行描述。

其中：

A、B、C 是三相交流信号。

“Vg”是相應的增益。

“w(t)”是 2pi×f×t。

AC 接口處的電壓 (V) 和電流 (I) 通常分開，一般相差 120 度。這些 V 和 I 分量是時變的，這意味着沒有穩态工作點的表示。

通常，交流信号是真實世界的信号，但将它們轉換為直流信号有助于獲得直接正交變換的抽象表示。DQ0 有助于模拟控制器。這些信息有助于更多地了解控制器正在做什麽，并允許調整控制器設計。

DQ0 變換通常會旋轉 AC 波形的參考系，以将其轉換為 DC 信号。這樣便可在執行逆變換以恢複實際三相交流結果之前對直流信号進行簡化計算。

為測量和監控控制系統的輸出，設計人員依靠 FPGA 和基于 ASIC 的硬件處理傳感器數據以獲取 DQ0 信息，然後通過多次叠代檢查控制信息。該解決方案涉及複雜且耗時的過程。

測量或探測 D-Q-0 信号實際上具有挑戰性。典型的解決方案為控制器提供外部激勵，以将控制器輸入信号和模數控制器 (ADC) 輸出複制為 DQ0 信号。

為應對這一挑戰，用戶依靠軟件應用程序 DQ0 解決方案了解電源控制系統中的複雜動态現象。

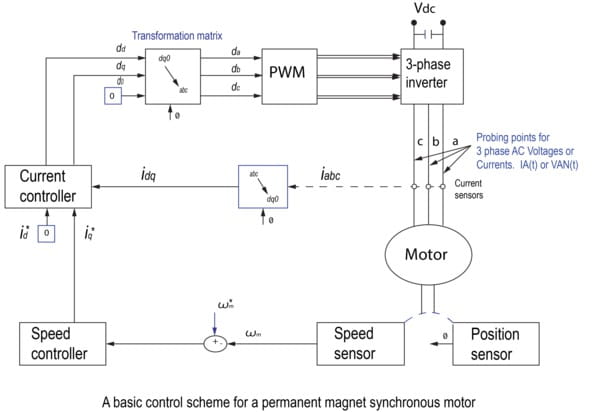

IMDA 解決方案采用 DQ0 變換，旋轉三相波形的參考系，使其成為直流信号。這些直流量的計算可以簡化，然後将其逆變，得到實際的三相交流結果。基本控制方案如下圖所示。

泰克在電氣分析測量類别下提供一種名為 DQ0 的示波器測量，作為使用 Clarke 和 Park 變換矩陣的附加選項。在 5 系列、5 系列 B 和 6 系列 B MSO 上，DQ0 功能作為選件 5-IMDA-DQ0/6-IMDA-DQ0 提供。

DQ0 方法将角度 (θ) 計算為 2*pi*f*t，并根據我們預期的時變信号所在位置來外推參考系。DQ0 幀（相量圖）以正确的速度和頻率旋轉，不一定與轉子同相，這有助于理解電機的瞬時狀态。

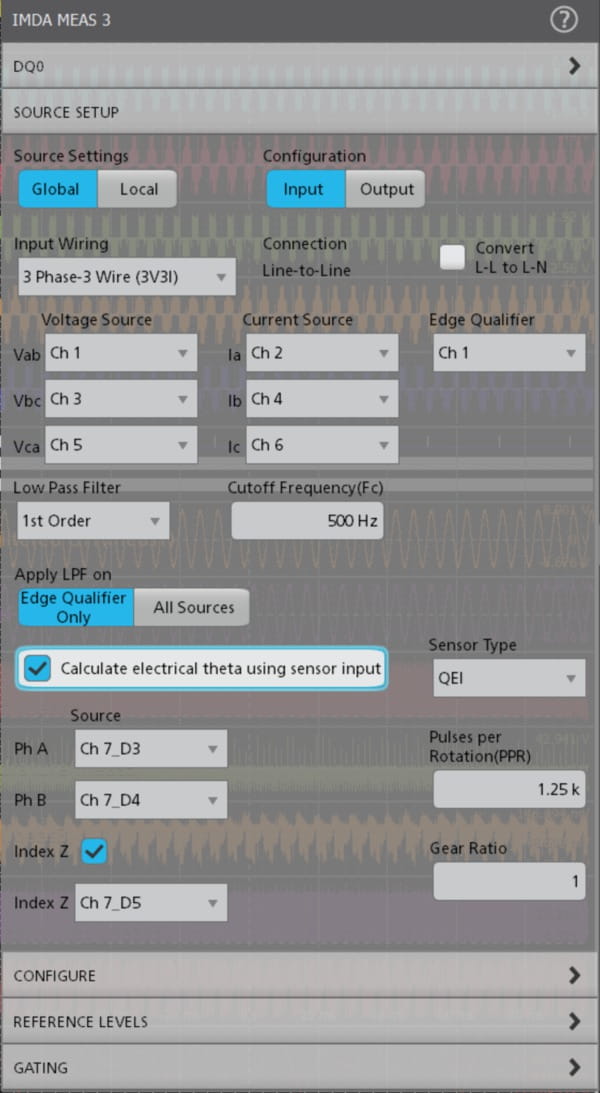

3V3I 配置支持此測量，将來自電機的三相電壓或電流信号作為輸入，并将其轉換為 D-Q-0 系數，作為電機設計人員調整其 PWM 控制器電路設計的強大調試工具。

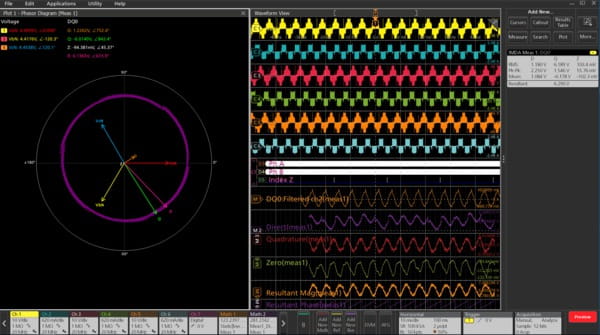

該測量通過轉換三相驅動器輸出電壓或電流波形計算實時 DQ0 轉換。變換矩陣将時變交流信号轉換為非時變直流分量。這有助于重現控制系統對瞬時電機扭矩和速度的理解。通過使用 DQ0 變換，電機設計人員能夠将三相電源部分的性能與控制系統的硬件算法和設計相關聯。重疊的 DQ0 和三相 ABC 矢量作為一項很好的調試特征，設計人員可以在同一繪圖上同時觀察兩個向量軸。

此測量具有不同的輸出，例如具有 D 和 Q 幅度的标量值、具有統計數據的 RMS 值、導出的數學波形和相量圖。數學波形提供直流變換後的波形。這在單個視圖中提供控制系統輸出的不同視圖。

通過觀察 DQ0 結果，可以得出一些重要的推論，如表示 RMS 紋波、峰峰值和高次諧波的變化。這些參數與理解控制系統中算法的操作直接相關。若無這些信息，則難以理解電機控制系統的性能。

增強的 DQ0 算法通過 D 和 Q 分量計算合成向量，并将合成向量顯示為重疊的電機旋轉，并與瞬時電機角度 (theta) 合并。

使用趨勢分析進行動态測量

電機驅動器分析的一項常見要求是，能夠在更長的測試時間、記錄和大量采集中查看電機響應，以監控不同負載條件下的 DUT 行為。這種動态測量有助于了解最佳設計和電壓、電流、功率、頻率等不同參數間的相互依賴性及其基于負載條件的變化。您可以手動縮放并獲取感興趣的特定區域，以查看波形特定區域的測試結果。

IMDA 解決方案提供兩種獨特的電能質量測量趨勢圖，以支持此類要求：

• 時間趨勢圖
• 采集趨勢圖

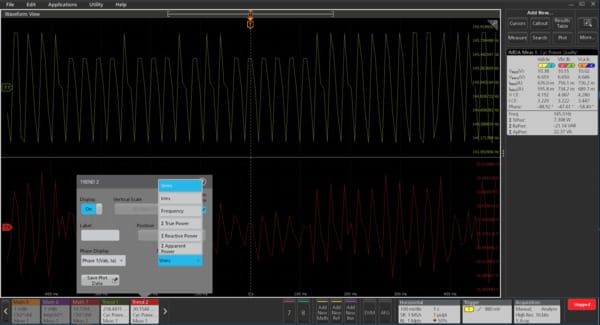

每幅繪圖均有其優點，可用于繪制電能質量測量下支持的子測量。時間趨勢圖顯示的是各周期或采集波形（記錄）的測量值，而采集趨勢圖顯示的是每次采集中各記錄的測量值平均值。可在測試配置期間設置采集計數。這使您能夠捕獲長數據記錄以執行深入的記錄分析并了解運動響應的動态行為。繪圖可另存為 CSV 文件以進行後處理。

機械分析

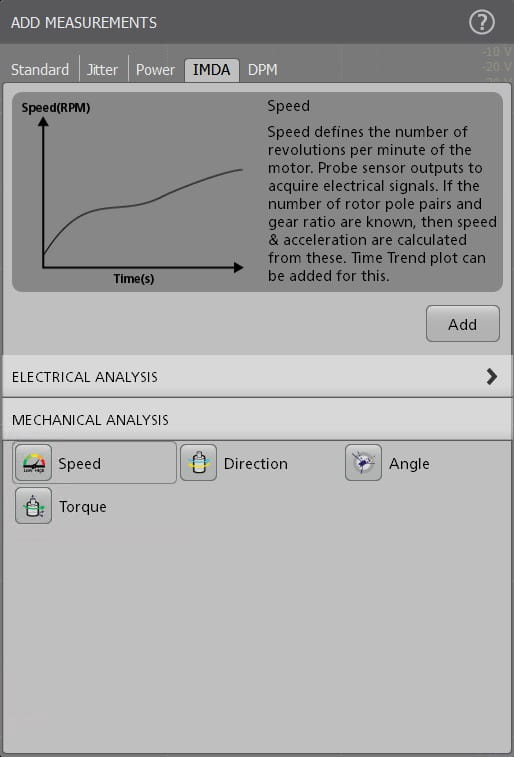

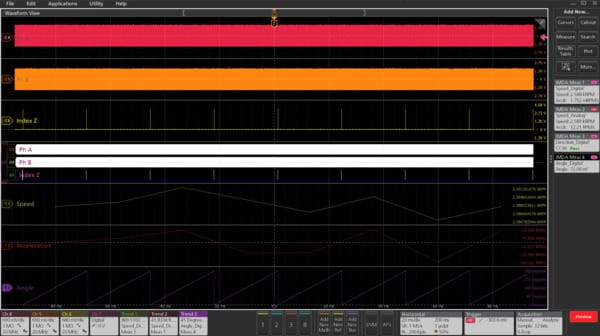

IMDA 機械分析組别（選件 IMDA-MECH）支持使用霍爾傳感器和 QEI 輸出信号來計算速度、加速度和方向信息。除了這些測量外，QEI 方法還支持角度測量并以度或弧度顯示。加速度結果在報告中作為速度測量的一部分。測量需要極對數和相應的齒輪比測量關鍵的電機參數。方向測量需要在操作前配置一系列霍爾傳感器上升邊沿，并在操作期間對其進行驗證。對于 QEI 方法，測量需要用到 QEI 輸出信息 - 相位 A、相位 B、可選 Z 索引脈沖和每轉脈沖數 (PPR)。

TPP1000 無源探頭或高壓差分 THDP0200/100 探頭可根據電機輸出功率和噪聲水平捕獲傳感器輸出。建議使用帶有 TLP 邏輯探頭的數字通道代替模拟通道，因為噪聲較小，有助于為其他測試操作保留模拟通道，并使用單個靈活通道進行測量。

速度測量

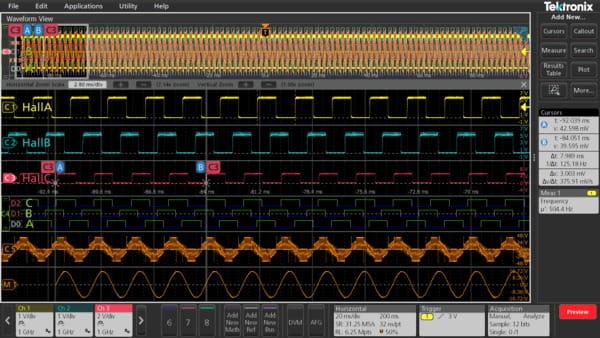

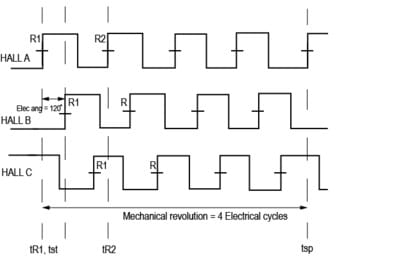

霍爾傳感器信号轉換如下圖所示。

速度由以下等式定義，

其中：

T_SP 和 T_ST 之間的差異由極對數量定義。

T_ST 是電脈沖的開始

T_SP 是電脈沖的結束

60 是 RPM（每分鍾轉數）

G 是齒輪比。

加速度

加速度是單位時間内速度的變化率。定義為

速度和方向支持以下各圖：

• 直方圖
• 時間趨勢圖
• 采集趨勢圖

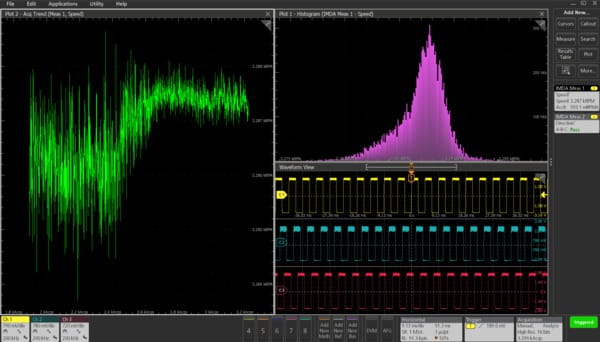

速度采集趨勢圖的重要性

采集趨勢圖和直方圖顯示電機速度的抖動，否則需要使用顫振儀等專用儀器進行測量。該抖動信息（邊緣時序的變化）測量電機速度的一緻性。

電機啓動配置文件

電機設計人員有興趣在設計階段研究電機啓動配置文件。時間趨勢給出電機的瞬時速度信息，否則很難測量。

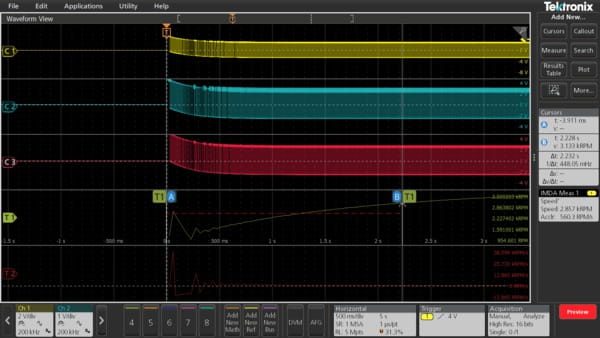

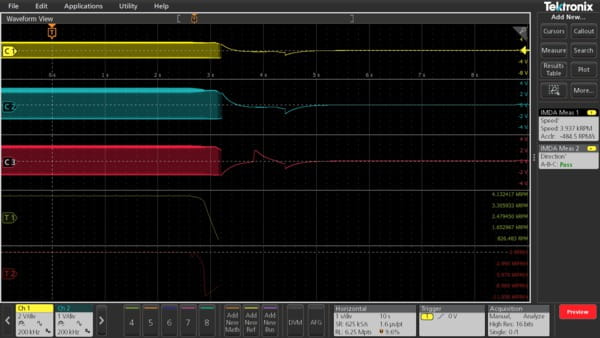

下面是顯示電機啓動順序的時間趨勢圖，其中電機從 OFF（關閉）狀态切換到 ON（開啓）狀态所需的啓動時間為 2.3s。同樣，可以執行 ON（開啓）切換到 OFF（關閉）狀态并深入了解減速過程，如顯示電機減速進入停止狀态的時間趨勢圖所示。

方向

鑽機、洗衣機和電動泵等一些應用需要電機快速運行和變向。方向測量有助于此分析。霍爾傳感器輸出的上升邊沿或下降邊沿的順序決定旋轉方向。方向測量需要所有三個霍爾信号。它們可用作方向測量的可配置參數，并在電機運行期間進行驗證。通常，A-B-C 序列被解釋為順時針 (CW)，而 A-C-B 序列被解釋為逆時針 (CCW)。

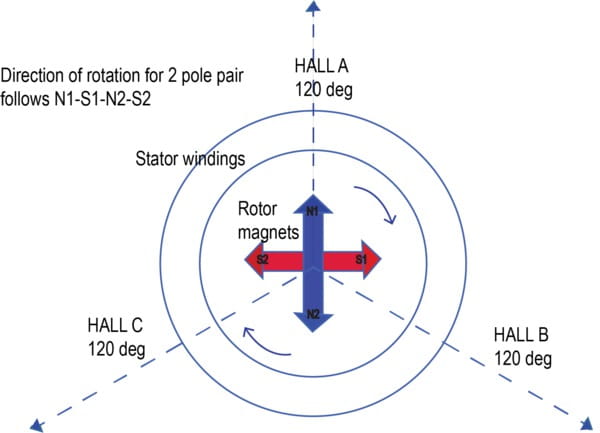

例如，如果第一個上升沿來自霍爾傳感器 A，而霍爾傳感器 B 的上升沿存在于 120 度處，則轉子旋轉順序為 A-B-C。否則，如果霍爾傳感器 C 的第二個上升沿出現在 120 度處，則順序為 A-C-B。

以下是計算方向信息的公式。

順序（順時針） = (A-B-C)

順序（逆時針） = (A-B-C)

其中，順序功能檢查所有三個霍爾傳感器信号的上升邊沿順序。

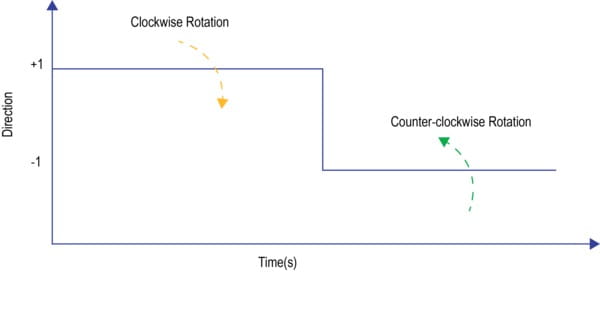

方向可以顯示為 ACQ 趨勢圖，以便在調試期間使電機反轉方向時給出準确的可視化時戳指示。這在下圖中顯示為示例圖。

扭矩測量

電機的扭矩是其輸出軸上産生的旋轉力，它是一種以牛頓米 (Nm) 為單位的扭轉力。

IMDA 支持兩種扭矩測量方法：

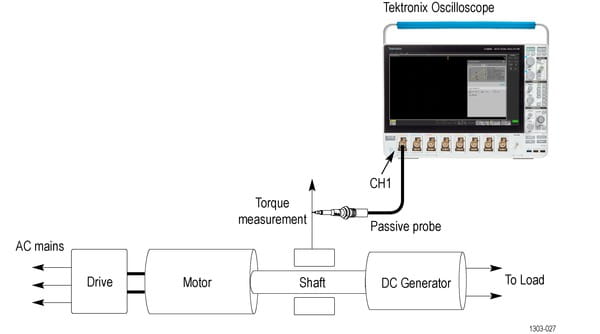

1. 傳感器法：

   這是最常見的扭矩測量方法，它使用扭矩傳感器或測力傳感器輸出。通過将旋轉扭矩傳感器與電機軸連接在一起，可以測量電機産生的扭矩。用戶可以使用無源電壓探頭捕獲扭矩波形。電壓波形與扭矩測量值成正比。

   用戶必須配置扭矩傳感器的高值、低值以及相應輸出電壓的高值、低值。該測量方法将采集到的電壓波形重新計算為扭矩值。

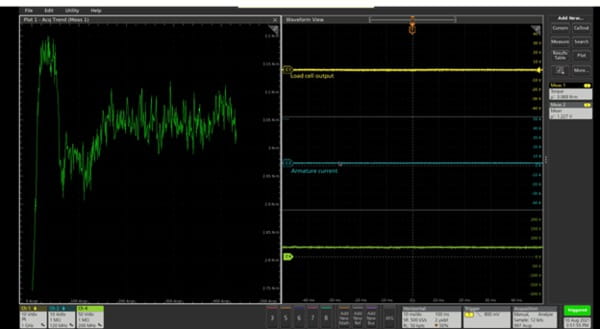

   測力傳感器提供作用力。扭矩值以力和臂長（距離）的乘積計算得出。

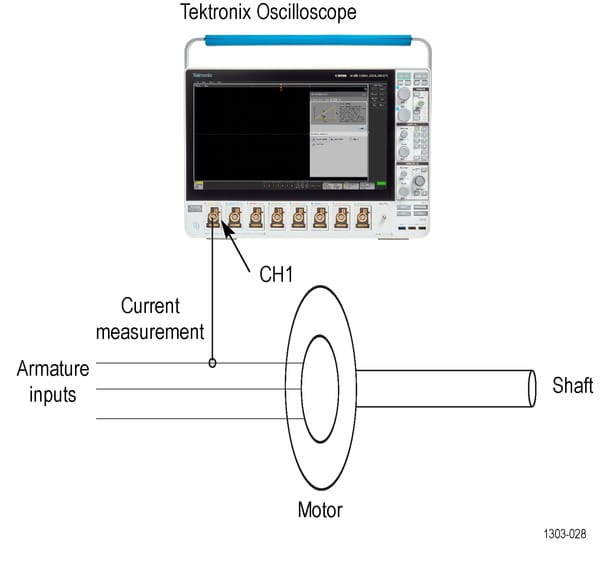

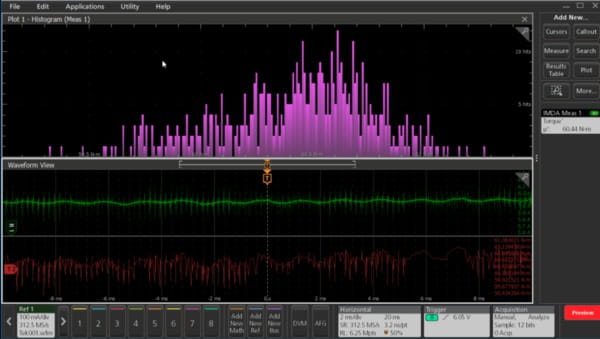

2. 電流法：

   許多電機都有數據規格，可以根據這些規格，通過使用扭矩常數，按照與施加的 RMS 電流所成的比例推斷出扭矩。這是扭矩的估計值。

   通常，任何直流電機中産生的扭矩都與扭矩常數和電樞電流的乘積成正比。在串聯電機中，磁場電流與電樞電流成正比。

   據估計，轉子産生的扭矩與電樞電流成正比。用戶必須配置電機的扭矩常數。

   扭矩 = 扭矩常數 x Irms

扭矩測量支持以下圖解：

• 直方圖
• 時間趨勢圖
• 采集趨勢圖

以下扭矩單位需要配置：

• 牛頓米 (N·m)
• 英尺磅 (ft·lb)
• 英寸盎司 (in·oz)
• 英寸磅 (in·lb)。

報告生成

IMDA 軟件簡化了設計和開發過程的數據收集、歸檔和文檔編制。它支持生成 MHT 或 PDF 格式的報告，并帶有通過/失敗結果，以便于分析。
