5/6 系列 MSO 以太網電接口測試軟件

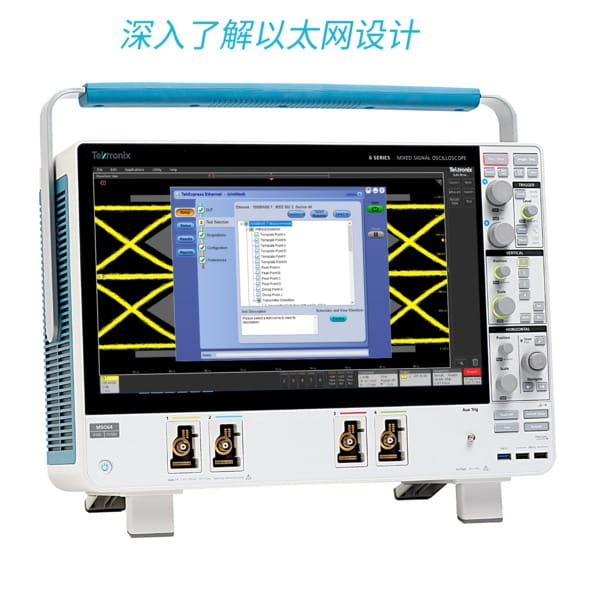

通過 5/6 系列 MSO 上的 1000BASE-T/100BASE-TX PHY/10BASE-T PHY 測量和分析功能，更深入地了解以太網設計。示波器、分析軟件 – 選項 5-CMENET/6-CMENET 及各種選配的模拟探頭相結合，可以在設計上執行詳細準确的幅度和定時測量。5/6 系列 MSO 中的 12 位模數轉換器提供了精确的測量數據。

選項 5-CMENET/6-CMENET 是泰克 5/6 系列 MSO 示波器上的特定标準應用。這一應用包括一緻性測量，把調試、效率和準确度提升到全新水平。選項 5-CMENET/6-CMENET 在 5/6 系列 MSO 示波器的标準抖動、定時和信号質量測量基礎上，增加了專為不同以太網标準開發的一系列 IEEE 802.3 和 ANSI X3.263 特定測量。

主要功能

• 全面的以太網物理層測試，支持多種速度。
• 高度優化的直觀的用戶界面，迅速配置測試，驗證電信号。
• 一緻性和裕量測試，準确的分析功能，改善了互操作能力。
• 使用一台儀器完成時域和頻域測量。
• 抖動和定時測量，帶或不帶濾波器。
• 幅度和頂降測試，了解發射機性能。
• 詳細的測試報告帶有結果、通過/失敗信息、測試餘量和測試特定波形圖像。
• 配置測試參數和極限，進行調試和表征。
• 配置多輪測試，分析測試結果。
• 在運行測試前預覽測試模式波形。
• 1000BASE-T 失真測試的其他峰值失真相對于相位偏置關系和誤差值相對于符号數關系示圖。

以太網一緻性測試面臨着某些獨特的測量挑戰：

• 在生成幹擾信号時，必須生成碼型數據和噪聲，以便為某些測量創建真實世界噪聲。
• 您必須根據以太網标準測試幅度、定時、回波損耗和模闆測量：
  • 100BASE-TX 标準規定每個端口 12 項測試，外加 CMRR 及其他
  • 1000BASE-T 标準要求每個端口 80 項測試，外加BER、CMRR 及其他
  • 10BASE-T 标準規定每個端口 22 項測試，外加容錯和 CMRR
• 由于大量的單獨測試，一緻性測試需要的設置和測量時間長，很難獲得可重複的測量結果。

自動以太網物理層一緻性測試

在使用選項 5-CMENET/6-CMENET 進行 TekExpress 自動以太網電接口測試時，要求使用帶寬最低 1 GHz 的示波器。這一應用為以太網檢驗提供了自動一緻性測試功能。

手動執行所有測量需要耗費的時間特别長。TekExpress 以太網軟件提供了一個自動化框架，可以用更少的用戶幹預執行所有測量，比如在需要改變連接時。

TekExpress 以太網測試選擇面闆

TekExpress 以太網軟件允許選擇全部測試或選擇性測試任何發射機電接口指标。用戶可以根據分步流程來配置測試。軟件設置示波器，自動完成測試，引導用戶獲得準确的、可重複的結果。它生成一份完善的帶有時間标記的測試報告，包括測試通過/失敗結果、波形和數據示圖。

軟件導航采用符合邏輯的工作流程，可以迅速完成測試設置、變化及測試結果複核。為确保測試有效，在夾具、儀器和被測器件 (DUT) 之間必須采用正确的布線、探頭和連接。軟件為每項測試提供設置說明，包括圖像和參考圖示，顯示正确配置。

TekExpress 以太網軟件要求泰克 5/6 系列 MSO 示波器及選項 5-WIN/6-WIN 或 SUP5-WIN/SUP6-WIN (Microsoft Windows 10)。這是一種 Windows 應用，該軟件在示波器顯示屏上顯示 TekExpress 以太網軟件和測試報告。但為方便起見，可以把一台外部監視器連接到 5/6 系列 MSO 上，從而可以在外部顯示器上查看測試控制功能和報告，同時在示波器主顯示屏上觀察信号采集。

TekExpress 以太網結果面闆，顯示了測試結果

幅度測試

行業标準要求信号幅度落在規定範圍内，以保證器件之間的互操作能力。幅度測試随信号速度變化，但包括以下參數：峰峰值幅度，過沖，共模電壓，正/負脈沖對稱性。

定時測試

許多标準還規定了信号的定時參數。這些測試包括各種定時測量，如上升時間、下降時間及上升時間與下降時間之差或對稱性。

抖動測試

抖動測試使用規定的測試碼型，量化信号邊沿的定時變化。這些抖動測量包括占空比失真和基線漂移引起的失真。通過累積波形，測量眼圖交點上累積點的寬度，來确定抖動。峰峰值從直方圖尾部的最小值和最大值中推導而來。

模闆測試

模闆測試通常用來迅速檢驗發送的信号是否滿足行業标準要求。這些模闆的定義方式，是過沖、抖動、上升時間和下降時間不正确等信号失真會導緻模闆測試失敗。

TekExpress 以太網，運行 1000BASE-T 模闆測量

TekExpress 以太網，運行 100BASE-T AOI 模闆

TekExpress 以太網，運行 10BASE-T MAU 模闆測試

回波損耗測試

電纜系統的回波損耗會影響系統的互操作性。以太網标準定義了反射信号相對于偶發信号的最低衰減量。回波損耗測試測量阻抗，一般在100 Ω ±15%範圍内。TekExpress 以太網巧妙地執行标準規定的 85、100 和 115 Ω（10BASE-T 為 111 Ω）阻抗的回波損耗測試，将 5/6 系列 MSO 和 AFG/AWG 用于其他測試，提高資源利用率。

1000BASE-T 回波損耗繪圖

測試報告生成

TekExpress 以太網讓您可以迅速驗證設計，并生成詳細的報告，包括每次測試結束時生成的圖像和設置細節。

測試夾具

TF-GBE 系列測試夾具支持許多以太網一緻性測試，可以方便地接入信号，提供了多個測試點，可以準确地去除幹擾信号，進行回波損耗校準，并把電路交連到業務發生器和鏈路其他端上。TF-GBE-BTP 是 10/100/1000BASE-T 測試使用的基本測試夾具套裝。TF-GBE-ATP 是高級測試夾具套裝，還包括一條 1000BASE-T 抖動測試通道電纜。

TF-GBE-BTP 基本以太網測試夾具。

主要測量

TekExpress 以太網電氣測試軟件提供以下主要測量：

1000BASE-T（帶或不帶幹擾信号測試選項

• • 帶和不帶幹擾器

    • 模闆 A
    • 模闆 B
    • 模闆 C
    • 模闆 D
    • 模闆 F
    • 模闆 H
    • 峰值 A
    • 峰值 B
    • 峰值 C
    • 峰值 D
    • 頂降 G
    • 頂降 J
    • 失真（帶或不帶時鍾）
  • 主抖動 - 經過濾波和未經濾波（帶和不帶時鍾）
  • 從抖動 - 經過濾波和未經濾波（帶和不帶時鍾）
  • 共模電壓
  • 回波損耗

100BASE-TX

• • AOI 模闆
  • 上升時間
  • 下降時間
  • 上升/下降時間對稱性
  • 差分輸出電壓
  • 幅度對稱性
  • 波形過沖
  • 占空比失真
  • 抖動
  • 回波損耗

10BASE-T

• • 鏈路脈沖（帶和不帶 TPM）
  • TP_IDL（帶和不帶 TPM）
  • MAU 模闆
  • 諧波
  • 共模電壓
  • 差分電壓
  • 抖動
  • 回波損耗
