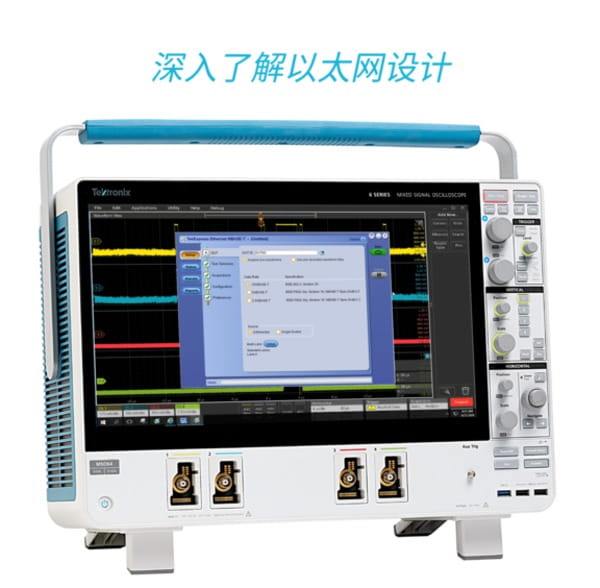

以太網 (2.5G、5G 和 10G) 6 系列 MSO 電接口測試軟件

以太網發射機測試應用自動進行 10GBASE-T、NBASE-⁠T (2.5GBASE-T 和 5GBASE-T) 和 IEEE802.3bz (2.5G/5G) 物理介質連接(PMA)物理層(PHY)電接口測試，可以快速準确地測試以太網設計。

以太網發射機測試應用基于 TekExpress 測試自動化框架，執行 IEEE802.3an 标準、IEEE802.3bz 标準和 NBASE-T 規範規定的所有 PMA 電接口測量。您可以迅速高效地測試以 2.5G、5G 和 10G 數據速率運行的以太網設備。

為準确進行這些測量，您需要泰克 TF-⁠XGBT 測試夾具。TF-⁠XGBT 測試夾具可以使用差分探頭或配對 SMA 電纜簡便接入被測器件(DUT)。

主要功能

• 完善的 2.5GBASE-T、5GBASE-T 和 10GBASE-T PHY 自動測試解決方案

• 高度優化的、對用戶友好的接口流程，設置測試配置，迅速驗證電信号。

• 一緻性和裕量測試，準确的分析功能，改善了互操作能力。

• 使用一台分析儀器進行時域測量和頻域測量。

• 在示波器上執行測試，使用外部 PC 的編程接口進行遠程控制。

• 使用一台儀器分析時域測量和頻域測量。

• 支持使用差分探頭或直接 SMA 線纜進行信号采集和分析。

測試選擇和儀器設置

通過直觀的 TekExpress 工作流程，可以簡捷明了地選擇測試。選擇要執行的測量，點擊 Start 按鈕。

對選定的每項測量，以太網發射機應用自動配置示波器，節省設置時間，确保可重複的、可靠原結果。

在執行每項測試時，應用會引導您完成連接。

報告

在測試執行結束後創建一份彙總報告，含每項測試的通過/失敗狀态。這份報告包括測試配置細節、波形圖和裕量分析，更深入地了解設計特點。

通過/不通過報告

裕量測試

您可以改變特定測試參數，比如測試極限和其他參數，執行詳細的裕量分析，驗證器件性能。

衰落配置參數

信号采集探頭支持

該應用可以使用配對的 SMA 電纜或差分探頭采集和分析信号。

差分和單端探頭支持

回波損耗

通過使用基于示波器的測量及泰克 AWG，自動測試應用簡化了回損測試，不再需要使用矢量網絡分析儀。開路、負載和短路的校準數據可以存儲在一個文件中，然後在測試應用中調用這個文件。

回波損耗

完整的編程接口

TekExpress 應用提供了一個編程接口，并支持高級自動化層，如 Visual Basic、Microsoft。Net, C#, C⁠++, Python 或任何其他網絡應用。您可以從本地機器或使用遠程計算機，控制示波器上運行的 TekExpress 以太網應用的執行操作。

編程實例位于應用實例文件夾中。

離線分析

通過 TekExpress 以太網應用的離線分析功能，用戶可以分析已經采集的波形。在應用 DUT 面闆中選擇 使用預先記錄的波形文件，采集波形，另存為波形文件。

可以從示波器中捕獲波形，在多個用戶和站點之間共享，使用其他示波器執行分析。

使用預先記錄的波形文件進行離線分析
