P5100A • TPP0850 • P5122 • P5150 • P6015A無源高壓探頭數據表

P5100A • TPP0850 • P5122 • P5150• P6015A

下載産品技(jì )術資料
更多信息

在線閱讀：

P5100A • TPP0850 • P5122 • P5150• P6015A

特點和優點

P5100A
  • 直流至 500 MHz
  • 2500 V峰值，1000 VRMS CAT II
  • 100X，帶表頭編碼
  • UL3111-1、EN61010-1、IEC61010-2-031、CSA1010.1、CSA1010.2.031
  • 7 ~ 30 pF 補償範圍
TPP0850
  • 直流至 800 MHz
  • 2500 V峰值，1000 VRMS CAT II
  • 50X，帶表頭編碼
  • 設計适用于 MSO/DPO5000 和 MSO/DPO4000B 系列示波器
P5122
  • 用于 TPS2000 和 THS3000 系列示波器
  • 直流至 200 MHz
  • 直流耦合時為 1000 VRMS CAT II*1
  • 可浮動到 600 VRMS CAT II
  • 100X
  • IEC61010-031
P5150
  • 用于 TPS2000 和 THS3000 系列示波器
  • 直流至 500 MHz
  • 2500 V峰值，1000 VRMS CAT II
  • 可浮動到 600 VRMS CAT II 或 300 VRMS CAT III
  • 用于波紋測量的探頭
  • 50X
  • 10 ~ 25 pF 補償範圍
  • UL61010B-2-031、EN61010-2-031、IEC61010-2-031、CSA61010.2.031
P6015A
  • 高壓 – 20 kV DC/40 kV 峰值（100 ms 脈沖寬度）
  • 高帶寬 – 直流至 75 MHz
  • 矽樹脂介電質
  • 選配 1000X 帶表頭編碼
  • 大補償範圍（7 ~ 49 pF）
  • 大容量多功能地導線和鳄魚夾

應用

  • 電源設計
  • 設計電機拖動
  • 電子鎮流器
  • 功率半導體
  • 開關模式控制
  • UPS 系統
  • 功率整流器

*1 P5122 探頭不得在 TPS2000 系列示波器上對直流偏置超過 300 V 的信号進行交流耦合測量。測量高壓直流電源的波紋時推薦使用 P5150 探頭。

P5100A 高壓探頭

P5100A 為具有低輸入電容的高頻應用高壓探頭 (2.5 kV)。探頭進行補償後可用于标稱輸入電容為 7-30 pF 的插件和示波器。多種螺接附件可以方便連接測試中的設備。

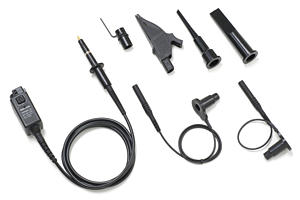

TPP0850 高壓探頭


TPP0850


TPP0850 為高壓信号（高達 2500 Vp-p）提供超高帶寬探頭 (800 MHz)。這是測試功率半導體和開關電源的理想帶寬，仍通過提高切換速度來将功率損耗降至最低，從而需要上升時間更快、帶寬更高且電壓更高的探頭。TTPP0850 滿足這一需要并可與在 1200 VRMS 下（高于标準通用探頭的電壓工作範圍）工作的晶體管開關電路配合使用。其還适用于需要更快上升時間的新興電源應用。

P5150 和 P5122 IsolatedChannel™ 應用

在許多應用中，能夠将測量與接地隔離，以及在通道之間隔離公共電壓，都非常重要。P5150 或 P5122 與 TPS2000 和 THS3000 系列數字存儲示波器配合使用，既能實現測量與接地之間的隔離，又能實現通道之間的完全隔離。測量高壓直流電源的波紋時推薦使用 P5150 探頭。P5122 探頭不得在 TPS2000 系列示波器上對直流偏置超過 300 V 的信号進行交流耦合測量。

P6015A 高壓探頭

對于 2.5 kV 以上大容量、高性能的電壓測量，P6015A 已經成為行業标準。您可以測量高達 20 kVRMS 的直流電壓，以及高達 40 kV 的脈沖電壓（峰值，100 ms 脈沖寬度）。75 MHz 的帶寬可以讓您捕捉快速高壓信号。

P6015A 使用的介電質為環保型矽化物，無需重新填充。更多功能包括：它具有 7-49 pF 的補償範圍、适用于相鄰放大器輸入的小型補償盒、以及适用于大多數泰克數字示波器的表頭。使用表頭以後，顯示的電壓幅值即為實際信号值，無須再通過系數 1000 進行折算。

注意：如果使用非 Tektronix 數字示波器的表頭版本，可能會導緻表頭顯示出錯。

特點

P5100A/TPP0850/P5122/P5150/P6015A

探頭

标稱長度

衰減

帶寬

上升時間（典型值）

負載

最大輸入電壓（DC 或 RMS）

最大浮動電壓

補償範圍 (pF)

讀數

P5100A

2 m

100X

500 MHz

<700 ps

40 MΩ / 2.5 pF

2.5 kV峰值

1,000 VRMS CAT II

不适用

7 到 30

是

TPP0850

1.3 m

50X

800 MHz

<525 ps

40 MΩ / 1.8 pF

2.5 kV峰值

1,000 VRMS CAT II

不适用

不适用

是

P5122

1.2 m

100X

200 MHz

2.2 ns

100 MΩ / 4.0 pF

1,000 VRMS CAT II

600 VRMS CAT II

10 到 22

否

P5150

2 m

50X

500 MHz

<700 ps

40 MΩ / 3.8 pF

2.5 kV峰值

1,000 VRMS CAT II

600 VRMS CAT II、

300 VRMS CAT III

10 到 25

否

P6015A

3 m

1000X

75 MHz

4.0 ns

100 MΩ / 3 pF

20 kV

不适用

7 到 49

否

P6015A

選項 1R

3 m

1000X

75 MHz

4.0 ns

100 MΩ / 3 pF

20 kV

不适用

7 到 49

是

訂購信息

P5100A/TPP0850

高壓探頭。

附件：大鈎式端部 (013-0384-xx)、小鈎式端部 (013-0386-xx)、6 英寸接地引線 (196-3524-xx)、18 英寸接地引線 (196-3525-xx)、接地彈簧 (214-5298-xx)、鳄魚夾 (344-0461-xx)、調整工具 (003-1433-xx)、色帶 (016-1886-xx)。

推薦附件

附件

說明

013-0291-xx

探頭端部至 BNC 适配器

206-0060-xx

直徑為 0.080 英寸的彈簧端頭



P5122

用于 TPS2000 和 THS3000 系列示波器的 100X 高壓探頭。

附件：大型伸縮式鈎式端部、帶鈎式端部的引線、帶鳄魚夾的引線、調整工具、使用手冊。

P5150

用于 TPS2000 和 THS3000 系列示波器的 50X 高壓探頭。

附件：大鈎式端部 (013-0389-xx)、小鈎式端部 (013-0388-xx)、6 英寸接地引線 (196-3526-xx)、18 英寸接地引線 (196-3527-xx)、常用彈簧 (214-5299-xx)、鳄魚夾 (344-0461-xx)、色帶 (016-1886-xx)、調整工具 (003-1433-xx)。

P5150 推薦附件

請參見 P5100A/TPP0850 推薦附件。



P6015A

1000X、3 米高壓探頭。

附件：勾狀探頭端部 (206-0463-xx)；香焦插頭 (134-0016-xx)；鳄魚夾 – 插到地線上 (344-0461-xx)；地線 (196-3363-xx)；便攜包 (016-1147-xx)；使用手冊 (070-8223-xx)。

選項（僅限于 P6015A）

選項

說明

選項1R

3 米，帶表頭

服務（僅限于 P6015A）

選項

說明

選項C3

3 年校準服務

選項C5

5 年校準服務

選項D1

校準數據報告

選項D3

3 年校準數據報告（含選項C3）

選項D5

5 年校準數據報告（含選項C5）

選項R3

3 年維修服務

選項R5

5 年維修服務

選項SILV200

标準保修延長至 5 年 (TPP0850)

選項SILV600

标準保修延長至 5 年 (P6015A)

  •





    		 泰克經過 SRI 質量體系認證機構進行的 ISO 9001 和 ISO 14001 質量認證。




    56C-10262-10
