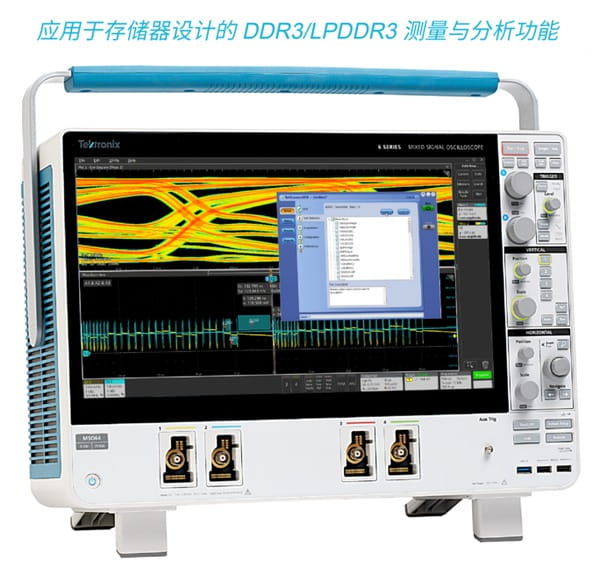

DDR3 和 LPDDR3 測量和分析
6 系列 MSO 選件 6-CMDDR3 和選件 6-DBDDR3 應用産品技(jì )術資料
通過 6 系列 MSO 上的 DDR3/LPDDR3 自動符合性套件(選件 6-CMDDR3)和 DDR3/LPDDR3 測量與分析功能(選件 6-DBDDR3),更深入地了解存儲器設計。通過集成 DDR 軟件、示波器、高性能模拟和數字探頭,您可以詳細準确地測量 DDR 設計的幅度、定時和眼圖,檢驗其是否滿足聯合電子器件工程協會 (JEDEC) 的電氣和定時規範。數字探頭可幫助了解 DDR 總線的控制信号。6 系列 MSO 中的 12 位模數轉換器以業内超低的噪聲提供了高度精确的測量數據,您可以實現全新的調試效率和測量可靠性。
主要功能
按照規範完成對 DDR3 和 LPDDR3 測量的測試覆蓋範圍和全自動符合性測試,包括數據和時鍾的眼圖測試。
能夠同時定義讀搜索和寫搜索,并在長記錄長度上對符合條件的突發執行特定的 DDR 測量。
能夠按照規範為每個測量設置電壓阈值水平。
用于配置和執行 DDR 電氣驗證的直觀用戶界面和工作流程。
輕松在示波器上從符合性測試環境切換到調試環境,以便更深入地了解測試故障。
- 有選擇地在符合性測試套件内保存設置文件,從而能夠在執行後調出示波器狀态。
自動生成報告,以 .MHT、.CSV 或 .PDF 文件格式保存測量數據、測試結果和波形圖像。CSV 格式可幫助根據用戶的需求解析和自定義測試報告
支持不同内存标準使用的各種插補器,擁有同類領先的探頭,滿足信号完整性要求。
使用選件 6-CMDDR3 完成 DDR3/LPDDR3 自動測試
選件 6-CMDDR3 解決方案讓您可以執行自動化 DDR3 和 LPDDR3 符合性測試。此解決方案與選件 6-DBDDR3 結合使用,可添加和配置特定的測量以及在分析後提取結果。這有助于用戶避免手動保存和調出示波器設置文件。python 排序器可快速執行 100 個以上的測量,确保快速完成測試驗證。
DUT 面闆用于選擇設備類型和設備配置文件(包括 DDR 設備支持的速度等級)以及配置 Vdd 和 Vref 設置。

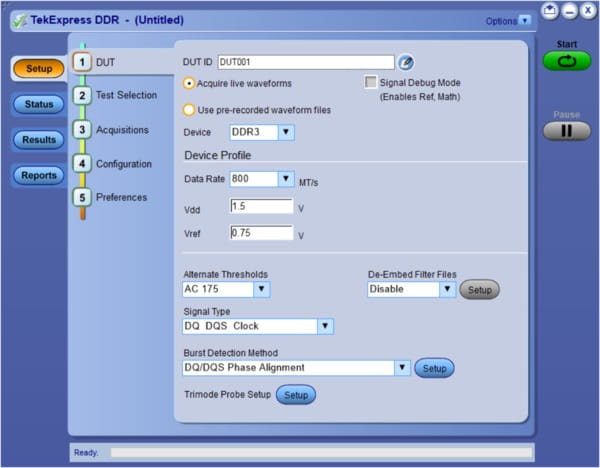

6-CMDDR3 DUT 面闆
用戶可以選擇提供與信号路徑中使用的硬件組件相關的濾波器文件 (.flt),從而使用示波器 MATH 子系統在分析前從采集的信号中去除嵌入。
DDR 信号在本質上是突發信号。對于 DDR 測試,第一步是分隔和限定有效的讀突發和寫突發。然後對這些符合條件的突發執行測量。
DUT 面闆為用戶提供了幾種突發檢測方法:
- DQ/DQS 相位校準
- 使用片選信号進行 DQ/DQS 相位校準
- 邏輯探頭和突發脈沖延遲
根據探測機制,用戶可以選擇信号類型設置,這有助于在執行期間相應地配置信号源。
通過使用探頭模式,用戶可以更改探頭配置。
選件 6-CMDDR3 可支持 DUT 面闆中的“信号調試”模式。此模式可幫助用戶手動配置示波器設置,而不會被自動化軟件覆蓋設置。在此模式中,用戶可以提供“通道”、“參考”或“MATH”作為軟件的輸入。
測試選擇面闆将 DDR 測量列為邏輯組,具體取決于在 DUT 面闆中選擇的信号類型。這可幫助用戶自動完成測量,而無需手動幹預。支持對數據和時鍾信号的眼圖測試,這超出了合格性要求,使用戶可以更深入地了解存儲器設計。
運行 DDR3 時鍾眼圖的 6-CMDDR3
執行完成後,軟件會生成詳細的測試報告,其中包含設置信息、測試摘要和詳細結果,包括通過失敗狀态、限制和測試特定圖像。

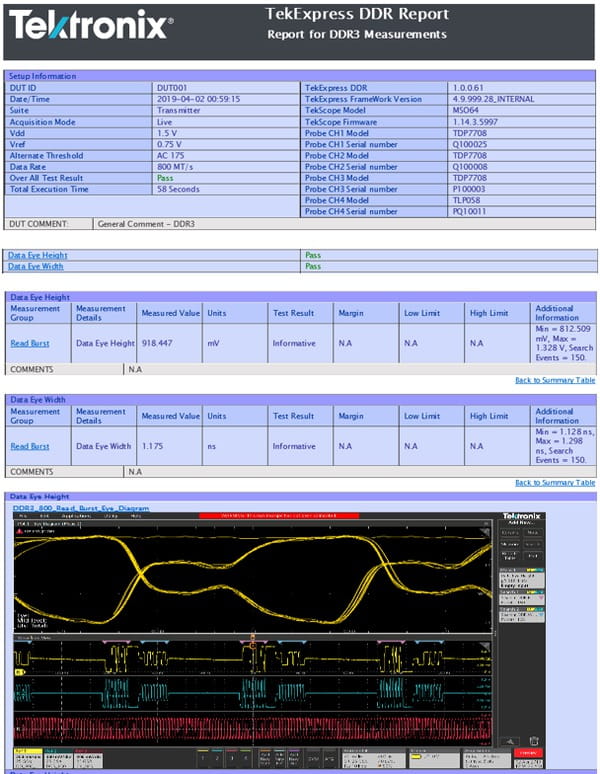

含有 DDR3 眼圖測試結果的 6-CMDDR3 報告文件
為了調試測試錯誤,泰克提供已集成在示波器測量子系統中的 6-DBDDR3 測量包,幫助用戶輕松配置和測試其存儲器設計。
使用選件 6-DBDDR3 進行 DDR3 調試
選件 6-DBDDR3 可以捕獲長記錄,根據選擇的測量自動分隔讀突發和寫突發,在多個讀突發或寫突發上執行測量。您可以定義多個讀和寫搜索、對符合條件的搜索持續運行 DDR3/LPDDR3 測量,并對結果執行統計分析。
在執行 DDR3 電測試和定時分析時,6 系列 MSO 示波器必須具有推薦的 8 GHz 帶寬,以便涵蓋整個 DDR3 速度等級範圍。但是,對于信号完整性測試和調試,最低 4 GHz 的帶寬就足以滿足大多數用戶的需求。
僅需點擊屏幕兩次,即可打開 DDR 測量菜單。
自動檢測讀寫突發
某些 JEDEC 符合性測量要求隔離内存總線上的關心事件(例如讀突發或寫突發),符合性解決方案會自動進行此處理。
為進行調試,可能需要按特定的秩或列隔離特定事件,或隔離特定數據碼型,以分析信号完整性問題,比如數據相關抖動、定時或噪聲問題。實現這一目标的最簡單的方式,是使用 DQS(Data Strobe 信号),識别讀突發或寫突發的開頭。例如,DDR3 在寫開頭一直聲稱 DQS 為高,或在讀開頭聲稱 DQS 為低。
通過 6 系列 MSO 示波器上的可視觸發功能,您可以進一步調節傳統觸發,實現更加多樣化的 DQS 突發捕獲功能。通過可視觸發,您可以在波形畫面上直接創建類似模闆的區域,區域邊界可以幫助您為 DQS 或 Data Strobe 信号定義觸發事件。
可視觸發功能讓您可以添加标準區域或用戶指定區域,在特定觸發條件下觸發 DDR3 波形。

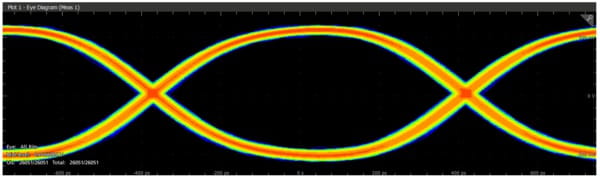

使用選件 6-DJA 測量和可視觸發調節源波形得到 DDR3 信号的眼圖。
化繁為簡
每種内存技(jì )術的 JEDEC 規範都包含大量的合規測量,如時鍾抖動、建立時間和保持時間、跳變電壓、信号過沖和下沖、轉換速率及其他電質量測試。如果使用通用工具,那麽這些指标測量起來會非常複雜。
由于 JEDEC 規定的測量方法要求基準電平、通過/失敗極限等,因此擁有 DDR 測試使用的專用測量工具就有了異常重要的意義。選件 6-CMDDR3 旨在針對指定器件正确設置 DDR 測量。6-CMDDR3 提供了大量的測量,符合 JEDEC 規範。您也可以利用選件 6-DBDDR3 來量身定制設置,測量非标準器件或系統實現方案。
選件 6-CMDDR3 與選件 6-DJA(高級抖動分析)配套使用時,提供了抖動和眼圖分析工具。這兩種模塊相結合,為 DDR 測試和調試提供了強大、靈活、簡便易用的測試套件。
DDR 搜索功能
DDR 搜索功能可以在整個波形采集中搜索特定信号條件(比如 DDR 讀/寫),并在滿足條件的位置标記波形。除将标記用于進行可視分析外,示波器還可以将這些标記用作 DDR 特定測量的限定符,這樣就隻會在數據流的相應位置進行測量。搜索程序中的搜索算法利用以下事實因素:ddr 相位關系對于 DDR 讀取和寫入搜索是不同的、DQ 和 DQS 對于讀取是同相而對于寫入是 90 度異相。它還支持基于片選 (CS) 信号和數字信号(片選 (CS)、行訪問選通 (RAS)、列訪問選通 (CAS) 和“寫啓用”源 (WE))的突發脈沖識别。
用于調試故障的步驟
内存調試過程中的第一步是定義搜索。這可以通過單擊示波器上的“搜索”按鈕并對讀突發脈沖或寫突發脈沖定義 DDR 搜索來實現。下一步是從 DDR 選項卡添加測量,并配置這些測量。此配置過程涉及提供搜索以作為測量的輸入,以及定義信号源。由于要配置衆多測量,所以我們建議手動配置一次測量 ,并保存示波器設置文件。當您下次想要調試時,可以很容易地調出波器設置文件,這将恢複示波器的所有已配置測量,并可根據需要進行編輯。
在設置完成并選擇 <Run>(或 <Single>)後,示波器會采集關心的信号、識别和标記符合條件的數據突發,并更新所選測量的結果。
随 6-DBDDR3 套件提供的出廠設置文件基于行業标準測量設置構建,因此如果您的測試設置與默認設置文件不同,那麽您可能需要修改一次設置并保存這些設置。
您可以單擊示波器屏幕上的“結果表”按鈕,以表格形式查看結果。結果表顯示所有測量結果及其統計總量、來源和其他相關數據。您可以生成報告,有一個選項是保存進行這些測量時使用的波形數據。
詳細的結果顯示 DDR3 信号判定合格的突發。
詳細的測試報告及設置細節、測量結果和波形圖像。
DDR3主内存插補器
接入内存芯片上的信号測試點,在DDR測試中是一個重大挑戰。JEDEC标準要求應在内存元件的球栅陣列(BGA)栅球輸出上進行測量,而這些連接很難接入。
泰克與Nexus Technology1合作,提供多種探測選項,如BGA插補器,其支持各種外形的不同内存器件。插補器包括一個嵌入式尖端電阻器,這個電阻器位于BGA焊盤附近。DDR3主内存以标準BGA元件封裝及DIMM和SODIMM雙列直插模塊方式提供。
标準BGA封裝直接焊接到印刷電路闆(PCB)上,而雙列直插模塊則包括标準PCB格式的一系列封裝,DIMM和主電路闆之間采用标準連接。插補器既可用于元件封裝,也可用于DIMM和SODIMM模塊。
引入插補器和示波器探頭可能會改變信号特點。使用反嵌濾波器可以消除插補器和探頭在信号路徑中的影響,精确表示探測點上的信号。
1如需詳細的插補器列表,敬請訪問:http://www.nexustechnology.com
EdgeProbe插補器
Nexus Technology的EdgeProbe™插補器适用于DDR3、LPDDR3和其他新内存産品。它的機械空間很小,因為探測點在插補器的邊緣。頭可以直接連接目标器件,接入時鍾信号、命令總線信号、選通信号和地址信号。
EdgeProbe設計消除了機械間隙問題,因為插補器的尺寸與内存元件相當。過在所有信号上提供集成示波器探頭,插補器内部的嵌入式電阻器把示波器探頭尖端電阻器的位置放得距BGA焊盤非常近。
EdgeProbe插補器
帶插座的插補器
帶插座的插補器一般可以接入所有元件信号,把插補器擡高到相鄰元件上方,獲得機械間隙。這種解決方案提供了一個定制插座,插座安裝在目标器件上;另外還有一個插補器,安裝方式是把插補器按到插座中。解決方案中設計有固定機制,從目标插座上拉下沒有固定的插補器,即可拔出插補器。
以把内存元件直接焊到插補器上,也可以在插補器上有一個插座。插補器上的插座允許手動插拔内存元件,簡便地評估不同廠商的内存元件。在測試結束時,可以拔下插補器,然後把内存器件直接插到目标器件的定制插座中,從而消除插補器的影響。
直接附着插補器
直接附着插補器可以探測所有信号,直接安裝到目标器件上。目标器件必須為插補器留出機械間隙。直接附着插補器通常用于綜合封裝(PoP)元件。
直接附着插補器
技(jì )術 | 封裝/外形 |
---|---|
DDR3 | 帶插座 – 78 球 / 96 球 Edge Probe – 78 球 / 96 球 焊接 – 78 球 / 96 球 MSO使用的DIMM和SODIMM插補器 |
LPDDR3 | 帶插座的 – 216 球 / 211 球 焊接 – 178 球 / 211 球 |
用于 DDR3 測量的 TDP7700 系列 TriMode 探頭
泰克TDP7700系列TriMode探頭旨在解決DDR3測量挑戰。TDP7700與6系列MSO一起使用,支持對探頭和尖端的信号路徑進行全面AC校準,為實時示波器提供了出色的探頭保證度。創新的新型探頭設計采用SiGe技(jì )術,提供了當今及未來所需的帶寬和保真度。
TriMode探測可以在一個探頭設置中同時準确地進行差分測量、單端測量和共模測量,提高測試效率。由于這種獨特的功能,您可以在示波器上,在差分測量、單端測量和共模測量之間切換,而不用移動探頭的連接點。
TDP7700在連接方面有一項關鍵創新,是使用焊接探頭尖端,探頭的輸入緩沖器距尖端隻有幾毫米的距離。這種方法可以異常簡便地連接DDR3電路。
TDP7708探頭擁有高阻抗輸入和TriMode功能,減少了進行DDR3測量所需的探頭數量。
其他TDP7700系列探頭特點包括:
- 20 GHz以下傑出的步進響應,低插入損耗
- 低DUT負載,100 kΩ (DC)和0.4 pF (AC)性能
- 高共模抑制比(CMRR)
- 低噪聲

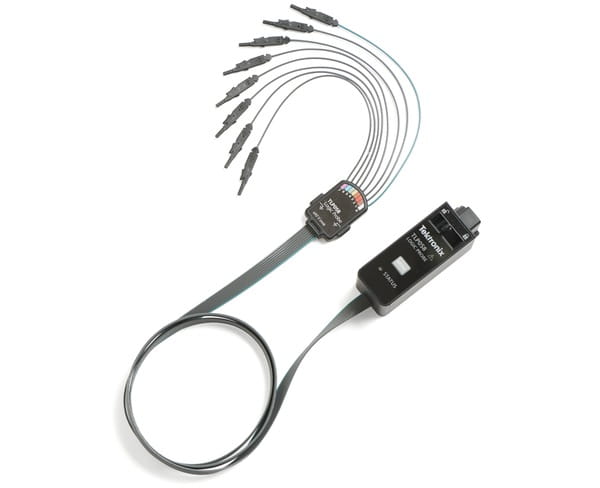

用于數字測量的 TLP058 FlexChannel®邏輯探頭
6 系列 MSO 提供數字通道功能,可對整個内存總線執行完整的協議分析。TLP058 FlexChannel® 邏輯探頭将泰克 6 系列 MSO 連接到被測設備 (DUT) 上的數字總線和信号。該探頭包含 8 個數據通道,并将 TLP058 邏輯探頭連接到任何 FlexChannel 示波器輸入通道。
TLP058 提供高性能數字輸入。
配置使用 TLP058 探頭進行的 DDR3 數字測量。
技(jì )術數據
- 定時測量
- tRPRE 測量讀突發前置碼的寬度,它從退出三态到差分選通第一個驅動邊沿測得。
- tWPRE 測量寫突發前置碼的寬度,它從退出三态到差分選通第一個驅動邊沿測得。
- tPST 測量讀或寫突發後置碼的寬度。它從越過中間基準電平的最後上升沿到沒有驅動的狀态開頭(根據JEDEC規範由上升趨勢測量)測得。
- Hold Diff 測量單端波形指定邊沿到差分波形指定邊沿經過的時間。這個指标使用距落在量程極限範圍内的差分波形邊沿最近的單端波形邊沿。
- Setup Diff 測量單端波形指定邊沿與差分波形越過自己的電壓基準電平時經過的時間。這個指标使用距落在量程極限範圍内的差分波形邊沿最近的單端波形邊沿。
- tCH(avg) 測量滑動的200個連續高脈沖周期窗口中計算得出的平均高脈寬。
- tCK(avg) 測量滑動的200個周期窗口中的平均時鍾周期。
- tCL(avg) 測量滑動的200個連續低脈沖周期窗口中計算得出的平均低脈寬。
- tCH(abs) 測量差分時鍾信号的高脈寬。這個指标是波形一直高于中間基準電壓電平的總時間。
- tCL(abs) 測量差分時鍾信号的低脈寬。這個指标是波形一直低于中間基準電壓電平的總時間。
- tJIT(duty) 測量tCH和tCH(avg)或tCL和tCL(avg)在200個周期窗口内經過的最大時間。
- tJIT(per) 測量tCK和tCK(avg) 在200個周期窗口内經過的最大時間。
- tJIT(cc) 測量兩個連續時鍾周期之間的絕對時鍾周期差。
- tERR(n) 測量從tCK(avg)開始多個連續周期中的累積誤差。這個指标是200個周期窗口的時鍾周期和與n x tCK(avg)的時間差。
- tERR(m-n) 測量從tCK(avg)開始多個連續周期中的累積誤差。這個指标是200個周期窗口的時鍾周期和與n x tCK(avg)的時間差。
- tDQSCK 測量差分時鍾的選通輸出接入時間。它在差分選通Read前置碼時間前或後的時鍾上升沿之間測得。邊沿位置由中間參考電壓電平确定。
- tCMD-CMD 測量在兩個邏輯狀态之間經過的時間。
- tCKSRE 測量在“自刷新進入”(SRE) 命令後所需的有效時鍾周期。隻有在已注冊 SRE 命令的情況下,才能在 tCKSRE 時間後更改輸入時鍾頻率或電源電壓。
- tCKSRX 測量在 (SRX) 命令前所需的有效時鍾周期。如果新的時鍾頻率或電源電壓在 SRX 命令前的 tCKSRX 時間内保持穩定,則允許更改輸入時鍾頻率或電源電壓。
- 幅度測量
- AOS 測量超出指定基準電平的信号的總面積。
- AUS 測量低于指定基準電平的信号的總面積。
- Vix(ac) 測量差分輸入交點電壓,其從實際交叉電壓及指定基準電平互補信号中測得。這個指标在單端信号上測量。
- AOS Per tCK AOS Per tCK 測量連續周期上計算的越過指定基準電平的信号的總面積。這個指标僅适用于時鍾和地址/命令波形。
- AUS Per tCK 測量連續周期上計算的越過指定基準電平的信号的總面積。這個指标僅适用于時鍾和地址/命令波形。
- AOS Per UI 測量連續單位間隔上計算的越過指定基準電平的信号的總面積。這個指标僅适用于數據和數據選通波形。
- AUS Per UI 測量連續單位間隔上計算的越過指定基準電平的信号的總面積。它僅适用于數據和數據選通波形。
細節 | DDR3 | LPDDR3 |
---|---|---|
速度(MT/s) | 800, 1066, 1333, 1600, 1866,和2133 | 333, 800, 1066, 1200, 1333, 1466, 1600, 1866和2133 |
最大轉換 | 10 V/ns | 8 V/ns |
典型電壓擺幅 | 1 V | 0.6 V |
20-80上升時間 | 60 ps | 45 ps |
報告 | HTML和PDF格式 | |
源支持 | 實時模拟信号,基準波形,數學波形 | |
反嵌支持 | 使用數學子系統的濾波文件 |
訂貨信息
要求的硬件
示波器 | 6 系列 MSO 示波器具有最低 4 GHz 的調試帶寬 (6-BW-4000)。對于 DDR3/LPDDR3 自動符合性測試,推薦的帶寬為 8 GHz (6-BW-8000)。 |
操作系統 | 6-WIN(可拆卸固态硬盤,裝有 Microsoft Windows 10 操作系統)。 可選 - 僅在進行 DDR3/LPDDR3 自動符合性測試時是必需的 |
要求的軟件
應用 | 選項 | 許可證類型 |
---|---|---|
适合 6 系列 MSO 的 DDR3 和 LPDDR3 自動符合性解決方案 1 | 6-CMDDR3 | 新儀器許可 |
SUP6-CMDDR3 | 升級許可 | |
SUP6-CMDDR3-FL | 浮動許可 2 | |
适合 6 系列 MSO 的 DDR3 和 LPDDR3 分析與調試解決方案 3 | 6-DBDDR3 | 新儀器許可 |
SUP6-DBDDR3 | 升級許可 | |
SUP6-DBDDR3-FL | 浮動許可 2 |
1适合 6 系列 MSO 的 DDR3 和 LPDDR3 自動符合性解決方案需要 6-DBDDR3 和 6-DJA 作為運行 DDR 和眼圖測量的前提條件。
2浮動許可可以從任何一台 6 系列 MSO 轉移到任何其他 6 系列 MSO 上,一次使用一台儀器。
3有關 DDR 分析的附加信息請參見:https://www.tek.com/ddr-test-validation-and-debug。
推薦的探頭和附件
附件類型 | 數量 |
---|---|
TDP7708 三模式探頭,帶有 P77STFLXB 轉接頭 | 測試帶有 DQ 和 DQS 的 DUT 時需要兩個探頭。 測試帶有 DQ、DQS 和時鍾的 DUT 時需要三個探頭。 |
TLP058 | 探測 CS、RAS、CAS 和 WE 行時需要一個探頭。 |
TDP3500 | 需要為作為模拟信号的 CS 提供一個探頭。 |
附件類型 | 廠商 |
---|---|
DDR3:4 個、8 個、16 個帶插座、焊接和直接連接插補器 | 通過泰克和 Nexus Technologies 銷售 1 |
LPDDR3:BGA 和 PoP 插補器 |
1詳情請咨詢當地泰克代表。
