汽車以太網測試解決方案

主要功能

• 測試時間：通過設置向導實現全面自動化，可根據汽車以太網 1000BASE-T1^TM (802.3bp) 和 100BASE-T1 (802.3bw^TM) 标準執行一緻性測試。軟件将根據測試要求自動配置設備，這可縮短整體測試時間。
• 測試覆蓋範圍：适用于 100BASE-T1 和 1000BASE-T1 的汽車以太網解決方案基于 IEEE 和 Open Alliance 規範設計。測試覆蓋範圍符合 OPEN Alliance TC8 ECU 測試要求。
• 驗證和調試：配套工具（如高級抖動分析）可幫助您在進行一緻性測試前或發生故障時找到問題。
• 信号檢驗：除一緻性測試外，還為在不同環境條件下測試 DUT 提供了自動測試和高級抖動分析工具。
• 全方位報告：自動編制報告，包括波形的測試通過/失敗截屏。
• 測量精度：5/6 系列 MSO 示波器可提供準确、可重複的結果，其具有 12 位 ADC 垂直分辨率，采樣率為 3.125 Gs/s（5 系列 MSO）和 12.5 Gs/s（6 系列 MSO）。
• 回波損耗測量：100/1000BASE-T1 規範規定了“回波損耗”測量，要求使用矢量網絡分析儀 (VNA)。通過泰克汽車以太網測試解決方案中的測量方式，設計人員可以使用示波器執行回波損耗測量，而不需要額外的測試設備。
• ECU 時鍾訪問：“失真”測試需要訪問 ECU 時鍾，而這在大多數時間是無法實現的。泰克獨有的算法軟件校正方法允許用戶在不連接 ECU 時鍾的情況下執行失真測量。此方法适用于 100BASE-T1 和 1000BASE-T1。
• 性能驗證：汽車以太網應用允許用戶多次運行選定的測試。報告将顯示每次運行的通過/不通過結果，以研究不同運行過程中的 ECU 性能。

自動汽車以太網一緻性測試

業界制訂了物理層一緻性測試，以保證不同設計和不同硬件廠商之間的互通性。執行這些測試的要求已經擴展，現在覆蓋汽車以太網 1000BASE-T1^TM(802.3bp) 和 100BASE-T1 (802.3bw^TM)。對于電信号，為物理介質連接 (PMA) 規定了許多特定測試，并且第 1 組主要關注的是發射機。1000BASE-T1 汽車以太網測試要求示波器最少有 2 GHz 的帶寬。

泰克汽車以太網測試解決方案提供了自動一緻性測試，以滿足 100BASE-T1 (IEEE 802.3bw^TM) 和 1000BASE-T1 (IEEE 802.3bp^TM) 要求。自動一緻性測試解決方案随附測試軟件在 1 GHz 或以上 Windows 10 操作系統泰克示波器上運行，執行所有物理層 (PHY) 發射機一緻性測試。

一緻性測試軟件可以全面測試或選擇性測試任何發射機電氣指标，包括使用示波器全面控制要求的設置。軟件設置靈活，可以執行設計驗證、裕量分析和可重複一緻性測試，同時降低儀器設置難度。此外，軟件可以生成完善的帶日期标記的測試報告及測試通過/失敗結果，顯示波形和數據示圖。

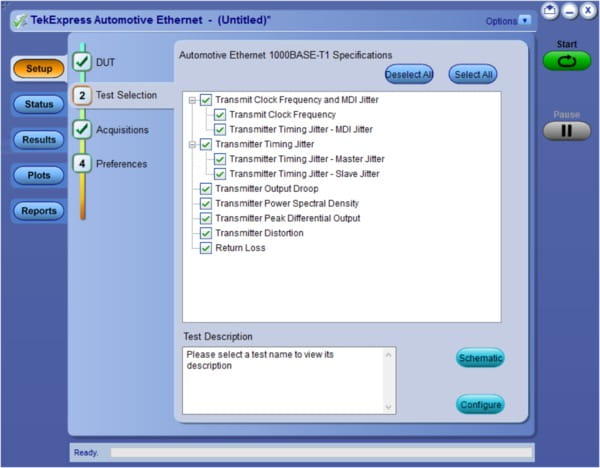

TekExpress 汽車以太網設置菜單 – 1000BASE-T1

汽車以太網一緻性測試軟件可以通過簡單的 Setup 菜單選擇所有或任何特定測試。軟件導航采用邏輯化工作流程，可以迅速進行測試設置，改變及複核測試結果。

視被測器件連接、探測、測試夾具、校準及示波器和信号發生器使用情況，測試設置配置變化很大。為幫助測試儀正确設置測量，汽車以太網軟件為每項測試提供了設置說明及圖像和參考示圖，确保設置正确。

設置配置

汽車以太網一緻性測試軟件要求泰克 5/6 系列 MSO 示波器，并裝有選項 5-WIN/6-WIN 或 SUP5-WIN/SUP6-WIN (Microsoft Windows 10)。由于它作為 Windows 應用運行，所以該軟件可以共享示波器顯示畫面。為方便起見，推薦配置是增加一台 PC 顯示監視器，與示波器屏幕分開顯示一緻性測試軟件和測試報告。

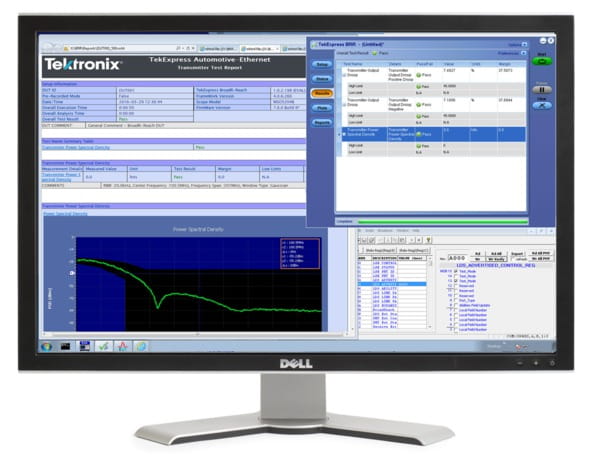

在單獨的監視器上顯示一緻性測試軟件，更簡便地分析結果

進行每項測試都要求使用器件供應商提供的專用軟件，針對特定操作模式來配置發射機。一旦正确配置了發射機，同時使用了正确的測試夾具和探頭，那麽可以配置汽車以太網軟件設置，與關心的特定測試相匹配。在選擇測試後，軟件會指引用戶執行所有必要的儀器設置。對失真和回波損耗測試，這可能會包括對信号發生器進行必要的設置，以進行這些測試。

失真（有和無 TX_TCLK 訪問權限）：

失真測試需要使用幹擾信号，并且示波器的數據采集時鍾是鎖定到 DUT TX_TCLK 的頻率。泰克通過使用“硬件時鍾分路器”方法支持此方法。

大多數 ECU 無法訪問 TX_TCLK 信号。泰克開發了适用于 100BASE-T1 和 1000BASE-T1 的獨有算法，該算法能夠在有幹擾的信号上執行軟件時鍾恢複。該方法不需要訪問 DUT 時鍾或硬件鎖定或時鍾分路器裝置。

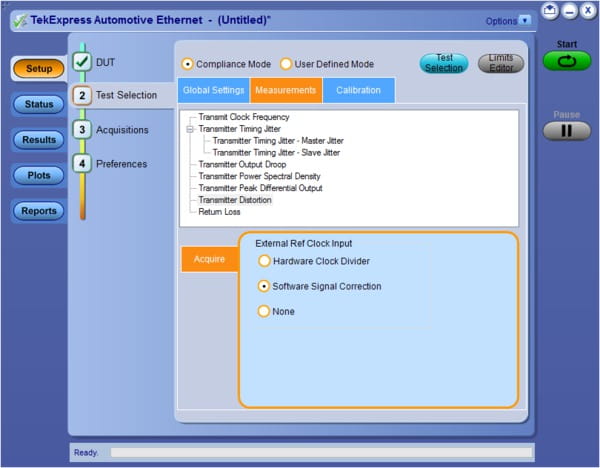

TekExpress 汽車以太網提供外部基準時鍾輸入源 - 1000BASE-T1

業界規定的測試

為保證硬件互操作能力，測試軟件采用 OPEN (單線對以太網) 聯盟特殊利益集團 (SIG) 規定的測試方法和測試限制。嚴格遵循 OPEN 聯盟測試套件文檔的要求，确保全面支持儀器設置、算法和測試結果。

失真測量

失真測試配置為“支持的 1000BASE-T1/100BASE-T1 測試”表中指明的測試模式，測量允許的最大發射機失真。這一測試要求使用幹擾正弦波信号，添加到物理層輸出信号中。計算了峰值發射機的畸變，測量值與一緻性測試規範進行比較。

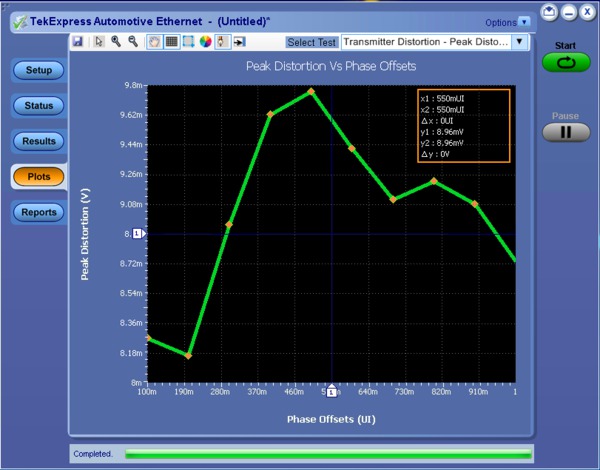

失真測量

回波損耗測量

MDI 回波損耗測試确定 100 Ω 差分阻抗指标的阻抗不匹配，這将影響硬件互操作能力。可以使用泰克 VNA 執行這一測試，但也可以結合使用泰克 5-CMAUTOEN/6-CMAUTOEN 解決方案與示波器來執行這一測試，其中采用的測量方法，而不需要額外的測試儀器。

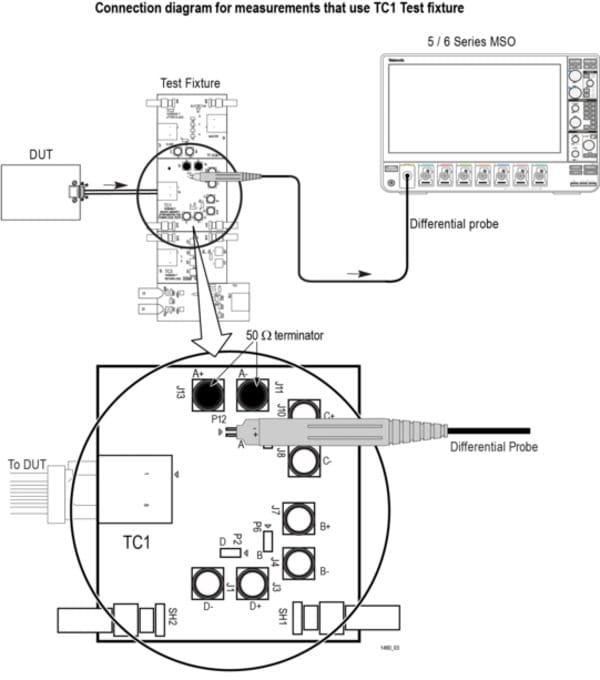

适用于“回波損耗”測量的設置配置

“抖動”和“發送時鍾頻率”測量

物理層有一個符号時鍾，是使用“支持的 1000BASE-T1/100BASE-T1 測試“表中指明的測試模式得到的輸出。運行不同測試，測量主 (從) RMS 抖動和 TX 時鍾頻率。

抖動和發送時鍾頻率測量

頂降測量

使用“支持的 1000BASE-T1/100BASE-T1 測試”表格中指明的測試模式配置物理層。通過确定正和負波形峰值電壓，來執行頂降測量。

頂降測量 – 波形的正峰值和負峰值

功率頻譜密度 (PSD) 測量

使用内置示波器 MATH 功能，計算輸入信号的頻譜(設置成“支持的 1000BASE-T1/100BASE-T1 測試”表中指明的測試模式)在信号上進行後期處理，得到 PSD。然後使用上限和下限模闆，把計算得出的 PSD 與規範進行對比，得到最終結果。

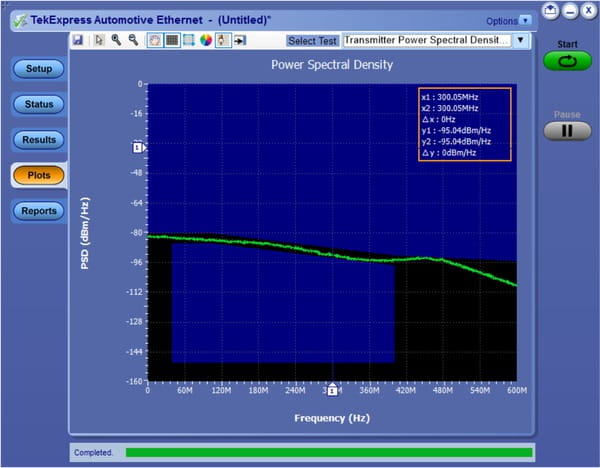

功率頻譜密度 (PSD) 測量

“MDI 抖動”測量

配置成“支持的 1000BASE-T1/100BASE-T1 測試”表中指明的測試模式，發送三個{+1}符号，後面連續跟着三個{-1}符号。測量數據信号的抖動。

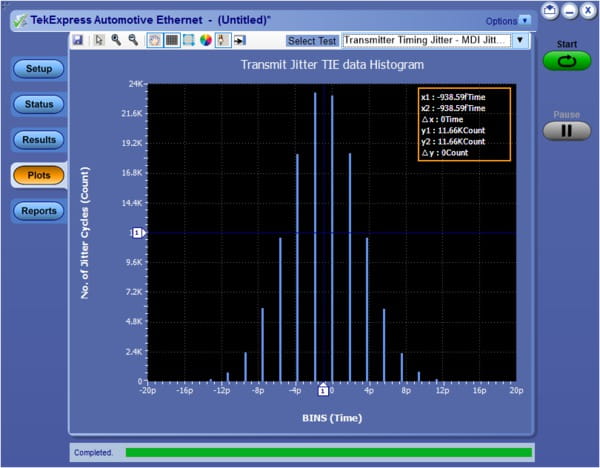

“MDI 抖動”測量

驗證和調試

通過使用 5/6 系列 MSO，可以在設計早期，在最終一緻性測試前簡便地完成驗證和調試。示波器的标準測量功能與選配的 5-DJA/6-DJA 高級抖動和定時分析軟件相結合，支持多種關鍵一緻性測試，包括：

• 時鍾頻率和發射機幅度及直方圖和趨勢分析
• 正負頂降測量
• 全面表征抖動性能，包括 TIE 和直方圖特點
• 對 PAM3 信号進行眼圖分析

這類早期測試提高了通過一緻性測試的可能性，同時支持更全面地表征和确定設計裕量。主從抖動測量可能極具挑戰性，因為一緻性測試極限緊張，需要消除可能的随機抖動源或确定性抖動源。

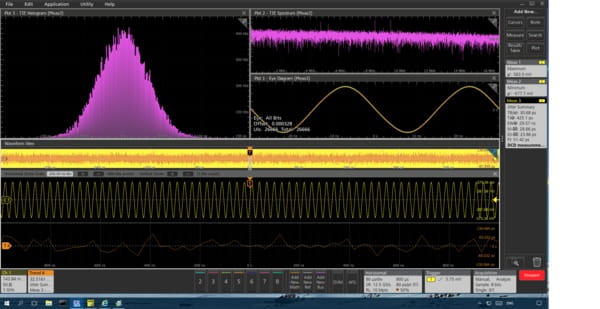

使用 5/6 系列 MSO 測量和選項 5-DJA/6-DJA 測量進行的發射機主抖動分析，顯示時間間隔誤差 (TIE) 值為 30.68 ps

确保主從設備之間實現可靠的網絡通信，一個主要問題是受到各種幹擾源的影響。在 PAM3 信令中，确認可靠運行與識别可能的幹擾源或錯誤情況可能很難區分。

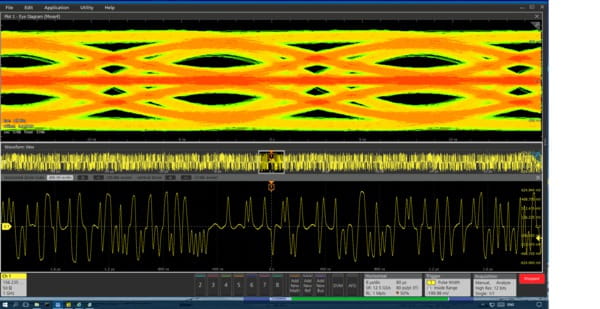

實踐證明，眼圖分析可以評估複雜的通信信号組成的長數據流。為示波器配置高級抖動和眼圖分析軟件（選項 5-DJA/6-DJA），可以全面調試和執行抖動、定時和眼圖測量。

使用 5/6 系列 MSO 測量和選項 5-DJA/6-DJA 測量進行的發射機主抖動分析，顯示時間間隔誤差 (TIE) 值為 30.68 ps

信号質量測試

汽車設計人員需要在各種條件下檢驗電路設計質量，比如不同的溫度、電壓和振動條件下。除一緻性測試外，設計人員需要在各種條件下檢驗設計質量。5-DJA/6-DJA 高級抖動和定時分析軟件允許設計人員配置 1000BASE-T1/100BASE-T1 測量，在不同環境條件下運行測量。設計人員可以在汽車環境中集成測量，使用連續模式運行測量。

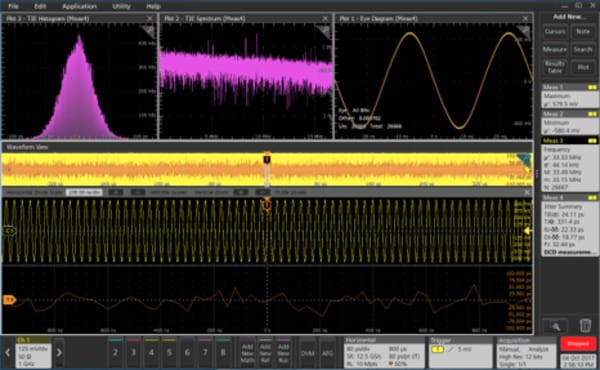

物理層抖動/定時分析

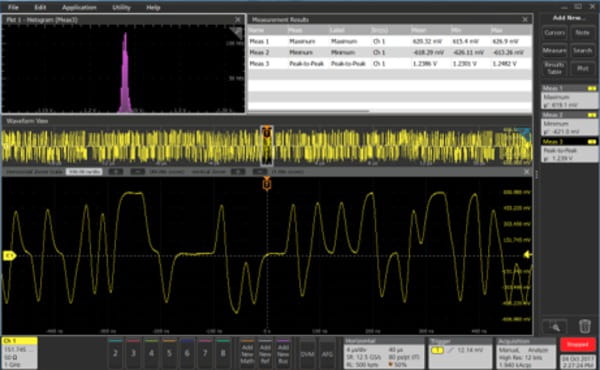

差分幅度特點

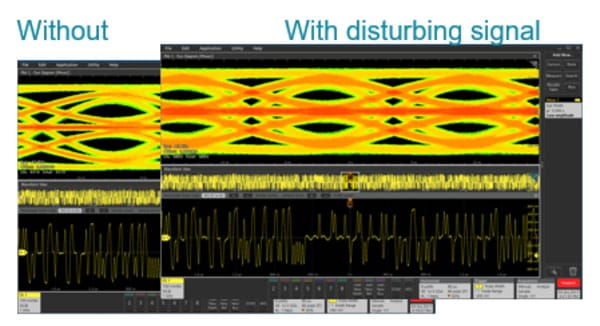

失真信号眼圖分析

“通過/不通過”報告

5-CMAUTOEN/6-CMAUTOEN 支持 MHL 或 PDF 格式的摘要報告，可以迅速簡便地編制一緻性測試文檔。該軟件在測試完成時自動生成報告，包括測試通過/失敗狀态，迅速分析測試結果。報告中還包括測試配置細節、波形圖、示波器顯示畫面和裕量分析，可以深入了解設計特點。

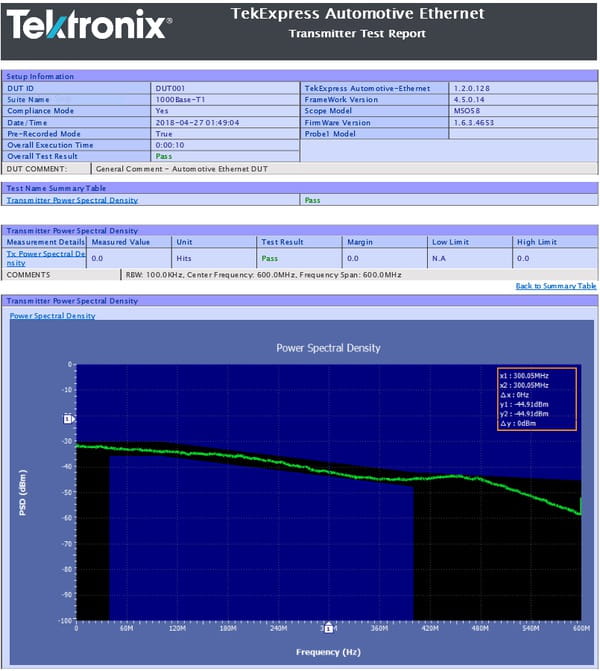

詳細的測試報告，顯示 PSD 模闆測試示圖

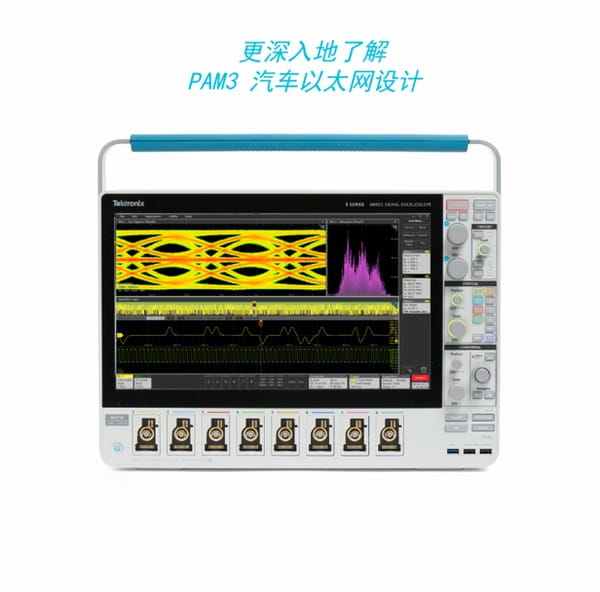

6 系列 MSO 示波器

6 系列 MSO 示波器

由于高達 8 GHz 模拟帶寬、25 GS/s 采樣率、最低噪音和最高分辨率，6 系列 MSO 示波器擁有所需的性能，可以以超高的信号保真度和分辨率捕獲波形，查看汽車以太網信号小的波形細節。

在您需要捕獲高幅度信号，同時又要查看較小的信号細節時，6 系列 MSO 示波器提供了傑出的性能，可以捕獲關心的信号，同時最大限度地降低不想要的噪聲的影響。6 系列 MSO 示波器的核心是 12 位模數轉換器 (ADC)，其提供的垂直分辨率是傳統 8 位 ADC 的 16倍。

探頭和測試夾具

準确的可重複的一緻性測試要求接入 PHY 發射機輸出和基準時鍾，必須支持校準和使用幹擾信号。推薦方式是使用泰克 TF-XGbT 以太網夾具和 TF-BRR-CFD 時鍾分路器夾具。這些夾具可以支持所有測試設置，同時為探測提供方便的測試點。

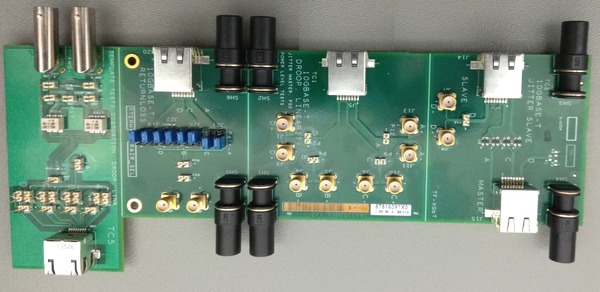

TF-XGbT 以太網夾具

如果想直接探測 DUT，應使用 ≥2 GHz 的差分探頭。泰克 TDP3500 是推薦用于 1000BASE-T1 測試的差分探頭。
