高級功率測量和分析：4/5/6-PWR

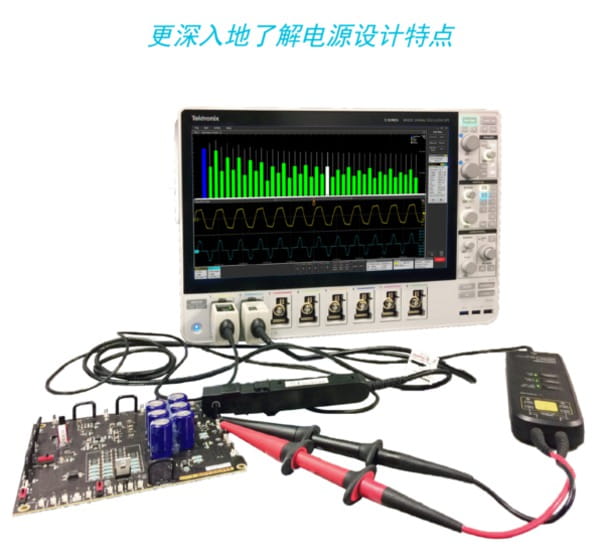

通過 4/5/6 系列 MSO 上的高級功率測量和分析功能，更深入地了解電源系統。示波器、分析軟件與各種電壓探頭和電流探頭相結合，即使您不是功率轉換專家，也能自動執行精确的功率系統測量。示波器中 的 12 位模數轉換器提供了高精度測量數據，手勢開合/滑動/縮放觸控界面則可以簡便地管理測量數據。豐富的圖形功率分析工具、高通道數和大型高清顯示器可提供全面的功率系統視圖。這些儀器支持各種電壓和電流探頭，包括前沿的 IsoVu™ 光隔離電壓探頭。IsoVu 探頭出類拔萃的共模抑制比與高級功率測量和分析軟件的自動測量功能相結合，可以有效優化最新的 GaN 和 SiC 設計。

主要測量

• 輸入測量
  • 功率測量真實功率、視在功率、功率因數和相位角
  • 總諧波失真和波峰因數測量
  • 諧波測量、柱狀圖和表格
  • 幅度可以簡便地測量每個周期的電壓或電流，包括最小值、最大值、幅度和峰峰值
  • 輸入電容使用電壓和電流信号測量電容值
  • 湧入電流測量峰值電流
• 開關器件測量
  • 開關損耗測量開關器件中的啓動損耗、關閉損耗和傳導損耗
  • 安全作業區 (SOA)提供了可以量身定制的安全作業區模闆測試功能。
  • 定時分析可以使用脈寬、占空比、頻率或周期的趨勢圖或直方圖，簡便地分析脈寬調制的開關信号
  • RDS(on) 測量開關器件處于 On 狀态時的動态電阻
• 磁性分析測量（僅在 5/6-PWR 中提供）
  • 電感測量磁芯的電感
  • 磁性特點測量并繪制電感器 B - H 曲線。
  • 磁性損耗測量和計算總磁性損耗
  • I 相對于 ∫V 關系顯示了I 和 ∫V 波形圖
• 輸出測量
  • 工頻紋波測量與輸入工頻頻率有關的 AC 信号能量。
  • 開關紋波測量與開關頻率有關的 AC 信号能量。
  • 效率把測得的輸出功率除以測得的輸入功率，來測試電源效率
  • 啓動時間測量被測器件的輸入電壓變成“高”到輸出電壓到達穩定狀态之間的時延。
  • 關閉時間 測量從被測器件的輸入電壓變成零狀态到輸出電壓變成零狀态之間的時延。
• 頻率響應測量（僅在 5/6-PWR 中提供）
  • 控制環路響應（博德圖） 繪制閉環電路的頻率和相位響應，自動計算增益和相位裕量。
  • 電源抑制比 (PSRR) 分析 DC-DC 轉換器的紋波抑制功能。
  • 阻抗分析通過使用示波器啓用對配電網絡 (PDN) 的 2 端口阻抗測量。

主要功能

• 使用 4/5/6 系列 MSO 的手勢開合/滑動/縮放觸控界面，增加、配置和删除自動測量。
• 自動生成報告，在單個可編輯的 mht 文件或 pdf 文件中簡便地存檔測試結果，包括測量、測試結果和示圖
• 使用選配的集成任意波形/函數發生器進行頻率響應分析（僅在 5/6-PWR 中提供）。還支持外置 AFG31000 系列函數發生器。
• 各種電壓探頭和電流探頭，包括一流的 IsoVu 光隔離電壓探頭，滿足各種應用需求
• 通過遠程接口配置任何測量，傳送任何結果，實現自動測試

輸入分析

功率質量測量、電流諧波、輸入電容和湧入電流是在電源輸入部分經常進行的四種測量，以分析電源對電源工頻的影響，評估電源在各種工頻條件下的性能。

電源質量

這些測量是為工頻頻率優化的，通常在電源的 AC 工頻輸入上執行。它們可以快速查看輸入的功率及失真水平。

測量包括：

• RMS 電壓和電流

• 頻率

• 真實功率、視在功率和無功功率

• 功率因數

• THD 和波峰因數

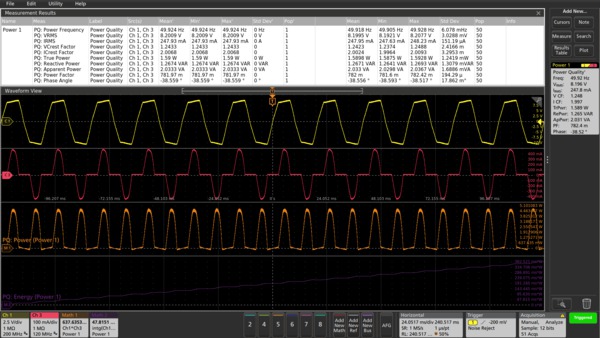

功率質量測量提供了多種格式的信息。數值結果 (右上角)、表格 (上方)及瞬時功率波形和能量圖(下方)

諧波

輸入上帶有非線性器件（如整流器）的任何電源對 AC 線路都會表現為非線性負載。如果沒有緩解措施，諧波能量過高會影響與電源線相連的其他設備的運行，提高傳送電力的成本。這會導緻電源線供電的設備産生标準限制諧波。

高級功率測量和分析包括 IEC61000-3-2、AM 14 和 MIL- STD-1399 标準等測試極限，幫助您在投入正式一緻性測試前進行預一緻性測試。它以圖形格式和表格格式顯示高達 100 階諧波，讓您輕松浏覽測試列表，獲得任何一個諧波的細節。

諧波柱狀圖、諧波結果表、通過結果列表浏覽功能(右上方)

輸入電容和湧入電流測量

4-PWR-BAS、5-PWR 和 6-PWR 提供了峰值湧入電流和電容測量功能，可以測試運行中的開關電源。

湧入電流、輸入浪湧電流或開關浪湧是電器件第一次開機時吸收的最大瞬時輸入電流。功率轉換器和湧入電流要超過其穩态電流，這源于輸入電容的充電電流。測量湧入電流和輸入電容具有重要意義，以确保設計高效運行。

使用橫貫功能測量輸入電容和湧入電流

開關分量分析

随着人們要求實現更高的功率轉換效率和更高的可靠性，準确地計算和評估電源中的能量損耗變得越來越關鍵。

開關損耗測量

盡管電源的大多數組件都會産生能量損耗，但開關式電源 (SMPS) 中明顯的能量損耗部分發生在開關晶體管從關閉 (T_off) 狀态變成打開 (T_on) 狀态時或反之（關閉損耗）。通過測量經過開關器件的電壓下跌及流經開關器件的電流，高級電源分析功能自動計算每個周期的開關損耗指标。

直到最近，在半橋開關階段的高側進行開關測量幾乎是不可能的。任何相對于開關節點的測量，包括高側V_DS和經過電流并聯裝置的電壓，都會受到施加在差分信号上明顯的共模電壓信号産生的失真影響。這個問題在寬禁帶器件中會更加糟糕，如 GaN 和 SiC 晶體管，因為開關頻率會提高，必需優化新的設計。

4/5/6 系列 MSO 是為用于 IsoVu 光隔離探頭設計的，即使存在高共模信号時，設計人員仍能執行準确的開關測量。

開關損耗顯示了 FET 中的功耗。波形用帶顔色編碼的标記标注，表明 T_on、T_off和總周期的測量區域，與結果标簽中的值相對應。結果标簽中的控制功能可以簡便地翻查各個周期的數據。

開關損耗測量包括專門設置，在有源功率因數校正階段生成穩定的、可重複的測量，并回掃轉換器。

您可以使用軌迹圖，概括了解捕獲的所有周期的開關損耗。它自動繪制打開和關閉過程中經過開關的電壓相對于經過開關的電流關系圖，您可以一目了然地判斷所有周期的開關損耗範圍。

開關損耗軌道圖（上方窗口）在一個示圖中顯示了所有開關周期的 T_on 損耗和 T_off 損耗。

安全作業區

安全作業區(SOA)圖示為評估開關器件、确保壓力不會超出最大指标提供了一種圖形技(jì )術。可以使用SOA測試，驗證各種工作條件下的性能，包括負載變化、溫度變化以及輸入電壓變化。模闆測試還可以與 SOA 示圖一起使用，自動完成驗證。

安全作業區(SOA)圖及模闆幫助檢驗開關器件在變化的工作條件下位于SOA包絡内。

RDS_(on)

這一測量表征開關器件啓動并傳導電流的傳導過程中的電阻。動态開點電阻是啓動時經過器件的電壓與流經器件的電流之比。該軟件确保高亮顯示及放大采集中的最小 RDS_on值，以方便查看。此外，橫貫功能幫助您從周期間值移動到各自的 RDS_on值。

RDS_(on) 測量

磁性分析（僅在 5/6-PWR 中提供）

支持以下測量：

• 電感
• 磁性特點包括 BH 曲線
• 磁損耗
• I 相對于 ʃV 關系圖

磁性器件是任何電源系統的重要組成部分。電感器和變壓器在開關式電源和線性電源中都作為能量貯存設備使用。某些電源還在輸出階段的濾波器中使用電感器。考慮到其在系統中發揮着重要作用，必須表征這些磁性器件，确定電源的穩定性和整體效率。

電感

電感器的阻抗會随着頻率提高而提高，頻率越高，阻抗越高。這種特點稱為電感，用亨利為單位。可以使用高級功率測量和分析軟件，自動測量電感。

磁損耗

分析磁功率損耗對準确地表征開關電源的效率、可靠性和性能至關重要。高級功率測量和分析軟件測量感性總磁性功率損耗，如下圖所示。

B-H 圖

磁性材料的特點用磁通量密度(B)、磁場強度(H)和材料的磁導率(μ)來描述。B-H 圖通常用來檢驗開關電源中磁元素的餓和度(或缺失度)，用來衡量磁芯材料中單位體積損失的能量。高級功率測量和分析軟件測量經過磁元素的電壓及流經磁元素的電流，繪制 B 相對于 H 關系圖，如下圖所示。您可以同時測試變壓器中多個二級線圈，從而确保更快的驗證/測試時間，進而加快産品開發周期。

I 相對于 ∫V 關系圖

I 相對于 ∫V 關系圖可以了解與電壓和電流成正比的B 和 H 值。這是電壓和電流波形的積分，采用 X-Y 示圖格式，如下圖所示。

B-H 曲線、I 相對于 ʃV 關系及電感圖，進行磁性分析測量

輸出分析

DC 輸出電源的最終目标是把輸入功率轉換成一個或多個DC 輸出電壓。開關電源最重要的輸出測量是工頻紋波和開關紋波。

工頻和開關紋波

電源的 DC 輸出質量應該幹淨，擁有最小的 AC 噪聲和紋波。高級功率測量和分析軟件測量紋波，幫助您隔離原因。線路紋波測量指明與輸入工頻有關的 AC 信号數量 (因為輸入經過整流，所以工頻紋波通常是 AC 線路頻率的兩倍)。開關紋波測量與開關頻率有關的AC信号量。

紋波分析幫助把工頻紋波與更高頻的開關噪聲區分開來。

效率

在當今激烈競争的環境中，器件或産品效率是一個關鍵的差異化指标。高級功率測量和分析軟件可以簡便地測量産品的功率轉換效率(AC-DC, AC-AC, DC-DC, DC-AC)。

它可以一次測試多個輸出上的功率效率，加快測試和驗證速度。您可以獨立配置每個輸出。

效率測量

效率測量配置可以測試多輸出功率轉換器件(AC-DC, AC-AC, DC-DC 和 DC-AC)

啓動時間和關閉時間

啓動時間是指在啓動輸入電壓後，輸出電壓到達穩定狀态所用的時間。

關閉時間是指關閉輸入電壓後，輸出到達零狀态所用的時間。

SMPS 應在規定的啓動時間和關閉時間上運行，這一點異常重要。如果市電與 SMPS 啓動之間的時延與設計（一般為 1 ms）不符，那麽它可能會擾亂某些靈敏負載的運行。大多數嵌入式系統使用不止一個電源，許多嵌入式系統使用多個輸出。

4-PWR-BAS、5-PWR 和 6-PWR 自動進行這一測量，同時支持最多 5 個輸出（4 系列 MSO）或最多 7 個輸出（5 系列 MSO），或最多 3 個輸出（6 系列 MSO）。

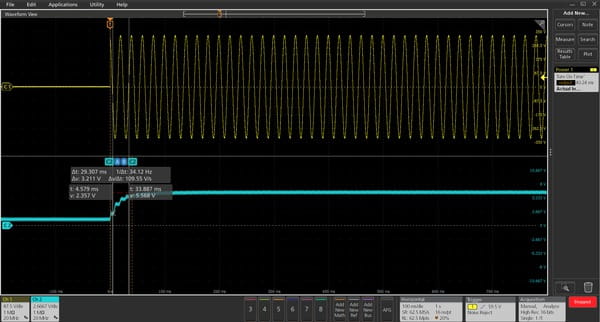

啓動時間測量

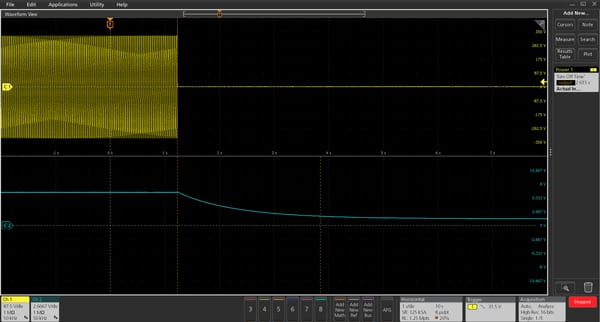

關閉時間測量

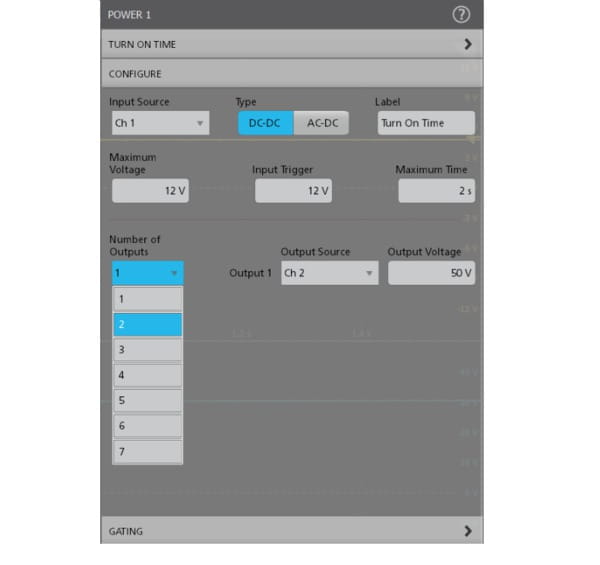

啓動時間測量配置支持多個輸出設備

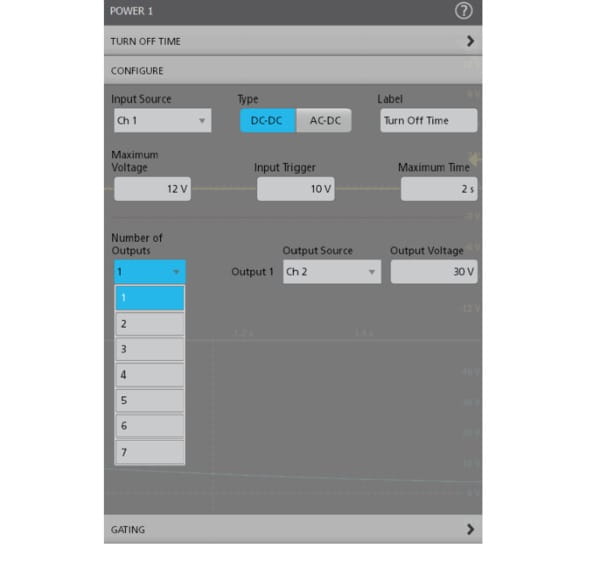

關閉時間測量配置支持多個輸出

頻率響應分析（僅在 5/6-PWR 中提供）

控制環路響應分析（博德圖）、電源抑制比 (PSRR) 和阻抗測量提供關鍵測量，确保實現穩定的低噪聲電源設計。雖然使用矢量網絡分析儀或專用頻響分析儀可以實現這種分析，但這些儀器要求大量的設置時間和很長的學習周期。高級功率測量和分析功能可以直接在 5 和 6 系列 MSO 上進行頻響分析，利用選配的内置或外部任意波形/函數發生器的優勢。

控制環路響應 (博德圖)

通過博德圖和增益/相位裕量測量，設計人員可以确定電源控制環路的穩定性。控制環路不穩定，會導緻振動和效率下降。濾波器設計人員還使用幅度和相位示圖測試濾波器設計。

自動控制環路響應測量使用内置 AFG，為掃描指定頻率範圍提供了單一來源，并繪制每個點上的幅度和相位圖。信号使用注入變壓器引入到控制環路中，比如 Picotest 的 J21xxA 型變壓器。得到的增益和相位圖 (波德圖)用來自動計算增益和相位裕量。光标可以查看曲線中任意頻率上的增益和相位值。

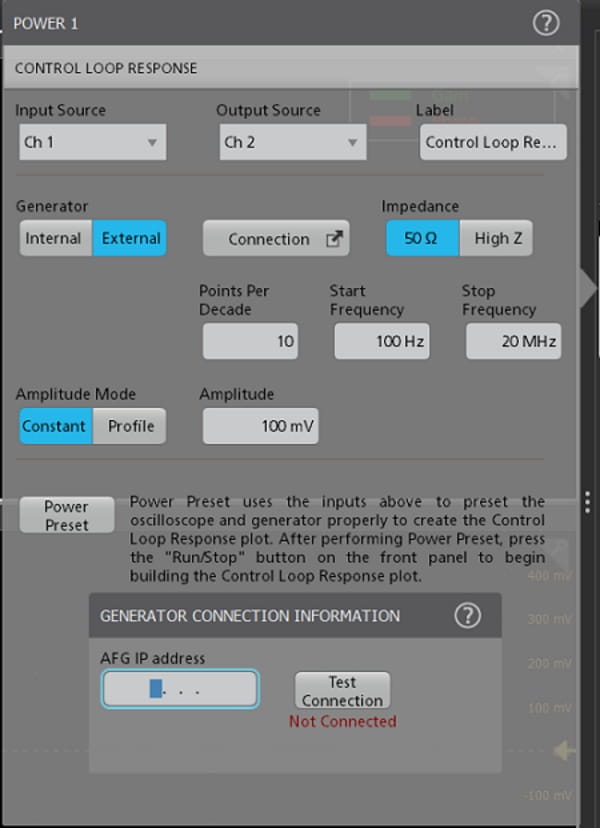

通過控制環路響應測量配置，用戶可以設置 START 和 STOP 頻率，選擇恒定/幅度特點、阻抗和每10 Hz 的點數，以更好地繪制示圖。

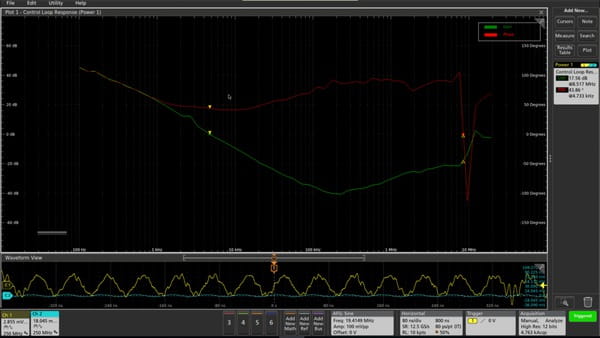

控制環路響應 (博德圖) 繪制增益和相位相對于頻率關系圖，計算增益裕量和相位裕量。

電源抑制比 (PSRR)

通過 PSRR 測量，DC-DC 轉換器和穩壓器設計人員可以量化器件在規定頻率範圍内衰減 AC 的能力。這項測試使用 5/6 系列 MSO 選配的内置函數發生器或外部 Tektronix AFG31000 函數發生器，及注入變壓器（如 Picotest J2120A Line Injector）來調制穩壓器輸入。系統自動測量被調制的輸入和輸出上的 AC 電壓。它使用下述公式計算掃描的頻帶内每個頻率上的抑制比：20Log (V_in/V_out)，用示圖表示結果。

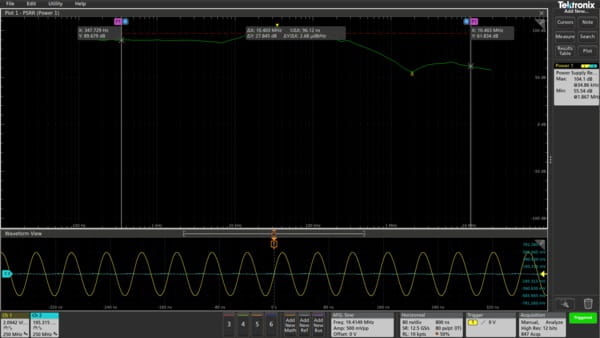

電源抑制比 (PSRR) 繪制抑制比随頻率變化，并标出最小值和最大值

通過測量控制回路響應和電源抑制比，您能夠設置默認内部 AFG 或外部 AFG31000 系列的 START（開始）和 STOP（停止）頻率。還使您能夠選擇常數/幅度輪廓、阻抗和每 10 倍頻率範圍内的測試點數，以獲得更好的繪圖渲染效果

阻抗

2 端口阻抗測量使設計人員能夠在指定的頻率範圍内驗證其配電網 (PDN) 的阻抗。這項測試使用 5/6 系列 MSO 的可選内置函數發生器或外部 Tektronix AFG31000 系列函數發生器，及電源分路器、注入變壓器（如 Picotest J2102A 或 J2113A Line Injector）來測量 PDN 網絡的阻抗。系統自動計算掃頻帶各頻率的阻抗，并繪制結果圖。建議使用 TPR1000/4000 電源紋波探頭、P6150 探頭或直接 SMA 連接。

顯示峰值阻抗點值的阻抗測量（包括結果表和結果标記）。

智能探頭提供了準确的結果

降低噪聲和消除探測誤差，是改善功率系統測量精度途徑之一。4/5/6 系列 MSO 及高級功率測量和分析軟件支持各種探頭，幫助滿足不同的測量需求，并包括多種專門設計的功能，幫助最大限度地減少探測問題。

系統使用擁有 TekVPI 接口的電壓探頭和電流探頭，支持在探頭和示波器之間通信。探頭可以把标度設置自動傳送給示波器。在相應的探頭上，可以控制距示波器前面闆的距離，探頭可以傳送錯誤狀況，如下巴部分張開或電流探頭需要消磁。

對關鍵定時測量，如開關損耗，分析軟件可以查詢電壓或電流探頭，使用标稱時延值，消除時延，同步電壓波形和電流波形，獲得準确的可重複的結果。

系統兼容 IsoVu 隔離測量系統。這些差分探測系統提供了全面光隔離功能、高達 1 GHz 的帶寬及超高共模抑制比，特别适合功率系統中的 V_GS, V_DS或 V_SHUNT測量。在優化采用寬禁帶開關器件的設計方面，如 GaN 或 SiC 晶體管，IsoVu 探頭無人能敵。

自動生成報告

數據采集、歸檔和文檔管理可能會非常繁瑣，但在設計開發流程中非常關鍵。4-PWR-BAS、5-PWR 和 6-PWR 分析軟件包括一個自動報告生成器，可以方便地進行通信和保留記錄。隻需按幾個按鈕，就可以生成一份報告，顯示所有有效的測量。增加圖示或追加額外測試，量身定制報告。報告以可編輯的 .mht 文件提供，或以 .pdf 文件提供。下面顯示了報告樣本。
