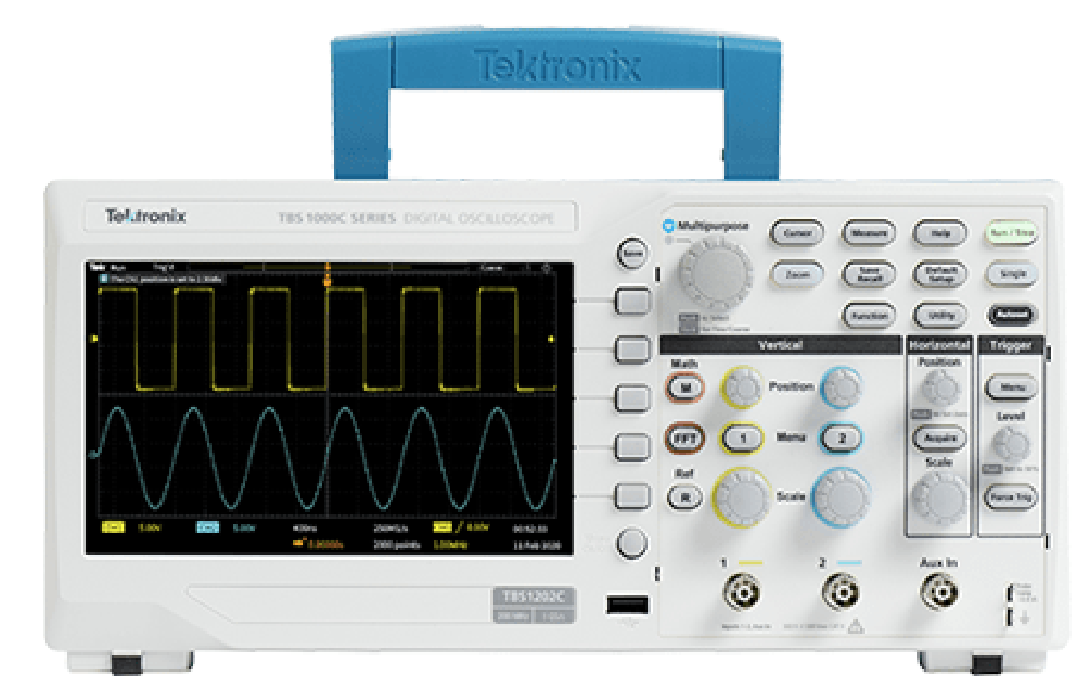

示波器以前稱為錄波器，是一種用于圖形化顯示電信号及其随時間的變化情況的儀器。它通過連接傳感器來測量這些電信号，傳感器是一種能夠将聲、光、熱等物理刺激轉化為電信号的裝置。例如，麥克風是将聲音轉換為電信号的傳感器。
從示波器的工作原理到如何找到合适的示波器，此處我們将為您介紹關于示波器的全面知識。
示波器有什麽用途？
示波器通常用于設計、制造或維修電子設備。工程師借助示波器測量電氣現象，迅速準确地解決測量中遇到的難題，從而驗證其設計方案，或确認傳感器是否處于正常工作狀态。
誰會使用示波器？
科學家、工程師、物理學家、維修技(jì )師和教育工作者可使用示波器來觀察信号随時間的變化。汽車工程師可能會使用示波器将傳感器發來的模拟數據與引擎控制單元的串行數據關聯起來。與此同時，醫療研究員可能會使用示波器來測量腦波。這種儀器功能強大，用途廣泛。
示波器如何工作？
示波器主要有三種系統：垂直系統、水平系統和觸發系統。這些系統共同提供有關電信号的信息，因此示波器可以準确地重建電信号。下圖是示波器的框圖。
第一級處理信号電壓，對其進行衰減或放大，以優化信号的振幅，這被稱為垂直系統，因為它依賴于垂直刻度控制。随後，信号被傳送到采集模塊，這裏的模數轉換器 (ADC) 負責對信号電壓進行采樣，并将其轉換為數字格式值。水平系統則包含一個采樣時鍾，它為每個電壓采樣提供了精确的時間（水平）坐标。采樣時鍾驅動 ADC，其數字輸出作為記錄點存儲在采集存儲器中。觸發系統負責檢測輸入信号流中用戶指定的條件，并将其作為波形記錄的時間參考。顯示符合觸發标準的事件，以及事件前後的波形數據。
示波器測量什麽？

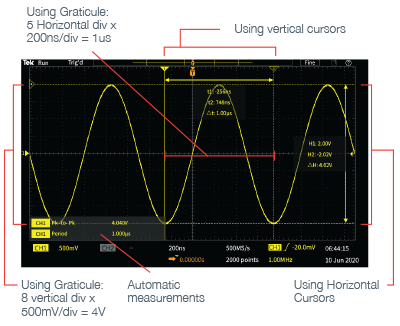

簡而言之，示波器測量電壓波。在示波器屏幕上，電壓垂直顯示在 Y 軸上，時間水平顯示在 X 軸上。顯示屏的強度或亮度有時稱為 Z 軸。由此得出的圖表可以告訴您有關信号的許多信息，包括：
- 信号的時間值和電壓值
- 振蕩信号的頻率
- 電路中通過信号表示的“移動部件”
- 信号中的特定部分與其他部分相比出現的頻率
- 是否有故障組件導緻信号失真
- 信号中有多少是直流電 (DC) 或交流電 (AC)
- 信号中的噪音部分
- 噪音是否随時間變化
示波器、數字萬用表和電壓表的比較
示波器、數字萬用表、電壓表—它們有什麽區别，可以互換嗎？電壓表測量電路上兩點之間的電勢差。數字萬用表可以測量電壓，但它也可以測量電流和電阻。示波器可以顯示電壓随時間的變化情況。通常情況下，随着應用程序越來越先進，儀器也會越來越先進。
示波器類型
示波器可分為模拟和數字兩種類型。模拟示波器捕捉并展示電壓波形的原始狀态，而數字示波器則通過模數轉換器捕捉電壓波形，并将其以數字形式存儲。在調試和設計領域，數字示波器廣受工程師們的青睐。數字示波器一般分為五類，從經濟實惠的通用型到高端複雜型，價格逐漸上升，同時功能和精度也相應提升。
- 數字存儲示波器 (DSO)：這是一種傳統的數字示波器，專為低重複率或單次高速多通道設計應用打造。
- 數字熒光示波器 (DPO)：DPO 采用全新的示波器架構，與 DSO 不同，可實時提供 Z 軸（強度）信息。DPO 是适用于各種應用的最佳通用設計和故障診斷工具，它們經常被用于高級分析、通信屏蔽測試、間歇信号的數字調試、重複數字設計以及時序應用。
- 混合信号示波器 (MSO)：是一種 DSO，MSO 用于顯示和比較模拟信号和數字信号。它憑借強大的數字觸發功能、高分辨率數據采集能力以及分析工具，成為了快速調試數字電路的首選儀器。
- 混合域示波器 (MDO)：這些示波器不僅具備與混合信号示波器相同的功能，還額外提供了内置頻譜分析儀，從而在模拟和數字功能的基礎上，進一步增加了射頻調試的能力。
- 數字采樣示波器：對于需要分析超高速信号的應用，采樣示波器通過支持超低抖動采集功能，提供抖動和噪聲分析。對于重複信号，它能夠提供比其他示波器高出 10 倍的帶寬和高速定時。
閱讀更多有關示波器類型和特性的信息，找到适合您應用的示波器。
如何選擇最合适的示波器
在選擇合适的示波器時，需要綜合考慮多個因素，包括帶寬、波形捕獲率、采樣率、上升時間、觸發能力以及價格等。就像相機的快門速度、照明條件和光圈都會影響其清晰準确地捕捉圖像的能力一樣，示波器的性能考慮因素也會顯著影響其獲得所需信号完整性的能力。要進一步了解這些标準以及它們與您的應用之間的關系，請閱讀我們關于如何評估示波器的深入探讨。
示波器的曆史
1897 年，德國物理學家卡爾-費迪南德-布勞恩發明了陰極射線管，并基于此構建了世界上第一台示波器，數十年後，A. C. Cossor 公司對此進行了進一步的擴展。1934 年，通用無線電公司推出了第一款商用示波器，成為第一台在實驗室外使用的示波器。1946 年，霍華德-沃勒姆和梅爾文-傑克-默多克攜手創建了泰克，這家公司後來成為了示波器領域的全球領軍者。泰克不斷創新，于 1971 年推出了首款數字示波器，在 2020 年，他們再次發布了首款示波器到雲軟件解決方案—TekDrive。示波器已成為工程師工作台上不可或缺的工具，甚至在許多經典電影中也有其身影。您可以訪問泰克博物館網站，查看電影中示波器的完整列表。
示波器資源
數字示波器是幫助工程師應對當今高要求測量挑戰的主要角色。泰克作為示波器領域的全球佼佼者，緻力于為客戶提供一系列示波器以滿足各類尖端應用需求。立即選購示波器，或聯系泰克代表申請示波器演示。
還未下定決心？下載我們的示波器入門 XYZ，了解選擇和使用最适合您應用的示波器所需的全面信息。
