TekExpress 汽車以太網信号分離和 PAM3 分析

對汽車以太網設計、測試和調試，泰克提供了完善的 PAM3 信号分析、信号質量測試和協議解碼測試解決方案.

主要功能

• 信号分離軟件：泰克信号分離軟件可以執行信号分析或協議解碼，而不會影響 ECU 系統，也不用剪斷以太網電纜安裝定向耦合器。
• PAM3 分析：您可以在實際 ECU 環境中對主 ECU或從 ECU 執行 PAM3 分析，測量眼圖張開程度，執行眼圖模闆測試，分離抖動，繪制 BER 圖。

• 增強時鍾恢複：軟件時鍾恢複提供了強健的時鍾恢複功能，即使是嚴重損傷的信号。

• 信号質量測試：您可以使用眼圖執行開放聯盟 TC8 信号質量測試，而不是信号質量指數(SQI)值。The Eye Diagram in a noise condition provides better insight compared to the SQI value.
• Protocol Decode: The Tektronix PAM3 solution offers simultaneous Protocol Decode of Master 和 Slave ECUs, using the Signal Separation technique.
• Comprehensive Reporting: Automated reporting with Pass/Fail screenshots of the waveforms.

Automotive Ethernet overview

The Autonomous Driving Assistance System (ADAS) 和 human-to-machine subsystems generate vast amount of data to transport through a vehicle.Requirements for greater integration between vehicle subsystems are driving fundamental architectural changes, moving from simple ring networks to more complex topologies, including gateways connected to an Automotive Ethernet backbone.

Automotive Ethernet is quickly becoming the fastest growing technology for in-vehicle networks.

Automotive Ethernet provides significant advantages including:

• PAM3 modulation supports high data rates 和 reliability

• Unshielded 和 single twisted-pair cabling lowers cost 和 weight

• Full-duplex communication allows devices to send 和 receive simultaneously on a link

• Proven IT technology with reliable data throughput for safety critical systems

整合汽車以太網技(jì )術對全方位設計驗證提出了更高的需求，确保多個 ECU 和設備之間的互操作性和可靠性，保證其在苛刻的環境中可靠運行。為滿足嚴格的一緻性測試，并對設計在真實世界條件下運行時的裕量樹立更大的信心，必需擁有完整的測試解決方案。

汽車以太網和全雙工通信

汽車以太網采用雙絞線電纜作為全雙工通信鏈路操作。全雙工通信及 PAM3 信令增加了在真實世界條件下驗證ECU 的複雜度。

為在鏈路上執行信号分析及在真實系統環境中進行協議解碼，汽車設計人員需要分開查看每條鏈路，這要求用戶先分離信号再執行分析。遺憾的是，當前許多測試解決方案都要斷開汽車以太網電纜才能執行測試。這帶來了額外的測試挑戰。泰克 PAM3 信号分析應用提供了完善的測試解決方案，解決了這些問題。

應用

信号分離

汽車以太網采用全雙工通信方式，兩個 ECUs 可以在同一條鏈路上同時收發數據。為在實際系統環境中執行信号分析或協議解碼，必需把主 ECU 與從 ECU 的業務分開。

分離全雙工信号的方法之一是采用定向耦合器。這種方法要求用戶剪斷電纜，安裝定向耦合器。使用定向耦合器增加了自己的插損和回損，可能會給測試結果帶來負面影響。盡管可以在設置層面補償損耗，但定向耦合器方法會擾亂系統，很難确定錯誤是不是由新增硬件引起的。

為避免測量錯誤，泰克獨特的信号分離技(jì )術使用高級軟件來分離全雙工信号。信号分離解決方案使用泰克專有的信号分離算法，從主測試或從測試或同時從兩側訪問電壓和電流波形。這種方法顯示真實的 ECU 信号 (主和從)，而不會影響 ECU 系統。

泰克信号分離軟件可以分離全雙工業務，測試實際 ECU 測試條件，包括不同的電纜長度和類型、不同的 ECU、ECU 到開關情況、ECU 和協議分析儀、不同的噪聲情況及車内汽車以太網聯網情況。

參見“信号訪問”部分，進一步了解怎樣根據不同測試情況連接電壓探頭和電流探頭。

使用軟件方法分離全雙工信号

使用簡便：簡便地連接電壓探頭和電流探頭，而不會擾動電纜。可以直接把探頭連接到 ECU 連接器上。如果需要夾具訪問信号，泰克可以協助設計連接電壓探頭和電流探頭的夾具。

自動化：TekExpress 以太網信号分離和 PAM3 分析軟件是一種全自動測試解決方案。在使用 泰克 TekExpress 自動化平台時，其用戶界面會一步步引導您配置系統，執行分析。

PAM3 分析：下面三個 PAM3 電平給信令引入了額外的複雜度，對測試方法提出了新的需求。PAM3 分析工具提供了多種測量和可視化功能，提高了汽車以太網 PAM3 設計驗證的效率。

PAM3 測量配置： PAM3 分析工具内部的配置面闆可以配置運行 PAM3 分析所需的大多數單元。設置工具包括選擇測量來源、時鍾恢複和阈值配置。

測量配置

時鍾恢複：可配置的 PLL (鎖相環) 時鍾恢複功能可靠地提取符号時鍾，即使是對高度損傷的信号，把重建的時鍾波形導出到基準通道，然後查看波形。

PAM3 測量：PAM3 分析軟件提供了一套全面的測量，可以更深入地查看信号特點，加快驗證或表征 PAM3 設計，支持不同的電纜長度、噪聲條件、ECU 配置等。

PAM3 測量

可視化：全面的示圖，查看測量數據。這些示圖可以查看信号特點，為調試提供實用信息.

示圖工具與示圖交互，幫助您把重點放在關心的領域上，更仔細地進行檢查，進一步進行分析。

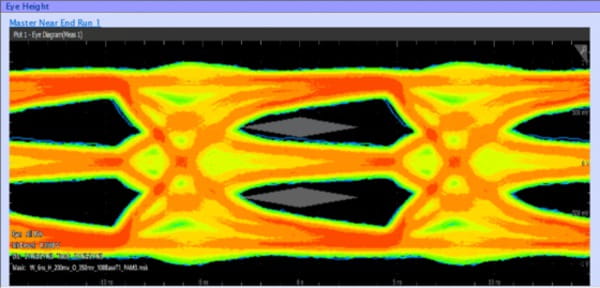

汽車以太網近端眼圖

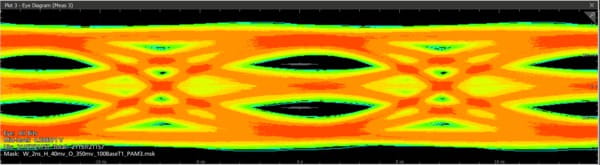

汽車以太網遠端眼圖

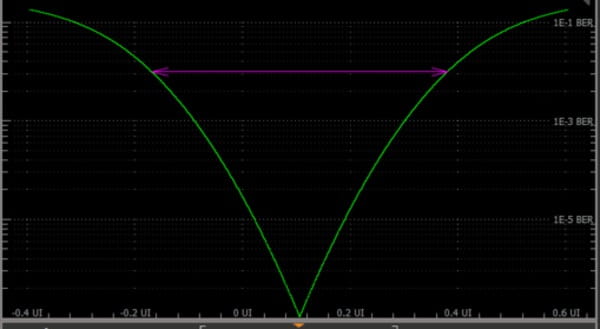

BER 浴缸圖

眼圖模闆測試

多輪測試表征信号：PAM3 分析解決方案可以多次運行測量，使用不同條件表征 ECU。您還可以把 PAM3 自動化軟件設置成失敗時暫停，調試問題。來自不同測試輪次的所有波形都可以保存在一個文件夾中，後面再進行分析和調試。

首選設置

通過/未通過測試報告

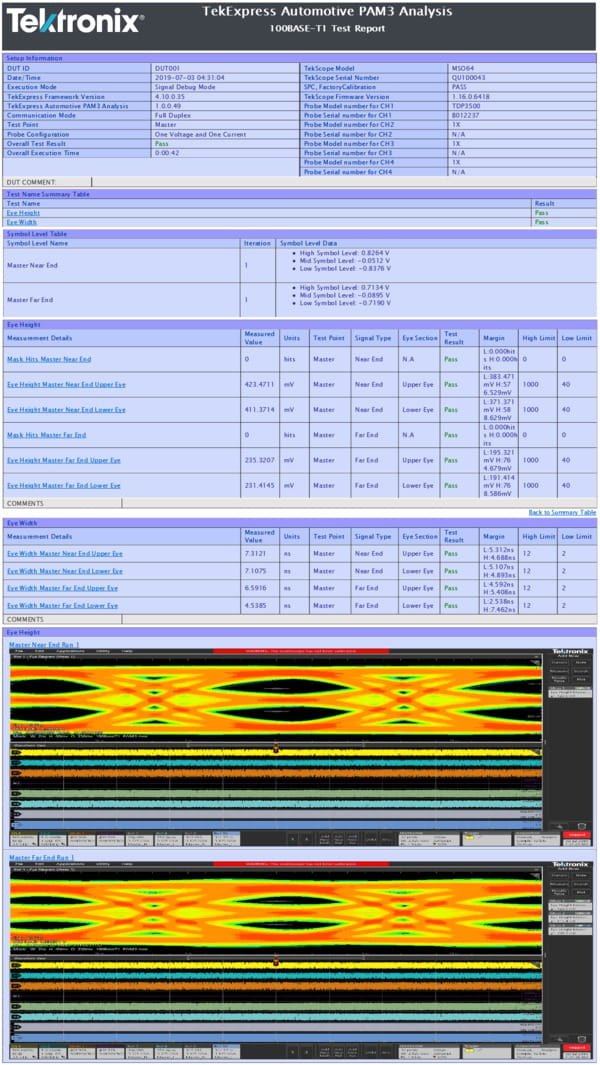

MHT 或 PDF 格式彙總報告，快捷方便地創建測試報告文檔。報告提供測試通過/未通過狀态，在測試執行完成後自動生成。報告中包括測試配置細節、波形圖、示波器顯示畫面和裕量分析，以更深入地了解設計特點。

詳細的測試報告

信号質量測試

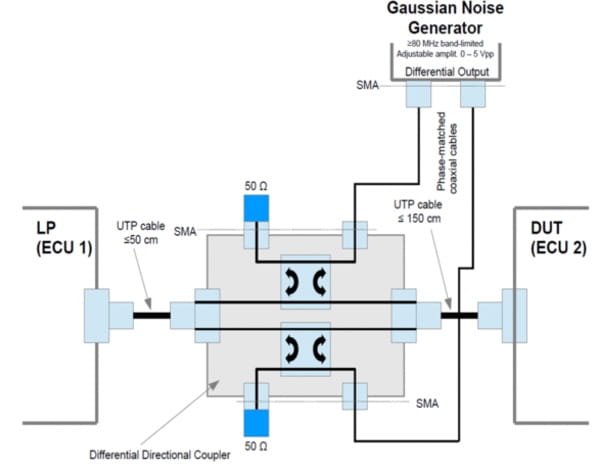

開放聯盟 TC8 信号質量測試要求在以太網電纜上增加高斯噪聲，以檢查 ECU 全雙工通信會在什麽噪聲水平下中斷。盡管用戶可以從汽車以太網 PHY 中讀取 SQI 寄存器值，算出信号質量指數，但 SQI 值不能表示眼圖或任何調試工具來找到問題的根本原因。

通過泰克信号分離軟件，您可以分離全雙工信号，顯示眼圖，進一步進行調試。PAM3 分析工具可以調試鏈路失效的原因。您還可以執行協議解碼測試，檢查鏈路在什麽情況下失效。

電纜性能測試、生産通過/失敗測試和 ECU 信号完整性測試：開放聯盟規定了各項汽車以太網測試，包括回損和插損。必需知道不同電纜長度和電纜類型會給汽車以太網信号完整性帶來哪些影響。

泰克信号分離軟件可以針對不同電纜長度和電纜類型繪制眼圖，對比性能。

3 米電纜的眼圖

模闆測試：您可以定義自己的模闆，針對不同電纜長度執行眼圖測試，執行生産通過/失敗測試或 ECU 性能測試。TekExpress 解決方案還提供了預先确定的模闆，可以用來滿足您的要求。

測量配置

協議解碼

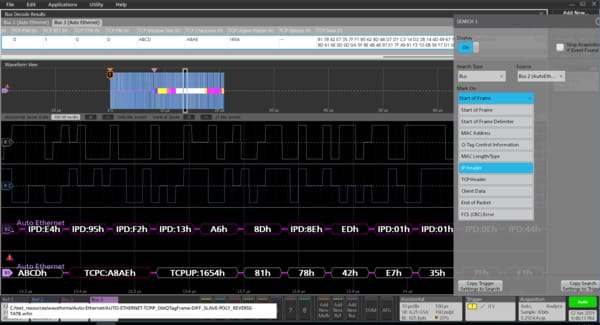

泰克協議解碼解決方案不要求定向耦合器來分離業務。您可以在設計級執行協議解碼，開發 ECU，調試系統進行車内測試，而不用擾動系統。您還可以在多個 ECU 上同時執行協議解碼，執行定時分析或進行調試。用戶可以定義各種協議級條件，在發生特定事件時停止采集，進行調試。

全雙工 ECU 汽車太網協議解碼

MSO 示波器

6 系列 MSO 示波器

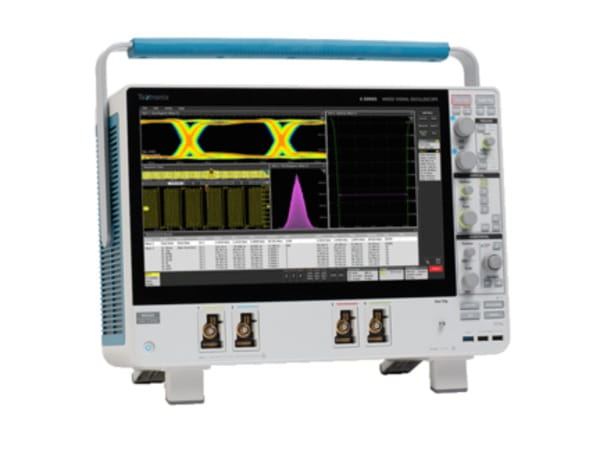

憑借高達 8 GHz 模拟帶寬、25 GS/s 采樣率和 12 位模數轉換器(ADC)，泰克 5/6 系列 MSO 為以高信号保真度和分辨率捕獲波形提供了所需的性能，可以查看汽車以太網信号上細小的波形細節。

5/6 系列 MSO 提供了所需的性能，可以捕獲關心的信号，同時最大限度地降低不想要的噪聲影響，可以捕獲高幅度信号，同時查看更小的信号細節。5/6 系列 MSO 的核心是 12 位模數轉換器，其垂直分辨率是傳統 8 位 ADC 的 16 倍。

探頭和測試夾具

如果想直接探測 DUT，建議使用帶寬 ≥ 1 GHz 的差分電壓探頭及和 帶寬 ≥ 120 MHz 的電流探頭。建議使用泰克 TDP1500 或 TDP3500 差分電壓探頭和 TCP0030A 或 P6022 電流探頭進行 100BASE-T1 測試。

在 ECU 級訪問信号可能要求夾具來分離信号。如需進一步了解 ECU 定制夾具設計，請聯系泰克科技(jì )公司。
