TCP0150交流/直流電流探頭數據表

TCP0150

特性和優點

簡便易用，準确進行交流/直流電流測量
直接連接到具有 TekVPI™ 探頭接口的示波器
直流至 20 MHz 帶寬
150 A_RMS 最大電流功能
500 A 峰值脈沖電流功能
精度高，直流增益誤差一般小于 1%
準确測量最低 5 mA 的電流
低噪聲和直流漂移
在示波器顯示屏上自動确定顯示單位和讀數
通過示波器實現遠程 GPIB/USB 探頭控制
利用分芯探頭頭部結構可輕松地連接導線
可以輕松地消磁和自動清零
簡便進入示波器 UI 顯示菜單，獲得兩種探頭硬件的設置控制及探頭狀态和診斷指示器

應用

TCP0150 是簡便易用的高性能 150 A AC/DC 電流探頭家族，設計用于使用和直接連接到 TekVPI™ 探頭接口。這一交流/直流電流測量探頭提供了 20 MHz 的頻帶，帶有可選擇的 25 A 和 150 A 測量量程控制。這些探頭還提供了低電流測量能力和最低每格 5 mA 的電流精度，這對實現高電平和低電平測量信号的廣泛動态電流範圍至關重要。

特點

保證

特點	描述
帶寬	DC 至 ≥20 MHz (-3 dB)。随頻率下降。請參見圖 1。（從上升時間帶寬 = 0.35/上升時間計算得出）
上升時間	≤17.5 ns
最大 RMS 電流	150 A
最大峰值脈沖電流	500 A
最小靈敏度	5 mA（在示波器的 1 mV/div 設置上）交流耦合（在支持交流/直流耦合的示波器上）
電流範圍	25 A 和 150 A
最大裸線電壓	600 V_RMS CAT I 和 II 300 V_RMS CAT III

典型

特點	描述
直流精度	±1% 典型值 3% 保修值
最大安培秒乘積
25 A 範圍	3,000 Aµs
150 A 範圍	15,000 Aµs
插入阻抗	0.03 Ω 時為 1 MHz
	0.075 Ω 時為 5 MHz
	0.125 時為 10 MHz
	0.3 時為 20 MHz
信号延遲	≈ 21 ns
顯示的 RMS 噪聲	≤500 μA_RMS（僅探頭）

環境特點

特點	描述
溫度
工作狀态	0℃ 至 +50℃
非工作狀态	-40℃ 至 +75℃
濕度
工作狀态	高達 30℃ 時相對濕度 (RH) 5% 到 95% 30℃ 以上至 +50℃ 時 5% 至 85% RH，非冷凝
非工作狀态	高達 30℃ 時相對濕度 (RH) 5% 到 95% 30℃ 以上至 +75℃ 時 5% 至 85% RH，非冷凝
海拔高度
工作狀态	最高 2,000 米（6,560 英尺）
非工作狀态	最高 12,000 米（40000 英尺）

物理特點

尺寸	米	英寸
電纜長度	2 米	79 英寸
探頭頭部尺寸
長度	26.8 厘米	10.55 英寸
寬度	4.1 厘米	1.6 英寸
高度	15.6 厘米	6.13 英寸
最大導線直徑	21 毫米 x 25 毫米	0.83 英寸 x 1.0 英寸
重量	公斤	磅
毛重	0.7865	1.734
電源要求	TCP0150 使用 TekVPI 接口通過示波器直接供電

建議示波器

帶有 TekVPI 探頭接口的示波器。

注意：為獲得優質探頭支持，請從 www.tek.com 下載并安裝最新版本的示波器軟件。

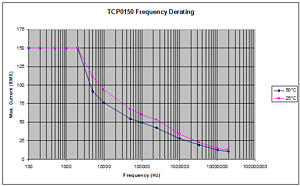

圖 1.

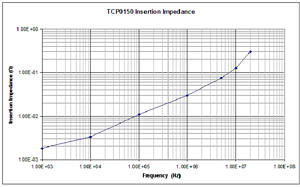

圖 2.

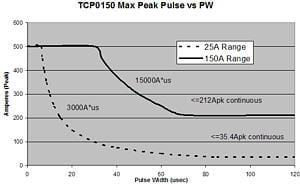

圖3：請不要将大于最大持續電流應用超過 10 秒，以最大限度降低熱效應。

訂購信息

TCP0150

帶有 TekVPI 接口的 AC/DC 電流探頭。

包括：: 防護罩 (016-1924-xx)，以及可溯源校準證明和數據标準。

選項

選項	階次
選項L0	标準英語使用手冊 (071-xxxx-xx)
選項L5	替代日語使用手冊
選項L7	替代簡體中文使用手冊

推薦附件

訂購	附件
015-0601-50	電流環路，1 圈，50 Ω，帶有 BNC 連接器，用于性能檢驗
067-1701-xx	TekVPI 校準夾具
067-1686-xx	用于 DPO7000/70000 系列的校準/相差校正夾具

服務選項

選項	描述
選項 CA1	為單個校準事件提供保修
選項 C3	3 年校準服務
選項 C5	5 年校準服務
選項 D3	3 年校準數據報告（要求選項C3）
選項D5	5 年校準數據報告（要求選項C5）
選項R3	3 年維修服務
選項R5	3 年維修服務
選項SILV600	标準保修延長至 5 年
