數字電源管理和分析軟件 – 實現電源完整性分析

當今大多數電子設計都需要不同的電源電壓才能正常工作。給定電路中的某些組件需要多個電壓電平。測試産品的規格是一個耗時的過程；調試過程甚至更繁瑣。因此，電源完整性已開始發揮重要作用，并使公司能夠縮短産品上市時間。

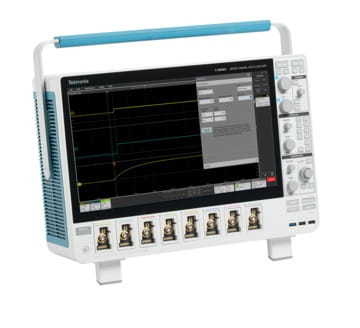

數字電源管理和分析 (DPM) 軟件選項可以在 5 系列 B/6 系列 B MSO 上提供自動電源軌測量以進行電源完整性分析。該解決方案允許使用電源軌探頭同時分析多個電源軌，并使用無源探頭對測量進行定序。該解決方案在設計時充分考慮了用戶的工作流程，以幫助設計工程師滿足他們在上市時間方面的需求。此外，它還會生成自動報告，其中包括測量、測試結果和繪圖。

該解決方案與 Tektronix 5 系列 B/6 系列 B MSO 和電源軌探頭相結合，可幫助工程師測量和分析紋波、瞬态特性、電源定序、振幅、抖動、眼圖和定時圖，并執行測量重複性，分析結果以提高準确性。5 系列 B/6 系列 B MSO 的多個 FlexChannel® 輸入和下一代用戶界面使工程師能夠同時查看波形（時域）、頻譜視圖（頻域）或兩者，從而高效地調試和分析電路設計。

軟件解決方案的顯著特點

客戶應用

電源完整性分析發揮着關鍵作用，尤其在高度集成的、多種技(jì )術相互作用的片上系統和微處理器設計中更是如此。要查看每個直流線路，了解所提供的電源是否在目标系統或裝置的容差範圍内，這一點很重要。典型應用可以在需要電源轉換以及在電路設計中具有多個直流電壓電平的許多行業中找到。舉例而言，這包括下列行業：

• 移動設備、計算機和平闆電腦

• 汽車

• 工業

測量概述

在分析電源設計時，兩項最重要的測量是紋波和瞬态。但是，當我們研究當前複雜的 IC 設計時，還有一些其他測量也非常重要，例如電源定序和抖動。

紋波分析

簡單地說，紋波是指疊加在恒定直流分量上的殘餘交流電壓（偏移）。通常，紋波分量的幅度相對于直流分量而言較小。

設計人員不應将紋波與系統噪聲弄混淆。測量直流電源軌時，通過最大限度地減少示波器和探頭噪聲，可以隻看到紋波。

數字電源管理解決方案允許同時分析多個電源軌，以減少設計和驗證期間的測試時間。8 通道 5 系列 B/6 系列 B MSO 可以一次測量多達 7 個電源軌。

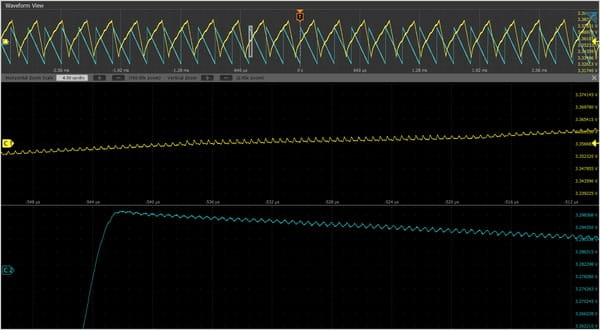

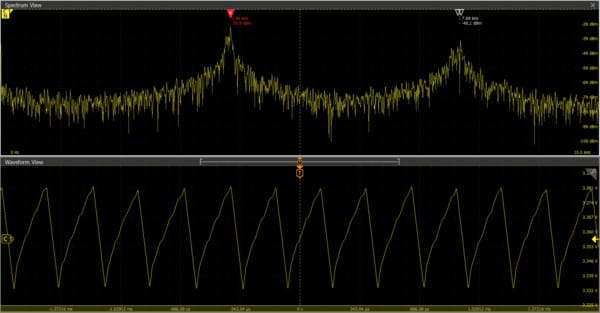

該解決方案還利用頻譜視圖功能對紋波執行頻譜分析。這可幫助設計人員确定紋波的來源，并有助于節省大量的調試時間和工作。

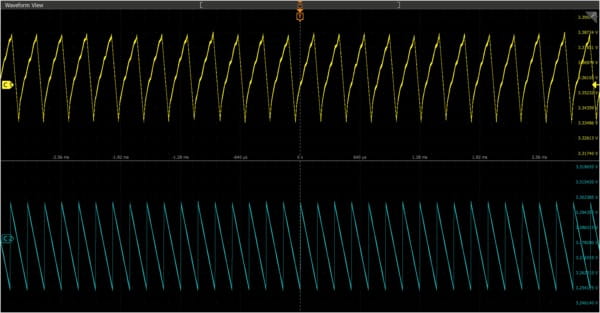

通過選擇 PWM 時鍾（如有），可以逐個周期進行分析，并查看每個紋波周期的峰峰值和 RMS 值。這提供了一次采集中所有周期的統計數據。帶寬限制功能讓設計人員能夠分析不同帶寬下的紋波數量。

DPM 解決方案的其中一個獨特功能是能夠利用電源軌探頭的功能來分析疊加在紋波上的其他高頻噪聲。這通常稱為“紋波上的紋波”。

電源順序分析

通過電源順序分析，電源設計人員可以确保電源軌在預計時間内達到導通或關斷狀态。

電源順序分析可同時在多達七個電源軌上運行。将第八個來源配置為參考輸入，以測量導通和關斷時間。這使設計人員可以測量電源軌的電源順序，并确保它們在要求的時間内達到導通和關斷狀态。使這些測試自動進行有助于在不同的負載條件下實現一緻且準确的結果。

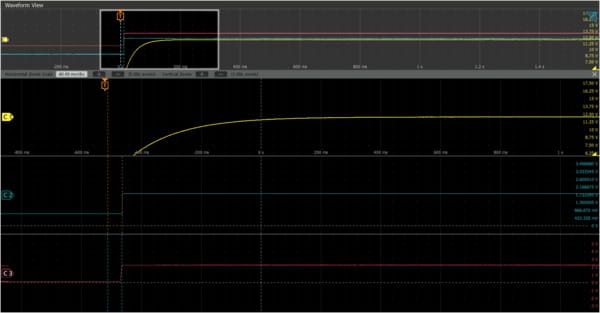

要設置測試，請配置标稱輸入和輸出電壓、觸發電平和等待時間（持續時長）。按 Power Rail Preset（電源軌預設）按鈕，發起優化流程，軟件會優化标度設置、記錄長度和采樣率，以實現最佳結果。導通和關斷時間顯示在結果标記中，并在波形上用不同顔色标出。此外，結果還以表格形式提供。通過觀察結果表中的異常情況，比較并驗證有關等待時間的設計。

瞬态分析

系統中的瞬态現象是由操作條件或系統配置的變化引起的。瞬态分析的重要性在于确定幹擾對系統性能的影響或它們對電源設備造成的故障。

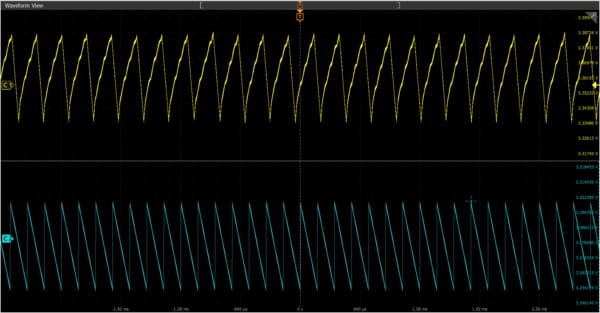

瞬态分析通常包括過沖和下沖測量。就像紋波一樣，該應用隻需幾個簡單步驟即可實現同步自動測量。先輸入每個電源軌的基準電壓，然後開始測試。過沖測量可獲知最大電壓與基準電壓之差。下沖測量可獲知最小電壓與基準電壓之差。

為一次采集中的單個周期執行此測量，或對一次采集中的每個周期執行此測量（周期模式）。基于系統中的電源軌信号或其它信号同步多個周期。使用統計數據、直方圖或繪圖逐個周期分析測量結果。帶寬限制功能讓設計人員能夠分析不同帶寬下的紋波數量。

抖動分析

抖動測量有助于驗證高速側（使用 DPM 輸出為其負載供電）的抖動容差。常見的噪聲源包括數據信号串擾、時鍾耦合以及電源開關噪聲（和諧波）和 SSN（同步開關噪聲）。DPM 多軌輸出為不同負載供電，例如 FPGA、系統/CPU 時鍾、DDR 内存、收發器等。電源完整性 (PI) 和信号完整性 (SI) 功能相互關聯，關鍵是要知道修改 PI 可以改善 SI。功率僞影會影響高速負載。關鍵是要了解電源噪聲會導緻高速抖動，最終導緻位錯誤，并且可能觀察到眼圖閉合情況。

例如，SI（信号完整性）工程師可以測量為時鍾供電的 POL（負載點），并觀察其幹淨和打開的眼圖。如果眼圖不幹淨，并且 POL 有雜散，則 PI（電源完整性）工程師可以修改其電源設計，以獲得更佳的靈敏度。這使 SI 工程師能夠看到 HSS 負載的改進效果。

要設置測試，請指定抖動頻率、參考電平和時鍾恢複。抖動分析僅包含在 5/6-DPM 中，并且在 5-DPM- BAS 軟件包中不受支持。

PSIJ 分析

PSIJ（電源引發的抖動）測量作為一種工具，為高速串行 (HSS) 設計工程師提供深入見解和信心，使其在原型設計階段進行任何電源相關（硬件）更改之前能夠改進設計。

此測量有兩個目标：

• 識别由電源軌噪聲引起的抖動
• 抑制 HSS 波形的抖動并查看信号質量的改進

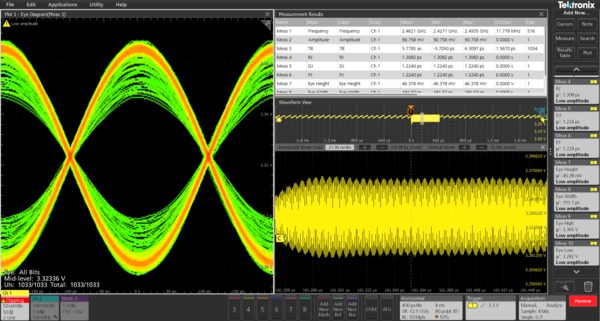

PSIJ 測量使用抖動抑制技(jì )術将高速信号中的周期性抖動 (PJ) 分量（受幹擾對象）與電源（幹擾源）軌噪聲相關聯。抖動抑制算法從由電源軌幹擾源引發的受幹擾信号中過濾出指定的頻率。HSS 設計人員可以使用必須移除的所需中心頻率來配置陷波濾波器設置。建議使用恒定時鍾恢複方法運行 PSIJ 測量。濾除電源軌噪聲之前和之後的 HSS 頻譜圖有助于驗證信号質量的改進情況。這也可以通過在 HSS 信号上添加眼圖來進行驗證。

該測量可以給出基本結果，例如眼圖高度、眼圖寬度、PJ 以及濾波前後的 TIE。

報告生成

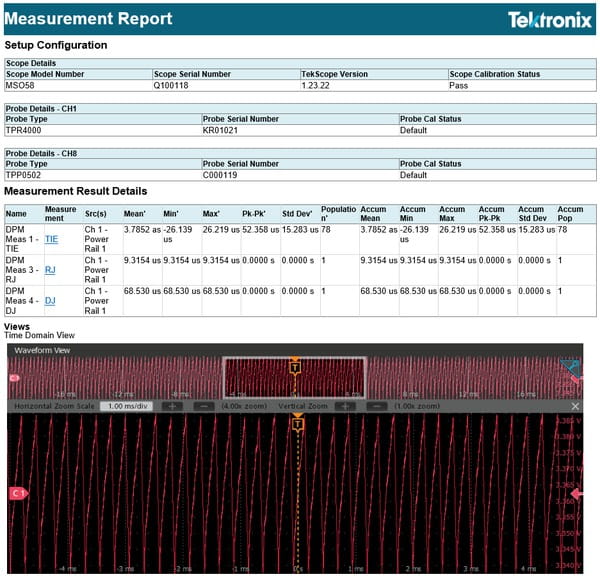

該應用程序允許進行設計和開發流程所需的數據收集、存檔和文檔編制。DPM 軟件可以把一輪測試中的所有結果彙編成不同格式的報告（MHT 或 PDF），包括測試通過/失敗結果，以便于分析。
