讓您的功率半導體設備更快上市
汽車電氣化和射頻通信中要求苛刻的應用需要寬禁帶半導體技(jì )術(例如碳化矽和氮化镓),同時還要繼續使用傳統矽。與矽相比,碳化矽和氮化镓可提供更高的電壓工作頻率、更高的溫度耐受能力和更低的功率損耗。了解碳化矽和氮化镓的電氣性能将有助于為它們在許多新興電力應用中的使用提供強有力的價值主張。讓功率半導體設備更快上市并盡量減少設備在現場的故障。
寬禁帶半導體的 I-V 檢定測量
I-V 檢定
I-V 檢定是了解矽、碳化矽和氮化镓基本特性中電流與電壓關系的基本方法。使用 SMU 或參數分析儀等儀器和相應的軟件,生成 I-V 圖形曲線,用于顯示流經電子設備或電路的電流與其端子上施加的電壓之間的關系。最常見的 I-V 曲線集是曲線族。
在更寬的功率範圍内進行測試
檢定碳化矽或氮化镓晶片和封裝部件級設備的電氣性能需要學習新技(jì )術,例如使用更大功率的儀器,應對探測難題以及進行測量低電平(例如在存在高擊穿電壓時測量皮安級的漏電流水平)等。對于寬禁帶半導體,源電壓高達 3000 V,電流高達 100 A 的情況更加常見。同樣重要的是優化測試系統,以減少更改“開”狀态、“關”狀态和電容測量設置所需的時間。

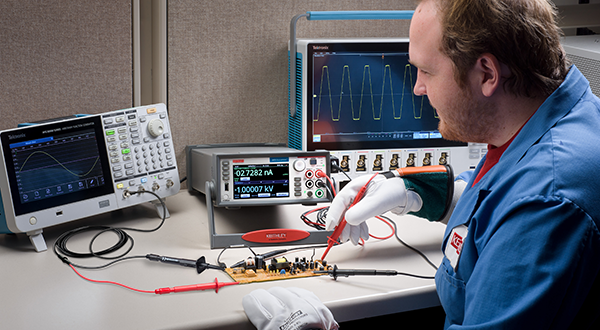

對功率半導體設備進行擊穿測試
設備的“關”狀态擊穿電壓決定了可以施加于設備的最大電壓。電源管理産品設計人員關注的主要耐受電壓是 MOSFET 漏極和源極之間或 IGBT 的集電極和發射極之間的擊穿電壓。MOSFET可以短接栅極或使其強制進入“硬”關狀态,例如向 n 型設備施加負電壓或向 p 型設備施加正電壓。這是一項非常簡單的測試,可以使用一個或兩個源測量單元 (SMU) 儀器執行。
将儀器連接到探頭和測試夾具
将高功率儀器連接到探針台和測試夾具可能是一項複雜的任務。連接不當通常會導緻測量錯誤。8020 大功率接口面闆在吉時利 SMU 和各種半導體探頭測試台或定制測試夾具之間提供了高度準确、靈活且易于使用的接口。接口面闆有六條測量路徑,可進行 3 kV、200 V 和 100 A 的測量。您可以将其中五條路徑配置為各種輸出連接器類型,以匹配您的探頭測試台。您可以使用可選的偏移三通裝置配置四條路徑。這可以在被測設備的最多四個引腳上進行高壓 C-V 測量。
了解詳情:

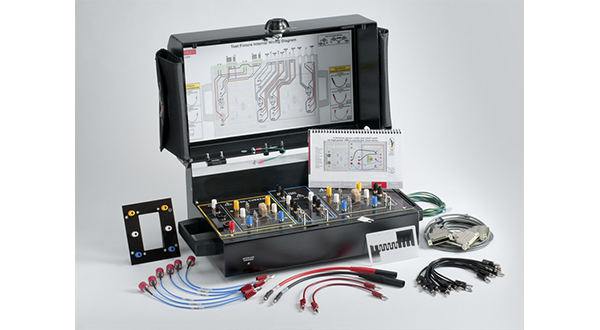

執行大功率測試時,安全至關重要
在對寬禁帶半導體進行大功率測試時,應始終将安全放在首位。為實驗室設計安全合規的測試夾具并非易事。8010 大功率設備測試夾具為測試高達 3000 V 和 100 A 的各種封裝設備類型提供了安全、低噪音、完整的環境。可更換的插座模塊測試闆支持多種封裝類型,包括用戶提供的插座類型。
自動進行 I-V 檢定的電源時序
使用吉時利的自動化檢定套件 (ACS) 軟件,省去對測試進行編程的麻煩。ACS 是靈活的交互式軟件測試環境,用于設備檢定、參數化測試、可靠性測試以及簡單的功能測試。ACS 支持各種吉時利儀器和系統、硬件配置和測試設置。利用 ACS,用戶可使用自動硬件管理工具配置儀器,并快速執行測試,無需具備編程知識。
