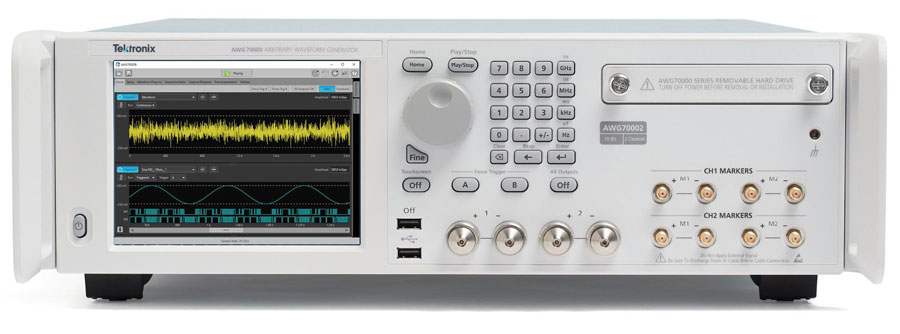

AWG70000B 任意波形發生器

AWG70000B 系列任意波形發生器在采樣率、信号保真度和波形内存方面保持領先地位，是對複雜組件、系統和實驗進行設計、測試和操作的理想之選。AWG70000 系列具有高達 50 GS/s 和 10 位垂直分辨率，提供業内優秀的信号激勵解決方案，可輕松生成理想、失真和“真實”信号。
查看所有波形發生器 »

新增功能

可選内存擴展高達 32 Gigasamples
串流波形 ID
支持 Windows 10

選擇要配置/報價的型号

産品技(jì )術資料手冊下載

采樣率

50 GS/s

内存

2 Gsamples/channel
32 Gsamples（可選）

Resolution

10 位

AWG70000B

複現真實世界混亂

串流波形 ID 使用戶能夠通過以太網網絡連接立即訪問 16,383 個順序步驟。對于量子計算、電子戰威脅模拟和具有幹擾信号測試的雷達接收機等應用程序，需要在場景中進行動态技(jì )術修改以快速改變波形，從而以前所未有的精度複制現實世界的模拟。串流波形 ID 還提供直接編程訪問，讓您能夠在時間棘手的測試期間完成更多工作。

了解串流波形 ID

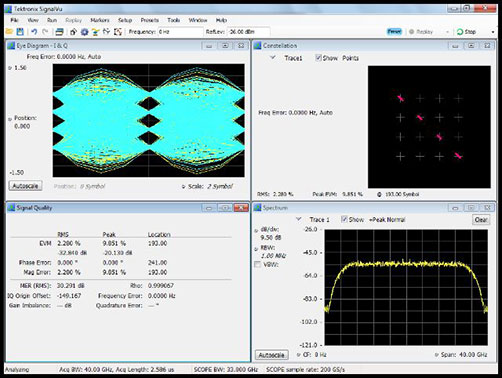

幹淨、真實的生命信号。

10 位分辨率和全範圍采樣率（高達 50 Gs/s），可讓您模拟複雜的環境、重新創建感興趣的對象和可靠地生成精确的測試信号，全部具有低誤差向量幅度 (EVM) 和噪聲。直接生成可達 18 GHz 帶寬的信号或生成基帶 I/Q 流。

特點

10 位分辨率
SFDR -80 dBc

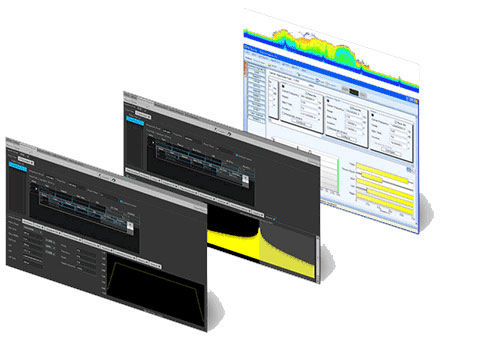

可讓您随心所欲的工具。

AWG 軟件庫支持快速形成波形，插入抖動，預失真波形獲取優秀誤差向量幅度 (EVM)，甚至模拟複雜的真實世界環境。所有波形插件都順利整合到 AWG GUI，在您無法将其帶入實驗室時可以在您的 PC 上運行。生成您所需的所有波形，無需編譯費用。

特點

射頻通用插件适合一般波形創建需求
預補償實現優秀性能
高速串行和 ISI 适合創建标準或插入抖動
多音調和線性調頻插件
環境插件可用于創建特定射頻環境

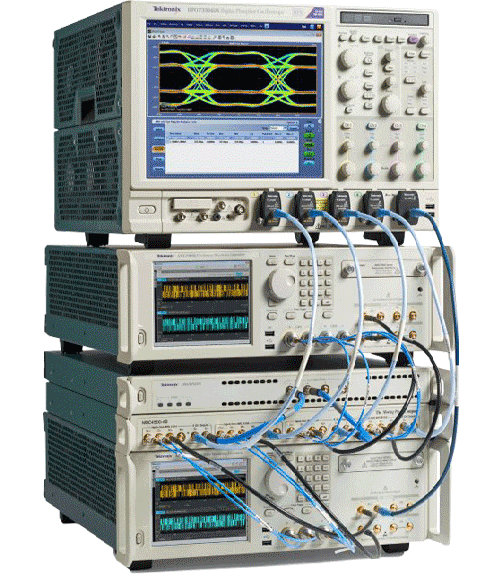

測試更多信号，測試速度更快，立即測試。

AWG70000B 打開包裝後隻需幾分鍾就可以使用，可加快測試步伐。AWG 同步集線器可讓即插即用儀器同步，允許實驗或測試設置輕松擴展。設置起來也很容易，可讓您減少同步所花時間，留出更多時間進行測試。

白皮書：同步和多台設備應用

特點

時滞小于 10ps 意味着儀器之間緊密同步
AWG 同步集線器具有同步多達 4 個 AWG 所需的所有電纜和硬件。
SourceXpress 軟件可實現靈活的遠程儀器控制，支持多台同步儀器

可靠、可重複且堅固耐用。現成的性能解決方案。

AWG70000B 系列可安裝在機架上且經過現場使用測試，是遠程現場部署、舊設備 COTS 更新或更新測試和測量機架的完美解決方案。AWG70000 具有出色的性能和校準服務，是任務關鍵型設置堅固可靠的關鍵儀器。

視頻：AWG70000 跌落測試

特點

提供 3 或 5 年服務計劃
非工作溫度範圍 -40℃ - 70℃
通過軍用振動标準測試
通過了現場使用的沖擊和跌落測試

型号	模拟通道	垂直分辨率	模拟帶寬	輸出頻率	最大采樣率	記錄長度	報價	配置和報價
AWG70001B	1	8, 9, or 10 bits	Up to 15 GHz	20 GHz	50 GS/s	2 GS, 32 GS (Optional)	-	配置和報價
AWG70002B	2	8, 9, or 10 bits	Up to 13.5 GHz	10 GHz	25 GS/s	2 GS, 16 GS (Optional)	-	配置和報價

型号	模拟通道	垂直分辨率	模拟帶寬	輸出頻率	最大采樣率	記錄長度	報價	配置和報價
AWG70001B	1	8, 9, or 10 bits	Up to 15 GHz	20 GHz	50 GS/s	2 GS, 32 GS (Optional)	-	配置和報價
AWG70002B	2	8, 9, or 10 bits	Up to 13.5 GHz	10 GHz	25 GS/s	2 GS, 16 GS (Optional)	-	配置和報價

使用 AWG 插件生成複雜信号 – 免費

這些插件可以安裝在 AWG5200 系列、AWG70000 系列和 SourceXpress PC 平台上。

AWG 插件
碼型發生器（用于 LVDS 和其他差分或單端數字信号碼型生成）每台儀器以 5GS/s的速度創建、編輯和分配多達 8 個模拟通道和 32 個數字标記通道的數字碼型導入 .txt 和 .cvs 文件	1	下載軟件
脈沖發生器（應用：LVDS、數字轉換器的定時、LiDAR）為非射頻應用創建脈沖和脈沖突發	1	下載軟件
LVDS 視頻（用于 LVDS FPD-Link 設計）導入位圖圖像文件并生成靜态幀 LVDS 視頻波形配置 JEIDA/VESA 編碼格式和分辨率、幀速率和色位将數據通道映射到模拟和标記，以根據選定色位創建波形由于 LVDS 應用程序需要 2 個以上通道，建議與 AWG5200 搭配使用	1	下載軟件
	2	下載産品技(jì )術資料

使用 AWG 插件添加高級測量功能 – 免費試用 30 天

請使用試用許可證來嘗試這些高級測量功能。（所有試用均為浮動許可。）

這些插件可以安裝在 AWG5200 系列、AWG70000 系列和 SourceXpress PC 平台上。

節點鎖定許可讓您應用到新 PC 三次。浮動許可允許選定用戶管理各個許可證。

AWG 插件
環境波形創建插件支持針對模拟/仿真 EW 監測的任何實際無線場景/環境、帶有幹擾信号的雷達接收機以及相控陣列天線和 MIMO 等應用創建特定射頻環境。	1	下載軟件
	2	啓用試用許可證
	3	索取 ENVFL-SS01 報價（浮動許可）
	3	索取 ENVNL-SS01 報價（節點鎖定許可）
	4	下載産品技(jì )術資料
Generic Precompensation 創建可以應用于波形的校正系數，以獲得平坦的頻率和線性相位響應。	1	下載軟件
	2	啓用試用許可證
	3	索取 PRECOMFL-SS01 報價（浮動許可）
	3	索取 PRECOMNL-SS01 報價（節點鎖定許可）
	4	下載産品技(jì )術資料
高速串行允許為全面的和可重複的設計驗證、裕量/檢定和一緻性測試創建所需的準确波形。	1	下載軟件
	2	啓用試用許可證
	3	索取 HSSFL-SS01 報價（浮動許可）
	3	索取 HSSNL-SS01 報價（節點鎖定許可）
	4	下載産品技(jì )術資料
多音調和線性調頻通過選擇起始和截止頻率設置凹槽頻率。生成線性調頻時，通過掃描時間和掃描頻率設置高到低或低到高掃頻并定義線性調頻特征。	1	下載軟件
	2	啓用試用許可證
	3	索取 MTONEFL-SS01 報價（浮動許可）
	3	索取 MTONENL-SS01 報價（節點鎖定許可）
	4	下載産品技(jì )術資料
OFDM 插件使用前置碼、包頭和淨荷配置和創建完整的多個可定義的 OFDM 幀為符合各種無線标準（如 Wi-Fi、WiMAX）的标準幀使用預置，或使用副載波調制格式（包括 BPSK、QPSK、QAM（16、32、64、256、512、1024）和 8-PSK）定義您自己的标準添加損耗，定義跳頻和選通噪聲，模拟實際接收機測試環境	1	下載軟件
	2	啓用試用許可證
	3	索取 OFDMFL-SS01 報價（浮動許可）
	3	索取 OFDMNL-SS01 報價（節點鎖定許可）
	4	下載産品技(jì )術資料
光插件使用單獨配置的基帶數據，輕松确定和生成複雜的雙偏振調制方式。使用各種預先确定的調制方式定義光波形，如 BPSK、QPSK、OQPSK、OOK、NRZ、高達 8 PAM 及高達 QAM1024 – 包括 QAM8。	1	下載軟件
	2	啓用試用許可證
	3	索取 OPTICALFL-SS01 報價（浮動許可）
	3	索取 OPTICALNL-SS01 報價（節點鎖定許可）
	4	下載産品技(jì )術資料
雷達創建多個脈沖和脈沖組，模拟多标靶回波和天線掃描從各種脈沖内調制（LFM、Barker、分段 LFM、非線性 LFM 等）中進行選擇使用不同光束模拟天線掃描在頻率和相位方面定義外部脈沖跳躍模式	1	下載軟件
	2	啓用試用許可證
	3	索取 RADARFL-SS01 報價（浮動許可）
	3	索取 RADARNL-SS01 報價（節點鎖定許可）
	4	下載産品技(jì )術資料
RF Generic 提供高級功能以合成數字調制的基帶、IF 和 RF/微波信号，支持多種調制方案。	1	下載軟件
	2	啓用試用許可證
	3	索取 RFGENFL-SS01 報價（浮動許可）
	3	索取 RFGENNL-SS01 報價（節點鎖定許可）
	4	下載産品技(jì )術資料
S 參數将提取的 S 參數直接應用到任意波形，實現精确的通道或設備仿真。 S 參數文件可以使用矢量網絡分析儀來生成，然後與基本模式卷積以重新創建通道特性。通過應用逆向過濾，可從系統中有效地反嵌通道的影響。 S 參數插件還在高速串行插件中啓用了 ISI 功能。	1	此功能内置于某些插件中，需要許可才能使用
	2	啓用試用許可證
	3	索取 SPARAFL-SS01 報價（浮動許可）
	3	索取 SPARANL-SS01 報價（節點鎖定許可）
	4	下載産品技(jì )術資料
擴頻時鍾 (SSC) 允許向 SSC 調制添加精确控制的配置文件、擴展、偏差以及 df/dt。它支持可以添加到基本模式的三角波、正弦波和用戶定義的擴頻方案。	1	此功能内置于高速串行和光插件中，隻需要許可即可在任一插件中使用。
	2	啓用試用許可證
	3	索取 SSCFL-SS01 報價（浮動許可）
	3	索取 SSCNL-SS01 報價（節點鎖定許可）
	4	下載産品技(jì )術資料

軟件包 / 軟件選件	描述
用于接收機測試的 C-PHY 信号發生軟件 - V1.1.0	CPHYXpress 是一個功能強大且易于使用的軟件包，用于合成 C-PHY 的波形，是 MIPI® Alliance 旗下的高速串行接口之一。該工具支持創建具有各種抖動損傷的高速信号。還可控制低功率信号的創建。
用于接收機測試的 D-PHY 信号發生軟件 - V1.1.0	DPHYXpress 是一個功能強大且易于使用的軟件包，用于合成 D-PHY 的波形，是 MIPI® Alliance 旗下的高速串行接口之一。該工具支持創建具有各種抖動損傷的高速信号。它還控制低功率信号的創建。
SourceXpress 軟件 - V7.1	SourceXpress 是一種允許用戶遠程控制多台 AWG70000 和 AWG5200 系列儀器的軟件應用程序。SourceXpress 還是用于軟件插件的 PC 平台。
AWG70000A 系列固件 - V7.1	AWG 軟件是用于 AWG70000A 系列任意波形的軟件組件集合。

産品	描述
AWG70000 選項 AC	No filter: -70 to +25 dBm at 1 GHz CW calibration frequency 11.5 GHz Low Pass: -70 to +25 dBm at 1 GHz CW calibration frequency 10 GHz - 14.5 GHz Band Pass: -77 to +18 dBm at 11 GHz CW calibration frequency 13 GHz - 18 GHz Band Pass: -90 to +20 dBm at 14 GHz CW calibration frequency
放大器	泰克提供完整的放大器産品系列，包括 12.5 Gb/s 铌酸锂驅動器放大器和一系列帶寬高達 45 GHz 的寬頻線性放大器。
平衡-不平衡轉換器	泰克換衡器是使用單端測試設備 (AWG) 進行差分測量的有效手段。
偏置器	泰克偏置器用于為放大器、激光二極管、光電二極管或光學調制器等有源設備提供偏置電流或偏置電壓，同時允許高速、超寬帶信号通過，并且具有最小的信号衰減
功率分路器	泰克電源分路器是一個電阻三通裝置，具有卓越的性能和從 DC 至高達 50 GHz 的頻率響應。
MDC4500-4B	MDC4500-4B 是經過認證的一體化解決方案，用于簡化您的 MIPI C-PHY/D-PHY 測試設置。專為與泰克 AWG70002A 配合使用而設計，MDC4500-4B 可調節輸出以符合 C-PHY/D-PHY 一緻性測試所需的條件。利用一體化集成解決方案，減少設置時間、降低故障排除費用和測試不确定性。

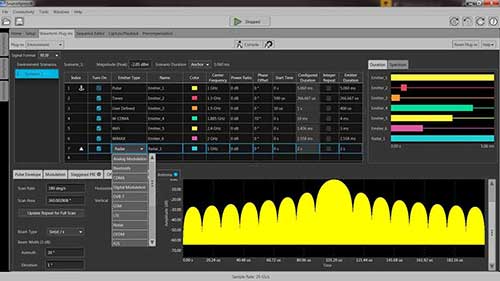

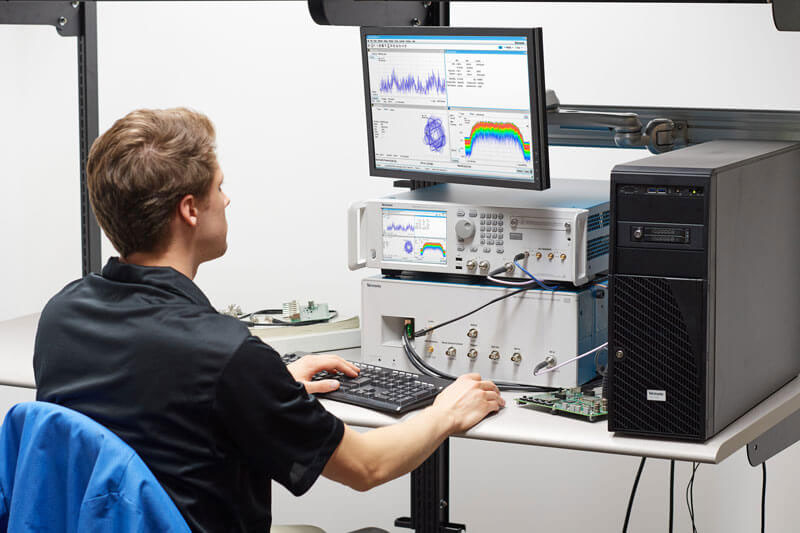

構建多發射極射頻信号環境變得非常簡單

近年來，已有建議書提出通信系統在雷達波段運行，從而縮短雷達和射頻信号環境的距離。泰克已為當前任意波形發生器安裝了一個特定波形創建插件，使工程師能夠為許多特定應用創建特定的射頻環境。

支持的應用包括模拟/仿真 EW 監測的任何實際無線場景/環境、帶有幹擾信号的雷達接收機以及相控陣列天線和 MIMO。

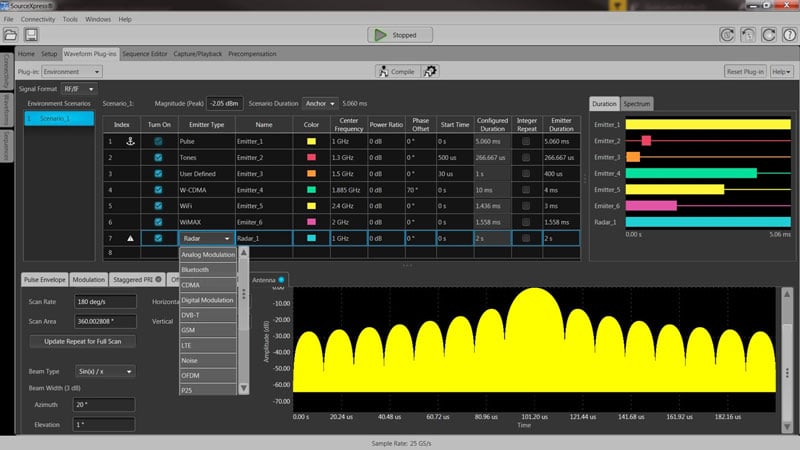

任意波形發生器的環境插件

新環境插件的功能包括：

能夠創建多個場景并在一次編譯中分配到不同的 AWG 通道。用戶最多可以創建 50 個場景。
場景由各個射頻發射極信号組成，每個場景用戶最多可以定義 100 個發射極

通過複雜性進行設計

設計世界上最複雜的系統時，生成理想、失真和“真實”信号的能力至關重要。生成高級雷達信号要求 AWG 在采樣率、動态範圍和内存方面具有非同一般的性能。相幹光和 PAM4 等先進通信系統需要可靠、易于設置和高性能的工具集來進行光測試、波形生成和校準。電子戰系統需要複雜的壓力測試，具有通過廣泛的調制方案及時合成數字調制基帶、IF 和 RF/微波信号的高級功能，這必不可少。量子計算等高級電子和物理應用程序需要創建清晰、穩定的波形，以降低叠代設計的時間和實驗成本，從而實現突破。

附件 AWGRACK

産品技(jì )術資料描述

視圖産品技(jì )術資料機架套件，AWG 70000 系列

附件 AWGSYNC01

産品技(jì )術資料描述

用于同步多個 AWG 的集線器

附件 TEK-USB-488

産品技(jì )術資料描述

USB 至 IEEE488 (GPIB) 通信适配器，适用于 USBTMC-USB488 兼容泰克儀器

産品技(jì )術資料	附件	描述
	AWGRACK	機架套件，AWG 70000 系列
視圖産品技(jì )術資料	AWGSYNC01	用于同步多個 AWG 的集線器
視圖産品技(jì )術資料	TEK-USB-488	USB 至 IEEE488 (GPIB) 通信适配器，适用于 USBTMC-USB488 兼容泰克儀器
