AWG5200 任意波形發生器

AWG5200 任意波形發生器可滿足苛刻的信号生成需求，具有高信号保真度，能夠通過多單元同步組合擴展至多達 32 個或更多通道。非常适用于高級研究、電子測試和雷達、複雜電磁環境系統設計和測試。

選擇要配置/報價的型号

産品技(jì )術資料手冊下載

内存

2 Gs/通道

通道數

多達 8 個

垂直分辨率

16 位

采樣率

1.5 Ks/s - 5 Gs/s
（10 GS/s 内插）

AWG5200 任意波形發生器

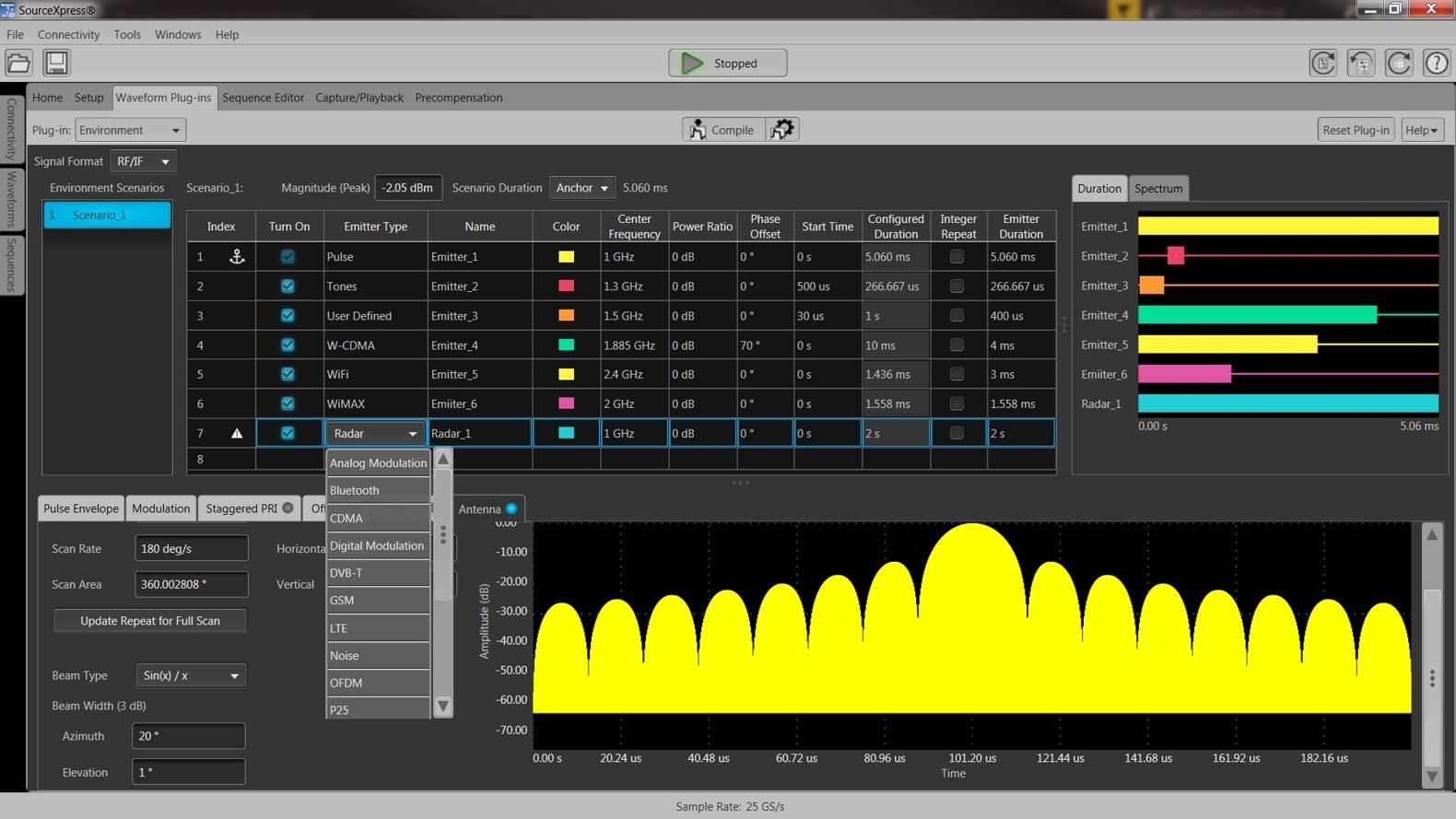

構建多發射極射頻信号環境變得非常簡單

近年來，随着滿足雷達和通信一體化的研究，泰克在當前任意波形發生器安裝了一個特定波形創建插件，使工程師能夠為許多特定的應用創建特定的射頻環境。

支持的應用包括模拟仿真 EW 監測的實際的無線場景/環境、帶有幹擾信号的雷達接收機以及相控陣列天線和 MIMO。

任意波形發生器的環境插件

新環境插件的功能包括：

能夠創建多個場景并在一次編譯中分配到不同的 AWG 通道。用戶最多可以創建 50 個場景。
場景由各個獨立的射頻發射極信号組成，每個場景用戶最多可以定義 100 個發射極

更低的噪聲。更清晰的信号。

AWG5200 任意波形發生器以高性價比提供業界優異的采樣率和垂直分辨率組合。能夠基于準确的無噪聲信号和 5 GS/s 16 位性能（可直接生成高達 6 GHz 的信号）創建真實環境。

AWG5200 技(jì )術演示

特點

16 位的 DAC 分辨率
5 GS/s 采樣率
超低的本底噪聲

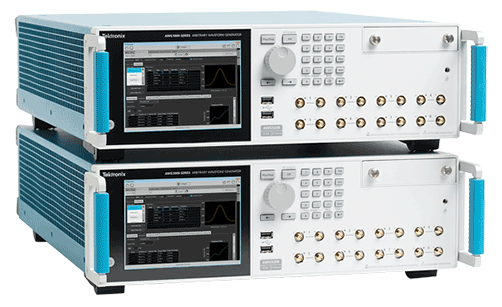

可擴展、靈活、經濟實惠的任意波形發生器。

可擴展、靈活、經濟實惠的任意波形發生器。

在任何設置下高效擴展，每個單元最多 8 個通道，每通道成本低并提供多設備同步。完全集成式平台可以實現更快速的波形加載和更清晰的射頻性能。

特點

同時使用多達 8 個模拟通道、32 個數字通道和 4 個标志
多達 8 個獨立通道，多設備同步
超低的本底噪聲
智能且價格低廉，每通道的基本價格低

借助任意波形發生器聯機或脫機創建波形。

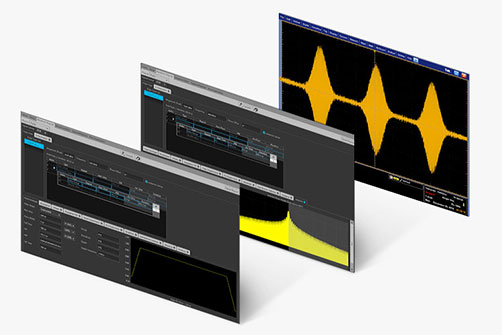

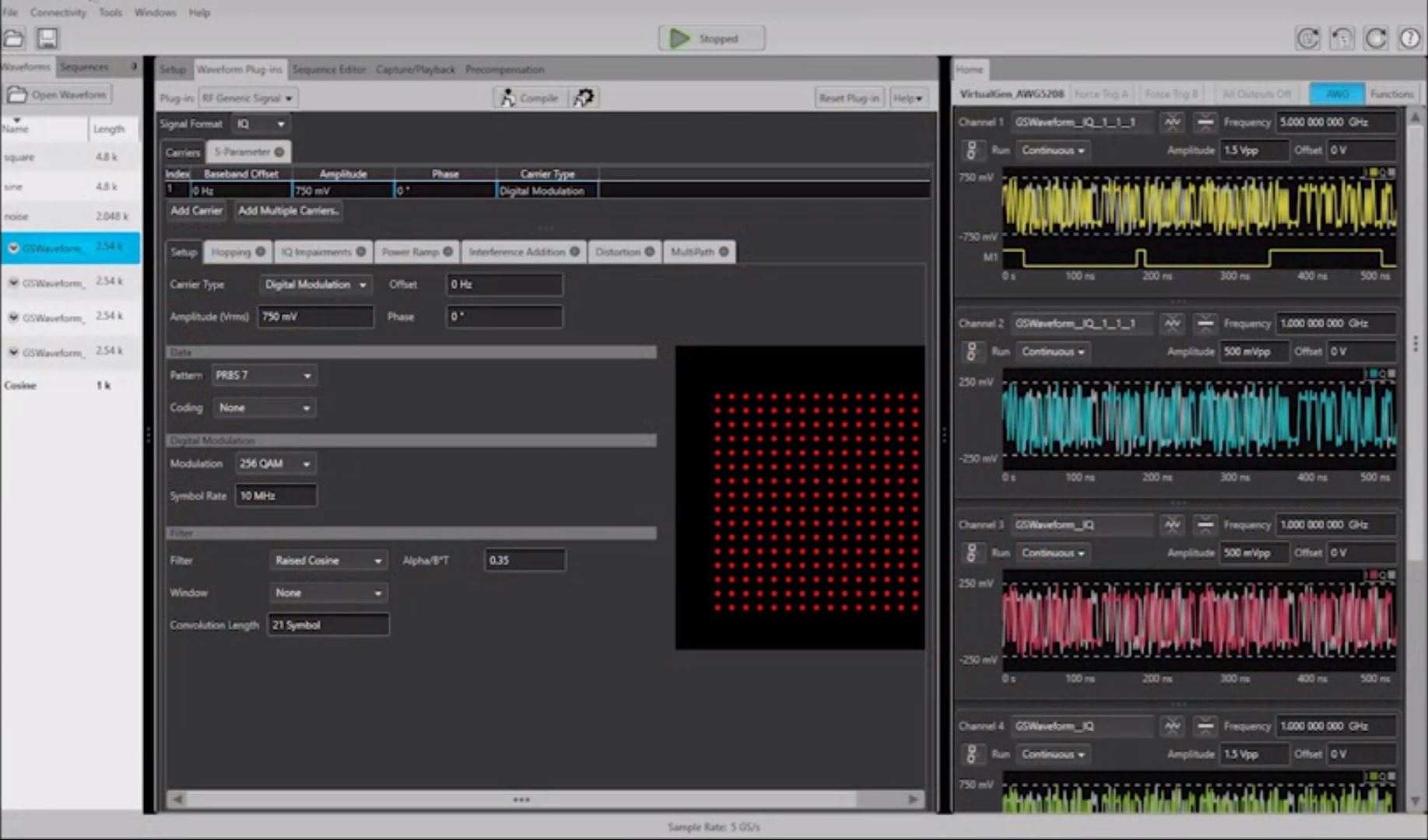

SourceXpress 環境在 PC 上運行，模拟 AWG5200 的原有固件。配合插件工作時，您可以在插件之間輕松又方便地切換。插件簡化了生成複雜射頻環境信号和調制雷達脈沖的過程，幫助您更快地叠代設計。

特點

雷達、射頻、OFDM 插件
在PC上模拟AWG
即使無法訪問 AWG，也可以創建波形
遠程控制 AWG

簡化測試設置。

AWG5200 任意波形發生器旨在簡化您的測試設置。首先，它是一款即用型解決方案，可簡化或替換您當前的複雜信号生成設置。它向下兼容其他泰克信号發生器，讓您無需重新學習設置過程。最後，它支持通過 Matlab 腳本實現自動化測試，可簡化端到端設置。

特點

AWG 向後兼容性
使用 Matlab 命令創建波形
數字上變頻，動态範圍寬，輸出功率提供類似 VSG 的功能

型号	模拟通道	垂直分辨率	模拟帶寬	輸出頻率	最大采樣率	報價	配置和報價
AWG5202	2	16 位	2 GHz（在 -3 dB x 的情況下）	直接直流輸出：1.5Vp-p 差分 /// 直接交流輸出：-17 至 -5 dBm 單端，BW 10MHz 至 2GHz（标準）/// 交流安培輸出：-85 至 +10 dBm 單端，BW 10MHz 至 2GHz（可選）	1.5 KS/s – 10 GS/s (4 GHz)	-	配置和報價
AWG5204	4	16 位	2 GHz（在 -3 dB x 的情況下）	直接直流輸出：1.5Vp-p 差分 /// 直接交流輸出：-17 至 -5 dBm 單端，BW 10MHz 至 2GHz（标準）/// 交流安培輸出：-85 至 +10 dBm 單端，BW 10MHz 至 2GHz（可選）	1.5 KS/s – 10 GS/s (4 GHz)	-	配置和報價
AWG5208	8	16 位	2 GHz（在 -3 dB x 的條件下）	直接直流輸出：1.5Vp-p 差分 /// 直接交流輸出：-17 至 -5 dBm 單端，BW 10MHz 至 2GHz（标準）/// 交流安培輸出：-85 至 +10 dBm 單端，BW 10MHz 至 2GHz（可選）	1.5 KS/s – 10 GS/s (4 GHz)	-	配置和報價

型号	模拟通道	垂直分辨率	模拟帶寬	輸出頻率	最大采樣率	報價	配置和報價
AWG5202	2	16 位	2 GHz（在 -3 dB x 的情況下）	直接直流輸出：1.5Vp-p 差分 /// 直接交流輸出：-17 至 -5 dBm 單端，BW 10MHz 至 2GHz（标準）/// 交流安培輸出：-85 至 +10 dBm 單端，BW 10MHz 至 2GHz（可選）	1.5 KS/s – 10 GS/s (4 GHz)	-	配置和報價
AWG5204	4	16 位	2 GHz（在 -3 dB x 的情況下）	直接直流輸出：1.5Vp-p 差分 /// 直接交流輸出：-17 至 -5 dBm 單端，BW 10MHz 至 2GHz（标準）/// 交流安培輸出：-85 至 +10 dBm 單端，BW 10MHz 至 2GHz（可選）	1.5 KS/s – 10 GS/s (4 GHz)	-	配置和報價
AWG5208	8	16 位	2 GHz（在 -3 dB x 的條件下）	直接直流輸出：1.5Vp-p 差分 /// 直接交流輸出：-17 至 -5 dBm 單端，BW 10MHz 至 2GHz（标準）/// 交流安培輸出：-85 至 +10 dBm 單端，BW 10MHz 至 2GHz（可選）	1.5 KS/s – 10 GS/s (4 GHz)	-	配置和報價

用于雷達設計的真實實時信号。

使用靈活、精确的測試創建、驗證和檢測雷達組件，同時簡化波形設計。 AWG5200 提供 16 位 DAC 分辨率、低噪聲 (SFDR)、高保真度信号，并通過插值複制複雜信号。此外，它還支持使用數字上變頻來偏移中心頻率。

軍隊/政府宣傳冊視頻

特點

雷達、射頻通用和預補償插件
生成複雜的真實測試信号，具有出色的雜散性能
通過長信号、播放和流處理生成複雜的射頻環境
每個儀器最多 8 個緊密同步的通道，或一起同步多個儀器以獲得更多通道數

為 EW 采用獨立同步通道，結果更佳，壓力更小。

采用 8 個獨立同步通道，生成複雜的射頻環境。充分利用長信号和播放功能，同時減少設計和構建設置的時間、壓力和成本。使用 16 位 DAC、低噪音本底 (SFDR)、高保真度信号、更多通道和更高可擴展性以及低觸發-輸出延遲來模拟真實環境。

軍隊/政府宣傳冊視頻

特點

借助 AWG5000 向後兼容性，快速更新現有代碼
生成複雜的真實測試信号，具有出色的雜散性能
OFDM、RF Generic 和 RADAR 插件

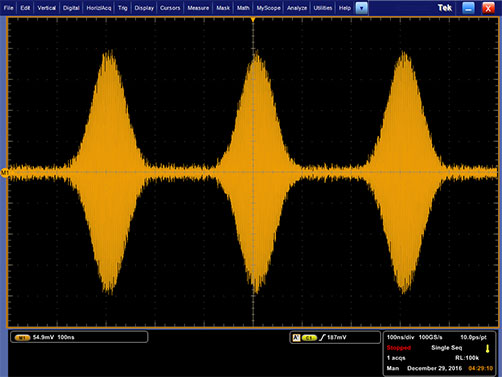

排除噪聲，專注于您的量子研究。

量子計算研究人員和開發人員可以減少用于叠代設計的時間，降低擴展實驗成本，并創建清晰而穩定的波形，以實現突破。 8 個緊密同步的獨立通道提供采樣内存和帶寬，從而産生具有低噪聲 (SFDR) 的可靠控制源，實現業界最清晰的信号。

《量子計算》白皮書

在線研讨會

特點

在觸發和波形播放之間實現最短時間
使用可通過編程方式更改的内置排序器運行多個量子實驗
最多可同時使用 8 個模拟通道、32 個數字通道和 4 個标志
緊密同步，無串擾

測試關鍵可靠性。

汽車、工業和高能物理學中的高速數據速率傳輸正在推動低低壓差分信号 (LVDS) 的發展。對于這些應用，LVDS 測試需要強大的信号生成功能，以測試從研發到生産期間的壓力。使用配備碼型發生器和脈沖插件的泰克 AWG5200 和 AWG7000 系列任意波形發生器，可以生成已知良好的信号，包括所需的通道數和數據速率，以全面測試 LVDS 協議和接收機餘量。

AWG 的 LVDS 和其他碼型發生器應用

在您的領域實現創新，經濟實惠。

借助快速、低壓力的設置，将複雜的前沿學術研究提升到更高水平。叠代設計，同時以低成本實現更精确和可輕松擴展的實驗。所有這些都得益于每個單元 8 個已同步的獨立通道和一個完全集成式平台，可以實現更快的波形加載和更清晰的射頻性能。

高級研究手冊

DAC 白皮書

特點

使用相同數量的通道和減半的儀器經濟地擴大實驗規模
多達 32 個數字通道，可靈活觸發更多測試設備
16 位 DAC 分辨率，低噪音本底和出色的雜散性能
通過高級預補償插件去除測試設置所增加的負面效果

使用 AWG 插件生成複雜信号 – 免費

這些插件可以安裝在 AWG5200 系列、AWG70000 系列和 SourceXpress PC 平台上。

AWG 插件
碼型發生器（用于 LVDS 和其他差分或單端數字信号碼型生成）每台儀器以 5GS/s的速度創建、編輯和分配多達 8 個模拟通道和 32 個數字标記通道的數字碼型導入 .txt 和 .cvs 文件	1	下載軟件
脈沖發生器（應用：LVDS、數字轉換器的定時、LiDAR）為非射頻應用創建脈沖和脈沖突發	1	下載軟件

AWG 插件

碼型發生器（用于 LVDS 和其他差分或單端數字信号碼型生成）

每台儀器以 5GS/s的速度創建、編輯和分配多達 8 個模拟通道和 32 個數字标記通道的數字碼型
導入 .txt 和 .cvs 文件

下載軟件

脈沖發生器（應用：LVDS、數字轉換器的定時、LiDAR）

為非射頻應用創建脈沖和脈沖突發

下載軟件

使用 AWG 插件生成複雜信号 - 免費試用 30 天

請使用試用許可證來嘗試這些功能。（所有試用均為浮動許可。）

這些插件可以安裝在 AWG5200 系列、AWG70000 系列和 SourceXpress PC 平台上。

節點鎖定許可讓您應用到新 PC 三次。浮動許可允許選定用戶管理各個許可證。

AWG 插件
環境波形創建插件支持針對模拟/仿真 EW 監測的任何實際無線場景/環境、帶有幹擾信号的雷達接收機以及相控陣列天線和 MIMO 等應用創建特定射頻環境。	1	下載軟件
	2	啓用試用許可證
	3	索取 ENVFL-SS01 報價（浮動許可）
	3	索取 ENVNL-SS01 報價（節點鎖定許可）
	4	下載産品技(jì )術資料
Generic Precompensation 創建可以應用于波形的校正系數，以獲得平坦的頻率和線性相位響應。	1	下載軟件
	2	啓用試用許可證
	3	索取 PRECOMFL-SS01 報價（浮動許可）
	3	索取 PRECOMNL-SS01 報價（節點鎖定許可）
	4	下載産品技(jì )術資料
高速串行允許為全面的和可重複的設計驗證、裕量/檢定和一緻性測試創建所需的準确波形。	1	下載軟件
	2	啓用試用許可證
	3	索取 HSSFL-SS01 報價（浮動許可）
	3	索取 HSSNL-SS01 報價（節點鎖定許可）
	4	下載産品技(jì )術資料
多音調和線性調頻通過選擇起始和截止頻率設置凹槽頻率。生成線性調頻時，通過掃描時間和掃描頻率設置高到低或低到高掃頻并定義線性調頻特征。	1	下載軟件
	2	啓用試用許可證
	3	索取 MTONEFL-SS01 報價（浮動許可）
	3	索取 MTONENL-SS01 報價（節點鎖定許可）
	4	下載産品技(jì )術資料
OFDM 插件使用前置碼、包頭和淨荷配置和創建完整的多個可定義的 OFDM 幀為符合各種無線标準（如 Wi-Fi、WiMAX）的标準幀使用預置，或使用副載波調制格式（包括 BPSK、QPSK、QAM（16、32、64、256、512、1024）和 8-PSK）定義您自己的标準添加損耗，定義跳頻和選通噪聲，模拟實際接收機測試環境	1	下載軟件
	2	啓用試用許可證
	3	索取 OFDMFL-SS01 報價（浮動許可）
	3	索取 OFDMNL-SS01 報價（節點鎖定許可）
	4	下載産品技(jì )術資料
光插件使用單獨配置的基帶數據，輕松确定和生成複雜的雙偏振調制方式。使用各種預先确定的調制方式定義光波形，如 BPSK、QPSK、OQPSK、OOK、NRZ、高達 8 PAM 及高達 QAM1024 – 包括 QAM8。	1	下載軟件
	2	啓用試用許可證
	3	索取 OPTICALFL-SS01 報價（浮動許可）
	3	索取 OPTICALNL-SS01 報價（節點鎖定許可）
	4	下載産品技(jì )術資料
雷達創建多個脈沖和脈沖組，模拟多标靶回波和天線掃描從各種脈沖内調制（LFM、Barker、分段 LFM、非線性 LFM 等）中進行選擇使用不同光束模拟天線掃描在頻率和相位方面定義外部脈沖跳躍模式	1	下載軟件
	2	啓用試用許可證
	3	索取 RADARFL-SS01 報價（浮動許可）
	3	索取 RADARNL-SS01 報價（節點鎖定許可）
	4	下載産品技(jì )術資料
RF Generic 提供高級功能以合成數字調制的基帶、IF 和 RF/微波信号，支持多種調制方案。	1	下載軟件
	2	啓用試用許可證
	3	索取 RFGENFL-SS01 報價（浮動許可）
	3	索取 RFGENNL-SS01 報價（節點鎖定許可）
	4	下載産品技(jì )術資料
S 參數将提取的 S 參數直接應用到任意波形，實現精确的通道或設備仿真。 S 參數文件可以使用矢量網絡分析儀來生成，然後與基本模式卷積以重新創建通道特性。通過應用逆向過濾，可從系統中有效地反嵌通道的影響。 S 參數插件還在高速串行插件中啓用了 ISI 功能。	1	此功能内置于某些插件中，需要許可才能使用
	2	啓用試用許可證
	3	索取 SPARAFL-SS01 報價（浮動許可）
	3	索取 SPARANL-SS01 報價（節點鎖定許可）
	4	下載産品技(jì )術資料
擴頻時鍾 (SSC) 允許向 SSC 調制添加精确控制的配置文件、擴展、偏差以及 df/dt。它支持可以添加到基本模式的三角波、正弦波和用戶定義的擴頻方案。	1	此功能内置于高速串行和光插件中，隻需要許可即可在任一插件中使用。
	2	啓用試用許可證
	3	索取 SSCFL-SS01 報價（浮動許可）
	3	索取 SSCNL-SS01 報價（節點鎖定許可）
	4	下載産品技(jì )術資料

軟件包 / 軟件選件	描述
SourceXpress 軟件 - V7.1	SourceXpress 是一種允許用戶遠程控制多台 AWG70000 或 AWG5200 系列儀器的軟件應用程序。 SourceXpress 還是用于軟件插件的 PC 平台。
