有源探頭

TAP2500 - TAP3500 - TAP4000 産品技(jì )術資料

下載産品技(jì )術資料
更多信息

在線閱讀：

TAP2500 - TAP3500 - TAP4000 産品技(jì )術資料

TAP2500、TAP3500 和 TAP4000 單端有源 FET 探頭提供完美的高速電氣和機械性能，滿足了當今數字系統設計要求。

主要功能
  • 傑出的電氣性能
    • 高探頭帶寬
    • 快速探頭上升時間
    • 完美的信号保真度
    • ≤0.8 pF 輸入電容
    • 40 kΩ 輸入電阻
    • -4 V ~ +4 V 輸入動态範圍
    • -10 V ~ +10 VDC輸入偏置範圍
    • ±30 V (DC + 峰值 AC) 最大輸入電壓 (非破壞性)
  • 通用機械性能
    • 緊湊的小型探頭頭部，用來探測小型電路單元
    • DUT 連接附件可以連接間隙最小 0.5 mm 的 SMD
    • 強健的設計，可靠性高
  • 簡便易用
    • 直接連接帶 TekVPI™ 探頭接口的示波器
    • 在示波器顯示畫面上自動确定單位和讀數
    • 簡便接入示波器探頭菜單畫面，獲得探頭狀态/診斷信息，控制探頭 DC 偏置
    • 通過示波器遙控 GPIB/USB 探頭
  • 應用
    • 檢驗、調試和表征高速設計
    • 信号完整性、抖動和定時分析
    • 制造工程和測試
    • 信号電壓擺幅最高 8 Vp-p

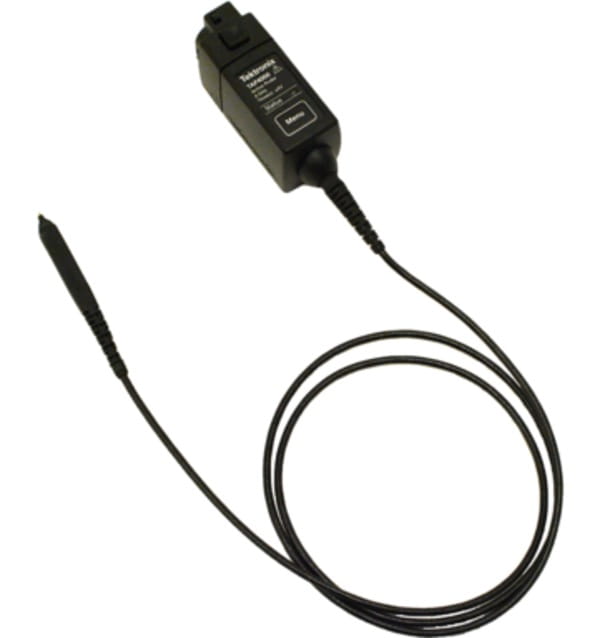

TAP2500、TAP3500 和 TAP4000 有源探頭，适用于 TekVPI™ 探頭接口

為應用選擇合适的探頭是在測量中取得最佳信号保真度的關鍵。有源探頭為高頻測量提供了更真實的信号複制和保真度。由于我們的超低輸入電容和獨特的接口，TAP2500、TAP3500 和 TAP4000 單端有源 FET 探頭提供了完美的高速電氣和機械性能，滿足了當今數字系統設計要求。

TAP2500、TAP3500 和 TAP4000 有源 FET 探頭是為用于及直接連接帶 TekVPI™ 探頭接口的示波器設計的，通過解決三個傳統問題，實現了高速信号采集和測量保真度：

  • ≤0.8 pF 輸入電容和 40 kΩ 輸入電阻，DUT 負載影響更低
  • 利用多功能 DUT 連接可連接到小型 SMD
  • 在探頭尖端保持儀器帶寬，支持最高 3.5 GHz 示波器

技(jì )術數據

除另行指明外，所有技(jì )術數據都是有保障的數據。除另行指明外，所有技(jì )術數據均适用于所有型号。

保證電氣特性
衰減（僅探頭）
10X
上升時間(僅探頭)

<140 ps (TAP2500)

<130 ps (TAP3500)

典型特性
帶寬（僅探頭）

≥2.5 GHz (TAP2500)

≥3.5 GHz (TAP3500)

≥4 GHz (TAP4000)

上升時間（僅探頭）
≤115 ps (TAP4000)
輸入電容
≤0.8 pF
輸入電阻
40 kΩ
輸入動态範圍
±4.0 V
輸入偏置範圍
±10 V
最大無損輸入電壓
±30 V (DC + 峰值 AC)
傳播延遲
5.3 ns
物理特點
探頭頭部尺寸
高度
7.6 毫米 (0.30 英寸)
寬度
7.6 毫米 (0.30 英寸)
長度
57.2 毫米 (2.25 英寸)
其他尺寸
電纜長度
1300 毫米 (51 英寸)
重量
毛重
1.55 公斤 (3.44 磅) (探頭、附件和包裝)
淨重
0.091 公斤 (0.2 磅) (僅探頭，使用 ME 實驗室規模)
電源要求

探頭直接由帶有 TekVPI 探頭接口的示波器供電。

EMC, 環境和安全
溫度
工作狀态
0 °C ~ +50 ° (+32 °F ~ 122 °F)
非工作狀态
-40 ° C ~ +71 °C (-40 °F ~ 160 °F)
濕度
工作狀态
5% ~ 95% 相對濕度，+30 °C (+86 °F)及以下時
5% ~ 85% 相對濕度，+30 °C ~ +50 °C (+86 °F ~ +122 °F)時
無冷凝
非工作狀态
5% ~ 95% 相對濕度，+30 °C (+86 °F)及以下時
5% ~ 85% 相對濕度，30 °C ~ +75 °C (+86 °F ~ +167 °F)時
無冷凝
海拔高度
工作狀态
最高 4,400 米 (14,436 英尺)
非工作狀态
最高 12,192 米 (40,000 英尺)
輻射規定
EN 55011，A 類
法規
一緻性标簽

C-Tick (澳大利亞/新西蘭)

CE（歐盟）

WEEE（歐盟）

訂購信息

型号
TAP2500
2.5 GHz 有源探頭
TAP3500
3.5 GHz 有源探頭
TAP4000
4 GHz 有源探頭
标配附件
标配附件
說明 TAP2500、TAP3500 或 TAP4000 數量 再次訂購部件号 再次訂購數量
Y 引線轉接頭 (每套 2 條) 和 3 英寸地線 (每套 3 條) 1 套 196-3456-xx 1 套
微型 CKT 測試尖端 每套 2 個 206-0569-xx 各 1
可以量身定制的地線 (每套5條) 1 套 196-3482-xx 1 套
色帶套裝 (5 對彩色色帶) 1 套 016-1315-xx 1 套
彈簧針接地 (每套 10 個) 1 套 016-1772-10  1 套
方形針插座 (每套 10 個) 1 套 016-1773-10  1 套
推入式探頭尖端 (每套 10 個) 1 套 131-5638-11  1 套
直角轉接頭 (每套 10 個) 1 套 016-1774-xx 1 套
SureToe™ 轉接頭 (每套 4 個) 1 套 131-6254-xx 1 套
防靜電腕帶 各 1  006-3415-xx 各 1
尼龍攜帶箱 各 1  016-1952-xx 各 1
塑料附件箱 各 1  006-7164-xx 各 1
使用手冊 各 1  071-1836-xx 各 1
推薦示波器

帶有 TekVPI™ 探頭接口的示波器。

注： 為實現優質探頭配套，請下載和安裝最新版示波器軟件：www.tektronix.com。
保修

一年保修，涵蓋所有部件和人工。

選項
手冊選項
選項 L5
日語手冊
選項 L7
簡體中文手冊
服務選項
選項 C3
3 年校準服務
選項 C5
5 年校準服務
選項 D1
校準數據報告
選項 D3
3 年校準數據報告（要求選項 C3）
選項 D5
5 年校準數據報告（要求選項 C5）
選項 R3
3 年維修服務（包括保修）
選項 R5
5 年維修服務（包括保修）
選項SILV600
标配保修延長至 5 年
推薦附件
013-0309-xx
IC 微型抓鬥, 2 個
015-0678-xx
SMA 到探頭尖端轉接頭
067-1701-xx
TekVPI 校準夾具 (适用于 PV)

  •

    不适用于 CE 認證。
    		泰克經過 SRI 質量體系認證機構進行的 ISO 9001 和 ISO 14001 質量認證。


    51C-19044-10
