6 系列 B MSO

技(jì )術規格

所有技(jì )術規格均有保證并适用于所有型号，除非另有說明。

型号概述

垂直系統 – 模拟通道

輸入耦合

DC、AC

輸入阻抗 1 MΩ 直流耦合

1 MΩ ±1%

輸入電容 1 MΩ DC 耦合, 典型值

14.5 pF ±1.5 pF

輸入阻抗 50 Ω, DC 耦合

50 Ω ±3%

輸入靈敏度範圍

1 MΩ

500 µV/div ~ 10 V/div，1-2-5 序列

注：500 μV/div 是 1 mV/div 的 2 倍數字縮放。

50 Ω

1 mV/div ~ 1 V/div，1-2-5 順序

注：1 mV/div 是 2 mV/div 的 2 倍數字縮放。

最大輸入電壓

50 Ω：2.3 V_RMS，@ <100 mV/div，峰值 ≤ ±20 V (DF ≤ 6.25%)

50 Ω：5.5 V_RMS，@ ≥100 mV/div，峰值 ≤ ±20 V (DF ≤ 6.25%)

1 MΩ：300 V_RMS峰值 ≤ ±425 V

對于 1 MΩ，在 4.5 MHz ~ 45 MHz 時額定值以 20 dB/10 倍頻程比率下降；

45 MHz ~ 450 MHz 時額定值以 14 dB/10 倍頻程比率下降；> 450 MHz 時，5.5 V_RMS

有效位 (ENOB)，典型值

2 mV/div，高分辨率模式，50 Ω，10 MHz 輸入，90% 全屏

帶寬	ENOB
5 GHz	5.7
4 GHz	5.9
3 GHz	6.1
2.5 GHz	6.2
2 GHz	6.35
1 GHz	6.8
500 MHz	7.25
350 MHz	7.5
250 MHz	7.65
200 MHz	7.85
20 MHz	9.25

50 mV/div，高分辨率模式，50 Ω，10 MHz 輸入，90% 全屏

帶寬	ENOB
5 GHz	7.4
4 GHz	7.6
3 GHz	7.85
2.5 GHz	7.95
2 GHz	8.05
1 GHz	8.45
500 MHz	8.65
350 MHz	8.8
250 MHz	8.85
200 MHz	8.9
20 MHz	9.85

2 mV/div，采樣模式，50 Ω，10 MHz 輸入，90% 全屏

帶寬	ENOB
10 GHz	4.95
9 GHz	5.1
8 GHz	5.2
7 GHz	5.35
6 GHz	5.55

50 mV/div，采樣模式，50 Ω，10 MHz 輸入，90% 全屏

帶寬	ENOB
10 GHz	6.6
9 GHz	6.75
8 GHz	6.85
7 GHz	7
6 GHz	7.15

DC 增益精度

✓50 Ω

±2.0%⁶（2 mV/div 時為 ±2.0%，1 mV/div 時為 ±4%，典型值）

±1.0%⁷，（2 mV/div 時為 ±1.0% 滿刻度，1 mV/div 時為 ± 2%，典型值）

位置範圍

±5 格

最大偏置範圍

輸入信号不得超過 50 Ω 輸入路徑的最大輸入電壓。

V/div 設置	最大偏置範圍，50 Ω 輸入
1 mV/div - 99 mV/div	±1 V
100 mV/div - 1 V/div	±10 V

V/div 設置	最大偏置範圍，1 MΩ 輸入
500 µV/div - 63 mV/div	±1 V
64 mV/div - 999 mV/div	±10 V
1 V/div - 10 V/div	±100 V

偏置精度

50 Ω，直流耦合

≥5 mV/div：±（0.005 X |偏置 - 位置| + 0.087 div）

2mV/div：±（0.005 X |偏置 - 位置| + 0.13 div）

1mV/div：±（0.005 X |偏置 - 位置| + 0.224 div）

1 MΩ，直流耦合

≥5 mV/div：±（0.005 X |偏置 - 位置| + 0.2 div）

2mV/div：±（0.005 X |偏置 - 位置| + 0.237 div）

1mV/div：±（0.005 X |偏置 - 位置| + 0.384 div）

偏置和位置，以伏特為單位

帶寬選項

10 GHz 型号，50 Ω

20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz、2.5 GHz、3 GHz、4 GHz、5 GHz、6 GHz、7 GHz、8 GHz、9 GHz 和 10 GHz

8 GHz 型号，50 Ω

20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz、2.5 GHz、3 GHz、4 GHz、5 GHz、6 GHz、7 GHz 和 8 GHz

6 GHz 型号，50 Ω

20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz、2.5 GHz、3 GHz、4 GHz、5 GHz 和 6 GHz

4 GHz 型号，50 Ω

20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz、2.5 GHz、3 GHz 和 4 GHz

2.5 GHz 型号，50 Ω

20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz 和 2.5 GHz

1 GHz 型号，50 Ω

20 MHz、200 MHz、250 MHz、350 MHz、500 MHz 和 1 GHz

帶寬頻響優化

平坦響應或階躍響應

随機噪聲，RMS，典型值

50 Ω，典型值

50 GS/s，采樣模式，RMS

V/div		1 mV/div	2 mV/div	5 mV/div	10 mV/div	20 mV/div	50 mV/div	100 mV/div	1 V/div
10 GHz		183 μV	188 μV	228 μV	346 μV	602 μV	1.39 mV	3.58 mV	27.4 mV
9 GHz		167 μV	172 μV	208 μV	315 μV	549 μV	1.27 mV	3.22 mV	25 mV
8 GHz		153 μV	156 μV	192 μV	287 μV	501 μV	1.15 mV	2.94 mV	23.1 mV
7 GHz		139 μV	141 μV	175 μV	262 μV	457 μV	1.07 mV	2.68 mV	21.1 mV
6 GHz		124 μV	127 μV	156 μV	234 μV	412 μV	949 μV	2.39 mV	19 mV

25 GS/s，HiRes 模式，RMS

V/div		1 mV/div	2 mV/div	5 mV/div	10 mV/div	20 mV/div	50 mV/div	100 mV/div	1 V/div
5 GHz		111 μV	112 μV	134 μV	197 μV	338 μV	772 μV	1.99 mV	15.4 mV
4 GHz		97.4 μV	98.7 μV	117 μV	171 μV	291 μV	672 μV	1.73 mV	13.3 mV
3 GHz		83.8 μV	85 μV	101 μV	144 μV	245 μV	559 μV	1.46 mV	11.2 mV
2.5 GHz		75.6 μV	76.6 μV	90.7 μV	128 μV	219 μV	498 μV	1.3 mV	9.85 mV
2 GHz		68.9 μV	69.9 μV	81.7 μV	116 μV	195 μV	444 μV	1.17 mV	8.78 mV
1 GHz		51.1 μV	51.8 μV	59.9 μV	82.9 μV	138 μV	314 μV	829 μV	6.22 mV
500 MHz		37.5 μV	38 μV	43.4 μV	60 μV	99.9 μV	230 μV	607 μV	4.61 mV
350 MHz		31.9 μV	32.3 μV	36.9 μV	49.9 μV	82.1 μV	185 μV	499 μV	3.62 mV
250 MHz		28.1 μV	28.5 μV	32.5 μV	44 μV	71.5 μV	161 μV	440 μV	3.19 mV
200 MHz		24.2 μV	24.5 μV	28 μV	37.9 μV	62.3 μV	140 μV	383 μV	2.78 mV
20 MHz		8.68 μV	8.8 μV	10.1 μV	13.8 μV	22.9 μV	52.8 μV	136 μV	1.04 mV

1 MΩ，高分辨率模式 (RMS)，典型值

V/div		1 mV/div	2 mV/div	5 mV/div	10 mV/div	20 mV/div	50 mV/div	100 mV/div	1 V/div
500 MHz		186 μV	202 μV	210 μV	236 μV	288 μV	522 μV	1.25 mV	13.4 mV
350 MHz		134 μV	138 μV	145 μV	163 μV	216 μV	391 μV	974 μV	10.6 mV
250 MHz		108 μV	110 μV	114 μV	131 μV	182 μV	374 μV	838 μV	9.63 mV
200 MHz		106 μV	108 μV	109 μV	117 μV	149 μV	274 μV	674 μV	8.01 mV
20 MHz		73 μV	73.2 μV	78.1 μV	99.6 μV	158 μV	361 μV	801 μV	8.29 mV

串擾（通道隔離度），典型值

≥50 dB，2 GHz 以下時

≥45 dB，5 GHz 以下時

≥40 dB，10 GHz 以下時

對設置為 200 mV/div 的任意兩條通道。

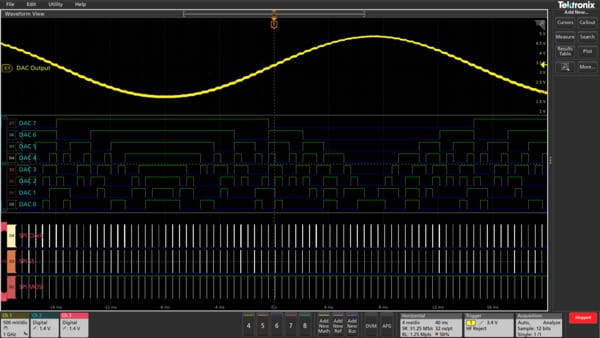

垂直系統 – 數字通道

通道數量

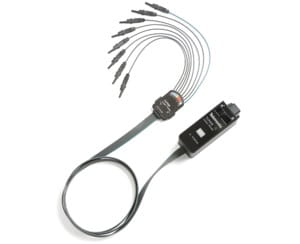

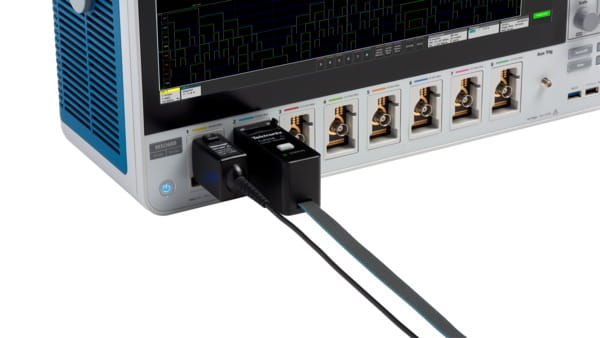

安裝的每隻 TLP058 有 8 個數字輸入 (D7-D0) (有一條模拟通道)

垂直分辨率

1 位

最大輸入切換速率

500 MHz

可檢測的最小脈寬, 典型值

300 ps

阈值

每條數字通道一個阈值

阈值範圍

±40 V

阈值分辨率

10 mV

阈值精度

± [100 mV + 校準後3%的阈值設置]

輸入通道遲滞，典型值

在探頭端部 100 mV

輸入動态範圍, 典型值

30 V_pp 對 F_in ≤ 200 MHz, 10 V_pp 對 F_in > 200 MHz

絕對最大輸入電壓, 典型值

±42 V 峰值

最小電壓擺幅, 典型值

400 mV 峰峰值

輸入阻抗, 典型值

100 kΩ

探頭負載，典型值

2 pF

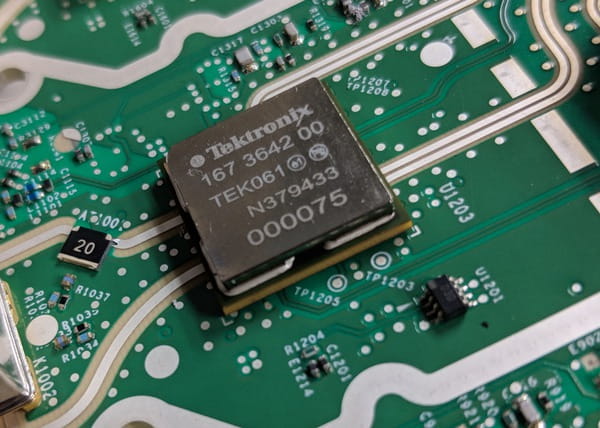

前端和射頻系統（所有測量值均為典型值）

靈敏度/噪聲密度

-157 dBm/Hz（1 mV/div，-38 dBm，1.0001 GHz CF，500 kHz 頻寬，3 kHz RBW）

DANL

-163 dBm/Hz 10 MHz - 6 GHz，1 mV/div

-160 dBm/Hz >6 GHz - 10 GHz，1 mV/div

噪聲系數

17 dB（1 mV/div，-38 dBm，1.001 GHz，500 kHz 頻寬，3 kHz RBW）

SNR/動态範圍

112 dB（1 GHz 輸入載波，0 dBm 示波器輸入範圍，1 GHz CF，100 MHz 頻寬，1 kHz RBW，中心測量值 ±20 MHz）

絕對幅度精度

±1 dB (0 - 8 GHz)，最大 10 GHz BW

相位噪聲 @ 1GHz

10 MHz偏置：-140 dBc/Hz

1 MHz偏置：-132 dBc/Hz

100 kHz偏置：-118 dBc/Hz

10 kHz偏置：-118 dBc/Hz

EVM (256 QAM)

0.5% @ 20 MSymbols/s

1.1% @ 800 MSymbols/s

1.5% @ 1.2 GSymbols/s

1.6% @ 2 GSymbols/s

SFDR

60 dB @ 3 GHz，5 GHz 頻寬

70 dB @ 2.35 GHz，1.5 GHz 頻寬

回波損耗 (<100 mV/div )

12 dB <5GHz

8 dB，5 GHz 至 10 GHz

諧波失真

二階諧波：-58 dBC，0 dBm，1 GHz 信号

三階諧波：-55 dBC，0 dBm，1 GHz 信号

雙音三階交互調變點（99 mV/格時）

25 dBm（10 MHz 至 6 GHz）

20 dBm（6 GHz 至 8 GHz）

12 dBm（8 GHz 至 10 GHz）

水平系統

時基範圍

40 ps/div ~ 1,000 s/div

采樣速率範圍

6.25 S/s ~ 50 GS/s（實時 - 最大值視所使用的通道而定）

25 GS/s ~ 2.5 TS/s（插補 - 最大值視所使用的通道而定）

記錄長度範圍

适用于模拟通道和數字通道。所有采集模式均為 1 G 最大記錄長度，1 k 最低記錄長度，可以按 1 個樣點遞增調節。

标配：62.5 M 點

選項 6-RL-1：125 M 點

選項 6-RL-2：250 M 點

選項 6-RL-3：500 M 點

選項 6-RL-4：1 G 點

秒/格範圍

型号	1 K	10 K	100 K	1 M	10 M	62.5 M	125 M	250 M	500 M	1 G
MSO6xB 标配 62.5 M	40 ps - 16 s	400 ps - 160 s	4 ns - 1000 s			2.5 μs - 1000 s	不适用	不适用	不适用	不适用
MSO6xB 選項 6-RL-1 125 M	40 ps - 16 s	400 ps - 160 s	4 ns - 1000 s			2.5 μs - 1000 s	5 μs - 1000 s	不适用	不适用	不适用
MSO6xB 選項 6-RL-2 250 M	40 ps - 16 s	400 ps - 160 s	4 ps - 1000 s			2.5 μs - 1000 s	5 μs - 1000 s	10 μs - 1000 s	不适用	不适用
MSO6xB 選項 6-RL-3 500 Mpts	40 ps - 16 s	400 ps - 160 s	4 ps - 1000 s			2.5 us - 1000 s	5 us - 1000 s	10 us - 1000 s	20 us - 1000 s	不适用
MSO6xB 選項 6-RL-4：1 G 點	40 ps - 16 s	400 ps - 160 s	4 ps - 1000 s			2.5 us - 1000 s	5 us - 1000 s	10 us - 1000 s	20 us - 1000 s	40 us - 1000 s

孔徑不确定度（采樣抖動）

持續時間	典型抖動
<1 μs	80 fs
<1 ms	130 fs

時基精度

±1.0 x10^-7 在任意 ≥1 ms 時間間隔上

說明	技(jì )術指标
出廠容差	±12 ppb。 在校準時，25 °C 環境溫度，在任意 ≥1 ms 間隔上
溫度穩定性	±20 ppb，在 0 °C ~ 50 °C 整個工作範圍内，在此溫度下經過足夠的浸入時間後。 在工作溫度下測試
晶體老化	±300 ppb。 頻率容限在 1 年期内的變化率（@ 25 °C）

時間增量測量精度，額定

（假定邊沿形狀根據高斯濾器響應生成）

對于給定的儀器設置和輸入信号，計算時間增量測量精度 (DTA) 的公式（假設忽略高于奈奎斯特頻率的信号量），其中：

SR ₁ = 轉換速率（第 1 個邊沿）在第 1 個測量點周圍

SR ₂ = 轉換速率 (第 2 個邊緣邊沿）在第 2 個測量點周圍

N = 輸入參考噪聲的 RSS (V_RMS) 和估算動态噪聲 (v rms)

TBA = 時基精度或基準頻率誤差（其為 20 ppb）

t _j = 孔徑不确定度（sec rms -80 fs，對于短持續時間）

t _p = 增量時間測量持續時間 (s)

最高采樣率下的最大持續時間

1.25 ms（标配）或 2.5 ms（選配6-RL-1，125 M 點）、5 ms（選配6-RL-2，250 M 點）、10 ms（選配6-RL-3，500 M 點）或 20 ms（選配6-RL-4，1 G 點）

時基延遲時間範圍

-10 格 ~ 5,000 s

時延校正範圍

-125 ns 至 +125 ns，分辨率為 40 ps（針對“峰值檢測”和“包絡”采集模式）。

-125 ns 至 +125 ns，分辨率為 1 ps（針對“峰值檢測”和“包絡”采集模式）。

模拟通道間延遲，全帶寬，典型值

≤ 10 ps，對任意兩條通道，輸入阻抗設置為 50 Ω，DC 耦合，V/div 相等或高于 10 mV/div

模拟通道和數字 FlexChannel 通道之間延遲，典型值

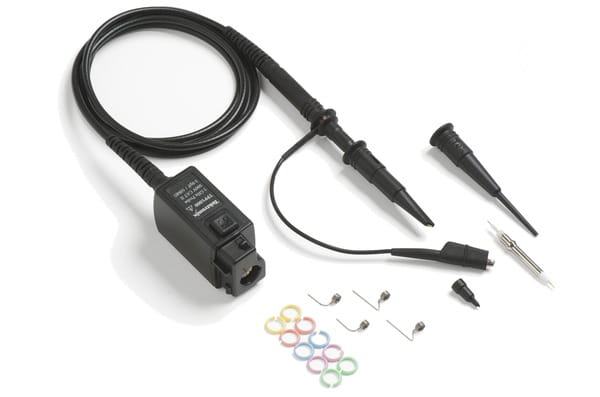

< 1 ns，使用 TLP058 及與示波器帶寬匹配的無源探頭，沒有應用帶寬限制

任意兩條數字 FlexChannel 通道之間的延遲，典型值

320 ps

數字 FlexChannel, 通道任意兩位之間的延遲, 典型值

200 ps

觸發系統

觸發模式

自動、正常和單次

觸發耦合

DC，高頻抑制（衰減 > 50 kHz），低頻抑制（衰減 < 50 kHz），噪聲抑制（降低靈敏度）

觸發釋抑範圍

0 ns 至 10 秒

觸發帶寬（邊沿、脈沖和邏輯），典型值

型号	觸發類型	觸發帶寬
MSO6xB 10 GHz	邊沿	10 GHz
MSO6xB 10 GHz	脈沖，邏輯	4 GHz
MSO6xB 8 GHz	邊沿	8 GHz
MSO6xB 8 GHz	脈沖，邏輯	4 GHz
MSO6xB 6 GHz	邊沿	6 GHz
MSO6xB 6 GHz	脈沖，邏輯	4 GHz
MSO6xB 4 GHz，2.5 GHz，1 GHz	邊沿，脈沖，邏輯	産品帶寬

邊沿類型觸發靈敏度，DC 耦合，典型值

路徑	範圍	技(jì )術指标
1 MΩ 路徑（所有型号）	0.5 mV/div 至 0.99 mV/div	5 mV，DC ~ 儀器帶寬
	≥ 1 mV/div	5 mV 或 0.7 div，以高者為準，DC ~ <500 MHz 或儀器帶寬；6 mV 或 0.8 div，以高者為準，> 500 MHz ~ 儀器帶寬
50 Ω 路徑	1 mV/div 至 1.99 mV/div	3.5 div，DC 至儀器帶寬的 80%
	2 mV/div 至 4.99 mV/div	2 div，DC 至儀器帶寬的 80%
	≥ 5 mV/div	< 5 div，DC 至儀器帶寬的 80%
線路	90 V ~ 264 V 線路電壓，50 - 60 Hz 線路頻率時	103.5 V ~ 126.5 V
輔助觸發輸入		250 mVPP，從 DC 到 400`MHz

邊沿類型觸發靈敏度, 非 DC 耦合, 典型值

觸發耦合	典型靈敏度
噪聲抑制	2.5 x DC 耦合極限
高頻抑制	DC ~ 50 kHz 時，1.0 x DC 耦合極限。衰減 50 kHz 以上的信号。
低頻抑制	對 50 kHz 以上的頻率，1.5 x DC 耦合極限。50 kHz 以下時衰減信号。

觸發抖動，典型值

≤ 1.5 ps_RMS，采樣模式和邊沿型觸發

≤ 2 ps_RMS，邊沿型觸發和 FastAcq 模式

≤ 80 ps_PP，非邊沿類型觸發模式

觸發抖動，AUX 輸入，典型值

≤ 40 ps_RMS，邊沿類型觸發和 FastAcq 模式

儀器之間的輔助輸入觸發時延，典型值

每台儀器上 ±100 ps 抖動， 1.5 ns 時滞；儀器之間總抖動 ≤1.7 ns。通過對各通道進行手動相差校正，在不同的儀器通道之間，總的儀器偏置可以達到 200 ps。

脈沖輸入電壓≥1 V_pp時，時延會有所改善

觸發電平範圍

源	範圍
任意通道	距屏幕中心 ±5 格
輔助輸入觸發	±5 V
線路	固定在線路電壓的大約 50%

這些指标适用于邏輯阈值和脈沖阈值。

觸發頻率計數器

8 位 (産品注冊後免費)

觸發類型

邊沿：

任何通道正斜率、負斜率或任一斜率。耦合包括直流、交流、噪聲抑制、高頻抑制和低頻抑制。

脈沖寬度：

觸發正脈沖寬度或負脈沖寬度。可以用時間或者邏輯值來限定事件

超時：

當事件在指定時間内一直保持高、低或高低時觸發。事件可以按邏輯判定

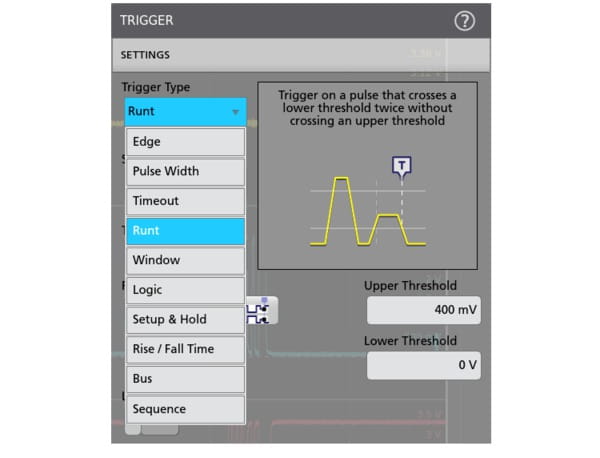

欠幅：

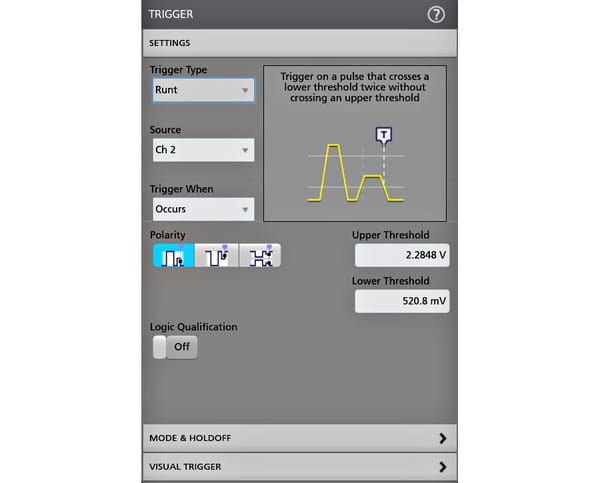

在一個脈沖超過第一個阈值，但是未能超過第二個阈值時觸發采集。可以用時間或者邏輯值來限定事件

窗口：

在事件進入、超出、保持在用戶可調節的兩個阈值确定的窗口範圍内、範圍外時觸發采集。可以用時間或者邏輯值來限定事件

邏輯：

在邏輯碼型變成真、變成假或與時鍾邊沿一緻時觸發采集。為所有輸入通道指定(AND, OR, NAND, NOR) 可以定義為高、低或任意。變成真的邏輯碼型可以根據時間判定

建立和保持時間：

當任意輸入通道中存在的時鍾和數據之間的建立時間和保持時間超過阈值時觸發

上升/下降時間：

在脈沖邊沿變化速率快于或慢于指定速率時觸發。跳變沿可以為正、負或正負。事件可以按邏輯判定

視頻（選項 6-VID）：

在 NTSC、PAL 和 SECAM 視頻信号上的所有行（奇偶）或所有場上觸發。

序列：

觸發 B 事件 X 次，或複位 C 事件，在 A 事件後觸發 N 個事件。一般來說，A 和 B 觸發事件可以設置成任何觸發類型，有少數例外：不支持邏輯判定，如果 A 事件或 B 事件設置成建立時間和保持時間，那麽其他事件必須設置成邊沿，且不支持以太網和高速 USB (480 Mbps)

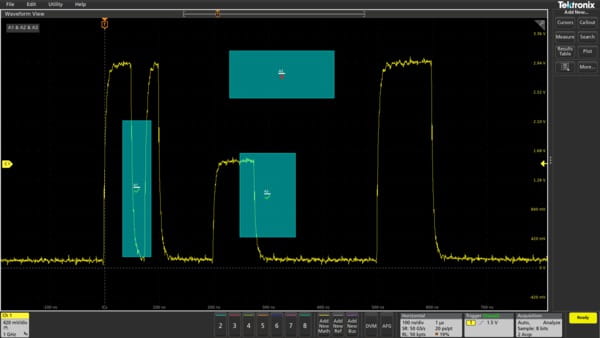

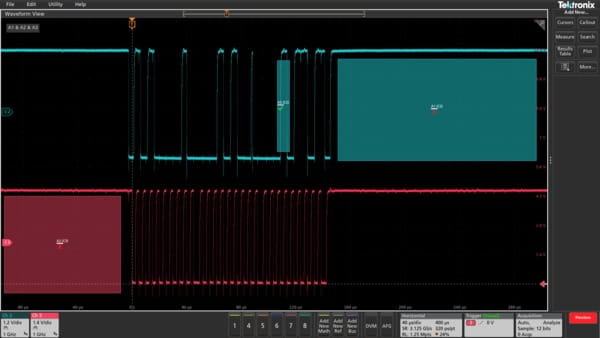

可視觸發

通過掃描所有波形采集，并把它們與屏幕上的區域(幾何形狀)進行對比，來判定标準觸發。每個區域使用 輸入、輸出 或 任意 作為判定符，确定的區域沒有上限。可以使用任意組合的可視觸發區域定義布爾表達式，進一步判定采集内存中存儲的事件。形狀有矩形、三角形、梯形、六邊形及用戶自定義形狀。

并行總線：

在并行總線數據值上觸發。并行總線長度可以是 1 位到 32 位（從數字通道和模拟通道）。支持二進制和十六進制 基數

I²C 總線 (選項 6-SREMBD):

在 I²C 總線上出現啓動、重複啓動、停止、未确認、地址（7 位或 10 位）、數據或地址和數據時觸發，高達 10 Mb/s

I³C 總線（選項 6-SRI3C）

在 I³C 總線上出現啓動、重複啓動、停止、地址、數據、I³C SDR 直連、I³C SDR 廣播、未确認、T 誤碼、廣播地址錯誤、Hot-Join、HDR 重新啓動、HDR 退出事件時觸發，高達 10 Mb/s

SPI 總線（選項 6-SREMBD）:

在高達 20 Mb/s 的 SPI 總線的 Slave Select、Idle Time 或 Data（1-16 個字）上觸發采集

RS-232/422/485/UART Bus (option 6-SRCOMP):

觸發高達 15 Mb/s 的開始位、包尾、數據和奇偶性錯誤

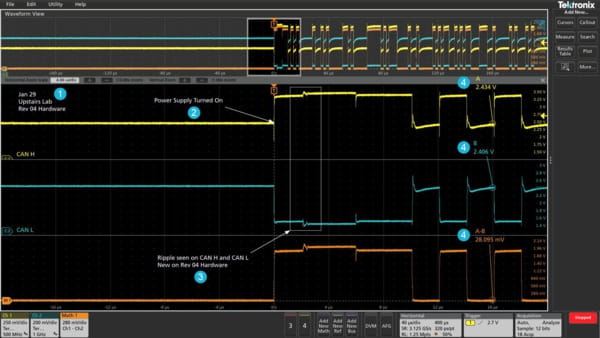

CAN 總線 (選項 6-SRAUTO):

在高達 1 Mb/s 的 CAN 總線的幀頭、幀類型（數據幀、遠程幀、錯誤幀或過載幀）、标識符、數據、标識符和數據、EOF、未确認、位填充錯誤上觸發采集

CAN FD 總線 (選項 6-SRAUTO):

在高達 16 Mb/s 的 CAN FD 總線的幀頭、幀類型（數據、遠程、錯誤或過載）、标識符（标準或擴展）、數據（1-8 字節）、标識符和數據、幀尾、錯誤（丢失确認、位填充錯誤、FD 格式錯誤、任何錯誤）上觸發

LIN 總線 (選項 6-SRAUTO):

在高達 1 Mb/s 的 LIN 總線的同步、标識符、數據、标識符和數據、喚醒幀、睡眠幀、錯誤上觸發采集

FlexRay 總線 (選項 6-SRAUTO):

在高達 10 Mb/s 的 FlexRay 總線的幀頭、指示符位（正常、淨荷、空、同步、啓動）、周期數、包頭字段（指示符位、标識符、淨荷長度、包頭 CRC 和周期數）、标識符、數據、标識符和數據、幀尾、錯誤上觸發采集

SENT 總線 (選項 6-SRAUTOSEN)

觸發包頭、快速通道狀态和數據、低速通道消息号和數據及 CRC 錯誤

SPMI 總線 (選項 6-SRPM):

觸發序列開頭條件、複位、睡眠、關閉、喚醒、認證、主讀取、主寫入、寄存器讀取、寄存器寫入、擴展寄存器讀取、擴展寄存器寫入、擴展寄存器讀取長、擴展寄存器寫入長、器件描述符碼組主讀取、器件描述符碼組從讀取、寄存器 0 寫入、傳送總線擁有和奇偶性錯誤

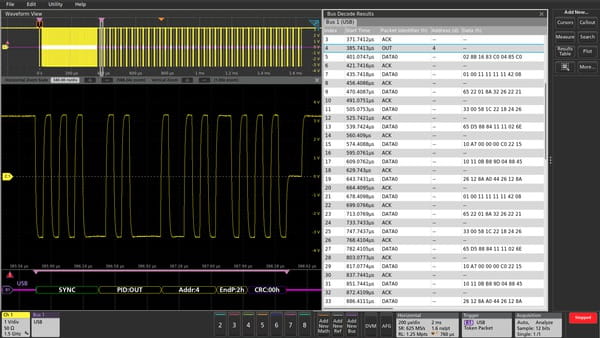

USB 2.0 LS/FS/HS 總線 (選項 6-SRUSB2):

在高達 480 Mb/s 的 USB 總線的同步、複位、暫停、恢複、包尾、令牌（地址）包、數據包、握手包、專用包、錯誤上觸發采集

以太網總線 (選項 6-SRENET):

在 10BASE-T 和 100BASE-TX 總線上觸發幀頭、MAC 地址、MAC Q 标簽、MAC 長度/類型、MAC 數據、IP 包頭、TCP/IPV4 數據、包尾和 FCS (CRC) 錯誤上觸發采集

音頻（I²S、LJ、RJ、TDM）總線（選項 6-SRAUDIO）：

觸發字選擇、幀同步或數據。I²S/LJ/RJ 最大數據速率為 12.5 Mb/s。TDM 的最大數據速率是 25 Mb/s

MIL-STD-1553 總線 (選項 6-SRAERO):

在 MIL-STD-1553 總線的同步、命令（傳輸/接收位、奇偶校驗、子地址/模式、字數/模式數、RT 地址）、狀态（奇偶校驗、消息錯誤、儀器、服務請求、接收的廣播命令、繁忙、子系統标記、動态總線控制接收、終端标記）、數據、時間 (RT/IMG) 和錯誤（奇偶校驗錯誤、同步錯誤、曼徹斯特錯誤、非連續數據）上觸發

ARINC 429 總線 (選項 6-SRAERO):

在高達 1 Mb/s 的 ARINC 429 總線上觸發字開頭、标簽、數據、标簽和數據、字結尾、錯誤（任意錯誤、奇偶性錯誤、字錯誤、間隙錯誤）

RF 幅度與時間以及 RF 頻率與時間（選項 6-SV-RFVT）：

邊沿、脈沖寬度和超時事件觸發

采集系統

采樣

采集的樣點值

峰值檢測

在所有掃描速度下捕獲最窄 160 ps 的毛刺

平均

2 ~ 10,240 個波形

最大平均速度 = 180 個波形/秒

快速硬件平均

一種短時間内采集大量平均值的采集模式。快速硬件平均可優化采集路徑，減小存儲截斷誤差，并通過可選偏移抖動技(jì )術消除小尺度非線性缺陷。此功能可通過編程接口命令獲得。

2 ~ 1,000,000 個波形

最大平均速度 = 32,000 個波形/秒

包絡

Min-max包絡，反映多次采集中的峰值檢測數據

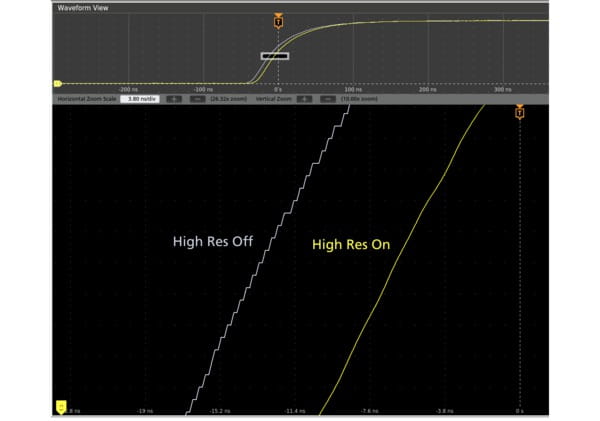

高分辨率

對每種采樣率應用唯一的有限脈沖響應 (FIR) 濾波器，對該采樣率保持最大帶寬，同時在超過選定采樣率的可用帶寬時，防止假信号，消除示波器放大器和 ADC 的噪聲。

高分辨率模式始終提供最低 12 位垂直分辨率，在 ≤625 MS/s 采樣率下最高可達 16 位垂直分辨率。

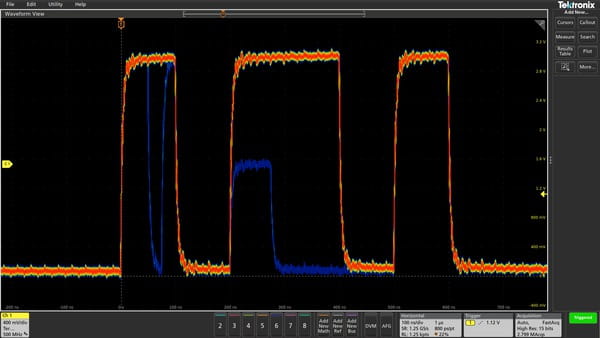

FastAcq®

FastAcq 優化儀器，分析動态範圍，捕獲偶發事件。

最大波形捕獲速率：

• >500,000 波形/秒（峰值檢測或包絡采集模式）
• >30,000 波形/秒（所有其他采集模式）

滾動模式

處于自動觸發模式時，在慢于 40 ms/div 或更慢的時基設定，在屏幕中從右到左滾動序列波形點。

曆史記錄模式

利用最大記錄長度，允許捕獲大量已觸發的采集，可在看到關注的信息時停止，并可快速查閱所有存儲的已觸發采集。

曆史記錄中存儲的可用采集數為（最大記錄長度）/（當前的記錄長度設置值）。

FastFrame™

采集内存分為數段。

最大觸發速率為每秒 >5,000,000 個波形

最小幀大小 = 50 個樣點

如果記錄長度高達 250M，幀大小 ≥ 1,000 樣點，最大幀數 = 記錄長度 / 幀大小。

如果記錄長度為 500M 且僅使用最大采樣率 ≥ 25GS/s 的通道，則最大幀數 = 記錄長度 / 幀大小。

如果記錄長度為 500M 且使用最大采樣率 ≥ 12.5 GS/s 的任何通道，則最大幀數 ≥ 250,000。

如果記錄長度為1G 且僅使用最大采樣率 ≥ 25GS/s 的通道，則最大幀數 ≥ 記錄長度 / 幀大小 / 2。

如果記錄長度為1G 且僅使用最大采樣率 ≥ 12.5 GS/s 的通道，則最大幀數 ≥ 記錄長度 / 幀大小 / 4。

對于 50 點幀，最大幀數 = 1,000,000

波形測量

光标類型

波形，垂直條，水平條，垂直和水平條和極坐标（僅限 XY/XYZ 繪圖）

DC 電壓測量精度，平均采集模式

測量類型	DC 精度 (V)
≥ 16 個波形的平均值	±（DC 增益精度 * |讀數 -（偏置 - 位置）| + 偏置精度 + 0.15 div + 0.6 mV）
在相同的示波器設置和環境條件下，所采集 16 個以上波形的任何兩組平均值之間的電壓增量	±（DC 增益精度 * |讀數| + 0.15 div + 1.2 mV）

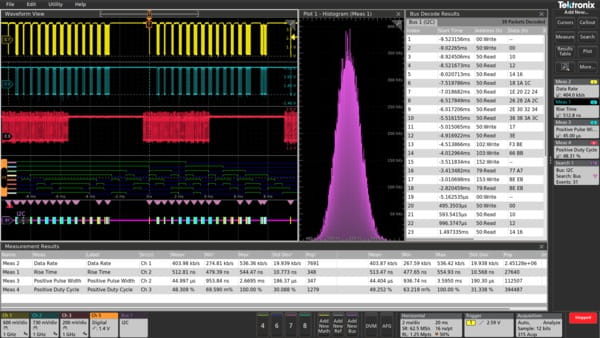

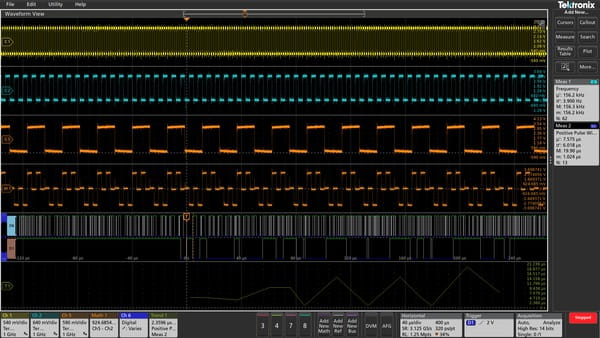

自動測量

36 種，可以顯示為單獨測量标簽或一起顯示在測量結果表中的測量數量沒有上限

幅度測量

幅度, 最大值, 最小值, 峰峰值, 正過沖, 負過沖, 中間值, RMS, AC RMS, 頂部, 底部, 面積

定時測量

周期、頻率、單位間隔、數據速率、正脈沖寬度、負脈沖寬度、時滞、延遲、上升時間、下降時間、相位、上升轉換速率、下降轉換速率、突發寬度、正占空比、負占空比、電平範圍外的時間、建立時間、保持時間、持續時間 N 個周期、高電平時間、低電平時間、達到最小值的時間和達到最大值的時間

抖動測量 (标配)

TIE 和相位噪聲

測量統計

中間值, 标準方差, 最大值, 最小值, 樣本總量。在當前采集和所有采集中均提供統計數據

參考電平

用戶可定義的參考電平用于自動測量，可以百分比或單位形式指定。參考電平可以設置成全局，适用于所有測量、每條源通道或每個信号，也可以設置為每項測量唯一

選通

Screen（屏幕）、Cursors（光标）、Logic（邏輯）、Search（搜索）或 Time（時間）。指定進行測量的采集區域。選通可以設置成 Global（全局）（影響所有設置成 Global（全局）的測量）或 Local（本地）（所有測量可以有唯一的 Time（時間）門設置；隻有一個 Local（本地）門用于 Screen（屏幕）、Cursors（光标）、Logic（邏輯）和 Search（搜索）操作）。

測量繪圖

直方圖，時間趨勢圖，頻譜圖，眼圖（僅用于 TIE 測量），相位噪聲圖（僅用于相位噪聲測量）

測量限制

測量值的用戶可定義限制的通過/不通過測試。針對事件發生測量值故障事件的行動，包括保存屏幕捕獲、保存波形、系統請求 (SRQ) 和停止采集

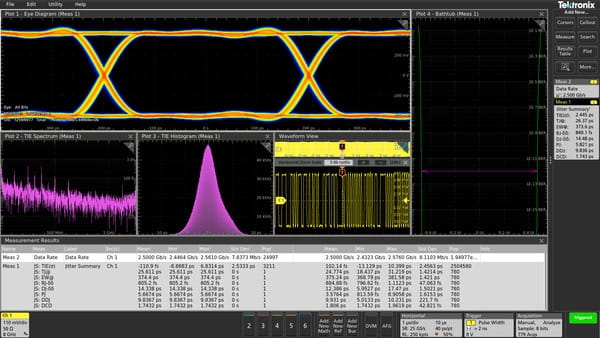

抖動分析（選項 6-DJA）增加了下述功能：

測量

抖動摘要、TJ@BER、RJ- δδ、DJ- δδ、PJ、RJ、DJ、DDJ、DCD、SRJ、J2、J9、NPJ、F/2、F/4、F/8、眼圖高度、眼圖高度@BER、眼圖寬度、眼圖寬度@BER、眼高幅度、眼低幅度、Q 因數、高位、低位、位幅度、DC 共模、AC 共模（峰峰值）、差分交點、T/nT 比、SSC 頻率方差、SSC 調制速率

測量繪圖

眼圖和抖動浴盆曲線

快速眼圖渲染：顯示定義眼圖邊界的單位間隔 (UI) 以及用戶指定的眼圖周圍 UI 數量，以增加視覺效果

完整眼圖渲染：顯示所有有效的單位間隔 (UI)

測量限制

測量值的用戶可定義限制的通過/不通過測試。針對事件發生測量值故障事件的行動，包括保存屏幕捕獲、保存波形、系統請求 (SRQ) 和停止采集

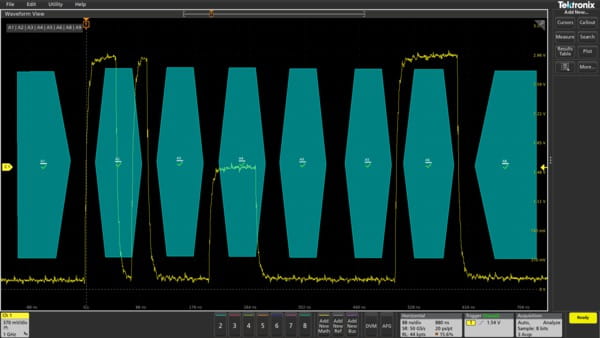

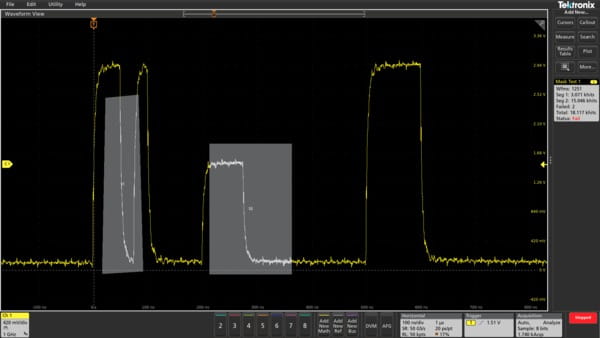

眼圖模闆測試

具有模闆自動調整功能的自動模闆通過/不通過測試

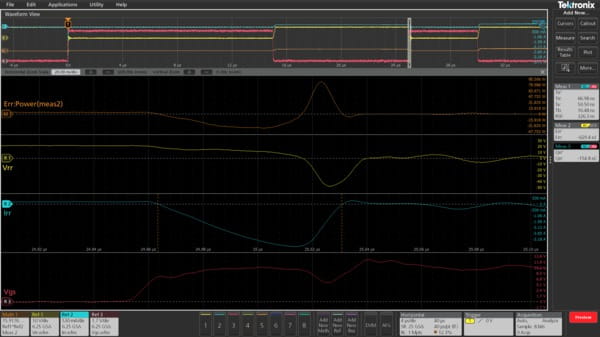

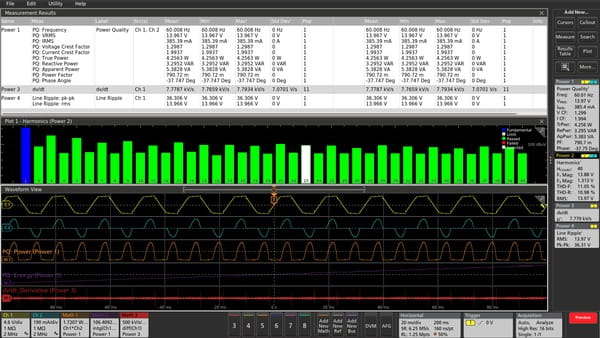

功率分析（選項 6-PWR）增加了下述功能：

測量

輸入分析（頻率、V_RMS、I_RMS、電壓和電流波峰因數、真實功率、視在功率、無功功率、功率因數、相位角、諧波、湧入電流、輸入電容）

幅度分析（周期幅度、周期頂部、周期底部、周期最大值、周期最小值、周期峰峰值）

定時分析（周期、頻率、負占空比、正占空比、負脈沖寬度、正脈沖寬度）

開關分析（開關損耗、dv/dt、di/dt、安全作業區、R_DSon）

輸出分析（線路紋波、開關紋波、效率、導通時間、關斷時間）

磁性分析（電感、I 與 Intg(V)、磁性損耗、磁性屬性）

頻率響應分析（控制環路響應博特圖、電源抑制比、阻抗）

測量繪圖

諧波柱狀圖、開關損耗軌迹圖和安全作業區

測量限制

測量值的用戶可定義限制的通過/不通過測試。針對事件發生測量值故障事件的行動，包括保存屏幕捕獲、保存波形、系統請求 (SRQ) 和停止采集

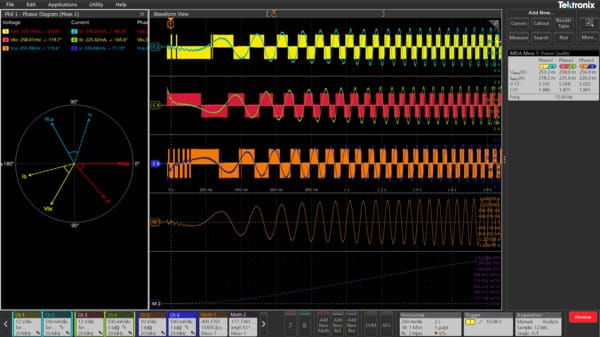

逆變器電機驅動器分析（選項 6-IMDA）增加了下述功能：

測量

輸入分析（電能質量、諧波、輸入電壓、輸入電流和輸入功率）

紋波分析（線路紋波和開關紋波）

輸出分析（相量圖和效率）

DQ0 分析 (DQ0) 需要選項 6-IMDA-DQ0

測量繪圖

諧波條形圖和相量圖

逆變器電機驅動分析機械測量（選項 6-IMDA-MECH：需要選項 6-IMDA）增加了下述功能：

支持的傳感器

霍爾傳感器、QEI（正交編碼器接口）

測量

電氣分析（電能質量、諧波、紋波、DQ0 和效率）

機械分析（速度、加速度、角度（QEI 方法）、方向和扭矩）

測量繪圖

時間趨勢、采集趨勢、相量圖、諧波條形圖、DQ0 和直方圖（速度分布）

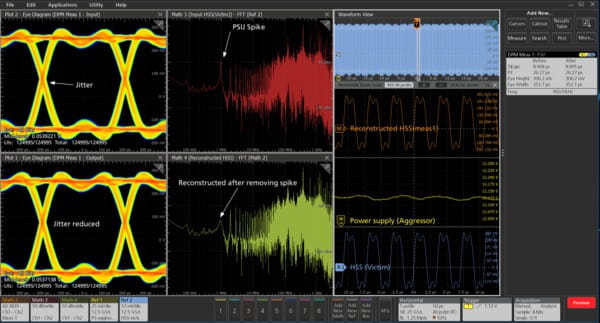

數字電源管理（選項 6-DPM）增加了下述功能：

測量

紋波分析（紋波）

瞬态分析（過沖，下沖，開啓過沖，直流電源軌電壓）

功率序列分析（開、關）

抖動分析（TIE、PJ、RJ、DJ、 眼圖高度、眼圖寬度、眼圖高、眼圖低）

PI/SI 分析 (PSIJ)

DDR3/LPDDR3 内存調試和分析選項 (6-DBDDR3) 增加以下内容：

測量

幅度測量（AOS、AUS、Vix(ac)、AOS Per tCK、AUS Per tCK、AOS Per UI、AUS Per UI）

時間測量（tRPRE、tWPRE、tPST、Hold Diff、Setup Diff、tCH(avg)、tCK(avg)、tCL(avg)、tCH(abs)、tCL(abs)、tJIT(duty)、tJIT(per)、tJIT(cc)、tERR(n)、tERR(m-n)、tDQSCK、tCMD-CMD、tCKSRE、tCKSRX）

LVDS 調試和分析選項（選項 6-DBLVDS）增加了下述功能：

數據通路測量

通用測試（單位間隔，上升時間，下降時間，數據寬度，數據内時滞 (PN)，數據間時滞（通路至通路），數據峰峰值）

抖動測試（AC 時序，時鍾數據設置時間，時鍾數據保持時間，眼圖 (TIE)，TJ @ BER，DJ Delta，RJ Delta，DDJ，去加重級别）

時鍾通路測量

通用測試（頻率，周期，占空比，上升時間，下降時間，時鍾内時滞 (PN)，時鍾峰峰值）

抖動測試（TIE，DJ 和 RJ）

SSC 開啓（調制速率，頻率偏差平均值）

波形數學

數學通道數量

沒有上限

代數

加、減、乘、除波形和标量

數學表達式

定義廣泛的數學表達式，包括波形、标量、用戶可調節變量和參數測量結果，使用複雜公式執行數學運算。例如(Integral (CH1 - Mean(CH1)) X 1.414 X VAR1)

數學函數

倒置, 積分, 差分, 平方根, 指數, Log 10, Log e, Abs, Ceiling, Floor, 最小值, 最大值, 度, 弧度, Sin, Cos, Tan, ASin, ACos, ATan

關系運算

布爾比較關系結果>, <, ≥, ≤, =, ≠

邏輯

AND, OR, NAND, NOR, XOR 和 EQV

濾波功能（标配）

用戶自定義濾波器加載。用戶指定一個包含濾波系數的濾波器。

濾波功能（選項 6-UDFLT）

濾波器類型

低通、高通、帶通、帶阻、全通、希爾伯特、微分器和自定義

濾波器響應類型

巴特沃斯、切比雪夫 I 型、切比雪夫 II 型、橢圓l、高斯 和 貝塞爾-托馬森

FFT 功能

頻譜幅度和相位, 實數和虛數頻譜

FFT 垂直單位

幅值：線性和對數 (dBm)

相位：度、弧度和群時延

FFT 窗函數

漢甯、矩形、漢明、布萊克曼-哈裏斯、Flattop2、高斯、凱澤-貝塞爾 和 TekExp

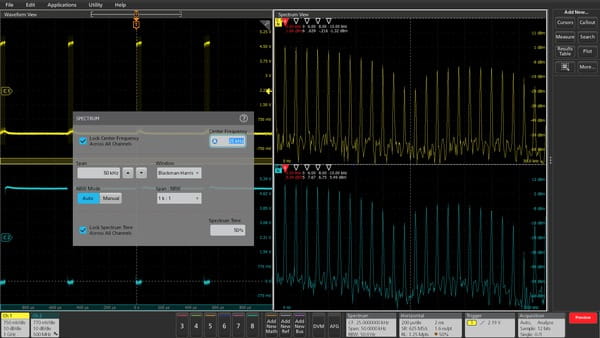

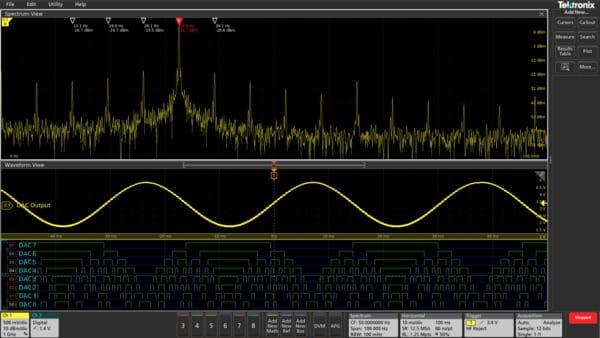

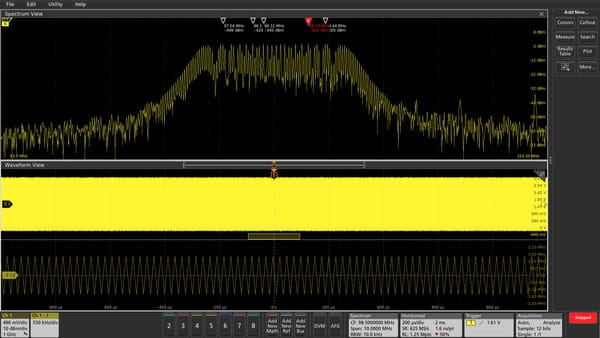

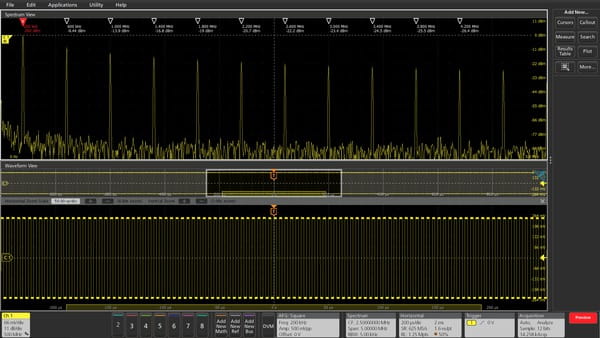

頻譜視圖

中心頻率

受到儀器模拟帶寬限制

頻寬

74.5 Hz – 1.25 GHz（标準）

74.5 Hz - 2 GHz（包括選項 6-SV-BW-1；2 GHz 最大跨度可用于多達 4 個通道；1 GHz 最大跨度可用于 > 4 個通道）

按 1-2-5 順序粗調

注：啓用頻譜視圖會将時域采集最大采樣率減半。跨度≥ 1.25 GHz 時，最大采樣率再次減半。

RF 測量

頻譜視圖譜線數據和顯示屏上的通道功率 (CHP)、鄰道功率比 (ACPR) 和占用帶寬 (OBW) 測量值

RF 與時間光迹

幅度與時間、頻率與時間、相位與時間（包括選項 6-SV-RFVT）

RF 與時間觸發

邊沿、脈沖寬度和 RF 幅度與時間以及 RF 頻率與時間的超時觸發（包括選項 6-SV-RFVT）

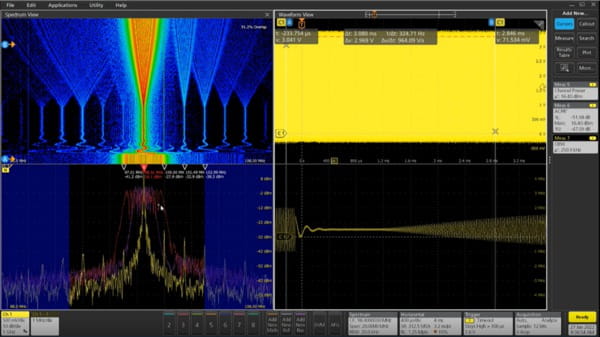

頻譜圖

RF 頻率、時間與振幅顯示，其中 x 軸上顯示頻率，y 軸上顯示時間，以及由顔色變化指示的功率級别（包括選項 6-SV-RFVT）

解析帶寬 (RBW)

93 μHz ~ 62.5 MHz

93 μHz ~ 100 MHz（包括選項 6-SV-BW-1）

IQ 捕獲

數據存儲為同相和正交 (I&Q) 樣本，并且時域數據和 I&Q 數據之間保持精确同步。

激活 RF 與時間光迹（包括選項 6-SV-RFVT）時，可以捕獲 IQ 數據并将其導出到文件中，以便在第三方應用程序中進行更多分析。

最長采集時間随頻寬和采樣率不同而異。在 25 GS/s 和 2 GHz 頻寬下，最長采集時間為 0.086 秒。對于 1 GHz 頻寬，最長采集時間為 0.172 秒。對于 40 MHz 頻寬，最長采集時間為 2.749 秒。對于 1 MHz 頻寬，最長采集時間為 87.961 秒。

窗口類型和因數

窗口類型	因數
布萊克曼窗	1.90
平頂 2	3.77
漢明窗	1.30
漢甯窗	1.44
凱塞-貝塞爾窗	2.23
矩形	0.89

頻譜時間

FFT 窗口因數 / RBW

參考電平

參考電平由模拟通道 Volts/div 設定值自動設置

設置範圍：-42 dBm ~ +44 dBm

垂直位置

-100 divs ~ +100 divs

垂直單位

dBm, dBµW, dBmV, dBµV, dBmA, dBµA

垂直标度

線性，日志

水平标度

線性，日志

多通道頻譜分析

每個 FlexChannel 輸入都可以配置有頻譜視圖、RF 與時間光迹（包括選項 RFVT）和光譜（包括選項 RFVT）。

多個 RF 測量可在多個通道上同時執行。

頻譜時間和中心頻率設置可以解鎖，并在通道之間相互獨立移動。所有頻譜視圖通道必須共享相同的頻寬、分辨率帶寬和窗口類型。

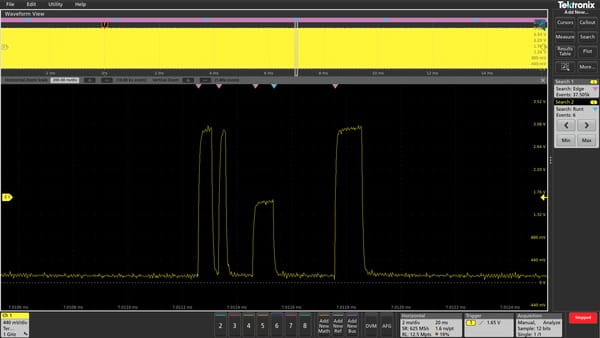

搜索

搜索數量

沒有上限

搜索類型

搜索長記錄，找到用戶指定标準的所有發生時點，包括邊沿、脈沖寬度、超時、欠幅脈沖、窗口違規、邏輯碼型、建立時間和保持時間違規、上升/下降時間和總線協議事件。可以在波形視圖或結果表格中查看搜索結果。

保存

保存

将文件直接保存到示波器、遠程網絡硬盤或您的 TekDrive 協作工作區。

波形類型

Tektronix 波形數據 (.wfm)，逗号分隔值 (.csv)，MATLAB (.mat)

波形選通

光标，屏幕，重新采樣（保存每個第 n 個樣本）

截屏類型

便攜式網絡圖形 (*.png)，24 位位圖 (*.bmp)， JPEG (*.jpg)

設置類型

泰克設置 (.set)

報告類型

Adobe 便攜文檔 (.pdf)，單文件網頁 (.mht)

會話類型

泰克會話設置(.tss)

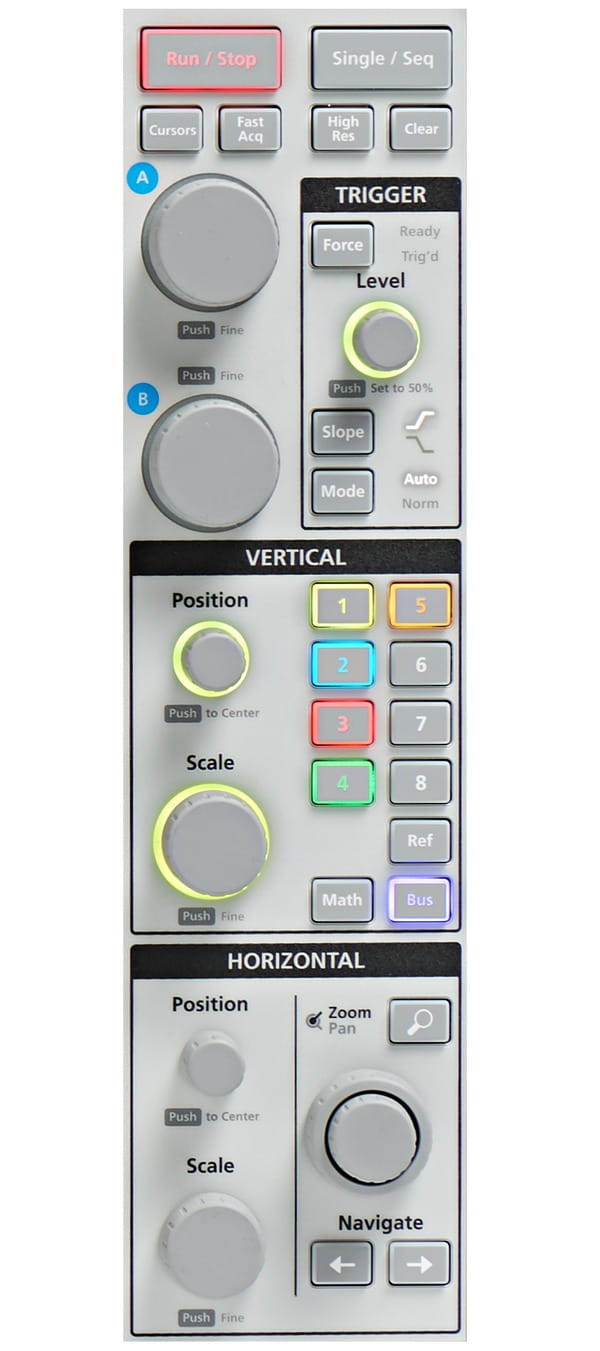

顯示器

顯示器類型

15.6 英寸（395 毫米）液晶 TFT 彩色顯示器

顯示器分辨率

1,920 水平像素 × 1,080 垂直像素（高清）

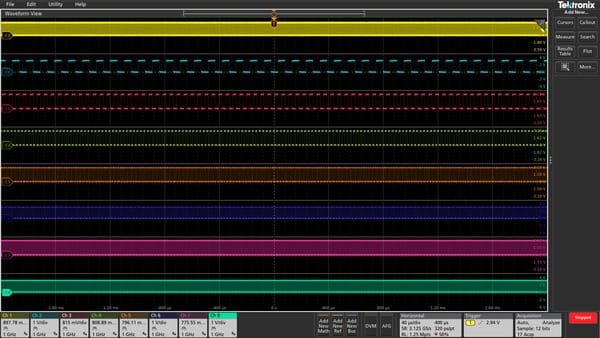

顯示模式

重疊: 傳統示波器顯示模式，軌迹彼此疊加在一起

堆疊：在這種顯示模式中，每個波形都放在自己的片段中，可以利用整個 ADC 範圍，同時在查看時仍能與其他波形分開。多組通道還可以疊加在一個片段内部，簡化目測對比信号。

縮放

所有波形視圖和示圖均支持水平縮放和垂直縮放。

插值

Sin(x)/x 和線性

波形樣式

矢量, 點, 可變餘輝, 無窮大餘輝

格線

可移動格線和固定格線，多種類型可供選擇：網格、時間、全部和無

調色闆

正常和屏幕捕獲反相

單個波形顔色可由用戶選擇

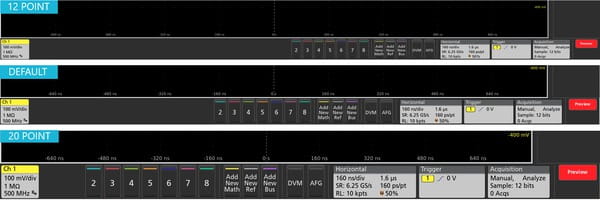

字體

用戶可以從 12 到 20 中選擇字體大小（默認為 15）

格式

YT、XY 和 XYZ

本地語言用戶界面

英語, 日語, 簡體中文, 繁體中文, 法語, 德語, 意大利語, 西班牙語, 葡萄牙語, 俄語, 韓語

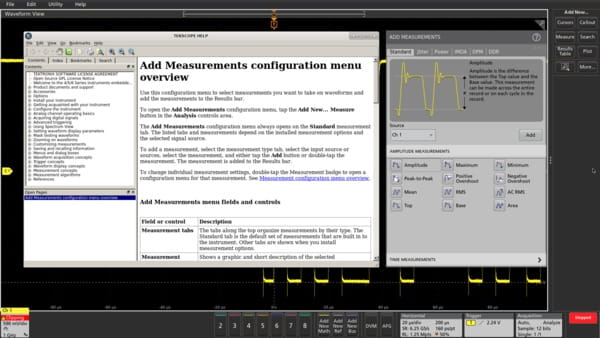

本地語言幫助

英語、日語、簡體中文

任意函數發生器 (選配)

操作模式

關閉、連續、突發脈沖

函數類型

任意波形、正弦波、方波、脈沖、鋸齒波、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、随機噪聲、半正矢曲線、心電圖

幅度範圍

值為峰間電壓

波形	50 Ω	1 MΩ
任意波形	10 mV 至 2.5 V	20 mV 至 5 V
正弦波	10 mV 至 2.5 V	20 mV 至 5 V
方波	10 mV 至 2.5 V	20 mV 至 5 V
脈沖	10 mV 至 2.5 V	20 mV 至 5 V
斜波	10 mV 至 2.5 V	20 mV 至 5 V
三角波	10 mV 至 2.5 V	20 mV 至 5 V
高斯	10 mV 至 1.25 V	20 mV 至 2.5 V
洛侖茲	10 mV 至 1.2 V	20 mV 至 2.4 V
指數上升	10 mV 至 1.25 V	20 mV 至 2.5 V
指數下降	10 mV 至 1.25 V	20 mV 至 2.5 V
Sine(x)/x	10 mV 至 1.5 V	20 mV 至 3.0 V
随機噪聲	10 mV 至 2.5 V	20 mV 至 5 V
半正矢	10 mV 至 1.25 V	20 mV 至 2.5 V
心電圖	10 mV 至 2.5 V	20 mV 至 5 V

正弦波形

頻率範圍

0.1 Hz 至 50 MHz

頻率設置分辨率

0.1 Hz

頻率精度

130 ppm (頻率 ≤ 10 kHz)，50 ppm (頻率> 10 kHz)

這僅适用于正弦波、鋸齒波、方波和脈沖波形。

幅度範圍

20 mV_pp - 5 V_pp，Hi-Z；10 mV_pp - 2.5 V_pp，50 Ω

幅度平坦度，典型值

±0.5 dB（相對于 1kHz 電平）@ 30 MHz

±1.0 dB（相對于 1kHz 電平）@ 50 MHz

總體諧波失真，典型值

1%，幅度 ≥ 200 mVpp 至 50 Ω 負載

2.5%，幅度 > 50 mV 且 < 200 mVpp 至 50 Ω 負載

無雜散動态範圍，典型值

40 dB (V_pp ≥ 0.1 V)；30 dB (V_pp ≥ 0.02 V)，50 Ω 負載

方波和脈沖波形

頻率範圍

0.1 Hz ~ 25 MHz

頻率設置分辨率

0.1 Hz

頻率精度

130 ppm (頻率 ≤ 10 kHz)，50 ppm (頻率> 10 kHz)

幅度範圍

20 mV_pp - 5 V_pp 至 Hi-Z；10 mV_pp - 2.5 V_pp 至 50 Ω

占空比範圍

10% - 90% 或 10 ns 最小脈沖，以高者為準

最小脈沖時間适用于開點時間和閉點時間，因此最大占空比在更高頻率時會下降，以保持 10 ns 閉點時間

占空比分辨率

0.1%

最低脈沖寬度，典型值

10 ns。這是開點或閉點時長的最短時間。

上升/下降時間，典型值

5 ns，10% - 90%

脈沖寬度分辨率

100 ps

過沖，典型值

< 6%，信号步長 > 100 mV_pp 時

這适用于正向跳變過沖（+過沖）和負向跳變過沖（-過沖）

對稱度，典型值

±1% ±5 ns，50% 占空比

抖動，典型值

< 60 ps TIE_RMS，≥ 100 mV_pp 幅度，40%-60% 占空比

方波和脈沖波，5 GHz 測量帶寬。

鋸齒波和三角波形

頻率範圍

0.1 Hz ~ 500 kHz

頻率設置分辨率

0.1 Hz

頻率精度

130 ppm (頻率 ≤ 10 kHz)，50 ppm (頻率> 10 kHz)

幅度範圍

20 mV_pp - 5 V_pp 至 Hi-Z；10 mV_pp - 2.5 V_pp 至 50 Ω

可變對稱性

0% - 100%

對稱分辨率

0.1%

DC 電平範圍

±2.5 V, Hi-Z

±1.25 V, 50 Ω

随機噪聲幅度範圍

20 mV_pp ~ 5 V_pp 至 Hi-Z

10 mV_pp ~ 2.5 V_pp 至 50 Ω

Sin(x)/x

最大頻率

2 MHz

高斯脈沖, 半正弦, 洛倫茲脈沖

最大頻率

5 MHz

洛倫茲脈沖

頻率範圍

0.1 Hz ~ 5 MHz

幅度範圍

20 mV_pp ~ 2.4 V_pp 至 Hi-Z

10 mV_pp ~ 1.2 V_pp 至 50 Ω

心電圖

頻率範圍

0.1 Hz ~ 500 kHz

幅度範圍

20 mV_pp ~ 5 V_pp 至 Hi-Z

10 mV_pp ~ 2.5 V_pp 至 50 Ω

任意波形

存儲深度

1 至 128 k

幅度範圍

20 mV_pp ~ 5 V_pp 至 Hi-Z

10 mV_pp ~ 2.5 V_pp 至 50 Ω

重複率

0.1 Hz ~ 25 MHz

采樣率

250 MS/s

信号幅度精度

±[ (1.5%的峰峰值幅度設置) + (1.5%的絕對DC偏置設置) + 1 mV ] (頻率 = 1 kHz)

信号幅度分辨率

1 mV (Hi-Z)

500 μV (50 Ω)

直流偏置範圍

±2.5 V, Hi-Z

±1.25 V, 50 Ω

直流偏置分辨率

1 mV (Hi-Z)

500 μV (50 Ω)

DC 偏置精度

±[ (1.5%的絕對偏置電壓設置) + 1 mV ]

從 25 °C 環境溫度起，每變化 10 °C 不确定度增加 3 mV

數字電壓表 (DVM)

測量類型

DC、AC_RMS+DC、AC_RMS、觸發頻率計數

電壓分辨率

4位

電壓精度

直流：

±((1.5% * |讀數 – 偏置 – 位置|) + (0.5% * |(偏置 – 位置)|) + (0.1 * Volts/div))

|讀數 – 偏置 – 位置| 大于 30 °C 時以 0.100%/°C 下降

信号距屏幕中心 ±5 格

交流：

± 3% (40 Hz ~ 1 kHz)，沒有諧波成分落在 40 Hz ~ 1 kHz 範圍外

交流，典型值：± 2% (20 Hz ~ 10 kHz)

對 AC 測量，輸入通道垂直設置必須能覆蓋4~10格之間的 V_PP 輸入信号，必須在屏幕上能夠完全看得見

觸發頻率計數器

分辨率

8 位

精度

±（1 個 + 時基精度 * 輸入頻率）

信号最低 8 mV_pp 或 2 div，以高者為準。

輸入頻率

10 Hz 到模拟通道的最大帶寬

信号最低 8 mV_pp 或 2 div，以高者為準。

處理器系統

主處理器

Intel Core i5-8400H @2.5 GHz，64-bit，四核處理器，16 GB 系統 RAM

操作系統

默認儀器：封閉嵌入式操作系統

安裝了選項 6-WIN 的儀器：Microsoft Windows 10

嵌入式操作系統的标準 SSD

≥ 250 GB 可移動固态硬盤驅動器

固态硬盤 (SSD)，帶 Microsoft Windows 10 操作系統（選項 6-WIN）

≥ 512 GB 固态硬盤。外形尺寸為 2.5 英寸 SSD 帶有一個 SATA-3 接口。此硬盤可以由客戶安裝，包括 Microsoft Windows 10 Enterprise IoT 2016 LTSB（64 位）操作系統

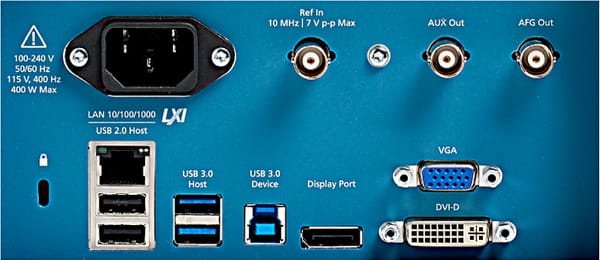

輸入輸出端口

DisplayPort 連接器

20 針 DisplayPort 連接器，連接外部監視器或投影儀，顯示示波器畫面

DVI 連接器

29 針 DVI-I 連接器，連接外部監視器或投影儀，顯示示波器畫面

VGA

DB-15孔式連接器; 連接顯示外部監視器或投影儀上的示波器顯示屏内容

探頭補償器信号，典型

連接：

連接器位于儀器正面的右

幅度：

0 ~ 2.5 V

頻率：

1 kHz

源阻抗：

1 kΩ

外部參考輸入

時基系統可以鎖相到外部 10 MHz 參考信号 。

基準時鍾有兩個範圍。

儀器可以接受 10 MHz ±2 ppm 的高精度基準時鍾或 10 MHz ±1 kppm 精度較低的基準時鍾。

USB 接口（主控，設備端口）

前面闆 USB 主控端口兩個 USB 2.0 高速端口，一個 USB 3.0 SuperSpeed 端口

後面闆 USB 主控端口兩個 USB 2.0 高速端口，兩個 USB 3.0 SuperSpeed 端口

後面闆 USB 設備端口一個 USB 3.0 SuperSpeed 設備端口，可提供 USBTMC 支持

以太網接口

10/100/1000 Mb/s

輔助輸出

後面闆 BNC 連接器。輸出可以配置成在示波器觸發時提供一個正或負脈沖輸出、内部示波器基準時鍾輸出或 AFG 同步脈沖

特點	限值
Vout (HI)	≥ 2.5 V 開路；≥ 1.0 V，50 Ω 負載到地
Vout (LO)	≤ 0.7 V，≤ 4 mA 負載；≤0.25 V，50 Ω 對地負載

Kensington 式鎖

後面安全插槽連接标準Kensington式鎖

LXI

類别：LXI Core 2011

版本：1.5

電源

功率

功耗

最大 500 W

電源電壓

100 - 240 V ±10% @ 50 Hz - 60 Hz

115 V ±10% @ 400 Hz

物理特性

尺寸

高：12.2 in (309 mm)，支腳折疊，把手收回

高：14.6 in (371 mm)，支腳折疊，把手擡起

寬：17.9 in (454 mm)，從把手中心到把手中心

厚：8.0 in (205 mm)，從支腳後面到旋鈕前面，把手擡起

厚：11.7 in (297.2 mm)，支腳折疊，把手收回

重量

< 29.8 磅 (13.52 kg)

冷卻

儀器右側（從儀器正面看）及儀器後面提供充足冷卻的間隙要求為 50.8 mm（2.0 英寸）

機架安裝配置

7U（帶可選 RM5 機架安裝套件）

環境技(jì )術規格

溫度

工作狀态

+0 °C - +50 °C (32 °F - 122 °F)

非工作狀态

–20 °C 至 +60°C（–4 °F 至 140 °F）

濕度

工作狀态

在不高于 40 °C 時，相對濕度 (RH) 為 5% 到 90%

+40 °C 到 +50 °C 時，相對濕度為 5% ~ 55%，無冷凝

非工作狀态

+60 °C 以下時相對濕度為5% ~ 90% (% RH)，無冷凝

海拔高度

工作狀态

最高 3,000 米（9,843 英尺）

非工作狀态

最高 12,000 米（39,370 英尺）

EMC、環境和安全

法規

歐盟 CE 标志，并經過美國和加拿大UL 認證

滿足 RoHS 标準

軟件

IVI 驅動程序

為常見應用（如 LabVIEW、LabWindows/CVI、Microsoft .NET 和 MATLAB）提供标配的儀器編程接口。通過 VISA 兼容 Python、C/C++/C# 及許多其他語言。

e*Scope®

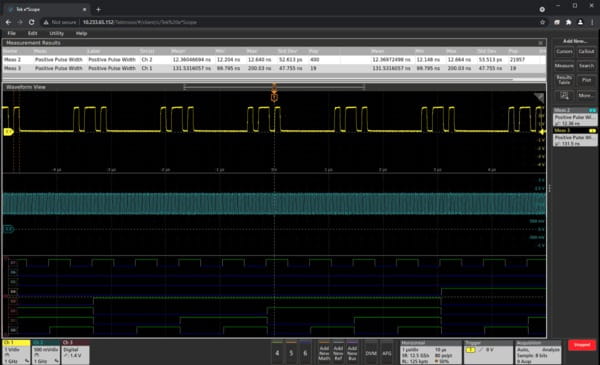

使用标準網絡浏覽器通過網絡連接控制示波器。隻需輸入示波器的 IP 地址或者網絡名稱，即會向浏覽器提供一個網頁。可以直接從網絡浏覽器中傳送和保存設置、波形、測量和截圖，或實時控制設置變化。

TekDrive

從任何連接設備上傳、存儲、組織、搜索、下載和共享任何文件類型。TekDrive 原生集成到 6 系列 MSO，用于無縫共享和調用文件 - 無需 USB 記憶棒。直接在浏覽器中分析和浏覽标準文件，如 .wfm、.isf、.tss 和 .csv。訪問 http://www.tek.com/software/tekdrive 了解詳情。

SignalVu-PC

可直接在 6 系列 MSO 或單獨的 Windows PC 上運行的高級矢量信号分析軟件。需要在 6 系列 MSO 上安裝選項 6-SV-RFVT。需要在 SignalVu-PC 上安裝 Connect 許可證 (CONxx-SVPC)，其中 xx 為 NL（表示節點鎖定許可證）或 FL（表示浮動許可證）。

LXI Web 界面

通過标準網絡浏覽器連接示波器，您隻需在浏覽器的地址條中輸入示波器的 IP 地址或網絡名稱。Web 界面可以查看儀器狀态和配置以及網絡設置的狀态和修改情況，并通過 e*Scope 網絡遙控功能控制儀器。

編程實例

4/5/6 系列平台編程變得異常簡便。程序員手冊和 GitHub 網站提供了許多命令和實例，可以遠程幫助您入門，自動操作儀器。請參閱 。

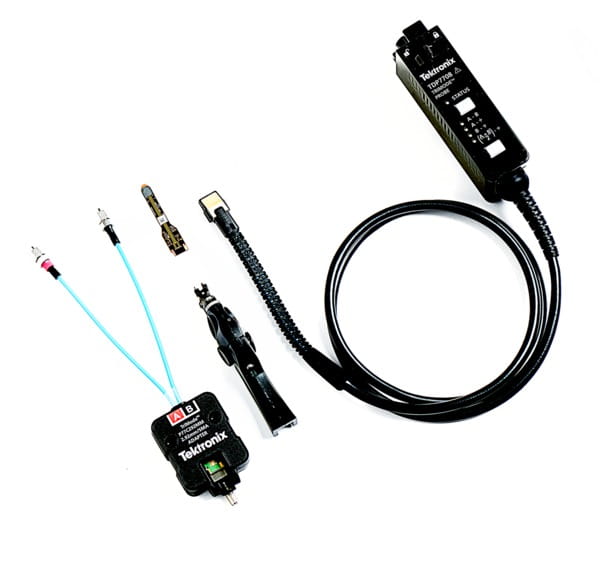

訂貨信息

使用下述步驟，為測量需求滿足相應的儀器和選項。

第 1 步

第 2 步

第 3 步

通過添加選項捆綁套件增加儀器功能

提供三類選項捆綁套件（入門、專業、終極），根據您的預算和應用需求提供一系列選項。有關各捆綁套件當前内容的詳細信息，請訪問我們的網站并查看位于 https://www.tek.com/document/brochure/software-bundles-for-the-4-5-and-6-series-mso-oscilloscopes 的軟件捆綁套件說明冊。

1. 入門捆綁套件提供捆綁在一起的最常見串行總線解碼、協議分析和硬件增強選項。
2. 專業捆綁套件特定于應用程序（串行觸發和解碼、電源完整性、信号完整性、汽車、自動化一緻性測試、軍政府航空航天），并且包括入門捆綁套件中的所有選項。
3. 終極捆綁套件包括入門捆綁套件中的所有選項以及所有專業捆綁套件中的所有選項。

1 年期許可證	永久許可證	捆綁套件說明
6-STARTER-1Y	6-STARTER-PER	包括 I2C、SPI、RS-232/422/UART 串行觸發和分析、AFG（任意/函數發生器）
6-PRO-SERIAL-1Y	6-PRO-SERIAL-PER	包括 6-STARTER 和 250 MS/通道記錄長度，并另選串行分析選項
6-PRO-POWER-1Y	6-PRO-POWER-PER	包括 6-STARTER 和 250 MS/通道記錄長度，并選擇功率分析選項
6-PRO-SIGNAL-1Y 8	6-PRO-SIGNAL-PER	包括 6-STARTER 和 250 MS/通道記錄長度、高級抖動和選擇分析選項

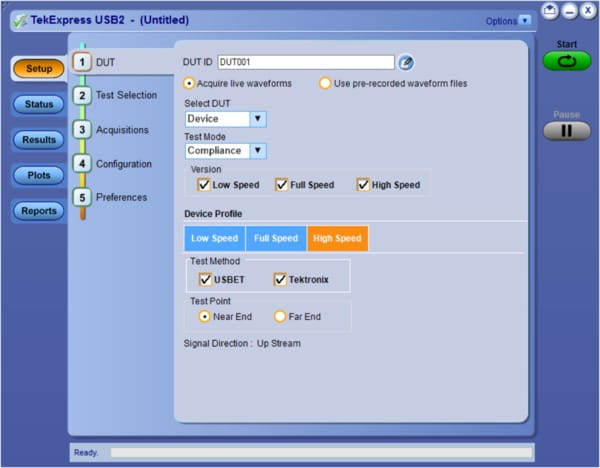

6-PRO-COMPL-1Y8	6-PRO-COMPL-PER	包括 6-STARTER 和 250 MS/通道記錄長度、高級抖動和選擇自動化一緻性測試選項
6-PRO-AUTO-1Y8	6-PRO-AUTO-PER	包括 6-STARTER 和 250 MS/通道記錄長度、高級抖動和選擇汽車分析選項
6-PRO-MILGOV-1Y	6-PRO-MILGOV-PER	包括 6-STARTER 和 250 MS/通道記錄長度、高級抖動、模闆測試和選擇串行分析選項
6-ULTIMATE-1Y	6-ULTIMATE-PER	包括 6-STARTER、所有 6-PRO 套件選項以及 1 GS/通道記錄長度，RF 與時間光迹、觸發、頻譜圖和 IQ 捕獲，擴展的頻譜視圖捕獲帶寬，以及視頻觸發選項

每個購買的套件都有兩個持續時間選項：

• 1 年訂閱包括購買的捆綁套件的所有功能和一年免費升級；之後這些功能将被禁用。可以為選定的捆綁套件另購買 1 年期訂閱。
• 永久訂閱永久啓用購買的捆綁套件的所有功能。永久訂閱包括對捆綁套件功能集的 1 年免費升級。一年後，功能集将凍結為上次更新啓用的功能集。

  對于永久套件，在 1 年激活期之後，隻要購買維護許可證，即可繼續接收升級。維護許可證信息可在下面的維護許可證表中找到，并且必須為現有的入門版、專業版或旗艦版套件購買。

  維護許可證	說明
  6-STARTER-MNT-1Y	包括為 6 系列 MSO 提供為期 1 年的永久入門版套件更新
  6-PRO-MNT-1Y	包括為 6 系列 MSO 提供為期 1 年的永久專業版套件更新
  6-ULTIMATE-MNT-1Y	包括為 6 系列 MSO 提供為期 1 年的永久旗艦版套件更新

第 4 步

第 5 步

第 6 步

第 7 步

第 8 步

添加矢量信号分析

SignalVu-PC 是個獨立的應用程序，可以在 6 系列 MSO 或單獨的 Windows PC 上運行，以提供高級矢量信号分析。要在您的 6 系列 MSO 上運行 SignalVu-PC，需要三個選項。

1. 要在儀器上運行該應用程序，需在示波器中安裝 Windows SSD (6-WIN)。
2. 需在示波器中安裝頻譜視圖射頻與時間光迹選項 (6-SV-RFVT)，以便能夠傳輸 I/Q 數據。
3. 需在 SignalVu-PC 上安裝 Connect (CONxx-SVPC) 許可證，以啓用該應用程序的基本功能，其中包括超過 16 種 RF 測量和顯示。

第 9 步

第 10 步

第 11 步

第 12 步

第 13 步

購買後功能升級

購買後升級帶寬
